演示：【WPF-WinCC3D】 3D工业组态监控平台源代码

news 来源：原创 2025/5/21 7:30:30

一、目的：分享一个应用WPF 3D开发的3D工业组态监控平台源代码

二、功能介绍

WPF-WinCC3D是基于 WPF 3D研发的工业组态软件，提供将近200个预置工业模型（机械手臂、科幻零部件、熔炼生产线、机加生产线、管道等），支持组态快速拖拽搭建3D场景。

集成 Modbus TCP协议，实时读取设备数据并驱动三维模型显示报警状态，实现动态监控、可视化报警，适用于智能制造、自动化控制、数字孪生、产线监控中的简单场景等。

采用纯WPF技术栈实现，无第三方依赖，为工业自动化提供高效的可视化监控工具。

预览地址

【WPF-WinCC3D源码】3D工业组态监控平台-1.功能预览_哔哩哔哩_bilibili

三、核心功能

1、将近200个工业模型：

涵盖机械手臂、科幻零部件、熔炼/机加生产线、管道、阀门、电机等，支持 OBJ 扩展，满足多样化工业场景需求。

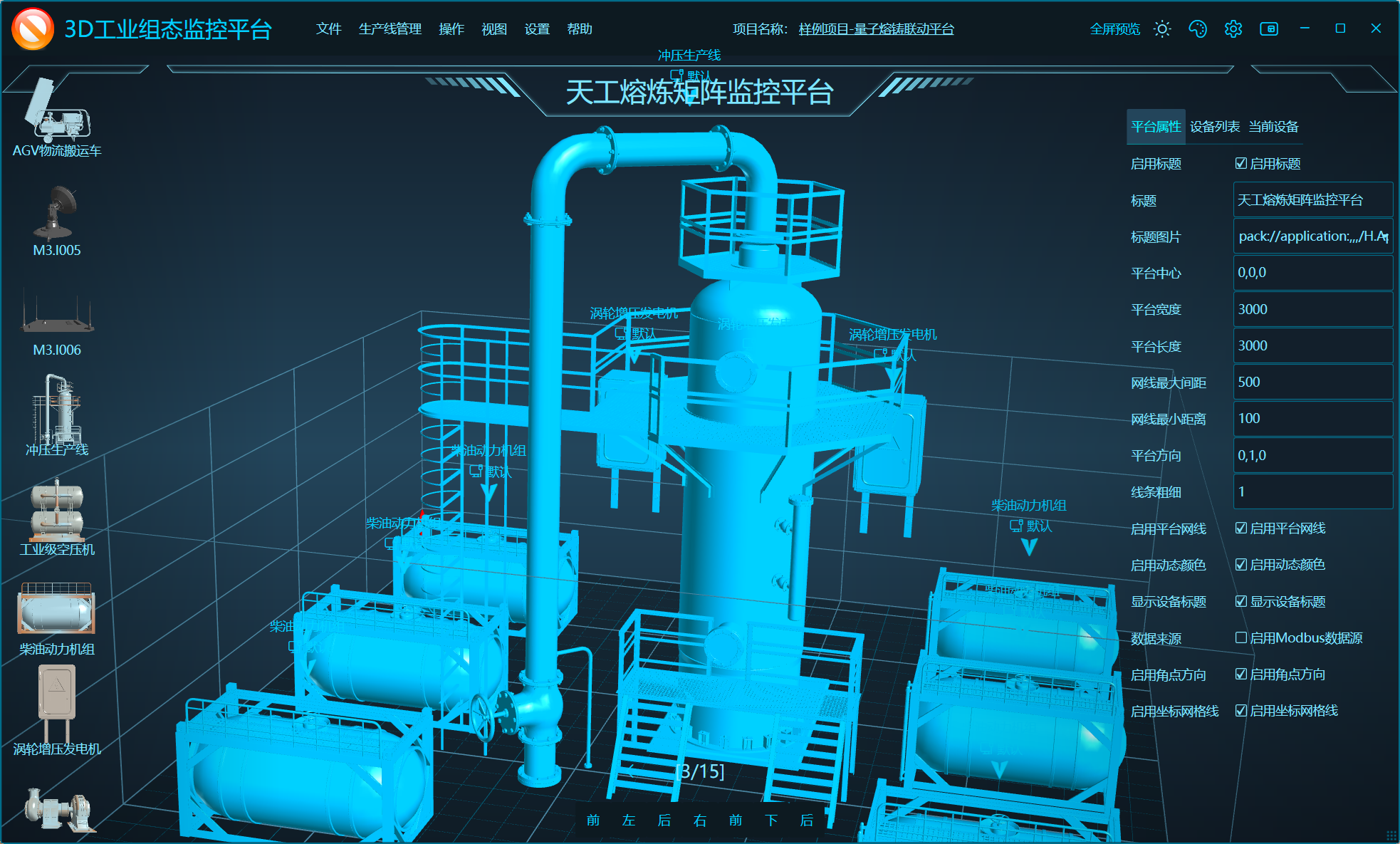

熔炼生产线场景模型

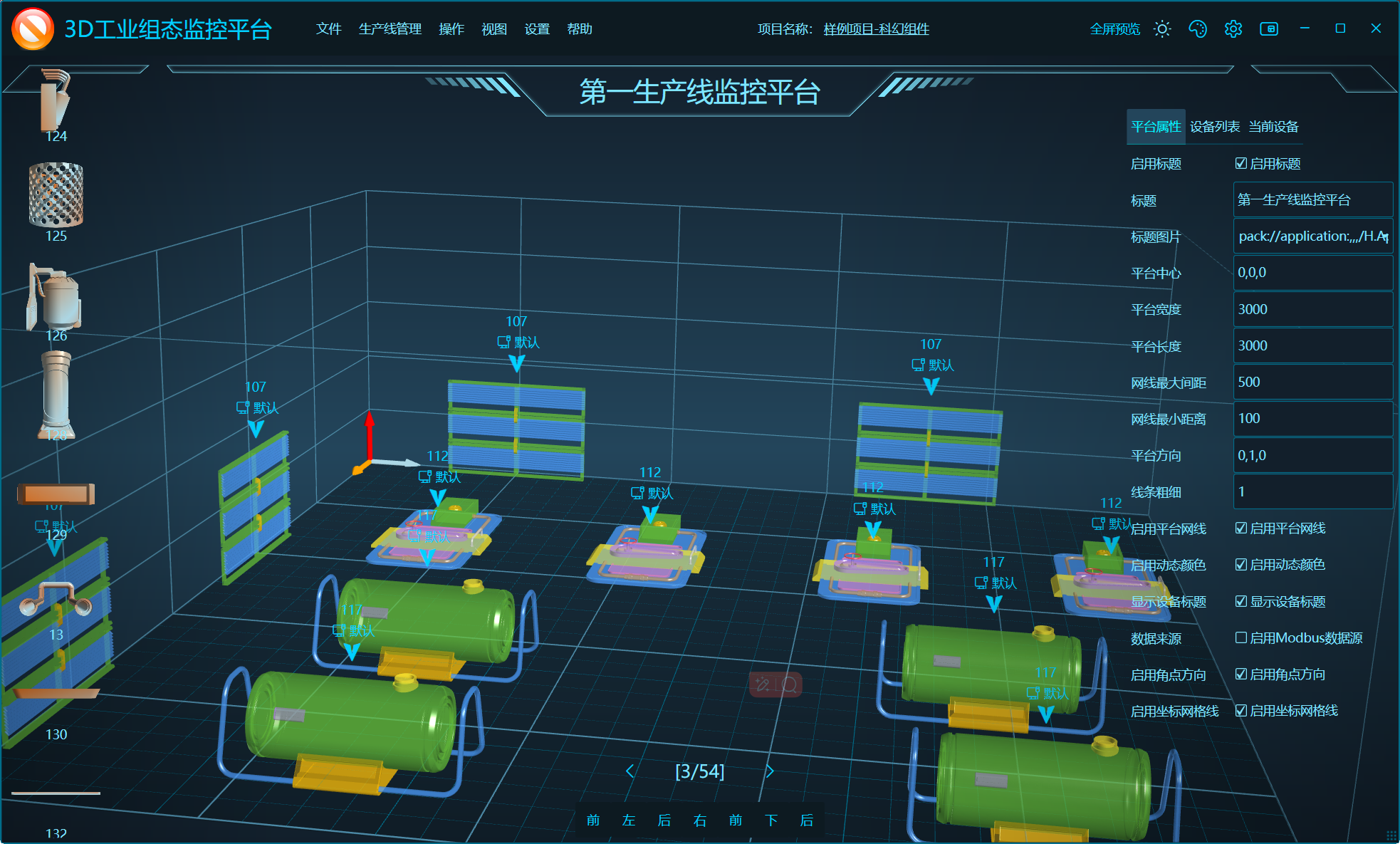

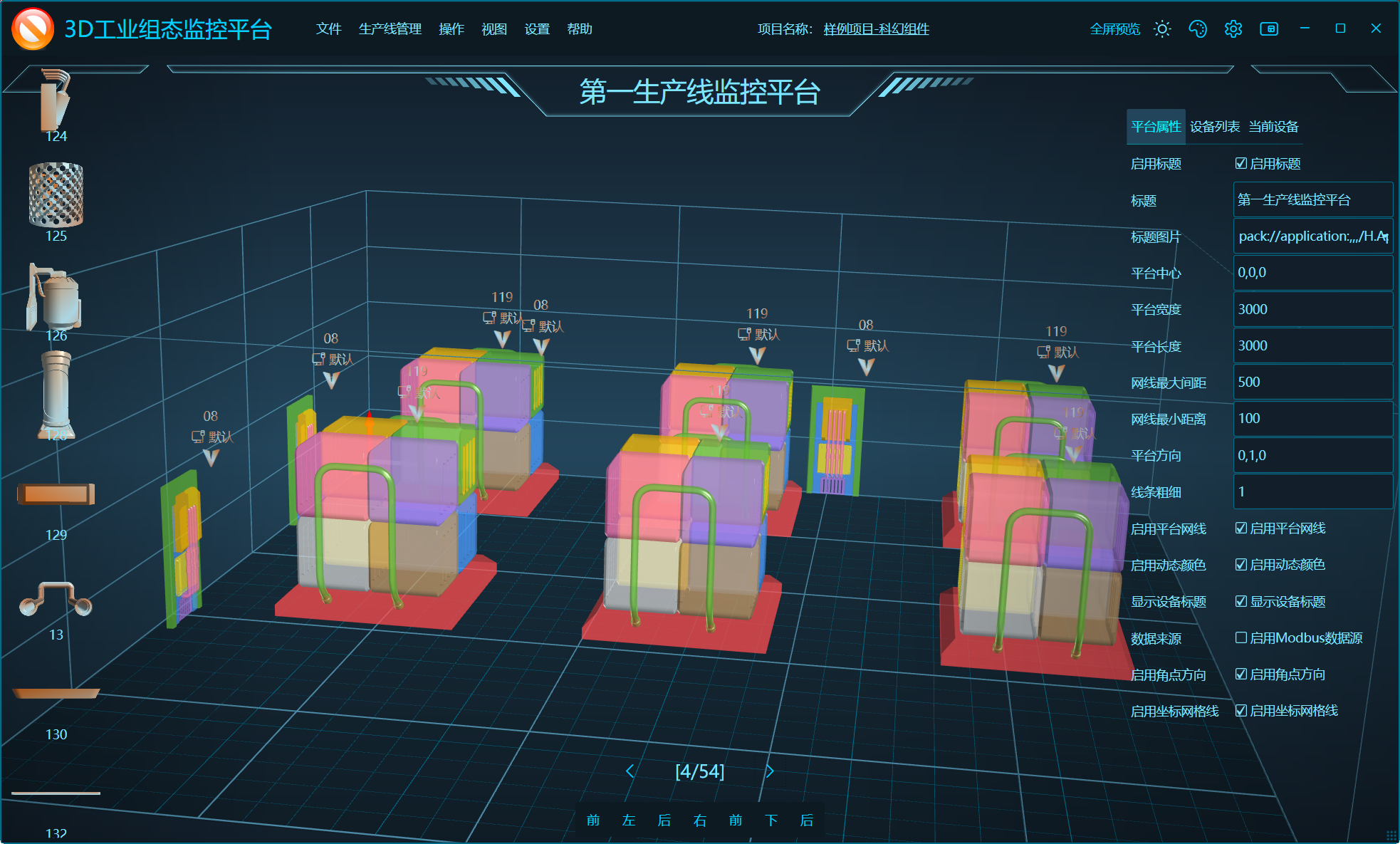

科幻零部件场景模型

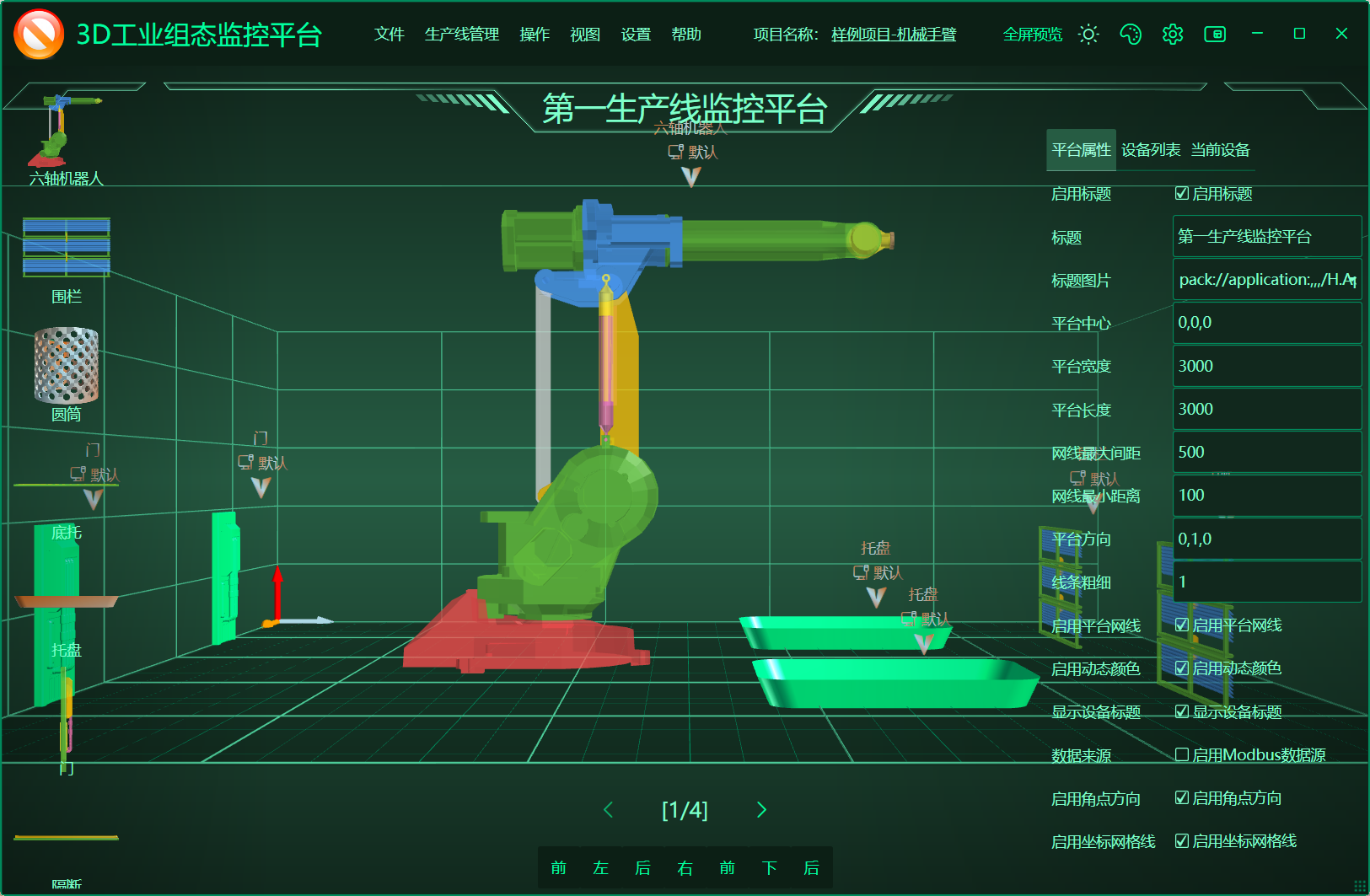

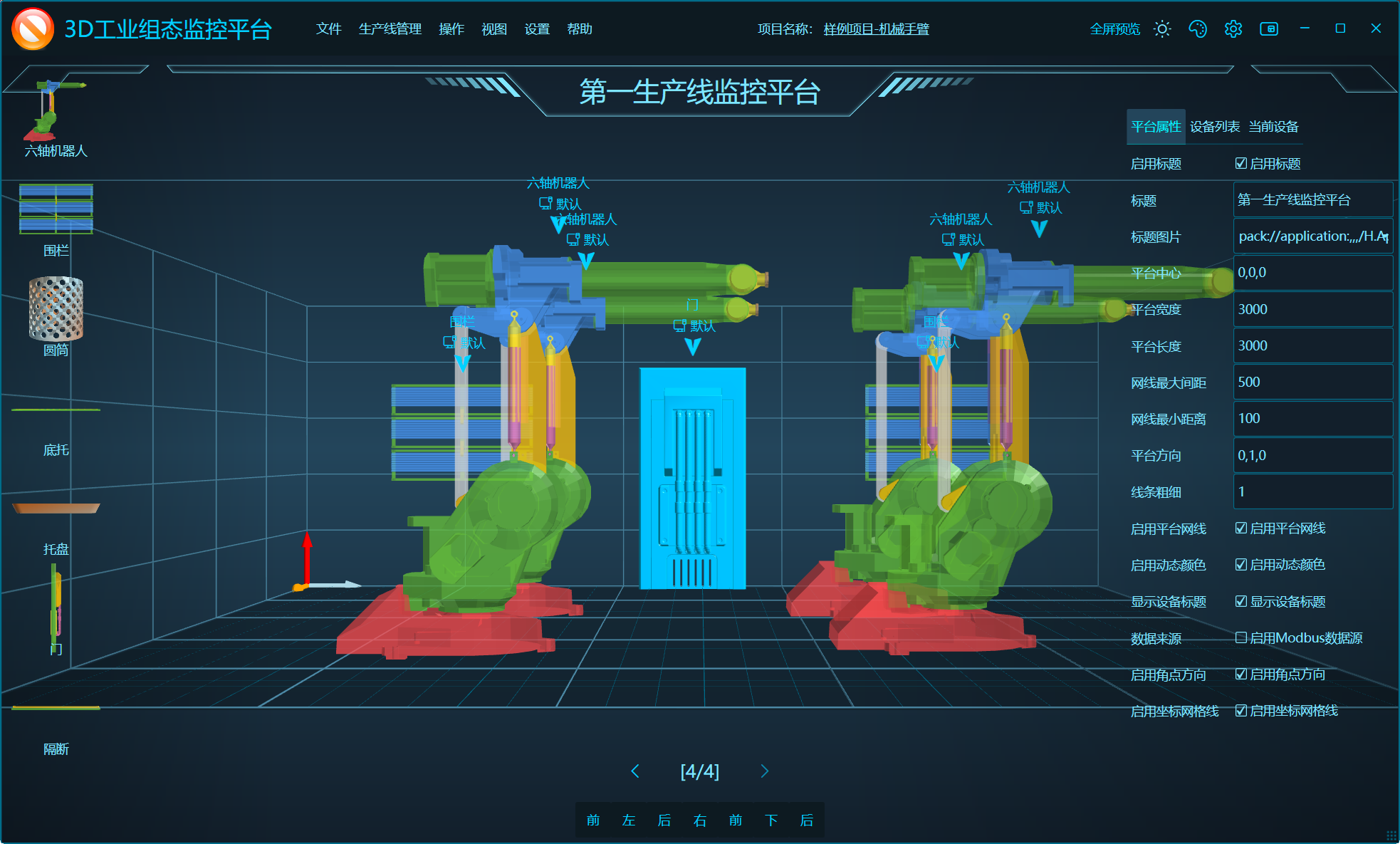

机械手臂场景模型

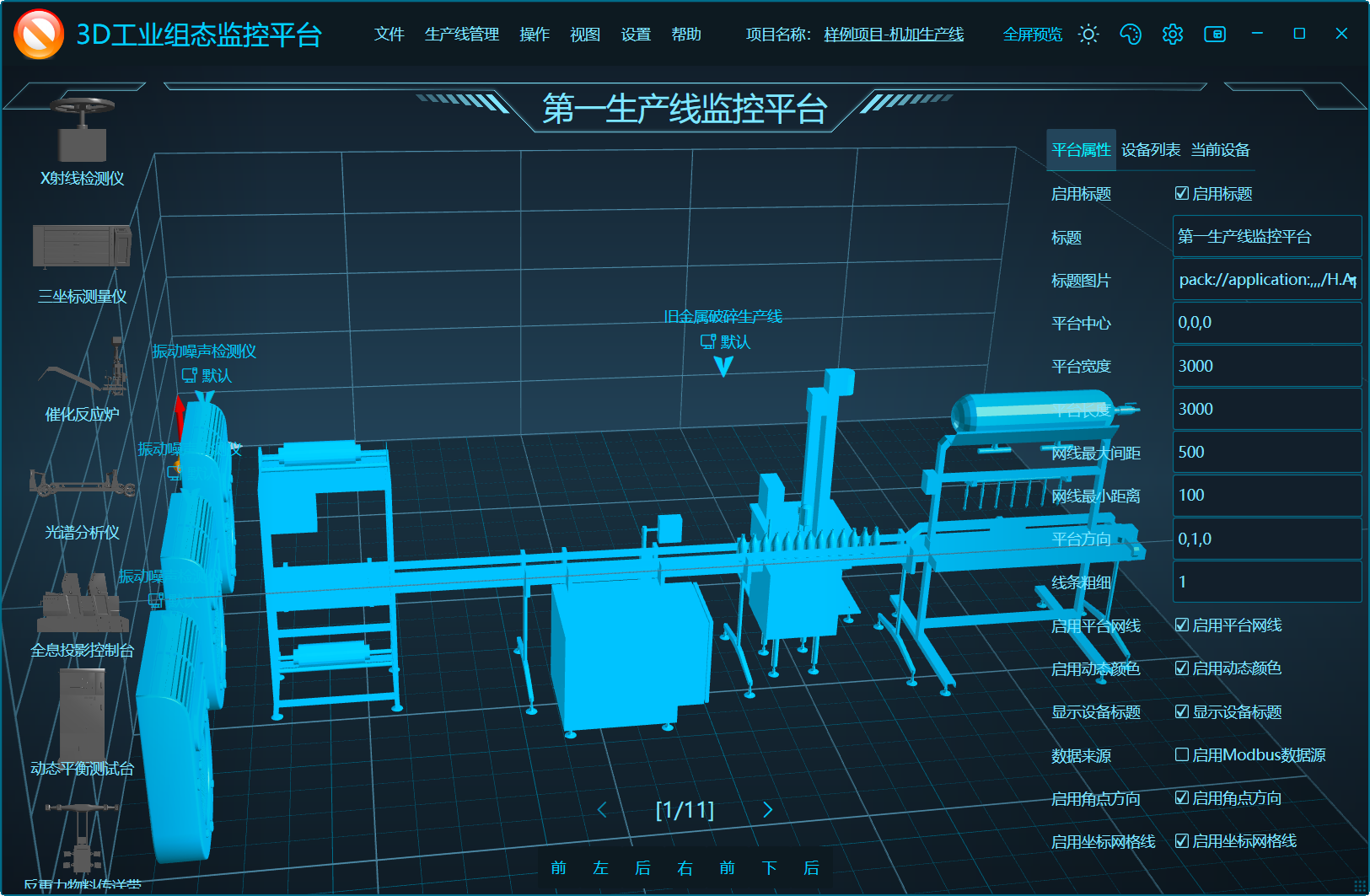

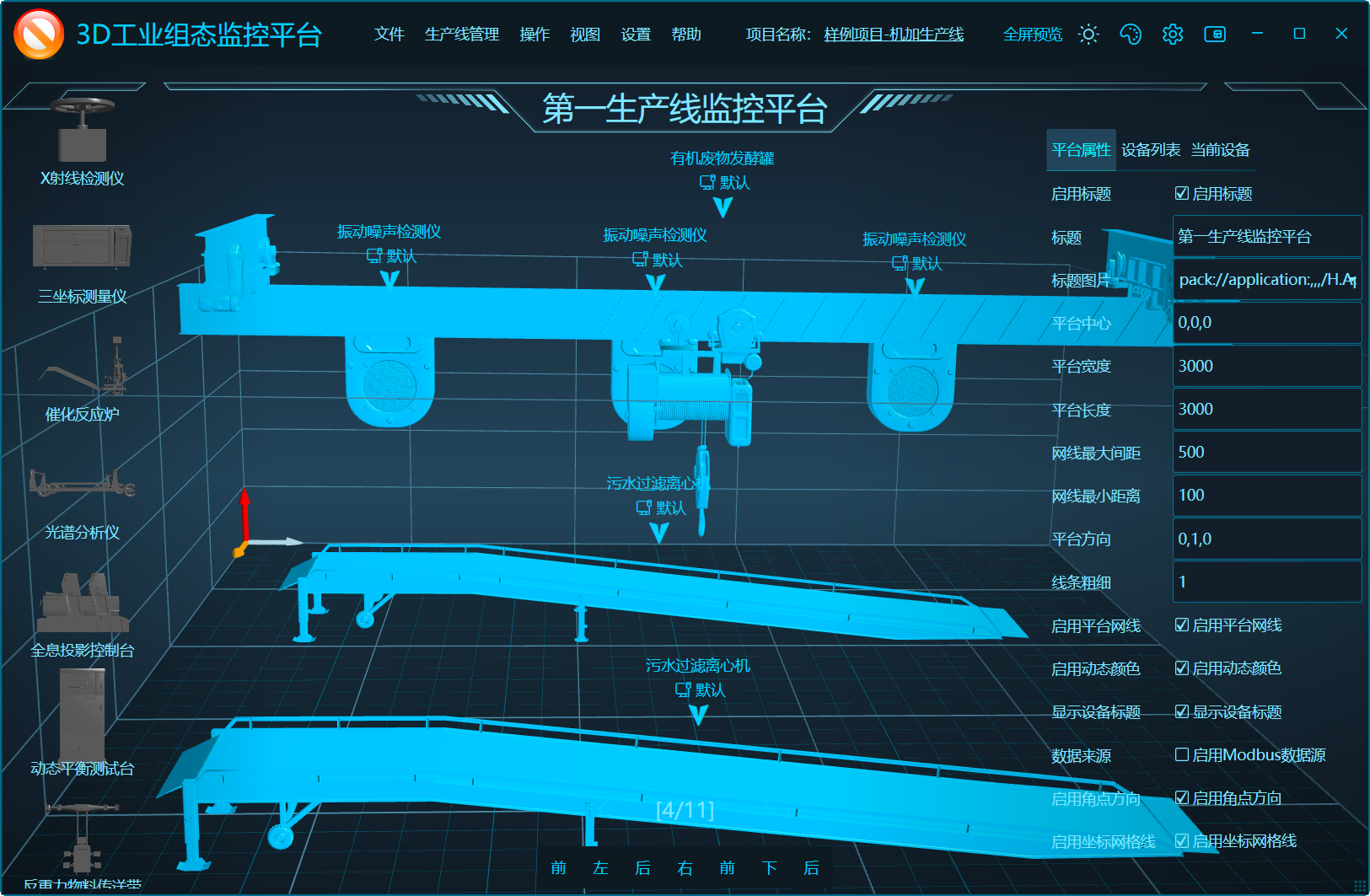

机器加工场景模型

2、拖拽式组态设计：

快速搭建 3D 监控界面，支持多项目、多场景、层级管理、动态绑定。

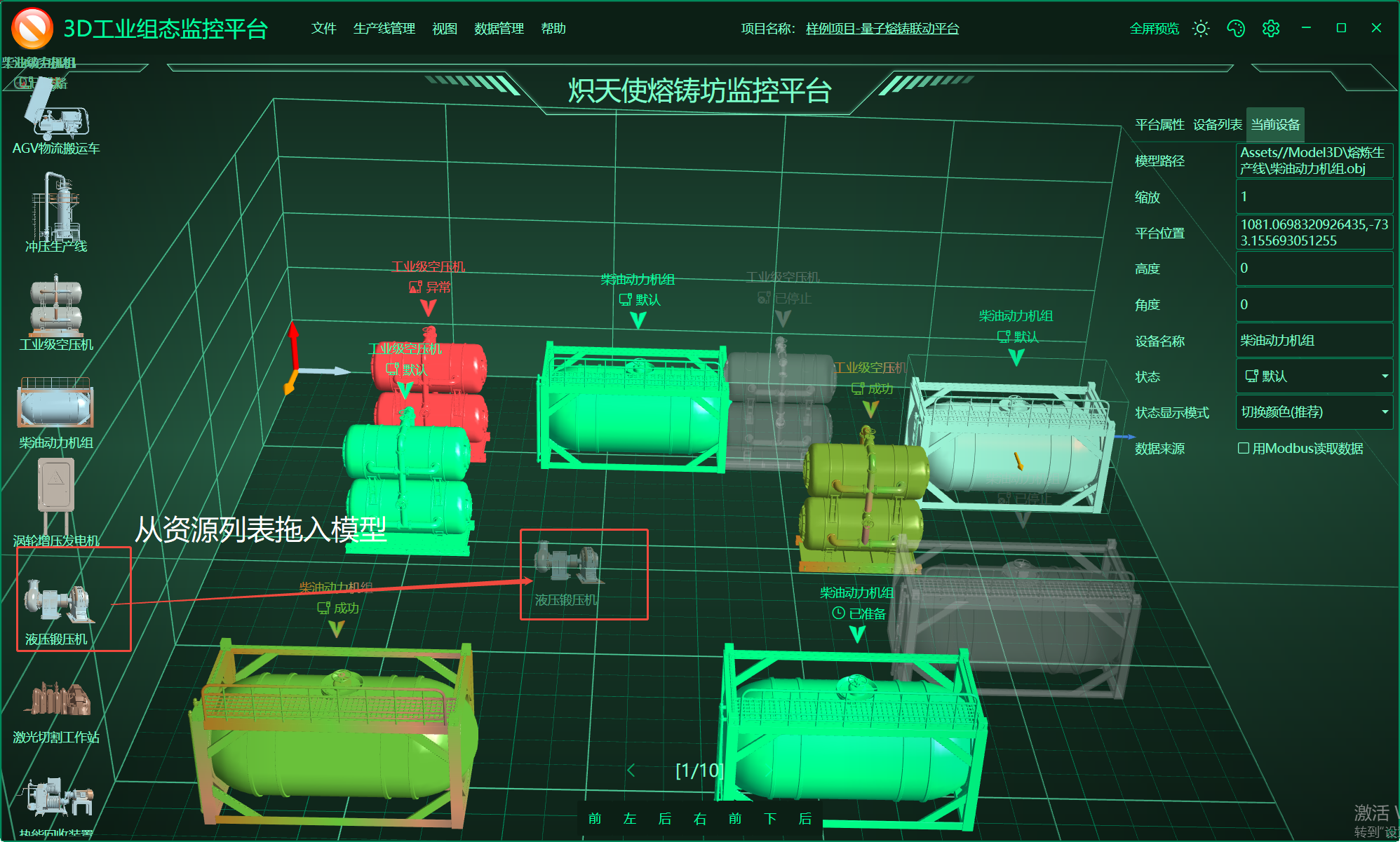

从资源列表拖入模型

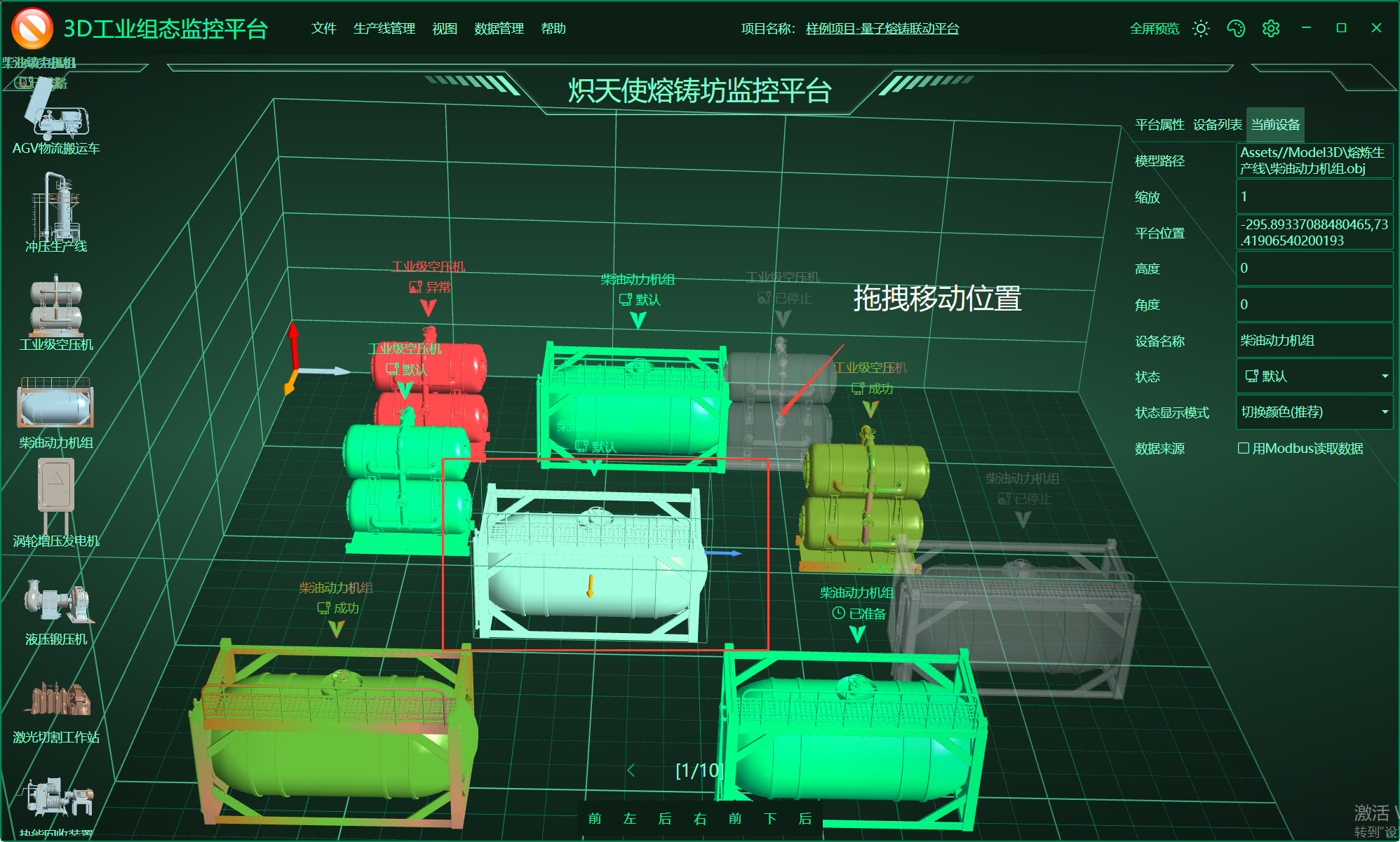

选择模型拖拽移动位置，上下左右快捷键移动位置，Ctrl+上下左右快速复制模型

3、工业协议对接：

内置Modbus TCP数据寄存器（注：目前只包含读取设备状态部分用于演示，其他功能需要根据实际需求扩展开发），通过配置的方式实时读取Modbus数据供设备模型动态绑定。

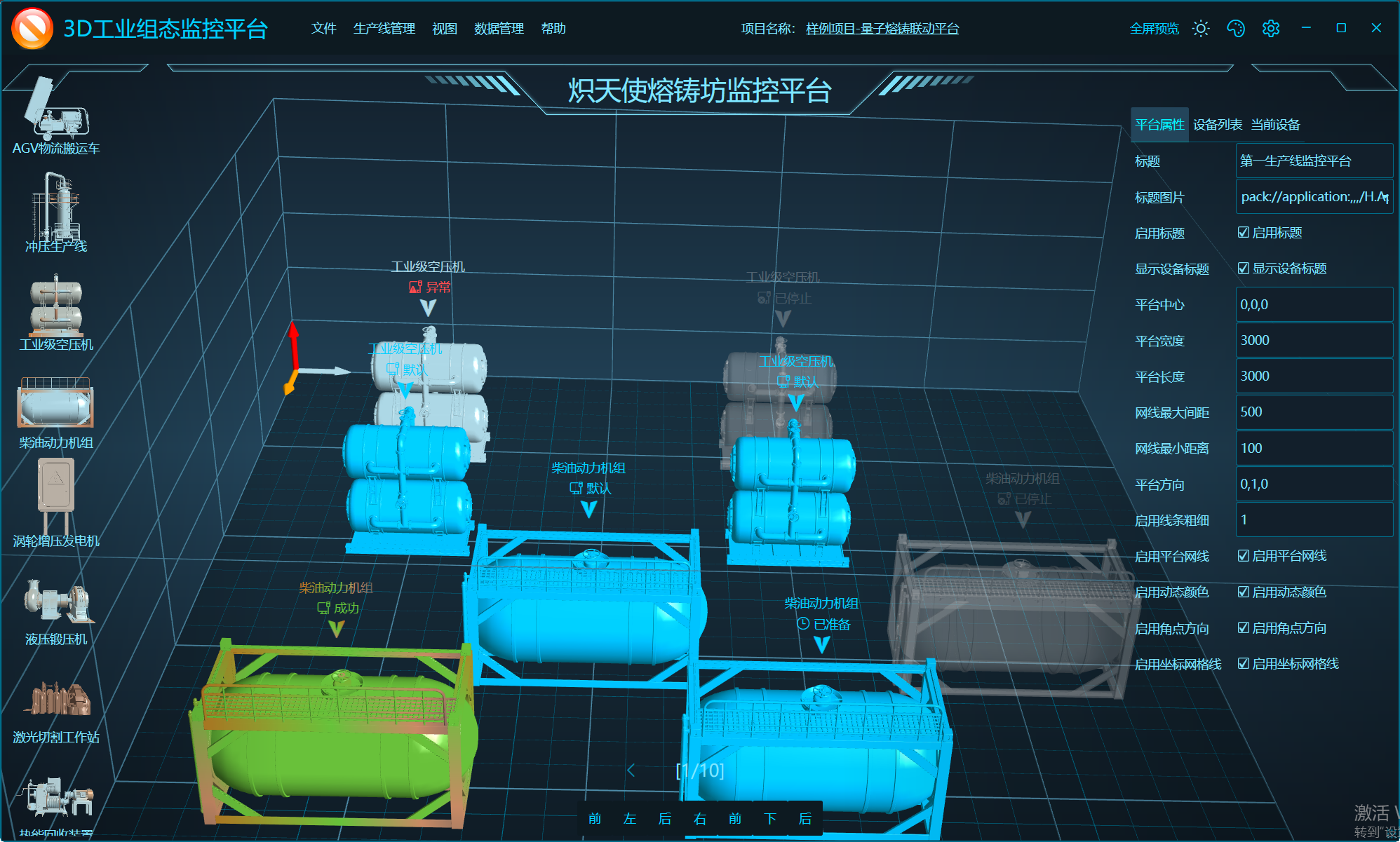

寄存器管理器：添加Modbus地址并启动监控

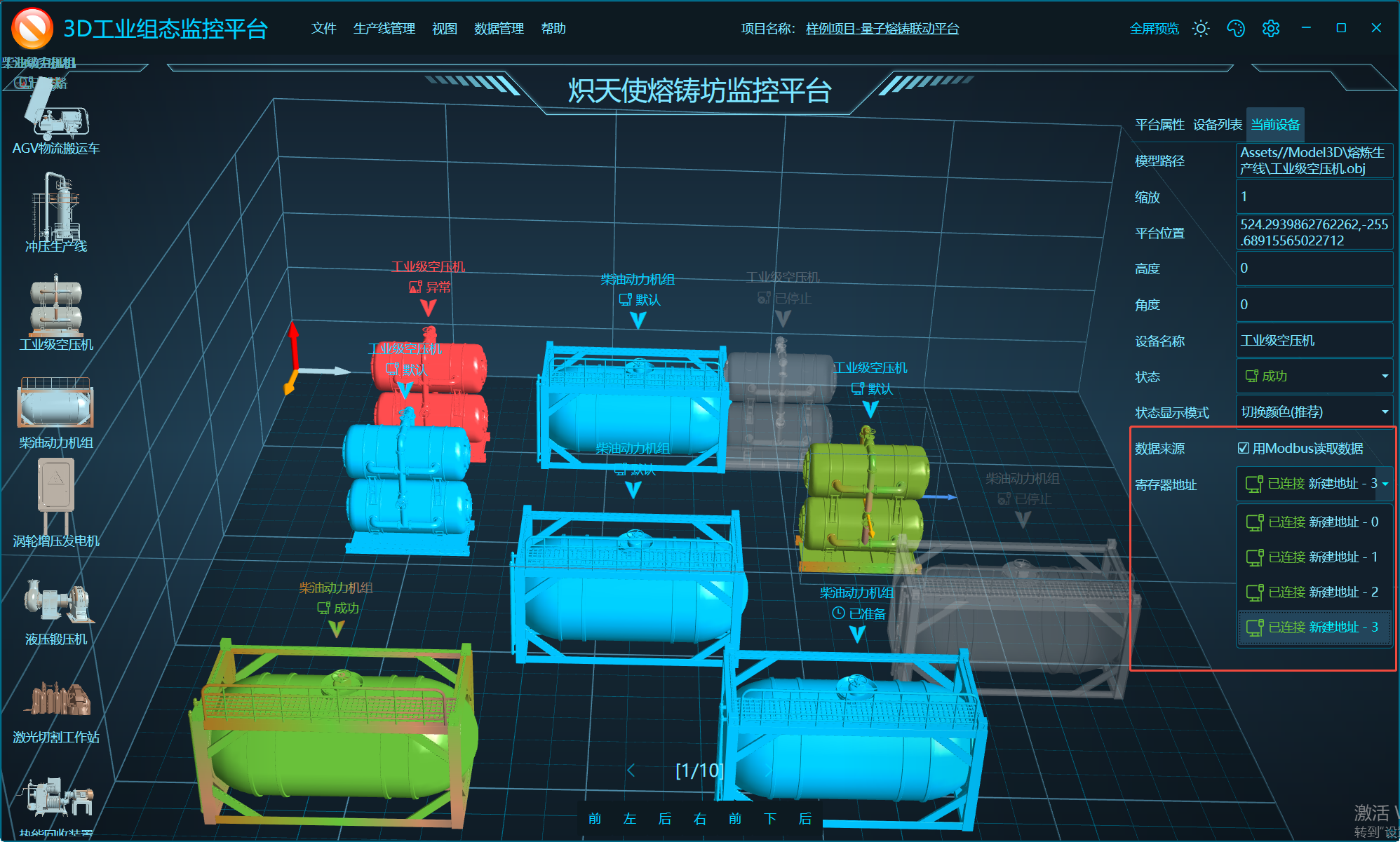

选择设备并设置寄存器地址读取并显示运行状态

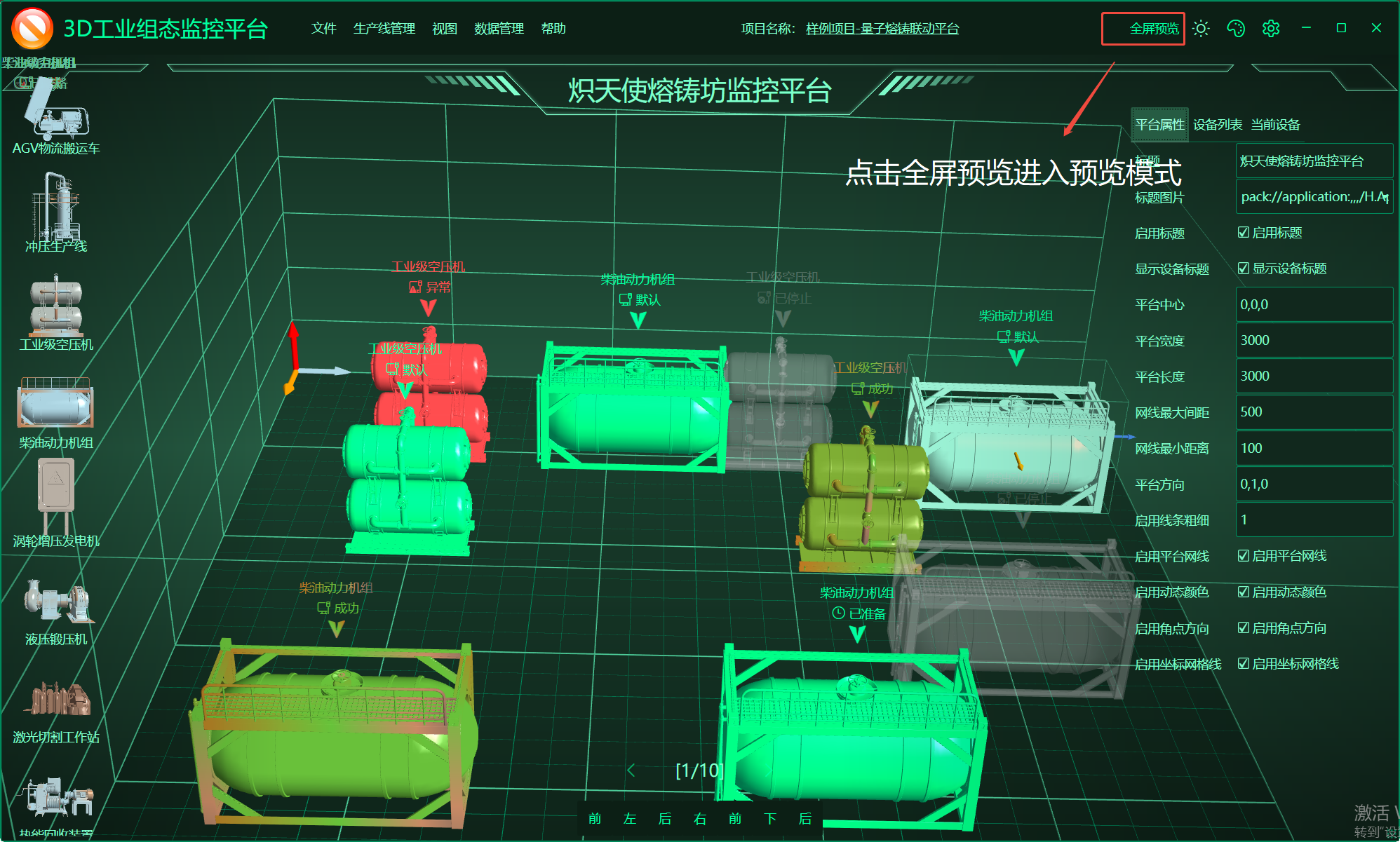

4、全屏预览

编译完场景后点击全屏预览进入全屏预览模式

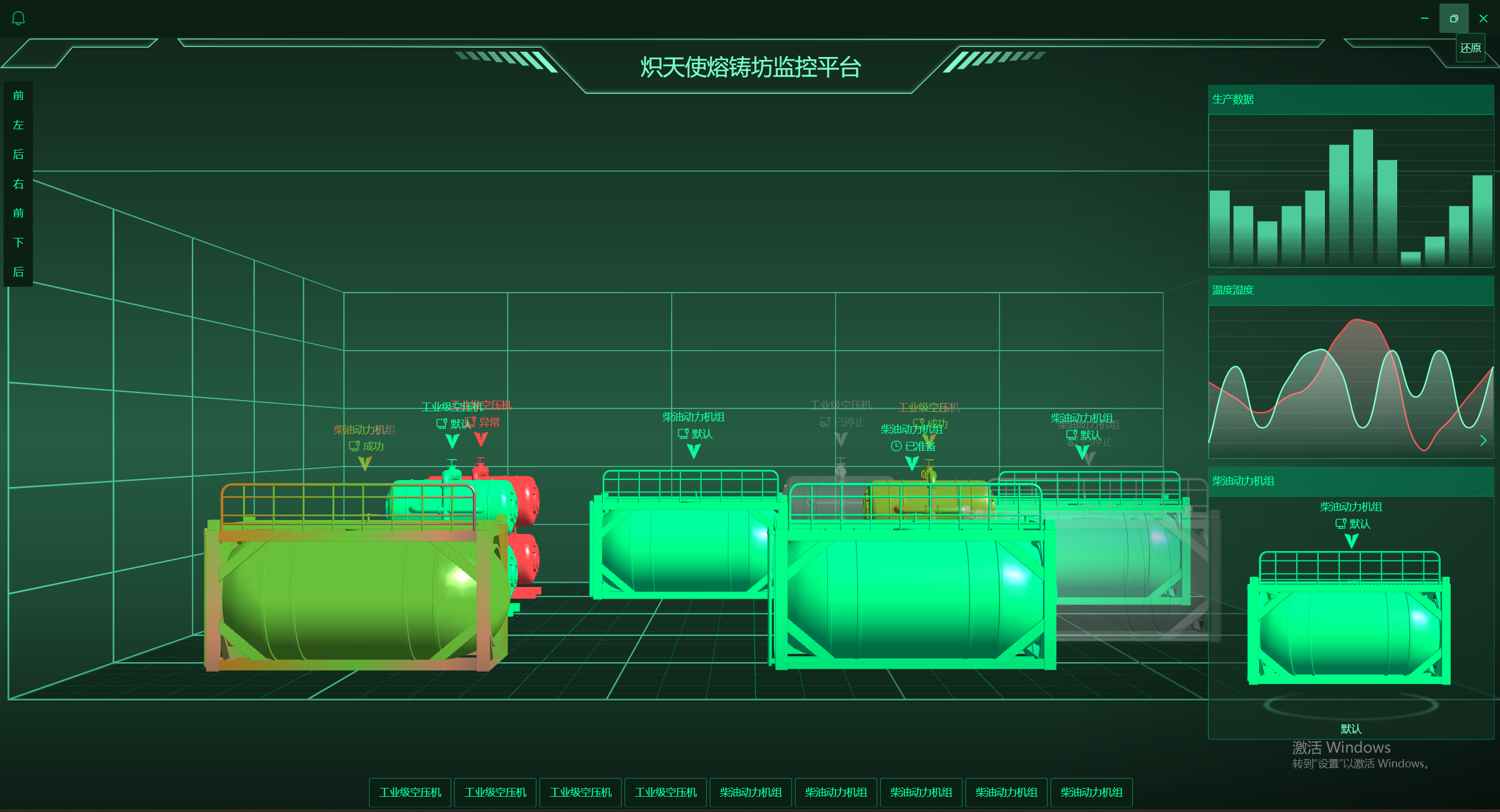

预览窗口如下

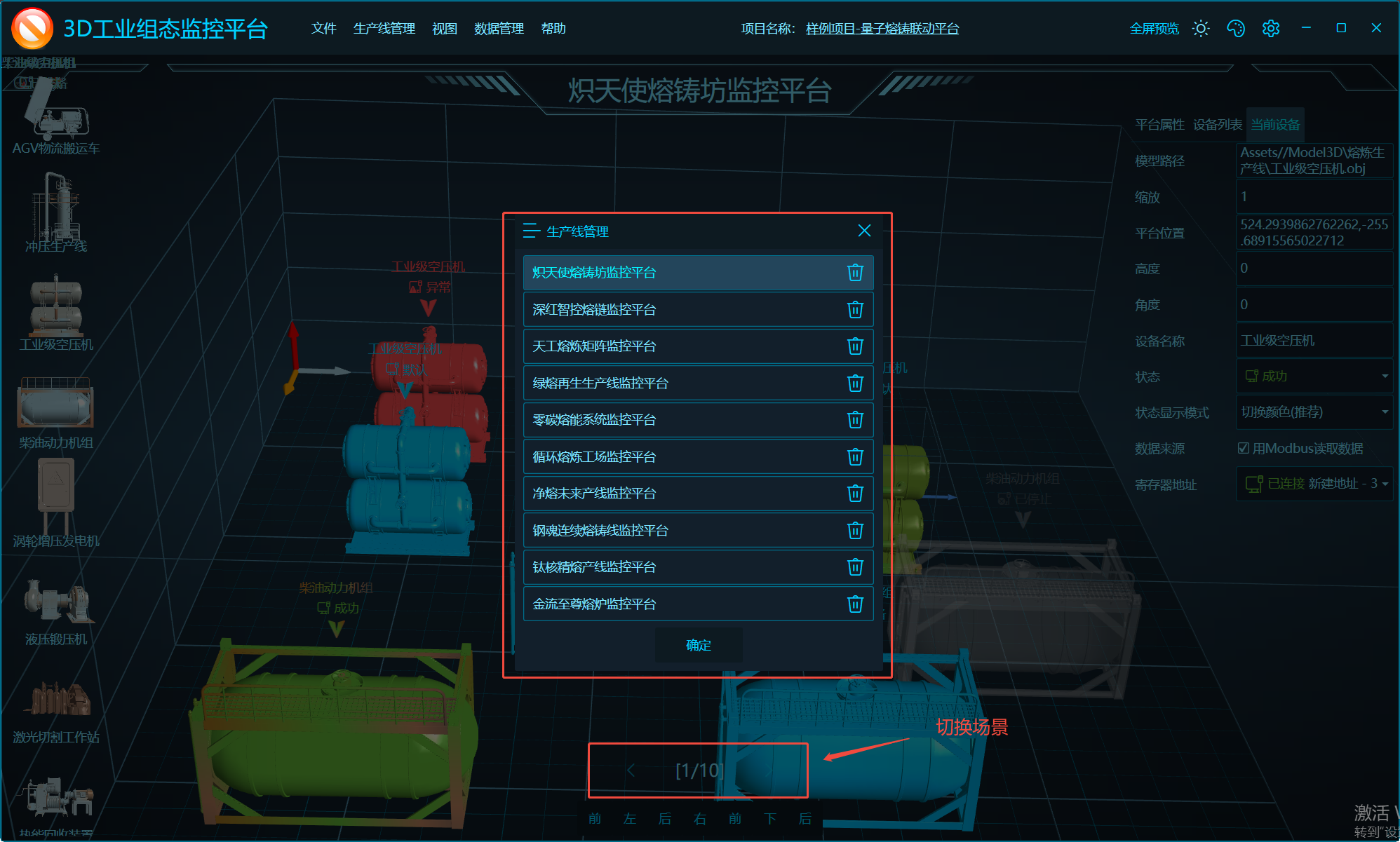

点击左右按钮切换场景

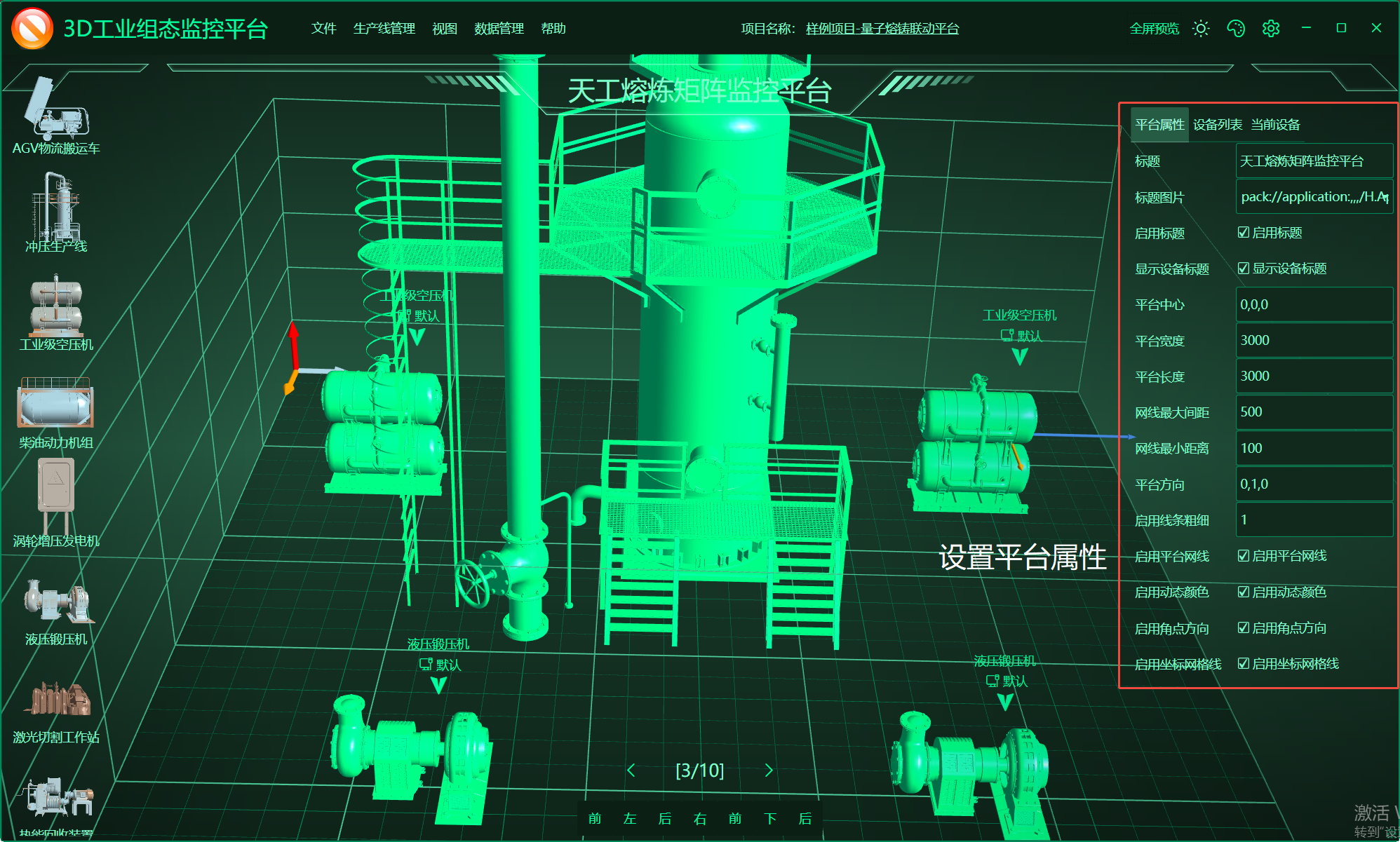

5、平台属性设置

切换到平台属性Tab设置平台属性：范围、位置、间距、方向、启用网格、标题、标题图片等

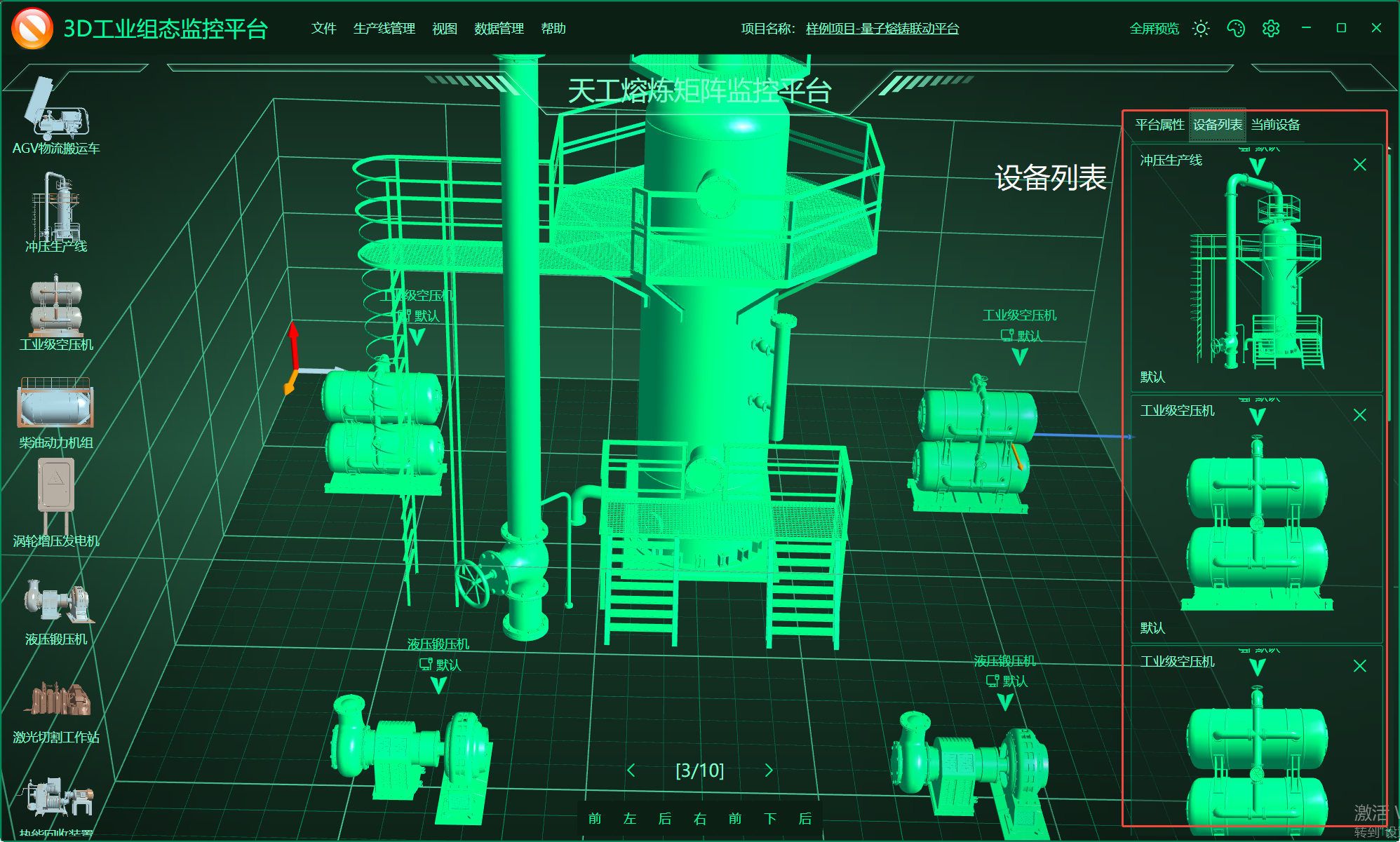

6、设备列表

显示当前场景所有设备的3D视图，放大查看细节，双击定位位置，删除模型等

7、模型属性

选中模型，切换到当前设备Tab查看并修改属性，如缩放、位置、高度、角度、名称和设置状态等

四、技术优势

100% 纯 WPF 3D 实现，除以下两部分完全独立自主开发：
1、WPF 3D部分参考HelixToolkit相机控制部分和读取obj模型部分（只用部分源码更轻量），增加MVVM的方式绑定模型。
2、Modbus引用NModbus第三方库读取数据。

五、系统特色功能

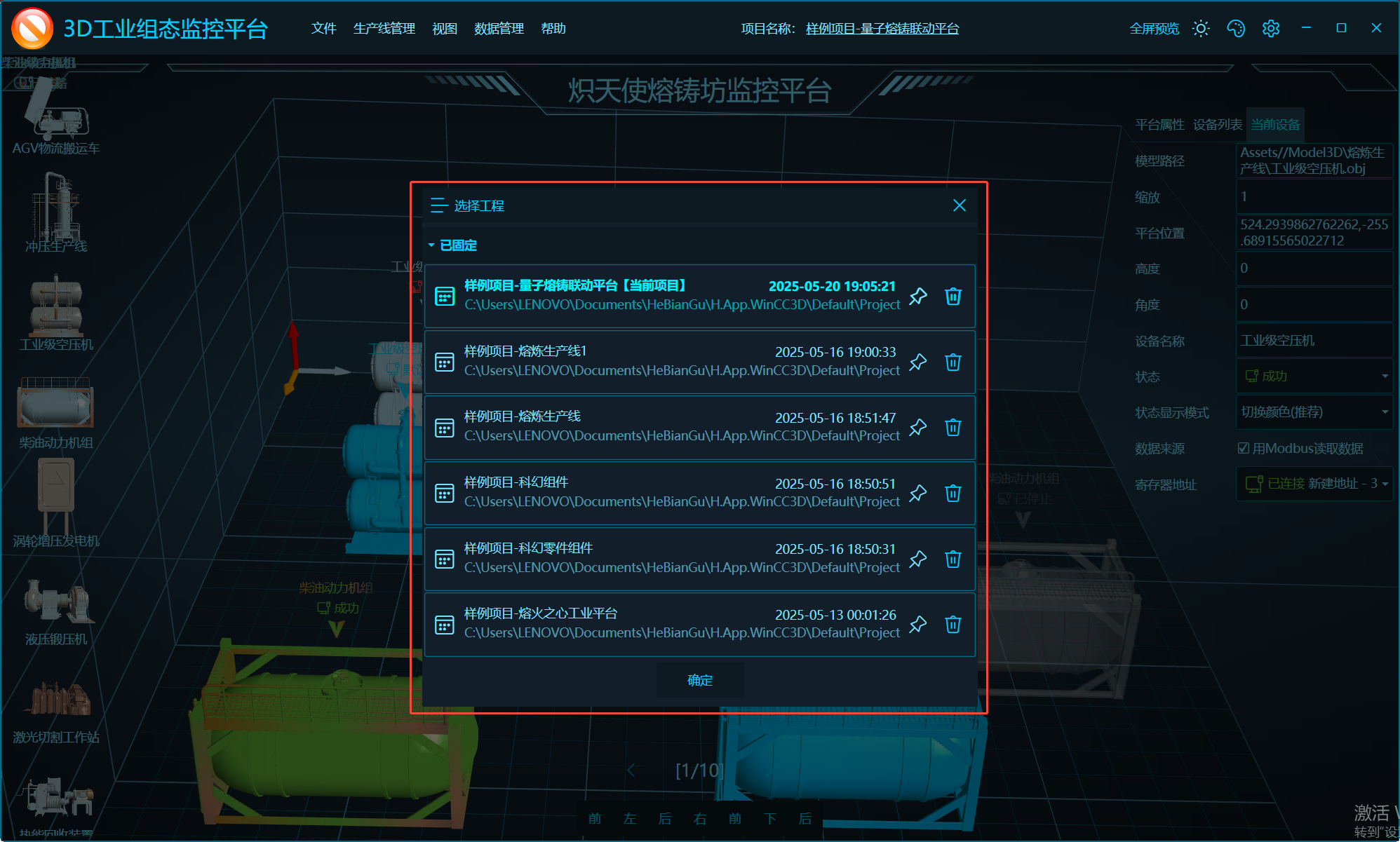

工程管理：

支持多工程和示例模板持久化保存数据

场景管理：

支持多生产线（场景）创建，快速切换场景更灵活，场景中使用左右按钮快速切换场景

可视化组态设计：

拖拽式辑器，快捷键复制和移动对象简单易用，所见即所得页面设计

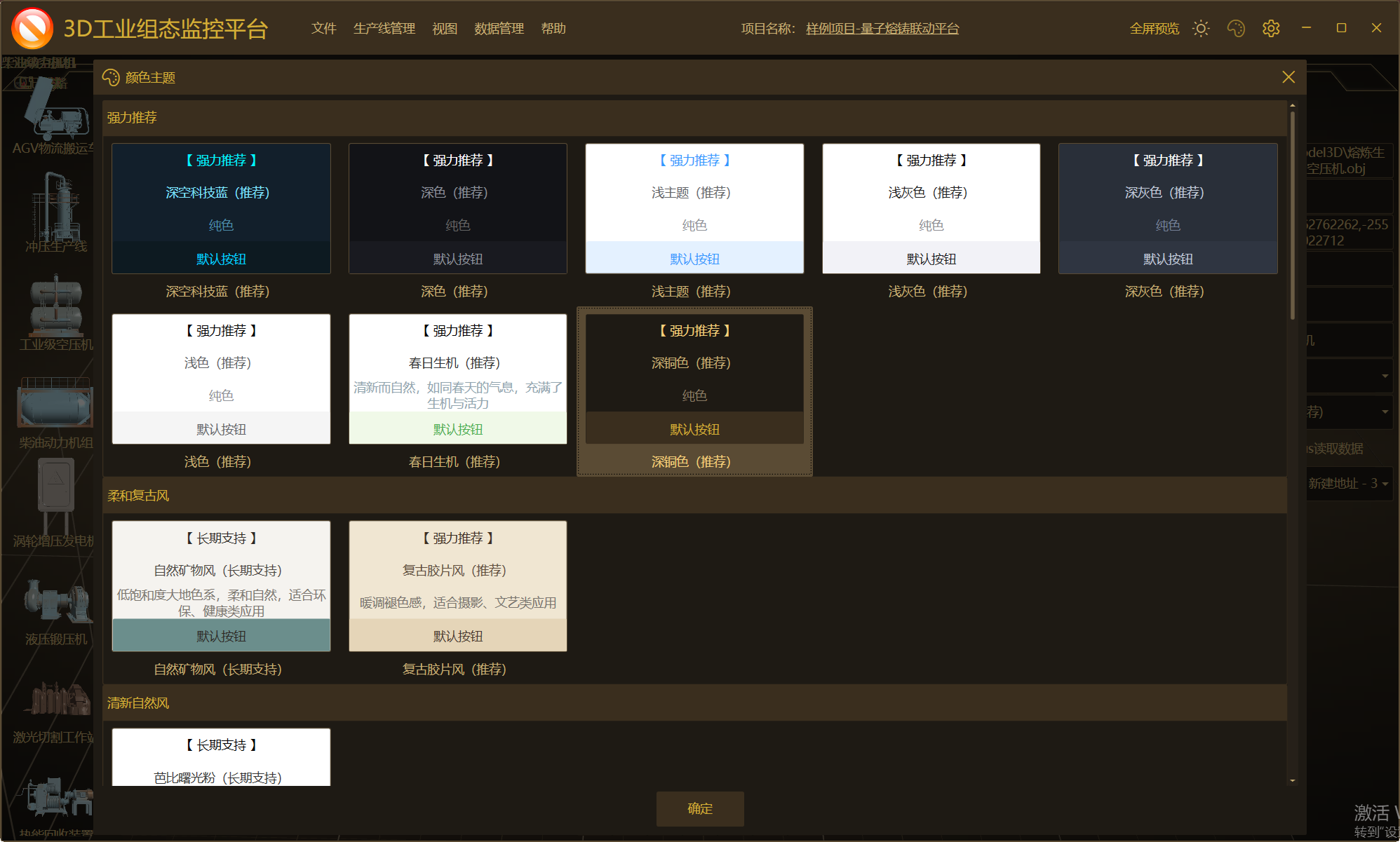

个性化主题定制：

提供三十多套现代化UI主题

系统配置：

统一页面配置管理软件参数

免责声明

如需源码请在下面下载地址跳转到B站小店中购买，购买前请确认您的使用需求，后续如需额外技术支持，可联系客服咨询服务选项。

本项目仅提供可执行的程序文件、源代码及相关文档，不包含以下内容：
其技术实现细节
源码维护、二次开发支持或功能定制服务
系统架构解读、算法原理讲解等深度技术服务

对于对性能要求比较高、模型数量比较大或电脑配置不够的场景存在会存在性能问题，请优先使用低模和少量模型场景。
建议优先拍msi安装包试用，符合自己需求再去拍源码部分，虚拟物品可复制，售出不支持退货，编译有困难可联系客服提供支持。

六、环境

推荐开发环境：Win10+ .net7+ WPF VS2022
