ArcObjects学习教程

一、ArcObjects概述

1、AO的定义

ArcObjects简称AO，是指基于Microsoft COM技术所构建的一系列COM组件集，是Esri公司ARCGIS家族中应用程序Desk Top、ArcGIS Server、ArcGIS Pro等软件开发的基础组件模型库。

AO是基于微软的COM技术来构建的，因此，它具有很强的开放性和扩展性。开放性是指开发环境上的选择可以有VBA·、VB、C#、VC++、DELPHI、JAVA等多种支持COM标准的开发工具；扩展性是指AO组件没有提供的功能，如需要定义一种新的数据格式或者实现新的功能，可以利用COM技术来写自己的COM组件，对AO组件库进行扩展补充。

2、AO的开发模式和方法

• 基于Desk Top的开发模式

        VBA\Python\Addin

• 基于ArcGIS Mobile的开发模式

        Windows  Mobile

• 基于ArcGIS Engine的开发模式

        c#\JAVA\VB\VC

• 基于ArcGIS API的移动端开发模式

        Android\iOS

• 基于ArcGIS Server的开发模式

        Javascript\Flex

3、AO支持的文件和数据类型

• Document File

        MXT File、 MXD File

• Data File

        Vector Data、Raster Data、Tin

        Prj

        Relationship

• Layer File

        Lyr File

4、AO的特点

• Class

        Abstract

        Inheritance

        Encapsulation

        Polymorphism

• Object

        Properties

        Methods

        Events

• Interface

5、AO的三种类

• 抽象类（Abstract class）
• 组件类（Co class）
• 类（Class）

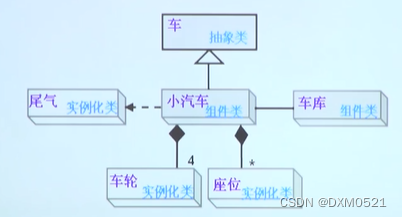

6、AO三种类之间的关系

• 继承关系（Inheritance）（子类与父类之间的关系）
• 关联关系（Assosiation）（类的对象之间的关系）
• 实例化关系（Initialization）（类的对象应用自己内部的方法来创建另外一种类的对象）
• 组合关系（Composition）（一个或多个类的对象是另外一种类的对象的组成部分）

二、Geometry类库

1、Geometry类库概述

Geometry库处理存储再要素类或其他图形元素中的要素的几何体或形状，绝大部分与用户交互的基本几何对象为点、多点、折线和多边形，除了那些顶层的实体作为建筑物群的折线和多边形的集合体外，还有一些构成这些几何体的基本元素，他们为线段、路线和圆环。

GIS中的实体指的是现实世界中的要素；现实世界中要素的位置由一个带有空间参考的几何图形来定义。空间参考对象，包括投影坐标和地理坐标系统，都包括在Geometry类库中，开发者可以通过添加新的空间参考和投影来扩展空间参考系统。

2、Geometry及其相关的类

• Geometry类

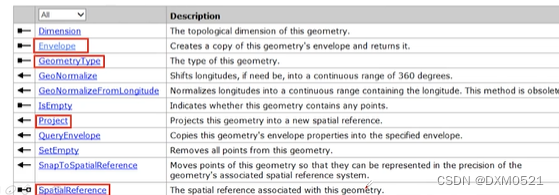

        Geometry类是抽象类，它是其他几何图形类的父类，它实现了IGeometry接口

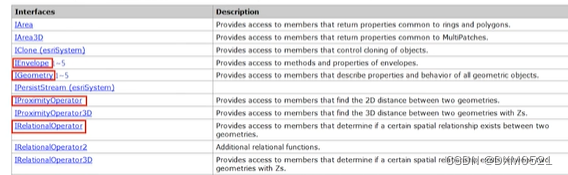

• Envelope类

        Envelope是组件类，通过其最小和最大的x，y坐标定义一个矩形。因此，Envelope类总是与其空间参考正交的。Envelope类还可以定义最小和最大z值和m值，这取决于所实现的zaware和Izaware接口。

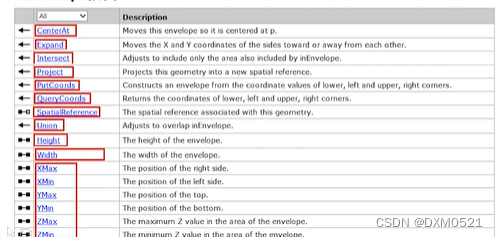

IEnvelope接口

• Point类

        point类是二维的，可以选择度量值，高度和ID属性。

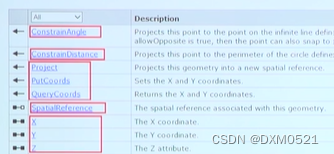

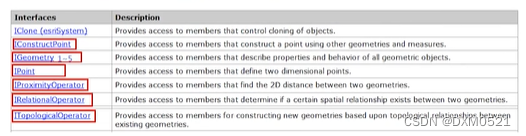

IPoint接口

• Segment类

        Segment是抽象类，它表示从起点到终点之间能用函数表达的段，主要包括四种类型的段

        ①BezierCurve（贝塞尔曲线）

        ②CircularArc（圆弧段）

        ③ElipticArc（椭圆弧段）

        ④Line（直线段）

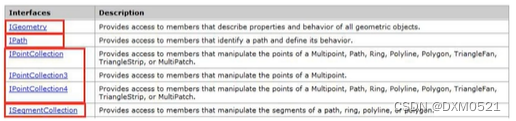

• Path类

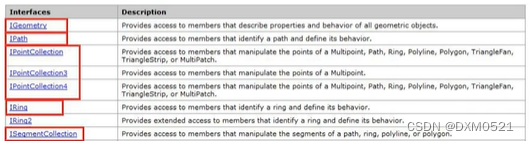

        Path是组件类，它表示一系列连接的段（Segment）。

• Ring类

        Ring是组件类，它表示一个闭合的连接段序列所限定的区域；可以选择每个顶点处的测量、高度和ID属性。

• Polyline类

        polyline是组件类，它表示一个路径的有序集合；可以选择度量值、高度和ID属性。

• Polygon类

        Polygon是组件类，它表示按包含关系排序的环的集合；可以选择度量值、高度和ID属性。Polygon包含内环（Interior Ring）和外环（Exterior Ring）。

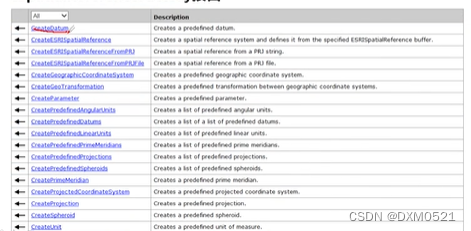

• SpatiaIReferenceEnvironment及其相关的类

        SpatiaIReferenceEnvironment是组件类，它用于创建各种空间参照对象。

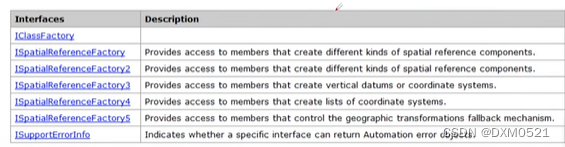

ISpatiaIReferenceFactory接口

• GeographicCoordinateSystem类

        GeographicCoordinateSystem是组件类，它用于创建地理坐标系统。

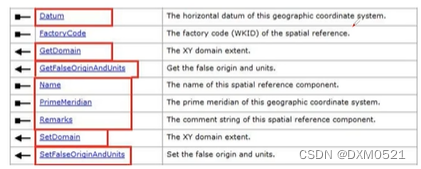

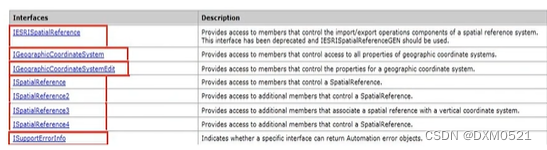

IGeographicCoordinateSystem接口

• ProjectedCoordinateSystemClass类

        ProjectedCoordinateSystemClass是组件类，它用于创建一个投影坐标系统。

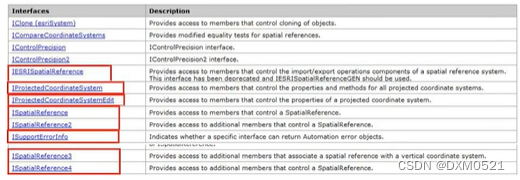

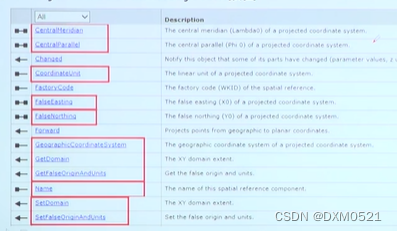

IProjectedCoordinateSystem接口

• Datum类

        Datum是组件类，它用于创建水平参照基准对象。

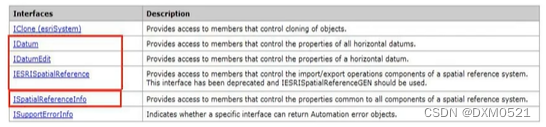

IDatum接口

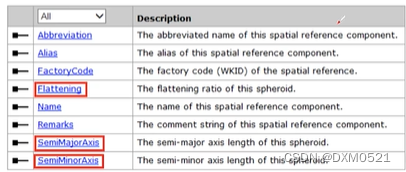

• Spheroid类

        Spheroid是组件类，它用于创建球体。

ISpheroid接口

• Projection类

        Projection是组件类，它用于创建地图投影。

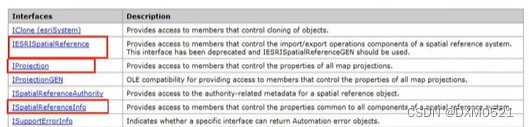

IProjection接口
