高阶数据结构——AVL树的实现(详细解答)
目录
1.AVL的概念
2.AVL树的实现
2.1 AVL树的插入
2.1.1 平衡因子的更新
2.1.2 AVL树的插入
2.2 旋转
2.2.1 旋转的原则
2.2.2 右单旋
2.2.3 左单旋
2.2.4 先左后右双旋转
2.2.5 先右后左双旋转(先左后右双旋转模型的镜像)
2.2.6 代码总结
2.3 旋转总结
2.4 AVL树的查找
2.5 AVL树平衡检测
1.AVL的概念
AVL树是最先发明的自平衡二叉查找树,AVL是⼀颗空树,或者具备下列性质的二叉搜索树:它的 左右子树都是AVL树,且左右子树的高度差的绝对值不超过1。AVL树是⼀颗高度平衡搜索二叉树, 通过控制高度差去控制平衡。
AVL树得名于它的发明者G.M.Adelson-Velsky和E.M.Landis是两个前苏联的科学家,他们在1962 年的论文《Analgorithmfortheorganizationofinformation》中发表了它。
AVL树实现这里我们引入⼀个平衡因子(balancefactor)的概念,每个结点都有⼀个平衡因子,任何 结点的平衡因子等于右子树的高度减去左子树的高度,也就是说任何结点的平衡因子等于0/1/-1, AVL树并不是必须要平衡因子,但是有了平衡因子可以更方便我们去进行观察和控制树是否平衡, 就像⼀个风向标⼀样。
而如果说这个某个节点的平衡因子不是1/-1/0这三个中的一个,说明这个二叉树就不平衡了,需要进一步的将它调节平衡。那么如何调节平衡呢?咱们接下来会讲解的。
AVL树整体结点数量和分布和完全二叉树类似,高度可以控制在logN ,那么增删查改的效率也可 以控制在O(logN) ,相比二叉搜索树有了本质的提升。
2.AVL树的实现
先来看一下大体的AVL树的结构:
template<class k, class v>
struct AVLTreeNode
{pair<k, v> _kv;AVLTreeNode<k, v>* _left;AVLTreeNode<k, v>* _right;AVLTreeNode<k, v>* _parent;int _bf;AVLTreeNode(const pair<k, v>& kv): _kv(kv), _left(nullptr), _right(nullptr), _parent(nullptr), _bf(0){}
};
template<class k,class v>
class AVLTree
{typedef AVLTreeNode<k, v> Node;
public:
private:Node* _root = nullptr;
};
还是老样子,使用模板来AVL树的节点结构以及AVL树的结构。这里还得多定义一个东西,那就是平衡因子(风向标)。
2.1 AVL树的插入
在讲解插入之前,咱们先来讲解一下平衡因子的更新:
2.1.1 平衡因子的更新
更新原则:
• 平衡因子=右子树高度-左子树高度
• 只有子树高度变化才会影响当前结点平衡因子。
• 插入结点,会增加高度,所以新增结点在parent的右子树,parent的平衡因子++,新增结点在 parent的左子树,parent平衡因子--
• parent所在子树的高度是否变化决定了是否会继续往上更新。
更新停止条件:

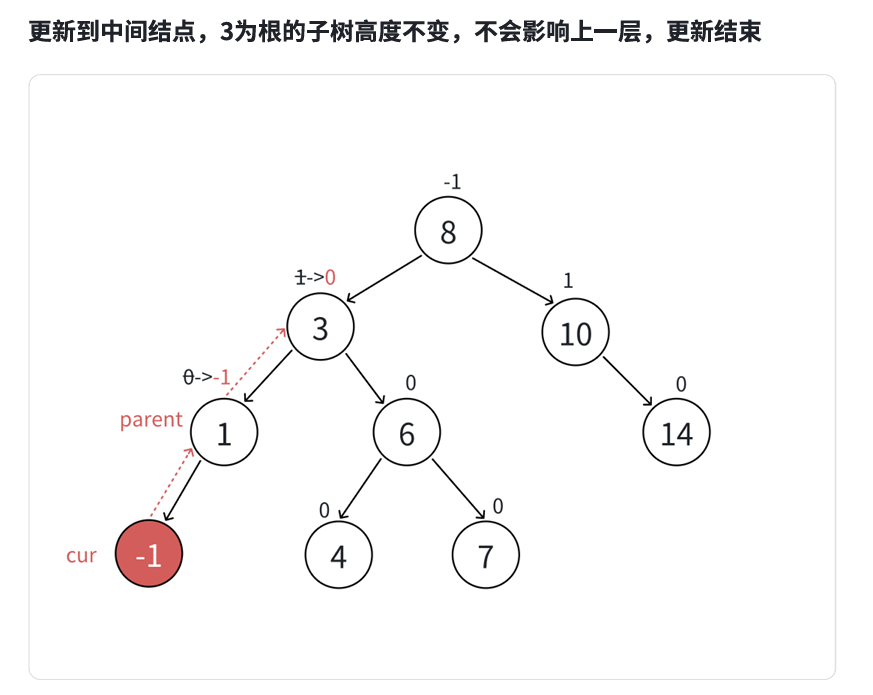

• 更新后parent的平衡因子等于0,更新中parent的平衡因子变化为-1->0或者1->0,说明更新前 parent子树⼀边高⼀边低,新增的结点插入在低的那边,插入后parent所在的子树高度不变,不会 影响parent的父亲结点的平衡因子,更新结束。

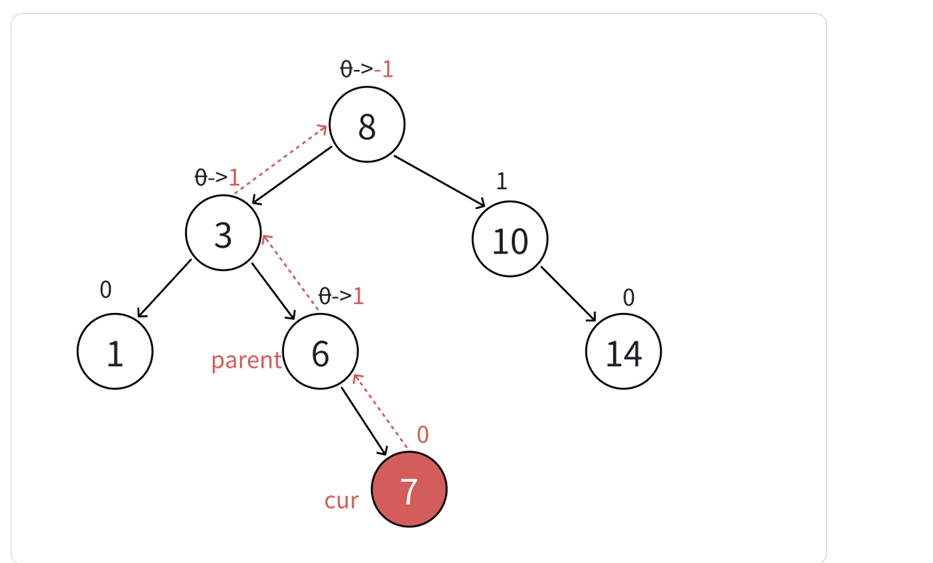

• 更新后parent的平衡因子等于1或-1,更新前更新中parent的平衡因子变化为0->1或者0->-1,说 明更新前parent子树两边⼀样高,新增的插入结点后,parent所在的子树⼀边高⼀边低,parent所 在的子树符合平衡要求,但是高度增加了1,会影响parent的父亲结点的平衡因子,所以要继续向 上更新。(这里需要说明的是,你插入节点,不管插入parent的左子树,还是插入在parent的右子树,你只影响了parent的bf,但是对于parent的父节点的bf,不管你插入在parent的左边还是右边,都是一样的结果)。

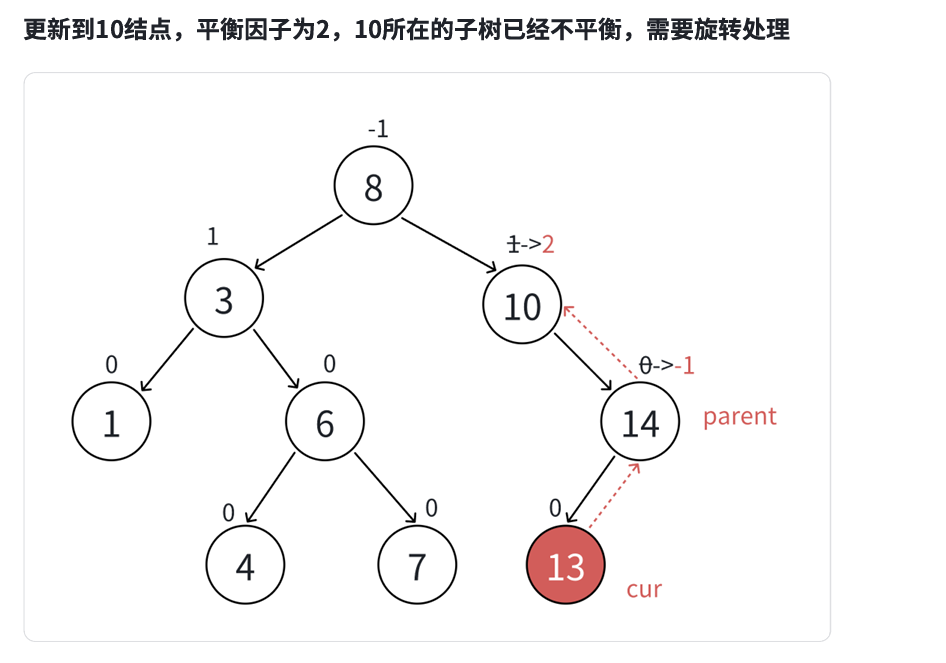

• 更新后parent的平衡因子等于2或-2,更新前更新中parent的平衡因子变化为1->2或者-1->-2,说 明更新前parent子树⼀边高⼀边低,新增的插入结点在高的那边,parent所在的子树高的那边更⾼ 了,破坏了平衡,parent所在的子树不符合平衡要求,需要旋转处理,旋转的目标有两个:1、把 parent子树旋转平衡。2、降低parent子树的高度,恢复到插入结点以前的⾼度。所以旋转后也不 需要继续往上更新,插入结束。
• 不断更新,更新到根,跟的平衡因子是1或-1也停止了。
最坏更新到根节点为止。
2.1.2 AVL树的插入
1. 插入⼀个值按二叉搜索树规则进行插入。
2. 新增结点以后,只会影响祖先结点的高度,也就是可能会影响部分祖先结点的平衡因子,所以更新 从新增结点->根结点路径上的平衡因子,实际中最坏情况下要更新到根,有些情况更新到中间就可 以停止了,具体情况我们下面再详细分析。
3. 更新平衡因子过程中没有出现问题,则插入结束
4. 更新平衡因子过程中出现不平衡,对不平衡子树旋转,旋转后本质调平衡的同时,本质降低了子树 的高度,不会再影响上⼀层,所以插入结束。

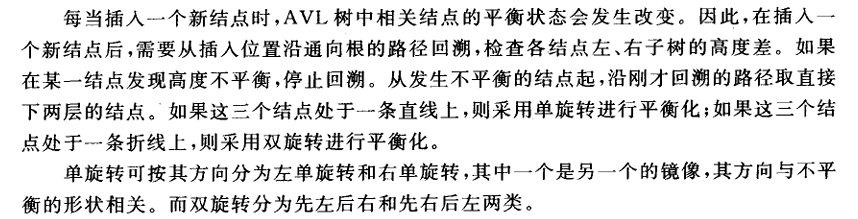

这段话中,有一句:从发生不平衡的节点起,沿刚才回溯的路径取那个不平衡节点的下面两层的节点,从而进行判定。这个咱们马上就要讲了。
先看一下,插入部分,以及更新bf部分的代码:
bool Insert(const pair<k, v>& kv)
{if (_root == nullptr){Node* kk = new Node(kv);_root = kk;return true;}else{Node* parent = nullptr;Node* cur = _root;//循环找要插入的cur节点的位置while(cur){if (cur->_kv.first < kv.first){parent = cur;cur = cur->_right;}else if (cur->_kv.first > kv.first){parent = cur;cur = cur->_left;}else{return false;}}cur = new Node(kv);if (parent->_kv.first < kv.first){parent->_right = cur;}else if(parent->_kv.first>kv.first){parent->_left = cur;}cur->_parent = parent;//最后别忘了更新cur的父节点//这儿只是插入,一个一个的找应该插入的位置,虽然这里parent为倒第二个高度位置//cur为倒第一个高度位置,但是不慌,下面的更新bf,会找出不符合的parent//从而实现更新parent,所以现在不需要担心parent的位置//更新bfwhile (parent){//先对插入的节点的位置的分析,从而判断应该加bf,还是减去bfif (cur == parent->_left){parent->_bf--;}else if (cur == parent->_right){parent->_bf++;}//现在进行更新parent位置的更新,看看哪个地方不符合bf的数值if (parent->_bf == 0){break;}else if (parent->_bf == 1 || parent->_bf == -1){cur = parent;parent = parent->_parent;//继续去找不符合bf数值的parent的位置}else if(parent->_bf==2||parent->_bf==-2){//现在问题有点棘手,需要进行旋转平衡二叉树}else{assert(false);//总共就这几种情况,如果说parent->_bf不在这几种情况中//大概率是出错了,直接断言报错即可。}}}return true;
}
这就是插入部分的大体的代码,那么有一些注意事项,我也全部放在了代码中,大家自行阅读。
2.2 旋转
2.2.1 旋转的原则
1. 保持搜索树的规则
2. 让旋转的树从不满足变平衡,其次降低旋转树的高度 旋转总共分为四种,左单旋/右单旋/左右双旋/右左双旋。 说明:下面的图中,有些结点我们给的是具体值,如10和5等结点,这里是为了方便讲解,实际中是什 么值都可以,只要大小关系符合搜索树的性质即可。
2.2.2 右单旋
OK,咱们先来讲右单旋,右单旋,这个右,顾名思义,就是左边太高了(这个高,指的是树的高度太高了,大家可以理解为深,所以为了方便大家理解,在这里,树的高,我称为深,而对于视觉上的高,我称为高)。那么右边太高了,咱们是不是得把右边的往下压一压,这样才可以实现右单旋。

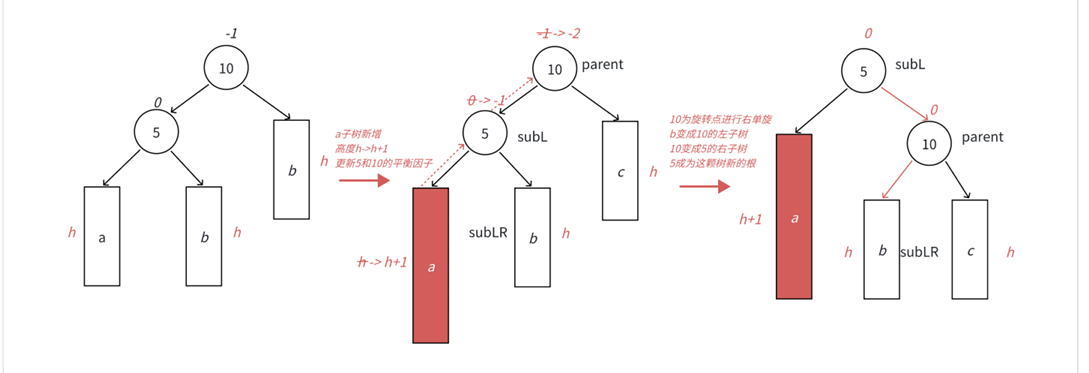

• 本图展示的是10为根的树,有a/b/c抽象为三棵高度为h的子树(h>=0),a/b/c均符合AVL树的要 求。10可能是整棵树的根,也可能是⼀个整棵树中局部的子树的根。这里a/b/c是高度为h的子树, 是一种概括抽象表示,他代表了所有右单旋的场景。
• 在a子树中插入⼀个新结点,导致a子树的高度从h变成h+1,不断向上更新平衡因子,导致10的平 衡因子从-1变成-2,10为根的树左右高度差超过1,违反平衡规则。10为根的树左边太高了,需要 往右边旋转,控制两棵树的平衡。
• 旋转核心步骤,因为5<b子树的值<10,将b变成10的左子树,10变成5的右子树,5变成这棵树新的根(以5为旋转轴,让10顺时针旋转成为5的右子树),符合搜索树的规则,控制了平衡,同时这棵的⾼度恢复到了插入之前的h+2,符合旋转原则。如果插入之前10整棵树的⼀个局部子树,旋转后不会再影响上⼀层,插入结束了。
那么咱们来看插入的代码:
//右单旋
void RotateR(Node* parent)
{Node* subL = parent->_left;Node* subLR = subL->_right;//只要定义需要移动的的节点即可parent->_left = subLR;if (subLR)//如果该节点为空,那么就不需要连接了,也就是不需要更新父节点的位置了。{subLR->_parent = parent;}//这里得先提前记录一下原来的没动位置之前的parent的父节点,因为到了后面//parent的位置别修改了,则这个parentParent就找不到了Node* parentParent = parent->_parent;subL->_right = parent;parent->_parent = subL;//父节点的位置也别忘了更新if (parent==_root)//判断parent是否为根节点{subL = _root;subL->_parent = nullptr;}else{if (parent == parentParent->_left)//如果parent不是根节点,就//判断一下原来parent是parentParent的左边还是右边,之后再连接。{parentParent->_left = subL;}else if (parent == parentParent->_right){parentParent->_right = subL;}subL->_parent = parentParent;//别忘了更新父节点的位置}parent->_bf = subL->_bf = 0;//最后别忘了更新parent与sunL的bf。
}
代码请配套上面的那个图片看,以及,咱们可以发现:这个右单旋parent与subL是不是同号呀。
OK,下面来说另外一个问题,咱们图中的a,b,c,是啥呀?是一种抽象的表述。就是,这个a里面可能还有很多的自平衡二叉树,b里可能也有很多,c里可能也有很多。但是呢,不管你有多少的这个自平衡二叉树,只要你的某个节点的bf不对,那么你都要修改,而且修改模型,(就是修改的模型办法),都是这一种情况。所以,也可以理解为对底层的封装。下面的节点是怎样的,我不关心,因为不管下面的节点是多是少,就算没有,在插入节点后引发了某个节点的bf异常,我还是按这个方法进行旋转控制平衡就可以了。

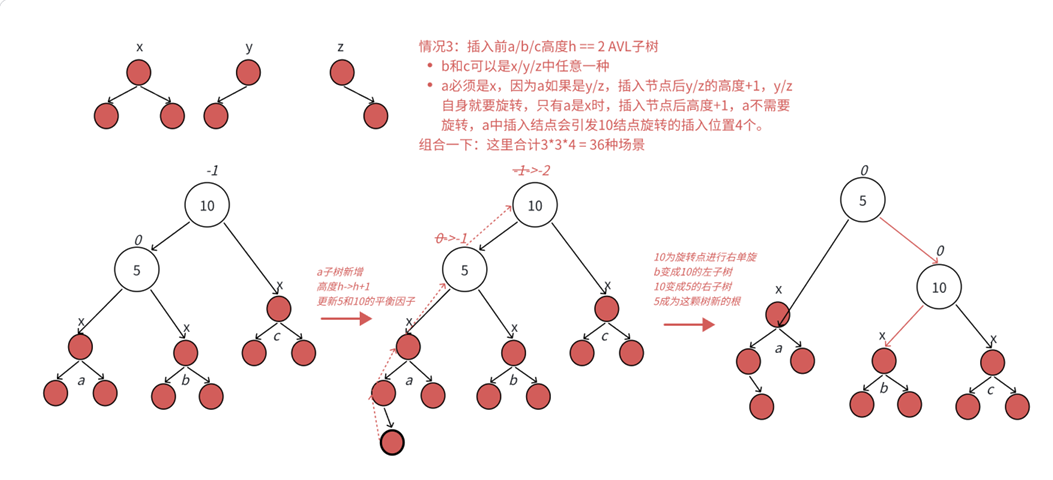

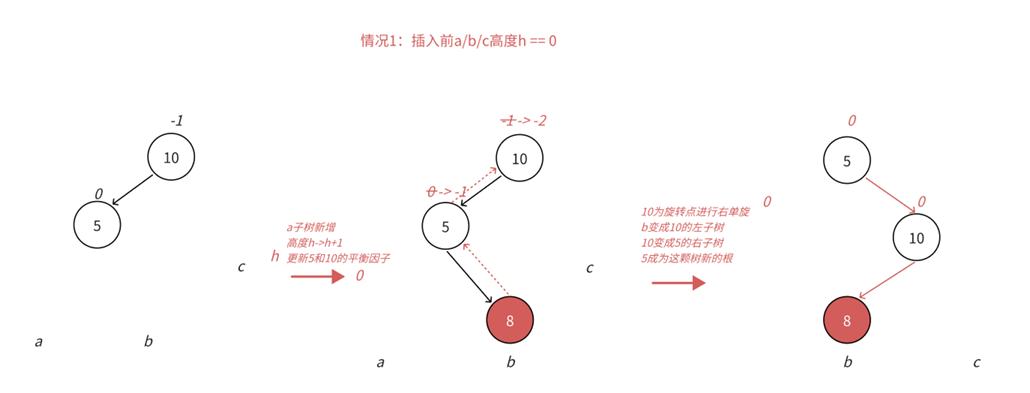

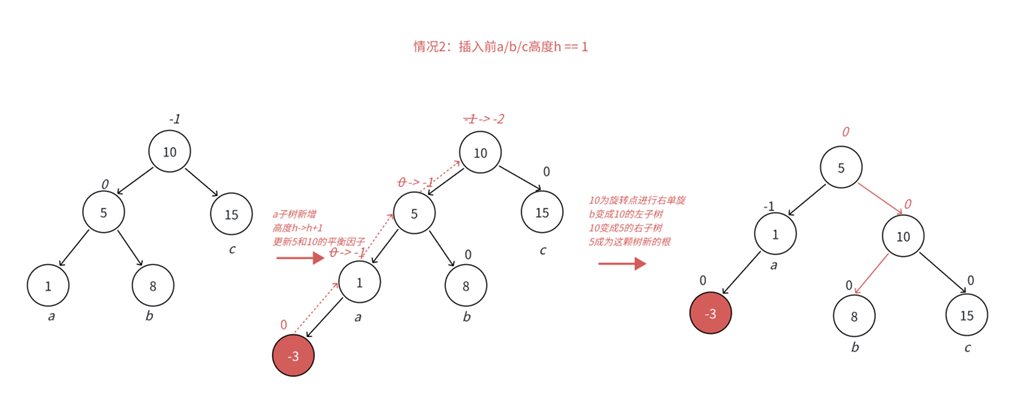

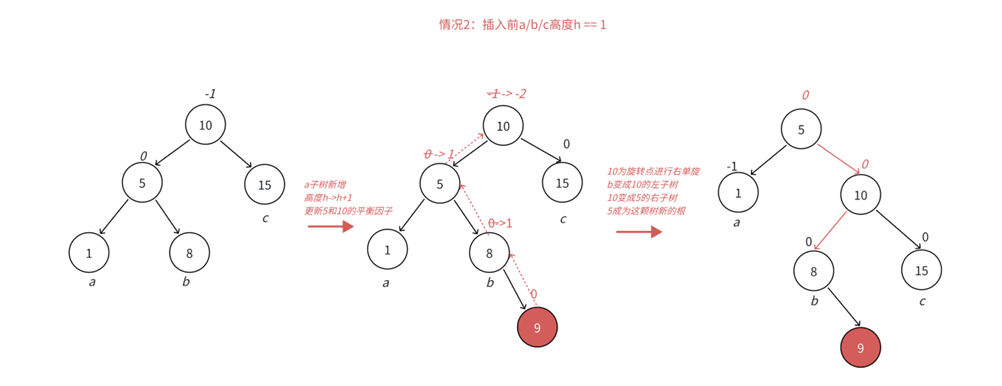

那么既然都说到这里了,就来看一下,a,b,c的各个不同的情况的总结吧。

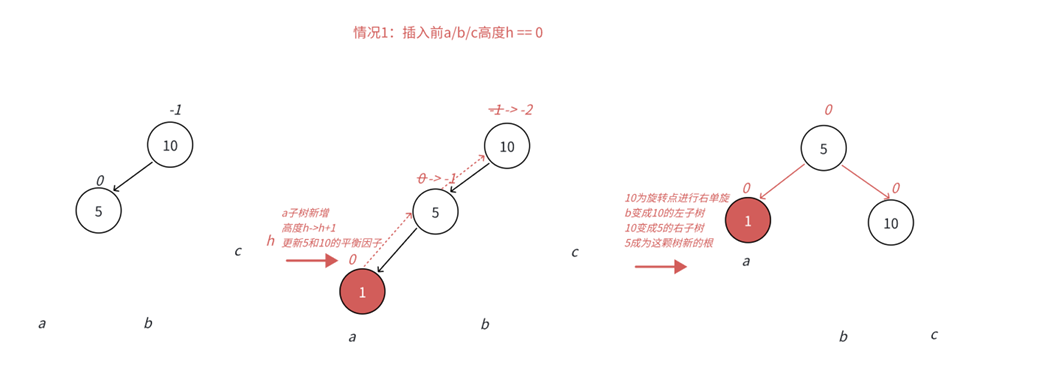

以上就是h等于0,1,2的场景的a,b,c的不同形态,你会发现,殊途同归,最终,还是按照那一种方法进行旋转的。
2.2.3 左单旋
顾名思义,左边旋转,说明左边比较高,而右边比较深,所以要把左边给压一压,这样才可以实现平衡。

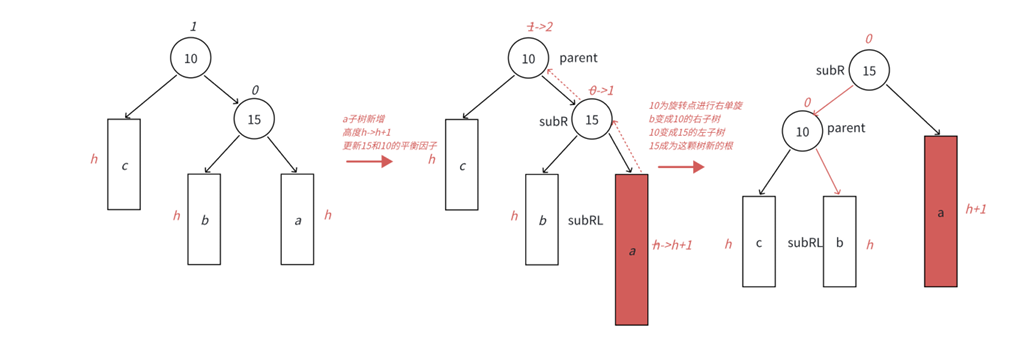

• 本图展示的是10为根的树,有a/b/c抽象为三棵高度为h的子树(h>=0),a/b/c均符合AVL树的要 求。10可能是整棵树的根,也可能是⼀个整棵树中局部的子树的根。这⾥a/b/c是高度为h的子树, 是⼀种概括抽象表示。
• 在a子树中插入⼀个新结点,导致a子树的高度从h变成h+1,不断向上更新平衡因子,导致10的平 衡因子从1变成2,10为根的树左右高度差超过1,违反平衡规则。10为根的树右边太高了,需要往 左边旋转,控制两棵树的平衡。
• 旋转核心步骤,,因为10<b子树的值<15,将b变成10的右子树,10变成15的左子树,15变成这棵树新的根(以15为旋转轴,让10逆时针方向旋转成为15的左子树),符合搜索树的规则,控制了平衡,同时这棵的高度恢复到了插入之前的h+2,符合旋转原则。如果插入之前10整棵树的⼀个局部子树,旋转后不会再影响上一层,插入结束了。
OK,其实左单旋的模型就是右单旋模型的一个镜像,这里也有抽象表示,但是其意义与右单旋的模型一致,前面已经讲过了。那么,咱们来看代码:
//左单旋
void RotateL(Node* parent)
{Node* subR = parent->_right;Node* subRL = subR->_left;parent->_right = subRL;if (subRL){subRL->_parent = parent;}Node* parentParent = parent->_parent;subR->_left = parent;parent->_parent = subR;if (parent == _root){subR = _root;subR->_parent = nullptr;}else{if (parent == parentParent->_left){parentParent->_left = subR;}else if (parent == parentParent->_right){parentParent->_right = subR;}subR->_parent = parentParent;}subR->_bf = parent->_bf = 0;
}
这个代码与右单旋很像很像,所以也不多赘述,还有就是,这个的parent与subR是不是也是同号呀。
2.2.4 先左后右双旋转
先观察这两个图片,先看第一种,看着熟悉不,没错,就是左边深,(右单旋),但是!,咱们的右单旋的模型的插入,是插入在哪里的呀?是插入在a位置的,就是纯粹的一边深(左边深),但是这个不是,这个图是插入在了b这个位置,已经不是纯粹的左边深了,属于左边深的右边深!那么对于这种情况,咱们如果说还用纯粹的一个右单旋来解决的话,你看看可以不?肯定不可以!所以,需要进行两次旋转。即对于5来说,右边深,需要进行左单旋,对于10来说,左边深,需要进行右单旋。那么此时,咱们的问题就解决了不是吗?
OK,咱们先来看图片,听我一点一点的细细的分析:

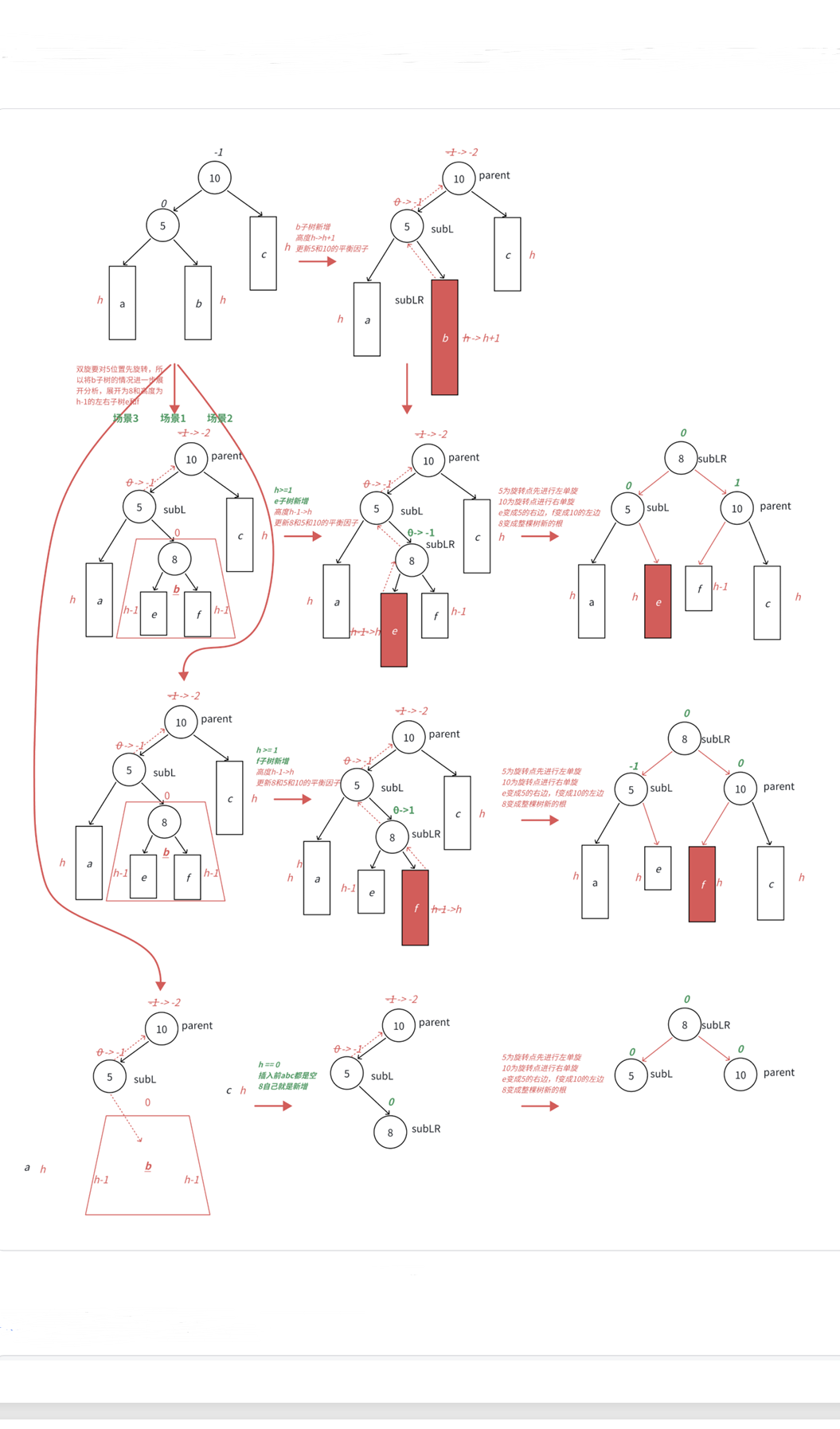

我们将a/b/c子树抽象为高度h的AVL 子树进行分析,另外我们需要把b子树的细节进⼀步展开为8和左子树高度为h-1的e和f子树,因为 我们要对b的父亲5为旋转点进行左单旋,左单旋需要动b树中的左子树。b子树中新增结点的位置 不同,平衡因子更新的细节也不同,通过观察8的平衡因子不同,这里我们要分三个场景讨论。
• 场景1:h>=1时,8的bf为-1,新增结点插⼊在e子树,e子树高度从h-1并为h并不断更新8->5->10平衡因子, 引发旋转,其中8的平衡因子为-1,旋转后8和5平衡因子为0,10平衡因子为1。
• 场景2:h>=1时,8的bf为1,新增结点插⼊在f子树,f子树高度从h-1变为h并不断更新8->5->10平衡因子,引 发旋转,其中8的平衡因子为1,旋转后8和10平衡因⼦为0,5平衡因子为-1。
• 场景3:h==0时,8的bf为0,a/b/c都是空树,b自己就是⼀个新增结点,不断更新5->10平衡因子,引发旋 转,其中8的平衡因子为0,旋转后8和10和5平衡因子均为0。
旋转也是挺好旋转的,其实就行进行两个单个的旋转而已:现以8为旋转轴,以逆时针顺序将5旋转到8的左子树。后以8为旋转轴,以顺时针顺序将10旋转到8的右子树。
大家可以发现,这个的parent与subR是不是异号呀。
还有就是,这个先左后右旋转模型,不就是右单旋模型的插入地方改了一下嘛?
OK,咱们来看代码吧:
//左右双旋转,即左子树中的右子树,所以先旋转深的左子树,之后旋转深的右边的
void RotateLR(Node* parent)
{Node* subL = parent->_left;Node* subLR = subL->_right;int bf = subLR->_bf;//定义这个的目的是,通过判断这个bf,判断这个插入,插在了哪里,是左边//还是右边,还是没有插入,分三种情况写出RotateL(subL);RotateR(parent);if (bf == -1)//左边插入{parent->_bf = 1;subL->_bf = 0;subLR->_bf = 0;}else if (bf == 1)//右边插入{parent->_bf = 0;subLR->_bf = 0;subL->_bf = -1;}else if (bf == 0)//没有插入{parent->_bf = subL->_bf = subLR->_bf = 0;}else{assert(false);//最后bf的情况以上都没有,肯定是false了,直接断言一下即可}
}
2.2.5 先右后左双旋转(先左后右双旋转模型的镜像)

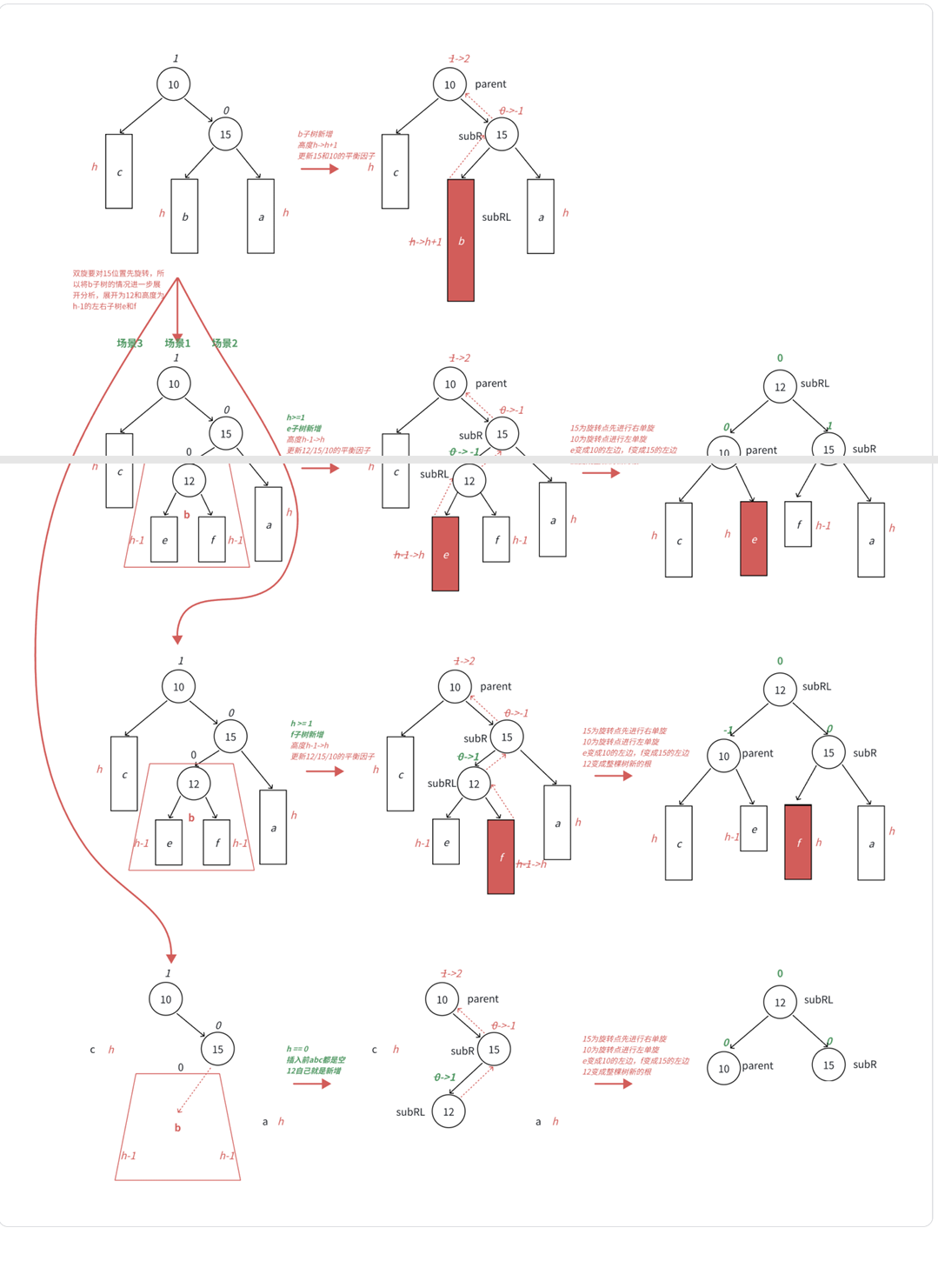

• 跟左右双旋类似,下面我们将a/b/c子树抽象为高度h的AVL子树进行分析,另外我们需要把b子树的 细节进⼀步展开为12和左子树⾼度为h-1的e和f子树,因为我们要对b的父亲15为旋转点进行右单 旋,右单旋需要动b树中的右子树(那么就需要知道b树的具体结构)。b子树中新增结点的位置不同,平衡因子更新的细节也不同,通 过观察12的平衡因子不同,这⾥我们要分三个场景讨论。
• 场景1:h>=1时,12的bf为-1,新增结点插入在e子树,e子树高度从h-1变为h并不断更新12->15->10平衡因 子,引发旋转,其中12的平衡因子为-1,旋转后10和12平衡因子为0,15平衡因子为1。
• 场景2:h>=1时,12的bf为1,新增结点插入在f子树,f子树⾼度从h-1变为h并不断更新12->15->10平衡因子, 引发旋转,其中12的平衡因子为1,旋转后15和12平衡因子为0,10平衡因子为-1。
• 场景3:h==0时,12的bf为0,a/b/c都是空树,b自己就是⼀个新增结点,不断更新15->10平衡因子,引发旋 转,其中12的平衡因子为0,旋转后10和12和15平衡因子均为0 。
那么大家看着这个模型熟悉不?肯定熟悉,咱们的左单旋不就是这个模型吗?但是!但是!不同!,因为左单旋的模型的插入是插入在a的,就是纯粹的一边深(右边深),但是这个是插在了b上,就是右边深的左边深,所以要先进行右单旋,再进行左单旋,其实就是两次简单的旋转而已。
先以12为旋转轴,用顺时针的方向将15旋转成为12的右子树。再以12为旋转轴,用逆时针的方向将10旋转成为12的左子树。
//右左双旋
void RotateRL(Node* parent)
{Node* subR = parent->_right;Node* subRL = subR->_left;int bf = subRL->_bf;RotateR(parent->_right);RotateL(parent);if (bf == 1){subR->_bf = 0;parent->_bf = -1;subRL->_bf = 0;}else if (bf == -1){subR->_bf = 1;parent->_bf = 0;subRL->_bf = 0;}else if (bf == 0){subR->_bf = 0;parent->_bf = 0;subRL->_bf = 0;}else{assert(false);}
}
那么通过这个也可以发现,其实,parent与subR是异号的。
2.2.6 代码总结
OK,那么来说,bf不正常阶段的代码咱们已经全部实现,现在就放到那个if判断语句中,下面就看全部的插入代码吧:
bool Insert(const pair<k, v>& kv)
{if (_root == nullptr){Node* kk = new Node(kv);_root = kk;return true;}else{Node* parent = nullptr;Node* cur = _root;//循环找要插入的cur节点的位置while(cur){if (cur->_kv.first < kv.first){parent = cur;cur = cur->_right;}else if (cur->_kv.first > kv.first){parent = cur;cur = cur->_left;}else{return false;}}cur = new Node(kv);if (parent->_kv.first < kv.first){parent->_right = cur;}else if(parent->_kv.first>kv.first){parent->_left = cur;}cur->_parent = parent;//最后别忘了更新cur的父节点//这儿只是插入,一个一个的找应该插入的位置,虽然这里parent为倒第二个高度位置//cur为倒第一个高度位置,但是不慌,下面的更新bf,会找出不符合的parent//从而实现更新parent,所以现在不需要担心parent的位置//更新bfwhile (parent){//先对插入的节点的位置的分析,从而判断应该加bf,还是减去bfif (cur == parent->_left){parent->_bf--;}else if (cur == parent->_right){parent->_bf++;}//现在进行更新parent位置的更新,看看哪个地方不符合bf的数值if (parent->_bf == 0){break;}else if (parent->_bf == 1 || parent->_bf == -1){cur = parent;parent = parent->_parent;//继续去找不符合bf数值的parent的位置}else if(parent->_bf==2||parent->_bf==-2){//现在问题有点棘手,需要进行旋转平衡二叉树// 单旋就是纯粹的左边高或者右边高// 双旋就是不是纯粹一边高,比如:右子树高,右子树里面又是左子树高// 不平衡,旋转处理一下if (parent->_bf == -2 && cur->_bf == -1){RotateR(parent);}else if (parent->_bf == 2 && cur->_bf == 1){RotateL(parent);}else if (parent->_bf == -2 && cur->_bf == 1){RotateLR(parent);}else if (parent->_bf == 2 && cur->_bf == -1){RotateRL(parent);}break;}else{assert(false);//总共就这几种情况,如果说parent->_bf不在这几种情况中//大概率是出错了,直接断言报错即可。}}}return true;
}
下面来看一副从空树开始建立的自平衡二叉树的过程吧:
2.3 旋转总结
其实,旋转总共就4中模型,并且,殊途同归,不管下面的节点怎样,始终都是这四种模型。
1.先左后右双旋转模型就是右单旋模型的插入地方改了一下。先右后左双旋转模型就是左单旋模型的插入地方改了一下。
2.如果parent的bf为2,说明右子树深,左边高:
2.1 如果subR的bf为1,(同号)说明插入的节点插入在了subR的右边,就是纯粹的一边深了,只需要调用右单旋即可。
2.2 如果subR的bf为-1,(异号)说明插入的节点插入在了subR的左边,那就不是纯粹的一边深了,属于右边深的左边深,应该先进行右单旋,再进行左单旋。
3.如果parent的bf为-2,说明左子树深,右边高:
2.1 如果subL的bf为1,(异号)说明插入的节点插入在了subL的右边,那就不是纯粹的一边深了,属于左边深的右边深,应该先进行左单旋,再进行右单旋。
2.2 如果subL的bf为-1,(同号)说明插入的节点插入在了subL的左边,那就是纯粹的一边深,只需要进行一个左单旋即可。
2.4 AVL树的查找
Node* Find(const K& key){Node* cur = _root;while (cur){if (cur->_kv.first < key){cur = cur->_right;}else if (cur->_kv.first > key){cur = cur->_left;}else{return cur;}}return nullptr;}
//搜索效率为O(logN)
2.5 AVL树平衡检测
我们实现的AVL树是否合格,我们通过检查左右子树高度差的的程序进行反向验证,同时检查⼀下结点 的平衡因子更新是否出现了问题。
int _Height(Node* root){if (root == nullptr)return 0;int leftHeight = _Height(root->_left);int rightHeight = _Height(root->_right);return leftHeight > rightHeight ? leftHeight + 1 : rightHeight + 1;}
bool _IsBalanceTree(Node* root){// 空树也是AVL树if (nullptr == root)return true;// 计算pRoot结点的平衡因子:即pRoot左右子树的高度差int leftHeight = _Height(root->_left);int rightHeight = _Height(root->_right);int diff = rightHeight - leftHeight;// 如果计算出的平衡因子与pRoot的平衡因子不相等,或者// pRoot平衡因子的绝对值超过1,则一定不是AVL树if (abs(diff) >= 2){cout << root->_kv.first << "高度差异常" << endl;return false;}if (root->_bf != diff){cout << root->_kv.first << "平衡因子异常" << endl;return false;}// pRoot的左和右如果都是AVL树,则该树一定是AVL树return _IsBalanceTree(root->_left) && _IsBalanceTree(root->_right);}
还有一个AVL树的删除,在这里作者就不做过多的阐述了,大家有兴趣的可以自行去研究。
OK,本篇完..................
