认识常规贴片电阻

贴片电阻的阻值表示方式：

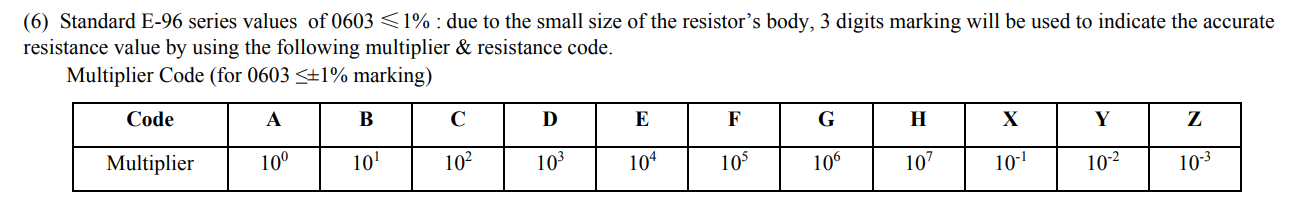

1、字母表示法

查表可知：

01A代表电阻值应为100ⅹ1=100Ω；01B代表电阻值应为100x10=1000Ω(即1KΩ)；

01C代表电阻值应为100X100=10000Ω(即10KΩ)。

会出现这种那个情况是因为贴片电阻尺寸比较小

这是贴片电阻上的字母表示方法。01代码经查表得知为100、代码字母A经查表得知为10零次方(即

为1)。

2、贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%；

±5%精度的常规是用三位数来表示例 ，前面两位是有效数字，第三位数2表示有多少个零；

基本单位是Ω,例471，这样就是470欧，1000Ω=1KΩ,1000000Ω=1MΩ。

3、为了区分±5%，±1%的电阻，于是±1%的电阻常规多数用4位数来表示 ，

这样前三位是表示有效数字，第四位表示有多少个零2701也就是2700Ω，也就等于2.7KΩ

4、当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置，这种表示法通常用在阻值误差为

5%的电阻系列中；

例如2R2就是2.2Ω。

5、特殊情况：对于非常小的电阻

比如0R01代表0.01Ω，

0R1代表0.1Ω，

0R005就是0.005Ω。
