GStreamer （三）常⽤插件

1、Source

GStreamer的Source插件用于生成和提供媒体数据流。它们可以从不同的数据源读取音频或视频，比如文件、网络、设备等。 常见的Source插件包括文件源（如 filesrc）、网络源（如 tcpserversrc）、设备源（如 v4l2src），这些插件允许开发者灵活地构建多媒体管道， 以满足不同的应用需求。通过配置Source插件，用户可以轻松获取和处理多种类型的媒体数据。

1.1、filesrc

从⽂件读取数据，⽰例如下：

#创建/tmp/test
echo 666 > /tmp/test#读取文件数据到/tmp/test2
gst-launch-1.0 filesrc location=/tmp/test ! filesink location=/tmp/test2#查看
cat /tmp/test2

1.2. videotestsrc

⽣成视频数据，⽰例如下：

# 使⽤默认格式输出视频
gst-launch-1.0 videotestsrc ! xvimagesink
# 使⽤指定格式输出视频
gst-launch-1.0 videotestsrc ! "video/x-raw,width=1920,height=1080,format=(string)NV12" ! xvimagesink

1.3. v4l2src

从摄像头获取视频数据，⽰例如下：

#如果不指定摄像头编号，默认使用系统的第一个视频设备/dev/video0
gst-launch-1.0 v4l2src ! video/x-raw,width=1920,height=1080,format=NV12 ! xvimagesink#如果需要使用特定的摄像头，可以通过device属性指定设备，例如
gst-launch-1.0 v4l2src device=/dev/video0 ! video/x-raw,width=1920,height=1080,format=NV12 ! xvimagesink

1.4. rtspsrc和rtspclientsink

rtspsrc和rtspclientsink是GStreamer中用于处理RTSP流的两个不同元素。

rtspsrc：这是一个源元素，用于接收RTSP流。它可以从RTSP服务器拉取音视频流，并将其传递给管道的下游元素进行处理。

rtspclientsink：这是一个接收元素，用于将处理后的音视频流发送到RTSP服务器。

简单来说，rtspsrc用于接收流，rtspclientsink用于发送流。

系统默认没有安装插件，需要进行安装：

#安装插件
sudo apt install gstreamer1.0-rtsp

具体使用方法，参考本章节推流、拉流部分。

2、 Sink

GStreamer的Sink插件用于接收和处理媒体数据流，通常用于输出到不同的目标，例如文件、音频设备、视频显示等。 常见的Sink插件包括文件接收器（如filesink）、音频输出（如 alsasink）、视频显示（如 ximagesink）。 这些插件使开发者能够灵活地将媒体数据导出到所需的格式或设备，方便实现多媒体播放和录制功能。

2.1. filesink

将收到的数据保存为⽂件，⽰例如下：

#创建/tmp/test
echo 666 > /tmp/test#读取文件数据到/tmp/test2
gst-launch-1.0 filesrc location=/tmp/test ! filesink location=/tmp/test2#查看
cat /tmp/test2

2.2. fakesink

将收到的数据全部丢弃，⽰例如下：

gst-launch-1.0 filesrc location=/tmp/test ! fakesink

2.3. xvimagesink

视频Sink，接收视频并显⽰，使⽤X11接口实现，⽰例如下：

gst-launch-1.0 videotestsrc ! xvimagesink

2.4. kmssink

视频Sink，接收视频并显⽰，使⽤kms接口实现，需要独占硬解图层，⽰例如下：

gst-launch-1.0 videotestsrc ! kmssink
# 常⽤命令
connector-id #指定屏幕
plane-id #指定硬件图层
render-rectangle #指定渲染范围

2.5. waylandsink

视频Sink，接收视频并显⽰，使⽤wayland接口实现，⽰例如下：

gst-launch-1.0 videotestsrc ! waylandsink

2.6. rkximagesink

视频Sink，接收视频并显⽰，使⽤drm接口实现零拷⻉等功能，性能较好，但需要独占硬解图层。⽰例如下：

gst-launch-1.0 videotestsrc ! rkximagesink

2.7. fpsdisplaysink

视频Sink，接收视频并统计帧率，同时会将视频中转⾄下⼀级Sink显⽰，⽰例如下：

#⽇志等级为TRACE(7)即可查看实时帧率，设置为DEBUG(5)则只显⽰最⼤/最小帧率
GST_DEBUG=fpsdisplaysink:7 gst-play-1.0 --flags=3 --videosink="fpsdisplaysink \
video-sink=xvimagesink signal-fps-measurements=true text-overlay=false \
sync=false" test.mp4#信息输出如下
Press 'k' to see a list of keyboard shortcuts.
Now playing /home/cat/test.mp4
0:00:00.111413754  7044   0x5580fc5d90 DEBUG         fpsdisplaysink fpsdisplaysink.c:440:fps_display_sink_start:<fpsdisplaysink0> Use text-overlay? 0
Redistribute latency...
0:00:02.035048410  7044   0x7f6004e2d0 DEBUG         fpsdisplaysink fpsdisplaysink.c:372:display_current_fps:<fpsdisplaysink0> Updated max-fps to 44.703224
0:00:02.036371046  7044   0x7f6004e2d0 DEBUG         fpsdisplaysink fpsdisplaysink.c:376:display_current_fps:<fpsdisplaysink0> Updated min-fps to 44.703224
0:00:02.037667141  7044   0x7f6004e2d0 LOG           fpsdisplaysink fpsdisplaysink.c:381:display_current_fps:<fpsdisplaysink0> Signaling measurements: fps:44.703224 droprate:0.000000 avg-fps:44.703224
0:00:02.552749637  7044   0x7f6004e2d0 DEBUG         fpsdisplaysink fpsdisplaysink.c:372:display_current_fps:<fpsdisplaysink0> Updated max-fps to 46.356696
0:00:02.554009567  7044   0x7f6004e2d0 LOG           fpsdisplaysink fpsdisplaysink.c:381:display_current_fps:<fpsdisplaysink0> Signaling measurements: fps:46.356696 droprate:0.000000 avg-fps:45.532539

3 、视频推流/拉流

3.1. 本地推流/拉流

3.1.1 USB摄像头

摄像头接口为device=/dev/video9，需要先运行接收端命令，然后再运行服务端（注意如果是ssh需要指定export DISPLAY=:0环境变量）

#板卡接收端
gst-launch-1.0 udpsrc port=1234 ! "application/x-rtp, payload=96" ! rtph264depay ! decodebin ! autovideosink sync=false#板卡服务端测试1
gst-launch-1.0 v4l2src device=/dev/video9  !  video/x-raw,width=640,height=480,framerate=30/1 ! videoconvert ! video/x-raw,format=UYVY !  mpph264enc ! queue ! h264parse ! rtph264pay ! udpsink host=127.0.0.1 port=1234#板卡服务端测试2
gst-launch-1.0 v4l2src device=/dev/video9  ! image/jpeg !  mppjpegdec ! videoconvert ! video/x-raw,height=1080,width=1920,frame=30/1,format=NV12 !  mpph264enc ! queue ! h264parse ! rtph264pay ! udpsink host=127.0.0.1 port=1234

说明如下：

接收端，命令通过udpsrc从指定的端口（1234）接收RTP数据流，使用rtph264depay解封装RTP数据，接着通过decodebin解码视频流，最后将解码后的视频输出到自动选择的视频窗口（autovideosink）。

服务端测试1：使用v4l2src直接捕获原始视频流，输出为YUYV格式，并进行H.264编码，然后通过rtph264pay封装成RTP数据包，最后使用udpsink将数据推送到指定的地址（127.0.0.1:1234）。

服务端测试2：同样使用v4l2src，但输入的是JPEG格式的图像，通过解码后再转换成NV12格式，并进行H.264编码，然后通过rtph264pay封装成RTP数据包，最后使用udpsink将数据推送到指定的地址（127.0.0.1:1234）。

3.1.2 ov8858 mipi摄像头

摄像头接口为device=/dev/video0，需要先运行接收端命令，然后再运行服务端（注意如果是ssh需要指定export DISPLAY=:0环境变量）

#板卡接收端
gst-launch-1.0 udpsrc port=1234 ! "application/x-rtp, payload=96" ! rtph264depay ! decodebin ! autovideosink sync=false#板卡服务端测试1
gst-launch-1.0 v4l2src device=/dev/video0 ! video/x-raw,width=640,height=480,framerate=23/1 ! videoconvert ! video/x-raw,format=UYVY !  mpph264enc ! queue ! h264parse ! rtph264pay ! udpsink host=127.0.0.1 port=1234#板卡服务端测试2
gst-launch-1.0 v4l2src device=/dev/video0 ! video/x-raw,width=1280,height=960,framerate=23/1 ! videoconvert ! video/x-raw,format=NV12 !  mpph264enc ! queue ! h264parse ! rtph264pay ! udpsink host=127.0.0.1 port=1234

以上和usb相似，只是ov8858不支持输出JPEG格式，测试1和测试2分辨率和格式不同。

3.2. RTSP推流/拉流

系统默认没有安装插件，需要进行安装：

#安装插件

sudo apt install gstreamer1.0-rtsp

推流前需要启动RTSP服务器，需要运行mediamtx

访问： mediamtx，下载mediamtx_vx.x.x_linux_arm64v8.tar.gz

将mediamtx_v1.9.1_linux_arm64v8.tar.gz传到板卡解压并运行：

#运行mediamtx
sudo ./mediamtx &#信息输出如下
2024/09/18 16:24:54 INF MediaMTX v1.9.1
2024/09/18 16:24:54 INF configuration loaded from /home/cat/mediamtx.yml
2024/09/18 16:24:54 INF [RTSP] listener opened on :8554 (TCP), :8000 (UDP/RTP), :8001 (UDP/RTCP)
2024/09/18 16:24:54 INF [RTMP] listener opened on :1935
2024/09/18 16:24:54 INF [HLS] listener opened on :8888
2024/09/18 16:24:54 INF [WebRTC] listener opened on :8889 (HTTP), :8189 (ICE/UDP)
2024/09/18 16:24:54 INF [SRT] listener opened on :8890 (UDP)

将视频流发送到RTSP服务器，简单⽰例如下：

以下测试USB摄像头，摄像头接口为device=/dev/video9

gst-launch-1.0 v4l2src device=/dev/video9  ! image/jpeg !  mppjpegdec ! videoconvert ! video/x-raw,height=1080,width=1920,frame=30/1,format=NV12 ! tee name=t \
t. ! queue ! videoconvert ! autovideosink \
t. ! videoconvert ! mpph264enc ! queue ! h264parse  ! rtspclientsink location=rtsp://127.0.0.1:8554/live

以下测试mipi摄像头，摄像头接口为device=/dev/video0

gst-launch-1.0 v4l2src device=/dev/video0  !  video/x-raw,width=1920,height=1080,framerate=23/1 ! tee name=t \
t. ! queue ! videoconvert ! autovideosink \
t. ! videoconvert ! mpph264enc ! queue ! h264parse  ! rtspclientsink location=rtsp://127.0.0.1:8554/live

从RTSP服务器中获取视频流，简单⽰例如下：

#指定为实际推流板卡ip
gst-launch-1.0 rtspsrc location=rtsp://192.168.103.101:8554/live ! rtph264depay ! h264parse ! mppvideodec ! xvimagesink

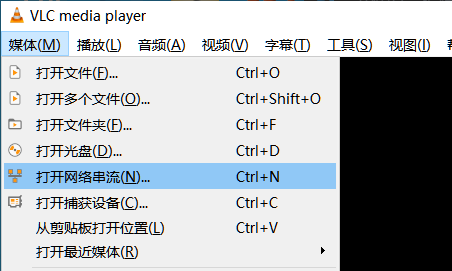

或者使用VLC工具，打开左上角媒体->打开网络串流

然后根据推流板卡实际IP输入RTSP地址

如果链接成功则会出现摄像头画面。
