Libero离线IP安装

官方参考文档：Installing IP Cores and Drivers

一、库分类

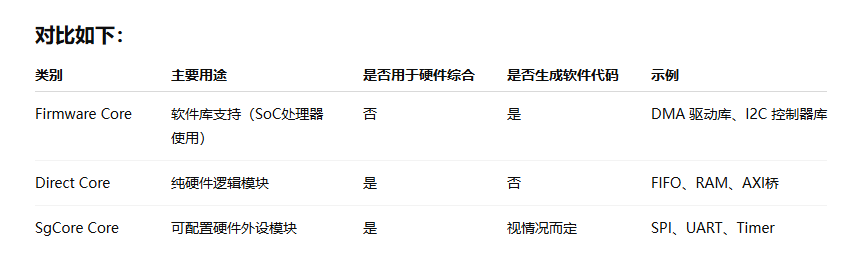

        库包含Firmware Core、Direct Core、gCore Core三类，分类定义如下：来自chatgpt：

1. Firmware Core

• 用途：这类 IP 核主要用于在 SoC FPGA 中的 处理系统（如 Arm Cortex-M、RISC-V 等）运行的软件/固件逻辑，它们通常是一些需要与处理器交互的软件支持模块。

• 特点：

  • 会生成软件驱动或库（如 .c/.h 文件）

  • 一般需要和 SoftConsole 搭配使用

  • 常用于 控制型接口（如 SPI、I2C 控制器、DMA 控制器）

---

2. Direct Core

• 用途：这是最常用的 FPGA 硬件 IP，指的是可直接在 RTL 中实例化并用于硬件逻辑的数据通路类模块。

• 特点：

  • 提供 RTL 实现（Verilog/VHDL）

  • 直接综合进 FPGA 中

  • 如 FIFO、RAM、Clock Divider、桥接模块（如 AHB/APB bridge）

---

3. SgCore Core（SmartGen Core）

• 用途：这些是通过 SmartGen 工具自动配置生成的 IP 核，带有 GUI 配置界面，可生成自定义的硬件模块。

• 特点：

  • 提供 GUI 配置界面

  • 可生成 RTL 和软件驱动

  • 如 UART、SPI、PWM、Timer 等外设 IP

  • 多用于 连接外设 或生成常用的控制器

二、库地址

Firmware Core:
https://www.actel-ip.com/cwps/download_index/FirmwareDirect Core:
https://www.actel-ip.com/cwps/download_index/DirectCoreSgCore Core:
https://www.actel-ip.com/cwps/download_index/SgCore

三、离线安装

        以coreuart为例

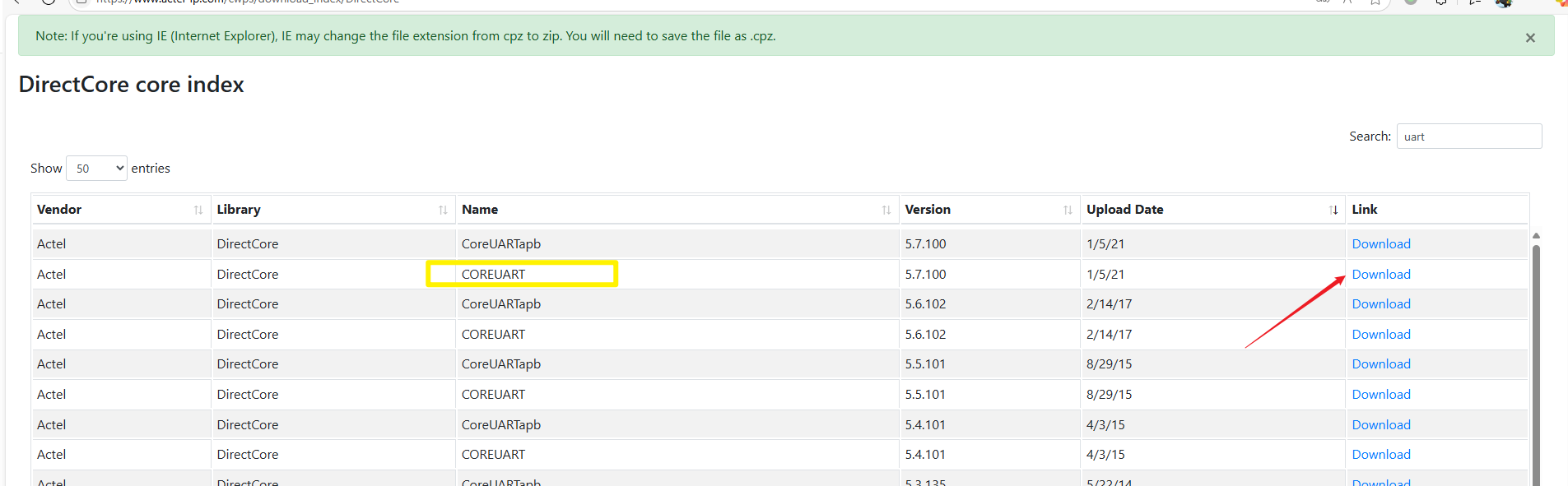

1.下载coreUart

2.导入到Libero

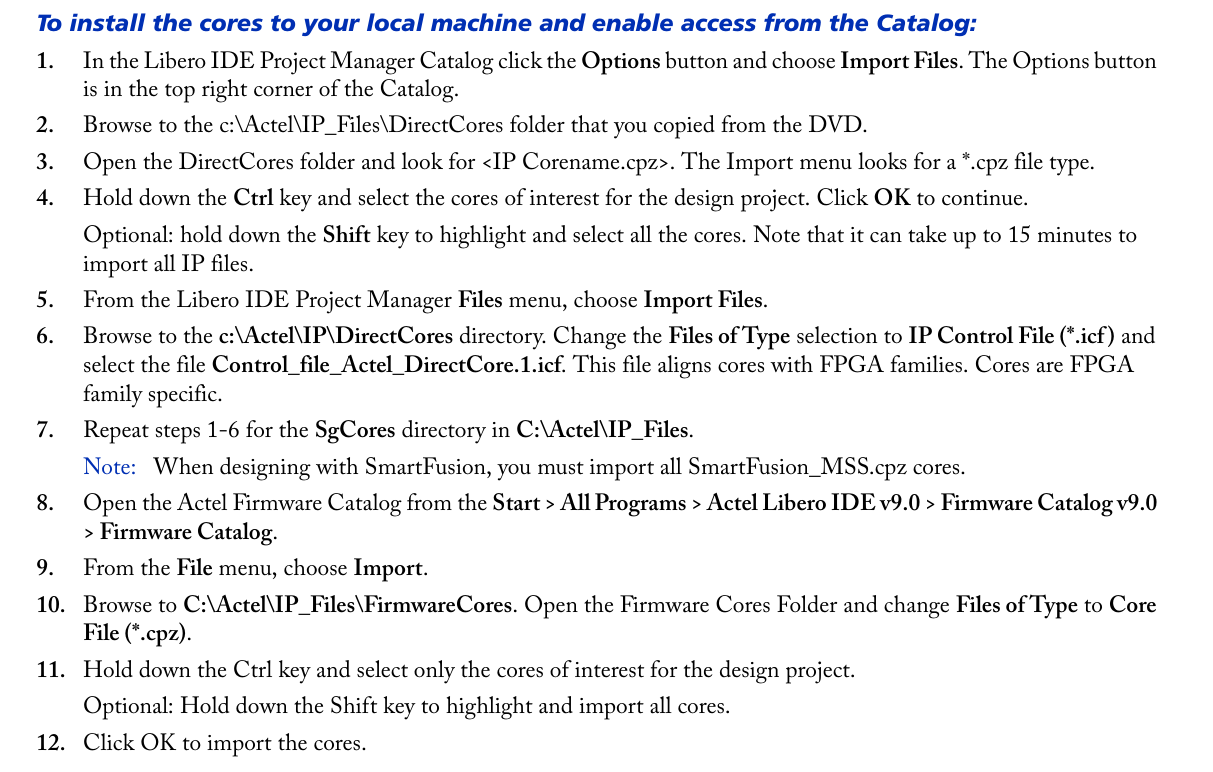

        以下是官方说明：

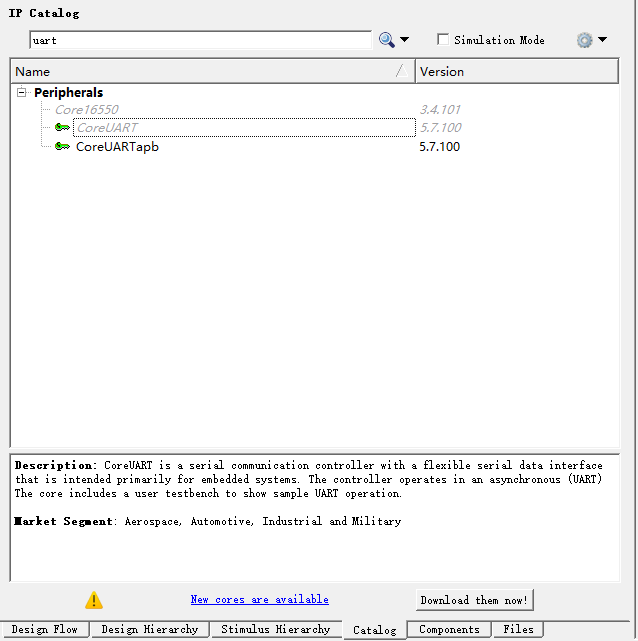

未安装前的状态：

选择导入

浏览到对应位置，选中导入

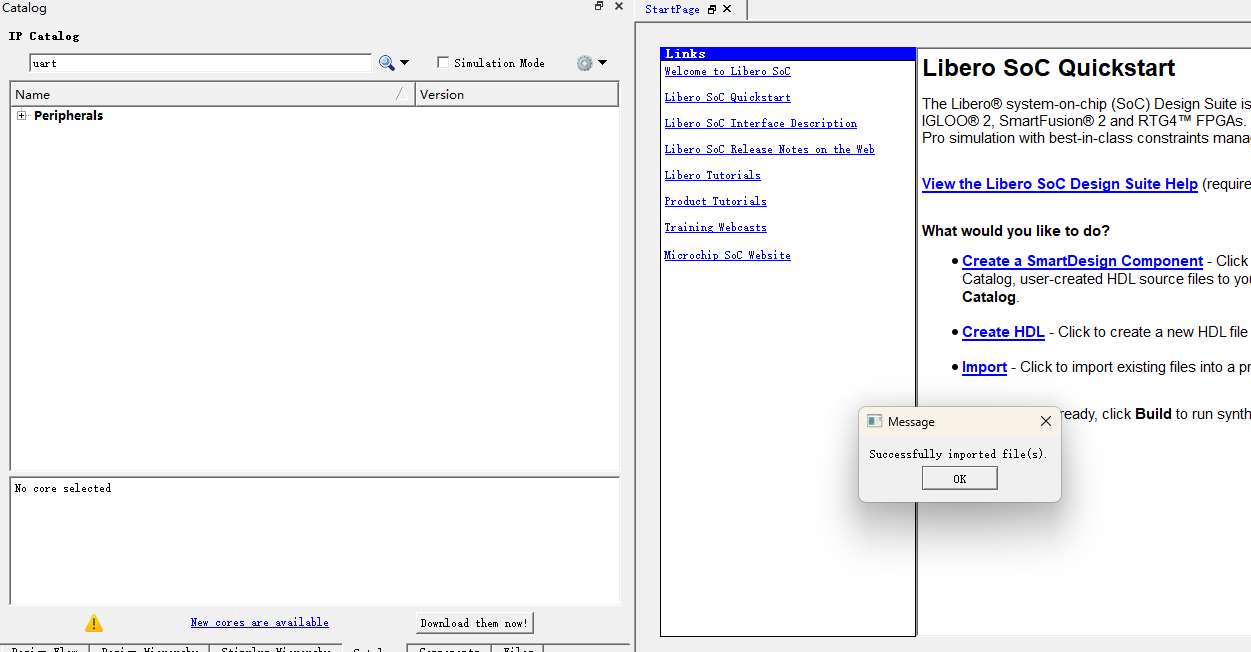

导入成功
