汇编：电子计数器
一、 实验要求
- 掌握数码管显示方式
- 掌握软件延时方法
- 掌握键盘扫描及去抖动方法
二、 实验设计
1.整体思路
- 主循环中，先检查K1是否被按下。若K1被按下，计数器R1加1，并跳转到显示部分。若K1未被按下，则继续执行下一步。
- 检查K2是否被按下。若K2被按下，计数器R1减1，并跳转到显示部分。若K2未被按下，则继续执行下一步。
- 检查是否长按K1。若K1被长按，计数器R1会连续加1，直到K1被松开。若K1按键未被长按，则跳转回主循环。
- 显示部分将计数器R1的值通过数码管显示出来。首先点亮LED3（百位），然后通过除法运算获取百位的值，并在数码管显示表中查找对应的值，最后将该值输出到P0口供数码管显示。接着依次点亮LED2（十位）和LED1（个位），并进行相应的除法运算和数码管显示操作。
- 最后，通过延时函数控制数码管的稳定性，然后跳转回主循环，继续执行按键检测和数码管显示操作。

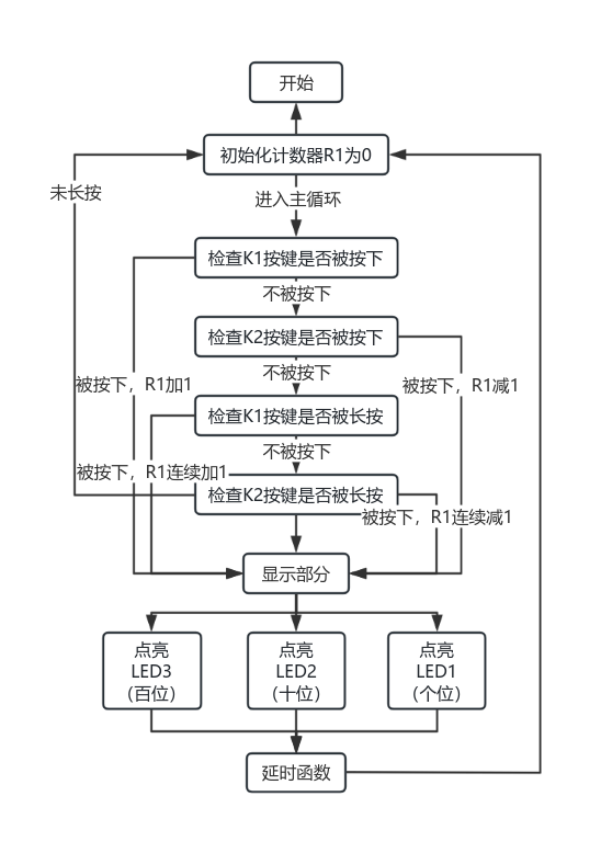

2.流程图
3.主要模块设计思路及分析
（1）MAIN模块：
- 检查K1按键是否被按下，如果按下则执行加1操作并跳转到DISPLAY部分进行数码管显示。
- 如果K1未被按下，检查K2按键是否被按下，如果按下则执行减1操作并跳转到DISPLAY部分进行数码管显示。
- 如果K1和K2都未被按下，则继续检查K1是否长按，如果长按则连续执行加1操作。
（2）DISPLAY模块：
- 首先，根据R1的值计算百位、十位和个位，并通过移位操作将各位数值依次送入P0口以控制数码管的显示。
- 每次显示完一位数字后，调用DELAY延时函数以确保数码管有足够的响应时间。
- 最后，跳转回MAIN继续循环执行按键检测和数码管显示。

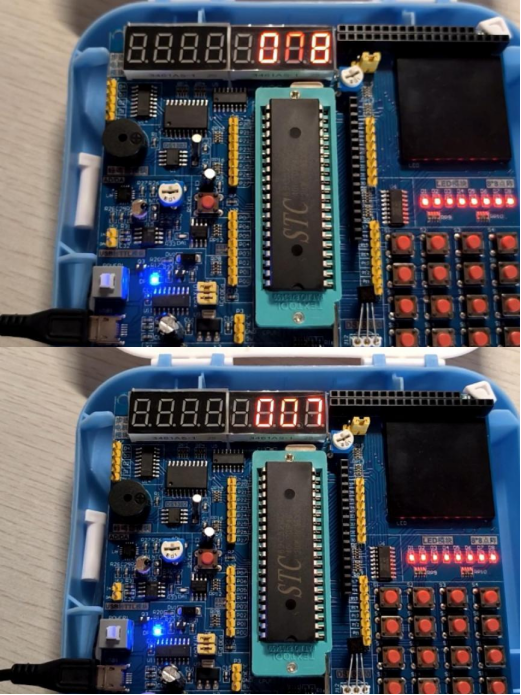

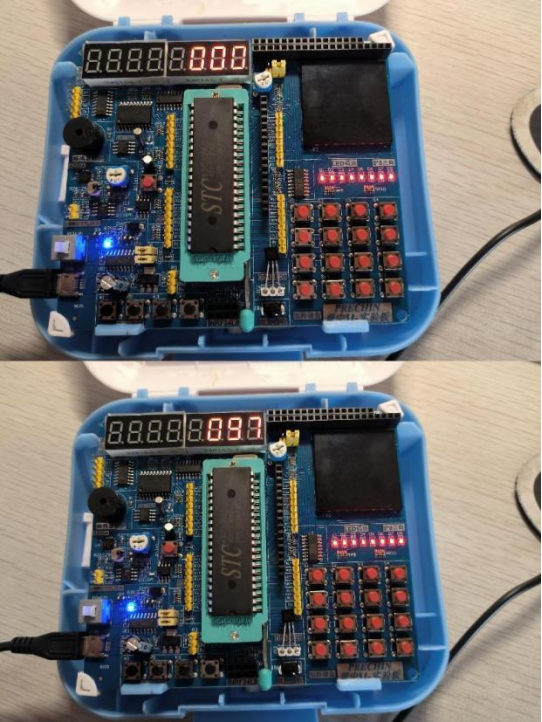

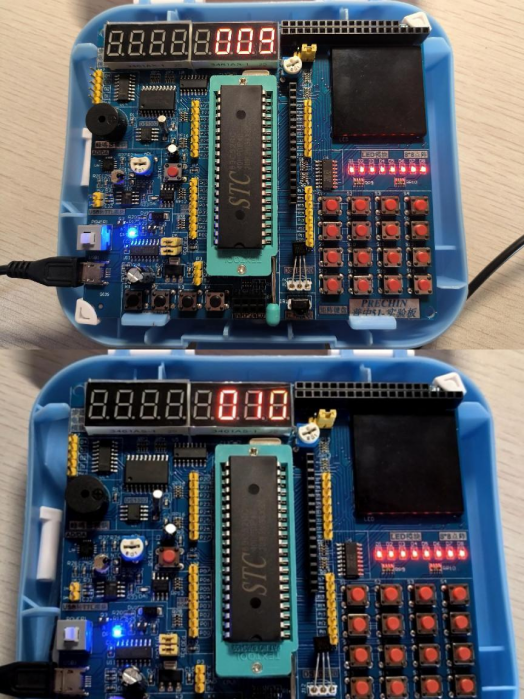

三、 实现效果
四、 总结
- 延时函数在这个代码中用于产生一定的延时，以确保LED的显示稳定。但是一开始写的代码都无法运行，最后采用了同学的延时函数代码。
- 关于显示函数，采用了之前学习C语言时编写函数的思路，通过个十百位分别除以0、10、100来取各个位最终应该显示的数字。
- 通过这次实验我学会了如何利用单片机的I/O端口控制外围设备（LED和数码管），并通过按键输入来控制计数器的增减。
ORG 0000HMOV R1, #0 ; 初始化R1为0MAIN:; 检查K1是否被按下MOV P3, #0FFHMOV A, P3CPL A JNB ACC.0, CHECK_K2 ; 跳转到检查K2是否被按下; K1被按下，计数器加1INC R1LJMP DISPLAYCHECK_K2:; 检查K2是否被按下MOV P3, #0FFHMOV A, P3CPL AJNB ACC.1, CHECK_K1 ; 跳转到检查K1是否被按下; K2被按下，计数器减1DEC R1LJMP DISPLAYCHECK_K1:; 检查是否长按K1MOV P3, #0FFHMOV A, P3CPL AJNZ MAIN ; 如果没有按键输入，则返回主循环; K1长按，连续加1MOV P3, #0FFHMOV A, P3CPL AJZ CHECK_K1 ; 继续检查是否长按K1DISPLAY:MOV P2, #8 ; 点亮LED3（百位）MOV A, R1 MOV B, #100DIV ABMOV DPTR, #TABLEMOVC A, @A+DPTRMOV P0, ALCALL DELAYMOV P2, #4 ; 点亮LED2（十位）MOV A, BMOV B, #10DIV ABMOVC A, @A+DPTRMOV P0, ALCALL DELAYMOV P2, #0 ; 点亮LED1（个位）MOV A, BMOVC A, @A+DPTRMOV P0, ALCALL DELAYLJMP MAINDELAY: ;延时函数MOV R5, #100
DELAY0:MOV R6, #1
DELAY1:MOV R7, #20
DELAY2:DJNZ R7, DELAY2DJNZ R6, DELAY1DJNZ R5, DELAY0RETTABLE:DB 3FH, 06H, 5BH, 4FH, 66H, 6DH, 7DH, 07H, 7FH, 6FH ; 数码管显示表END
