基于正点原子阿波罗F429开发板的LWIP应用（1）——网络ping通
说在开头
正点原子F429开发板主芯片采用的是STM32F429IGT6，网络PHY芯片采用的是LAN8720A(V1)和YT8512C(V2)，采用的是RMII连接，PHY_ADDR为0；在代码中将会对不同的芯片做出适配。
CubeMX版本：6.6.1；
F4芯片组Pack包版本：STM32Cube FW_F4 V1.27.0；
1、CubeMX配置过程
- 打开System Core点击RCC使能外部高速时钟（25M晶振）和低速设置时钟（32.768K晶振）；
- 打开RTC：点击Timers——>RTC，勾选“Active ClockSource”，其余参数保持默认

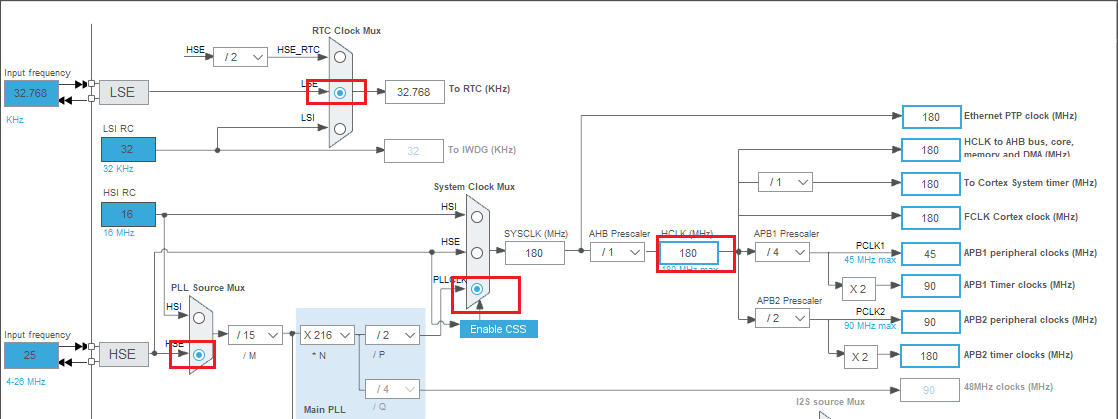

- 打开Clock Configuration设置系统时钟树：系统时钟拉满，设为180M（记得时钟树需要手动设置PLL来源是HSE、sSystem Clock来源是HSE经过PLL分频后的PLLCLK）；将RTC的时钟源设为LSE(外部32.768K晶振)；
- 设置LED引脚，PB0和PB1都为GPIO_Output模式，默认输出低电平；
- 使能串口1：点击Connectivity——>USART1，模式设置为Asynchronous，其余参数默认；
- 使能I2C2：点击Connectivity——>I2C2，模式设置为I2C2，在下面的“Parameter Settings”将Primary slave address的值设为64（设置FC8574的地址是64），之后将I2C2的GPIO设置为PH4和PH5;
- 使能ETH：点击Connectivity——>ETH，设置为RMII模式，在下面的“Parameter Settings”将Primary slave address的值设为1536；在旁边的“NVIC Settings”勾选“ETH global interrupt”；将ETH_TXD0和ETH_TXD1的引脚设为PG13和PG14；

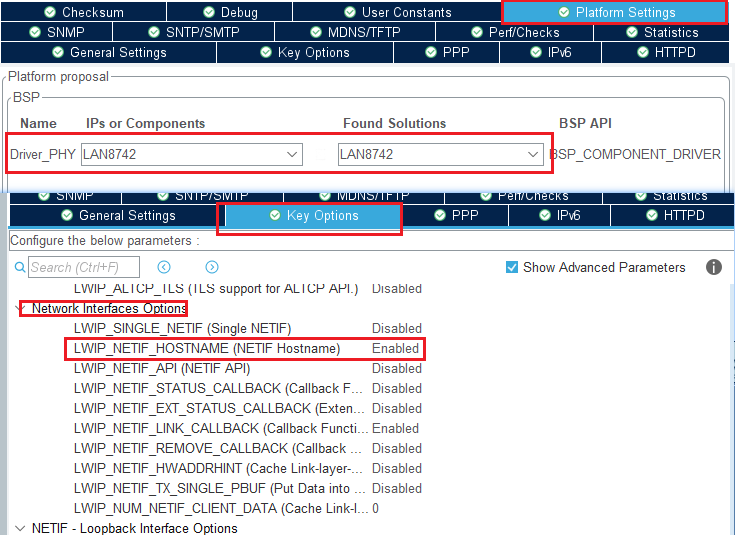

- 使能LWIP：点击Middleware——>LWIP，勾选Enable，在下面的“Platform Settings”将Driver PHY设为LAN8742，将BSP_COMPONENT_DRIVER也设为LAN8742；在下面的“Key Options”中找到“Network Interfaces Options”类，展开它的选项，将“LWIP_NETIF_HOSTNAME”设为Enable；

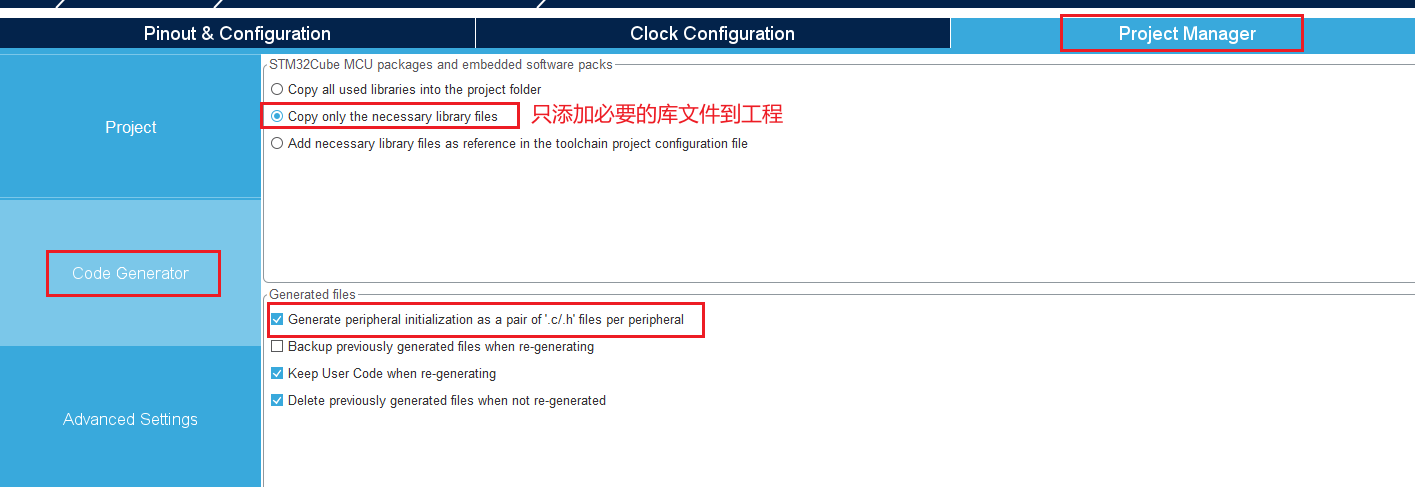

- 进入Project Manager页面设置工程设置：工程名和保存地址自定义，设置IDE为MDK；然后进入Code Generator选项,先勾选只添加必要的库文件到工程、然后勾选“Generate peripheral initialization as a pair of ".c/h' fles per periphera”，其含义是生成的外设初始化代码是否要拆分成.c和.h文件；
- 最后点击右上角的“GENENATE CODE”即可生成代码；
2、MDK代码修改

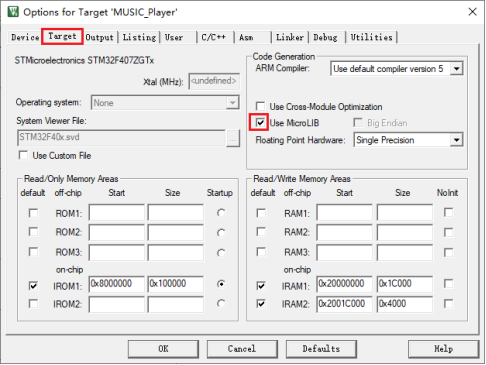

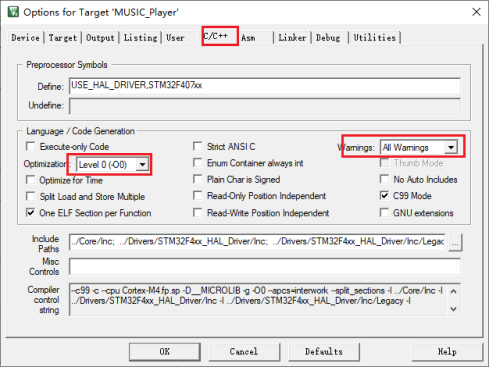

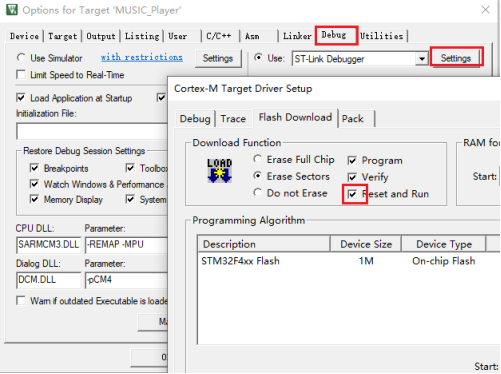

- 修改MDK设置；
- main.h添加头文件和宏定义；
#include "stdio.h" #include "string.h"#define LAN8720A 0 #define YT8512C 1extern uint8_t PHY_TYPE;#define YT8512C_PHYSCSR ((uint16_t)0x0011U) #define YT8512C_PHYSCSR_AUTONEGO_DONE ((uint16_t)0x0800U) #define YT8512C_PHYSCSR_HCDSPEEDMASK ((uint16_t)0xE000U) #define YT8512C_PHYSCSR_10BT_HD ((uint16_t)0x0000U) #define YT8512C_PHYSCSR_10BT_FD ((uint16_t)0x2000U) #define YT8512C_PHYSCSR_100BTX_HD ((uint16_t)0x4000U) #define YT8512C_PHYSCSR_100BTX_FD ((uint16_t)0x6000U) #define YT8512C_PHYSCSR_1000BTX_HD ((uint16_t)0x8000U) #define YT8512C_PHYSCSR_1000BTX_FD ((uint16_t)0xA000U) - usart.c添加串口重定向；
int fputc(int ch, FILE *f) {//具体哪个串口可以更改huart1为其它串口HAL_UART_Transmit(&huart1 , (uint8_t *)&ch, 1 , 0x0f);return ch; } - stm32f4xx_it.c添加程序运行指示灯LED；
//stm32f4xx_it.c开头添加：static uint16_t led_count = 0; //SysTick_Handler函数中“ HAL_IncTick();”后添加以下代码：led_count++;if(led_count >= 250){led_count = 0;HAL_GPIO_TogglePin(LED0_GPIO_Port, LED0_Pin);//LED0翻转} - i2c.c增加PCF8574驱动代码；
//i2c.c添加： void PCF8574_WriteBit(uint8_t IO_Num,uint8_t IO_Sta) {uint8_t IO_Sta_Get[2]={0};HAL_I2C_Master_Receive(&hi2c2, 0x40, IO_Sta_Get, 1, 1000);if(IO_Sta==0)//清零{IO_Sta_Get[0]=IO_Sta_Get[0]&(~(1<<IO_Num));}else{IO_Sta_Get[0]=IO_Sta_Get[0]|(1<<IO_Num);}HAL_I2C_Master_Transmit(&hi2c2, 0x40, IO_Sta_Get, 1, 1000); }uint8_t PCF8574_ReadBit(uint8_t IO_Num) {uint8_t IO_Sta_Get[2]={0};HAL_I2C_Master_Receive(&hi2c2, 0x40, IO_Sta_Get, 1, 1000);return IO_Sta_Get[0]; } //i2c.h添加： void PCF8574_WriteBit(uint8_t IO_Num,uint8_t IO_Sta); uint8_t PCF8574_ReadBit(uint8_t IO_Num); - lan8742.c增加PHY芯片适配代码；
//开头增加头文件： #include "main.h"//修改LAN8742_GetLinkState函数为如下内容： int32_t LAN8742_GetLinkState(lan8742_Object_t *pObj) {uint32_t readval = 0;/* Read Status register */if(pObj->IO.ReadReg(pObj->DevAddr, LAN8742_BSR, &readval) < 0){return LAN8742_STATUS_READ_ERROR;}/* Read Status register again */if(pObj->IO.ReadReg(pObj->DevAddr, LAN8742_BSR, &readval) < 0){return LAN8742_STATUS_READ_ERROR;}if((readval & LAN8742_BSR_LINK_STATUS) == 0){/* Return Link Down status */return LAN8742_STATUS_LINK_DOWN; }/* Check Auto negotiaition */if(pObj->IO.ReadReg(pObj->DevAddr, LAN8742_BCR, &readval) < 0){return LAN8742_STATUS_READ_ERROR;}/*判断BCR寄存器的第12位是否为1，1 开启自协商；0 关闭自协商*/if((readval & LAN8742_BCR_AUTONEGO_EN) != LAN8742_BCR_AUTONEGO_EN)//关闭{/*未开启自协商就读取BCR寄存器判断速率和双工状态：LAN8720A第13位，1：100M， 0 10M第8位，1：FULLDUPLEX， 0 HALFDUPLEXYT8512C:第6位+第13位：(0,1) 100M，(0,0)10M 第8位，1：FULLDUPLEX， 0 HALFDUPLEX*/if(PHY_TYPE == YT8512C){if((readval & 0x0040) == 0x0040) //只有在第6位为0时才可以通过判断第13位来判断状态{return LAN8742_STATUS_READ_ERROR;}}if(((readval & LAN8742_BCR_SPEED_SELECT) == LAN8742_BCR_SPEED_SELECT) && ((readval & LAN8742_BCR_DUPLEX_MODE) == LAN8742_BCR_DUPLEX_MODE)) {return LAN8742_STATUS_100MBITS_FULLDUPLEX;}else if ((readval & LAN8742_BCR_SPEED_SELECT) == LAN8742_BCR_SPEED_SELECT){return LAN8742_STATUS_100MBITS_HALFDUPLEX;} else if ((readval & LAN8742_BCR_DUPLEX_MODE) == LAN8742_BCR_DUPLEX_MODE){return LAN8742_STATUS_10MBITS_FULLDUPLEX;}else{return LAN8742_STATUS_10MBITS_HALFDUPLEX;} }else /* Auto Nego enabled 开启自协商*/{/*开启自协商后读取SR寄存器判断速率和双工状态：LAN8720A（SR寄存器地址：0x1f）：第12位：判断自协商状态，1 已完成自协商；0 未进行或未开启自协商第4到2位：001 = 10BASE-T half-duplex ==0x0004101 = 10BASE-T full-duplex ==0x0014010 = 100BASE-TX half-duplex ==0x0008110 = 100BASE-TX full-duplex ==0x0018YT8512C（SR寄存器地址：0x11）：--一定要在自协商结束后才有效第11位：判断自协商状态，1 已完成自协商；0 未进行或未开启自协商第15到13位：000 = 10BASE-T half-duplex ==0x0000001 = 10BASE-T full-duplex ==0x2000010 = 100BASE-TX half-duplex ==0x4000011 = 100BASE-TX full-duplex ==0x6000100 = 1000BASE-TX half-duplex ==0x8000101 = 1000BASE-TX full-duplex ==0xA000*/ if(PHY_TYPE == LAN8720A){if(pObj->IO.ReadReg(pObj->DevAddr, LAN8742_PHYSCSR, &readval) < 0){return LAN8742_STATUS_READ_ERROR;}/* Check if auto nego not done */if((readval & LAN8742_PHYSCSR_AUTONEGO_DONE) == 0){return LAN8742_STATUS_AUTONEGO_NOTDONE;}if((readval & LAN8742_PHYSCSR_HCDSPEEDMASK) == LAN8742_PHYSCSR_100BTX_FD){return LAN8742_STATUS_100MBITS_FULLDUPLEX;}else if ((readval & LAN8742_PHYSCSR_HCDSPEEDMASK) == LAN8742_PHYSCSR_100BTX_HD){return LAN8742_STATUS_100MBITS_HALFDUPLEX;}else if ((readval & LAN8742_PHYSCSR_HCDSPEEDMASK) == LAN8742_PHYSCSR_10BT_FD){return LAN8742_STATUS_10MBITS_FULLDUPLEX;}else{return LAN8742_STATUS_10MBITS_HALFDUPLEX;}}else if(PHY_TYPE == YT8512C){if(pObj->IO.ReadReg(pObj->DevAddr, YT8512C_PHYSCSR, &readval) < 0){return LAN8742_STATUS_READ_ERROR;} /* Check if auto nego not done */if((readval & YT8512C_PHYSCSR_AUTONEGO_DONE) == 0){return LAN8742_STATUS_AUTONEGO_NOTDONE;}if((readval & YT8512C_PHYSCSR_HCDSPEEDMASK) == YT8512C_PHYSCSR_100BTX_FD){return LAN8742_STATUS_100MBITS_FULLDUPLEX;}else if ((readval & YT8512C_PHYSCSR_HCDSPEEDMASK) == YT8512C_PHYSCSR_100BTX_HD){return LAN8742_STATUS_100MBITS_HALFDUPLEX;}else if ((readval & YT8512C_PHYSCSR_HCDSPEEDMASK) == YT8512C_PHYSCSR_10BT_FD){return LAN8742_STATUS_10MBITS_FULLDUPLEX;}else if ((readval & YT8512C_PHYSCSR_HCDSPEEDMASK) == YT8512C_PHYSCSR_10BT_HD){return LAN8742_STATUS_10MBITS_HALFDUPLEX;} }}return LAN8742_STATUS_READ_ERROR; } - lwip.c增加热插拔代码；
//修改ethernet_link_status_updated函数为如下内容： static void ethernet_link_status_updated(struct netif *netif) {if (netif_is_up(netif)){ /* USER CODE BEGIN 5 */netif_set_up(netif); #if(LWIP_DHCP == 1) dhcp_start(netif); #endifprintf("网线插入\n"); /* USER CODE END 5 */}else /* netif is down */{ /* USER CODE BEGIN 6 */netif_set_down(netif); #if(LWIP_DHCP == 1) dhcp_stop(netif); #endifprintf("网线拔出\n"); /* USER CODE END 6 */} } - ethernetif.c增加开启自协商和PHY复位代码
//low_level_init函数最后LAN8742_Init(&LAN8742);语句后添加开启自协商代码： LAN8742_StartAutoNego(&LAN8742); HAL_Delay(2000);//HAL_ETH_MspInit函数最后添加PHY识别和复位代码： #include "i2c.h" uint32_t regval; HAL_ETH_ReadPHYRegister(&heth, 0, 2, ®val);if (regval && 0xFFF == 0xFFF) /* 旧板卡（LAN8720A）*/ {PHY_TYPE = LAN8720A;PCF8574_WriteBit(7,1); /* 硬件复位 */HAL_Delay(100);PCF8574_WriteBit(7,0); /* 复位结束 */HAL_Delay(100); } else /* 新板卡（YT8512C） */ {PHY_TYPE = YT8512C;PCF8574_WriteBit(7,0); /* 硬件复位 */HAL_Delay(100);PCF8574_WriteBit(7,1); /* 复位结束 */HAL_Delay(100); } - main.c增加变量和业务代码；
//main.c开头添加： extern struct netif gnetif;uint8_t PHY_TYPE = LAN8720A;//main函数while(1)前增加以下代码： #if(LWIP_DHCP == 1)while(gnetif.ip_addr.addr == 0){MX_LWIP_Process();}printf("DHCP succeed:%d.%d.%d.%d\n\n", ((gnetif.ip_addr.addr)&0x000000ff), (((gnetif.ip_addr.addr)&0x0000ff00)>>8), (((gnetif.ip_addr.addr)&0x00ff0000)>>16), ((gnetif.ip_addr.addr)&0xff000000)>>24); #endif//main函数while(1)中增加以下代码：MX_LWIP_Process();
修改完成后编译：0警告和0错误；
烧录后插入路由器中串口打印板子的IP地址，我这打印的是：DHCP succeed:192.168.1.251。（一定要插入路由器中，因为当前代码采用的是DHCP模式，下一篇将教大家如何在此代码的基础上加入静态IP代码）
本文对应的MDK工程和CubeMX工程如下：
