MySQL进阶篇-InnoDB引擎（超细）

前言

本篇文章主要介绍InnoDB存储引擎，会从四个方面来详解InnoDB，分别是逻辑存储结构、架构、事务原理、MVCC四个方面来剖析InnoDB

逻辑存储结构

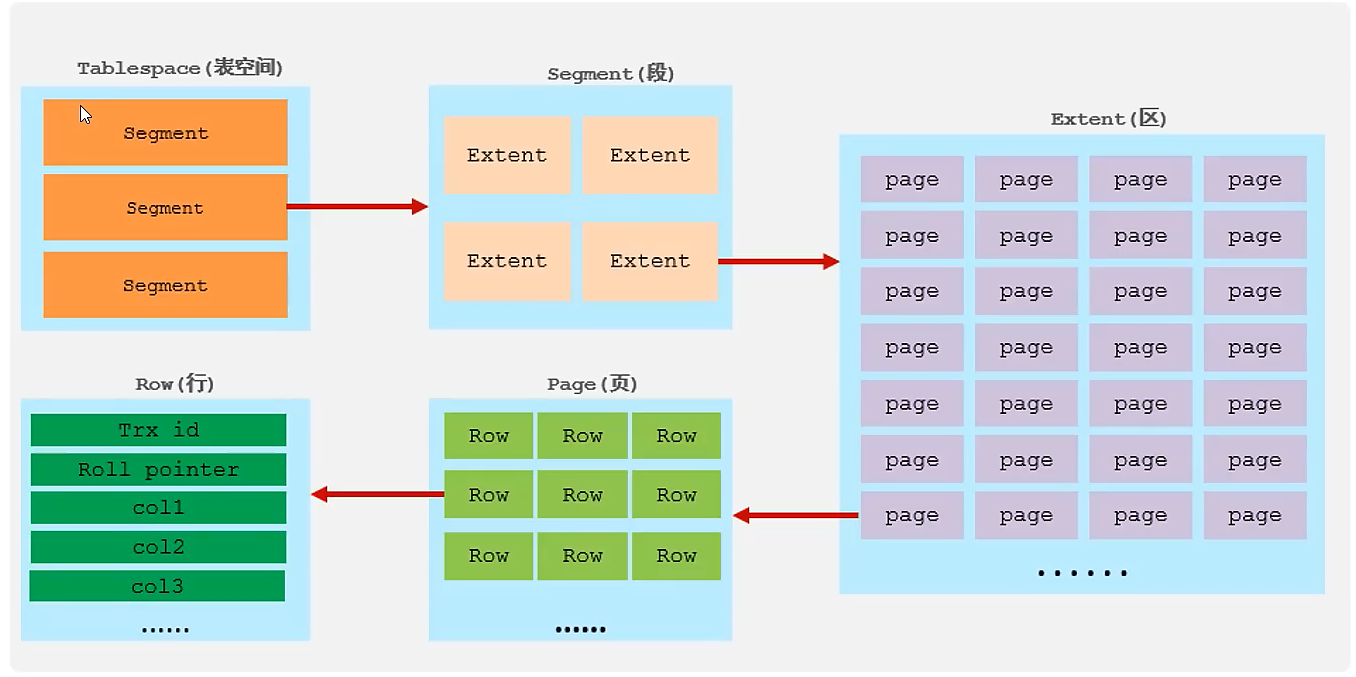

• 表空间(ibd文件) ,一个mysql实例可以对应多个表空间，用于存储记录、索引等数据。
• 段，分为数据段(Leaf node segment)、索引段 (Non-leaf node segment)、回滚段( Rollback segment) , InnoDB是索引组织表，数据段就是B+树的叶子节点，索引段即为B+树的非叶子节 点。段用来管理多个Extent (区)。
• 区，表空间的单元结构，每个区的大小为1M。默认情况下，InnoDB存储引擎页大小为16K，即一个区中这共有64个连续的页。
• 页，是InnoDB存储引擎磁盘管理的最小单元，每个页的大小默认为16KB。为了保证页的连续性, InnoDB 存储引擎每次从磁盘申请4-5个区。
• 行,InnoDB存储引擎数据是按行进行存放的。


推荐学习这个视频！
8分钟精通MySql存储结构

研究B+树结构在InnoDB中到底是怎么存储的

首先我们要知道在InnoDB中所有数据都是以B+树形式构建的，所有数据行都在主键的叶子节点中
不按照B+树这种来进行存储，而按照表-叶子节点或者非叶子节点这种方式区别存储，所以说一个B+树中的叶子节点和和非叶子节点可能不属于一个区
！！！一个节点是一页！！！这个是福鼎的
表空间
一个表对应一个表空间.ibd文件（mysql8后）
段
分为非叶子节点段（索引段）和叶子结点段（数据段）
非叶子节点段只存储索引信息，叶子结点段可能存储数据行也可能存储当前值+对应主键
段（Segment）是独立分配区（Extent）的单位
比如叶子结点段申请区A、B、C，非叶子节点段申请X、Y、Z
所以非叶子节点和叶子节点所在区是不一样的，因为他们所属的段不同
段去申请区，一个区包含64个连续的页

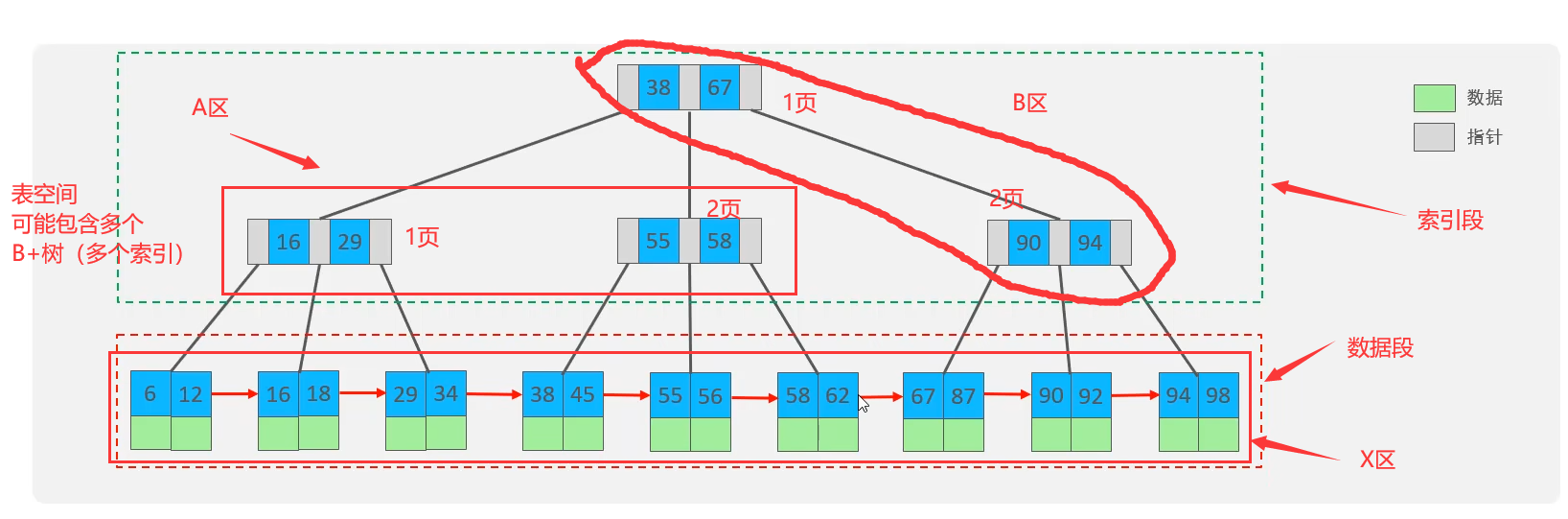

下面这个图很形象

有一种例外，就是当一棵树节点很少，会使用碎片区，该区可能包含多个段的页，即叶子节点和非叶子节点在一页的情况（了解即可）

架构

MySQL5.5版本开始，默认使用InnoDB存储引擎,它擅长事务处理，具有崩溃恢复特性,在日常开发中使用非常广泛。

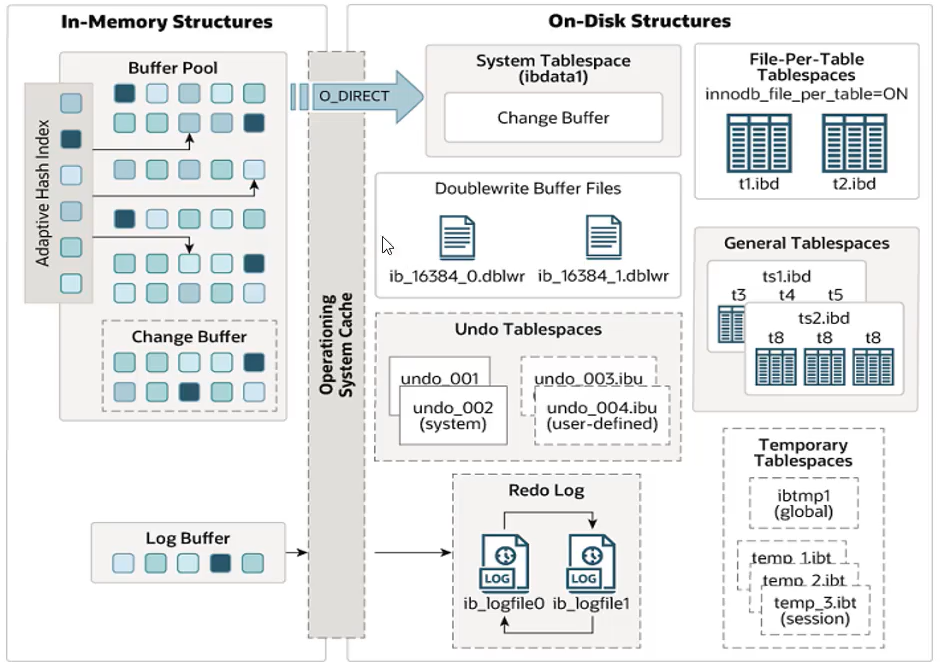

下面是InnoDB架构图,左侧为内存结构，右侧为磁盘结构。

内存结构

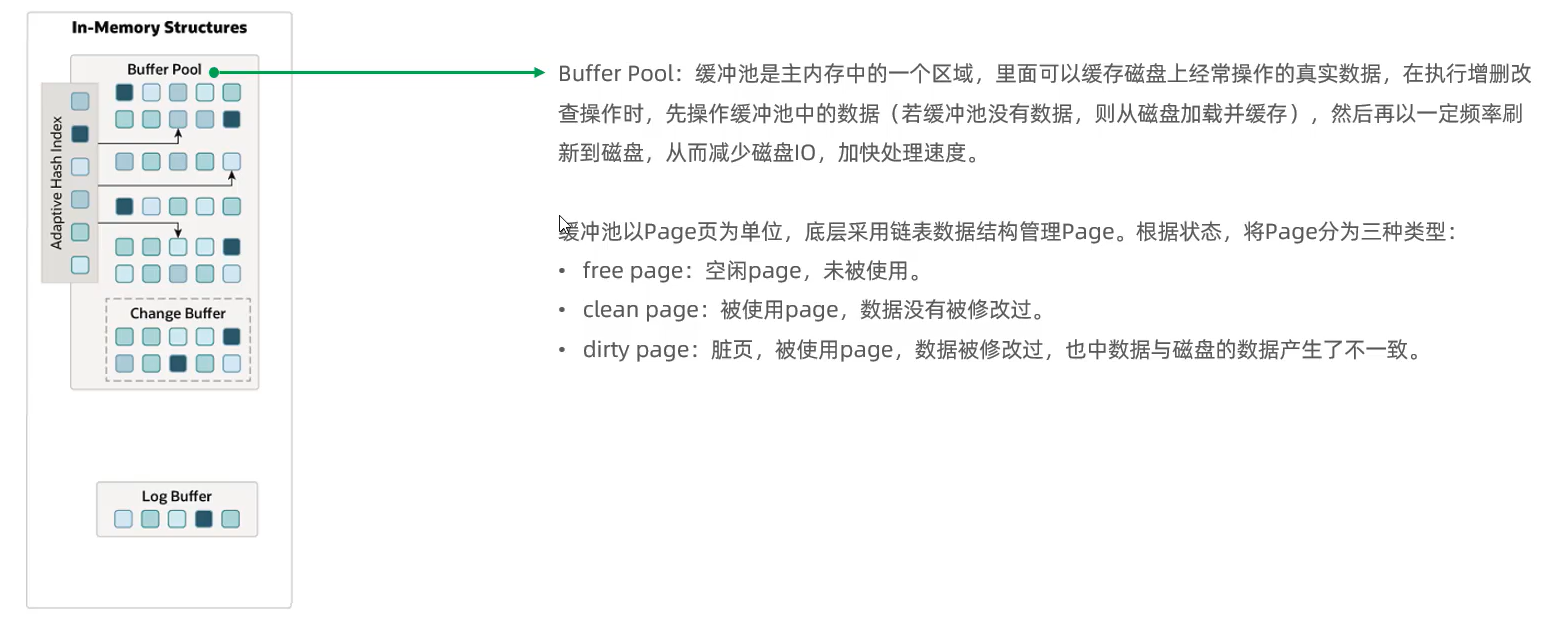

BufferPool缓冲池

写：缓冲池可以缓存一些磁盘上经常真实操作页数据（此处使用操作系统的LRU算法来决定那些也存入BufferPool），再统一时刻，将缓冲区中的脏页刷入磁盘，减少cpu直接操作磁盘，增强性能（类似于批量插入）
读：也可以从缓冲池读数据，解决了磁盘和内存数据不一致问题，写在缓存，读在缓存

关键特点：

• 目标是加速数据访问（读和写都依赖 Buffer Pool）。
• 如果数据页不在 Buffer Pool 中，需要先从磁盘加载到内存，再进行操作。
• BufferPool存储数据页按照


正常查询缓冲池数据如何查询

缓冲池有一个对应的hash表Page Hash Table
可以快速判断某个数据页（由 space_id + page_no 标识）是否已缓存在缓冲池中。
它仅管理页是否在缓冲池，不涉及具体行记录的位置。!!!

虽然说buffer pool的页是链式存储的
但是可以通过它的子页编号来查询缓冲池是否存储该页
如果存储就至改页继续查询
来达到B+树的查询方式

所以还是通过B+树的方式查询，比如说id=1 从根节点到id=1的叶子节点路径上的所有页都在buffer pool即可但在buffer pool中查询到

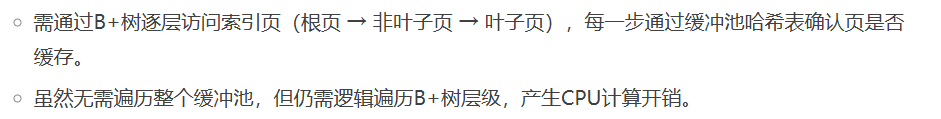

deepseek给出的流程，其实和我说的差不多

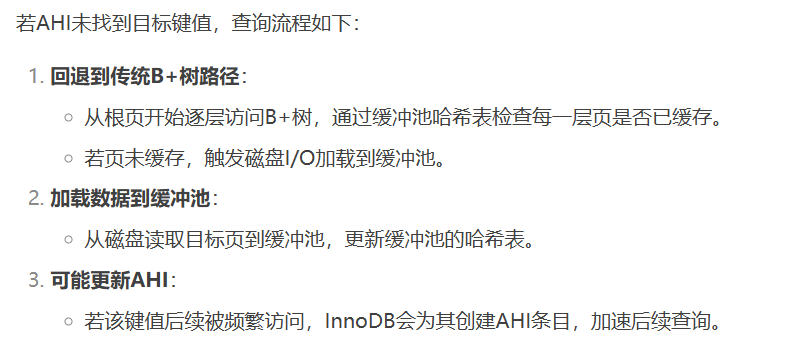

这里和下面的AHI有关系

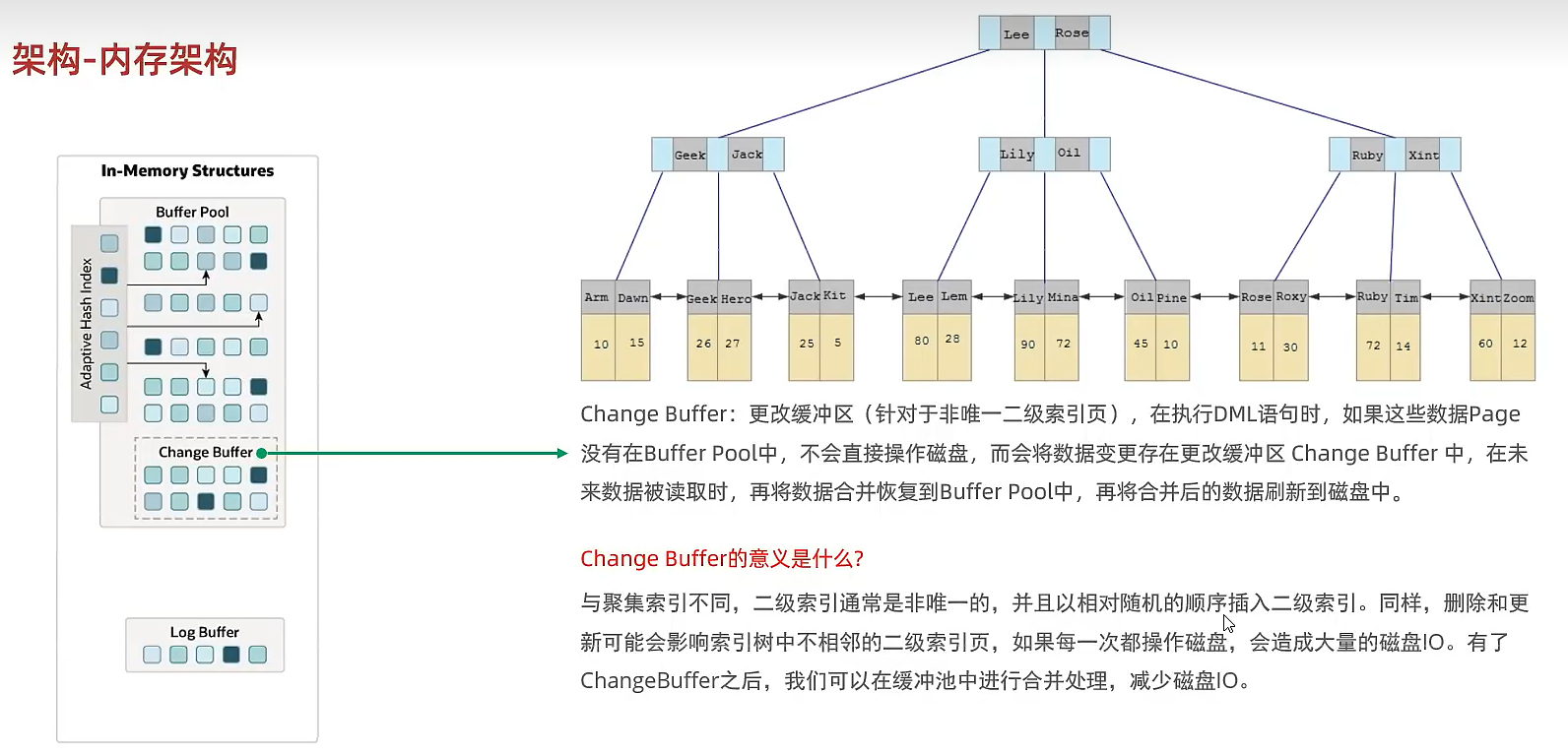

Change Buffer更改缓冲区

针对非唯一二级索引的 INSERT/UPDATE/DELETE 操作，若此时该数据并未在Buffer Pool中，将索引变更暂存到内存（Change Buffer），避免立即写入磁盘。
未来数据被读取，数据页加载到Buffer Pool，Change Buffer对应的修改操作合并到Buffer Pool的对应数据，再一次性写入硬盘（这次写入硬盘的操作可能包含多个DML语句）

关键特点：

• 目标是减少随机磁盘 I/O（尤其是写操作）。
• 通过延迟写入，将多次随机 I/O 合并为少量顺序 I/O。

why需要Change Buffer？

问题：
非唯一二级索引的更新通常是随机 I/O（索引页在磁盘上的位置分散）。
如果每次写入都直接操作磁盘，性能极差，磁针需要移动。

Change Buffer 的优化：
将多次索引变更暂存到内存，后续合并到 Buffer Pool 中的索引页，再批量刷盘。
例如：100 次 INSERT 操作可能合并为 1 次磁盘写入。

如果没有chage Buffer？
没有的话，因为DML是随机IO，每次我们操作的需要将对应的数据页加载到Buffer Pool，这个过程需要IO操作，随机IO耗时较久，所以将这个操作存储到changer pool，等对应数据页加载到buffer pool时（被读取）再合并，然后刷入磁盘，减少IO；

为什么主键或者唯一索引不用chage Buffer？
因为这些字段必须实时检查唯一性约束，因此索引页必须立即加载到 Buffer Pool 中，无法延迟写入。（加载到buffer pool只要加载进去的话就是唯一的，因为磁盘里有或者buffer pool原本就有都会冲突）
而非唯一二级索引：无需实时检查唯一性，可以安全延迟写入，完美适配 Change Buffer。

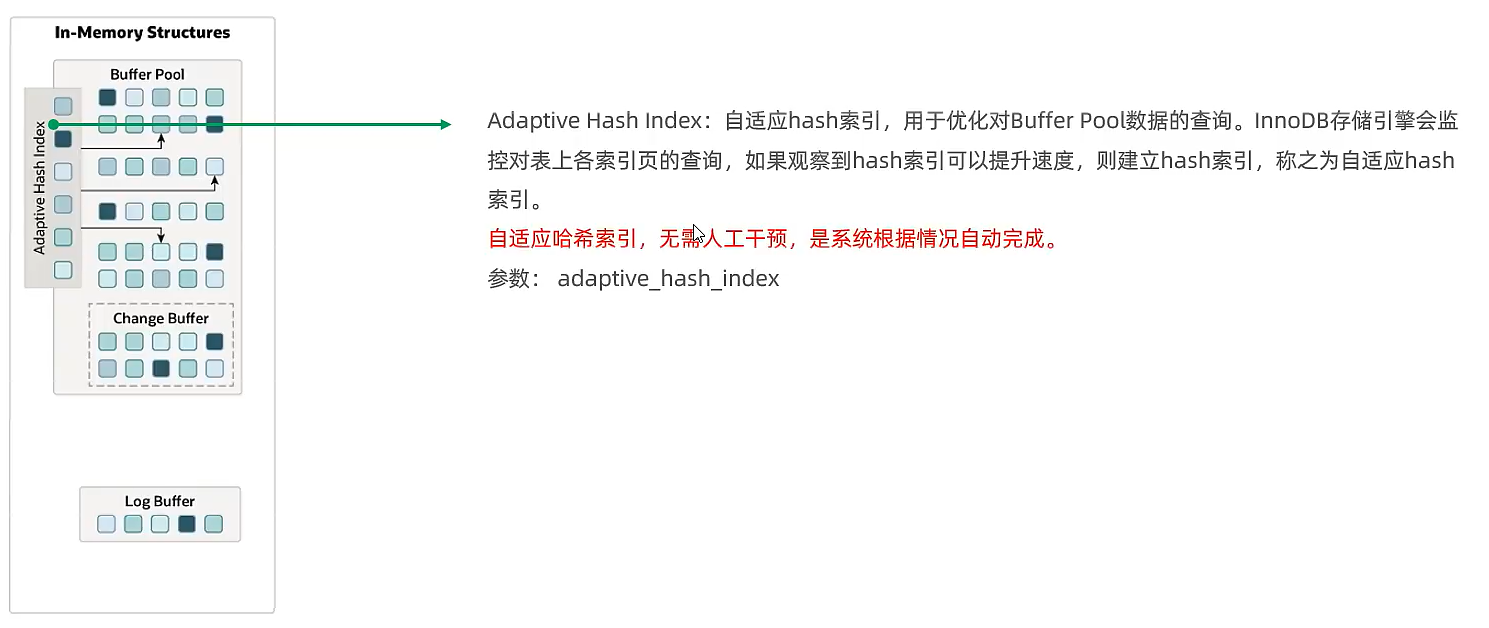

Adaptive Hash Index 自适应哈希索引

AHI 的目的是加速对已在缓冲池中的热点数据页的访问。，从原来的B+树转换为hash查询，针对于精确匹配(WHERE key = value)
当某些索引值被频繁访问时（如某主键被多次查询），InnoDB会为这些键值在内存中构建哈希条目。

AHI和Buffer Pool之间一些联系

buffer pool是以线性方式存储页的，但是又是页B+树的方式查询的
AHI里面存储V的是缓冲池中的页号+行号，就可以直接找到对应数据，而不用B+树那样逐层寻找

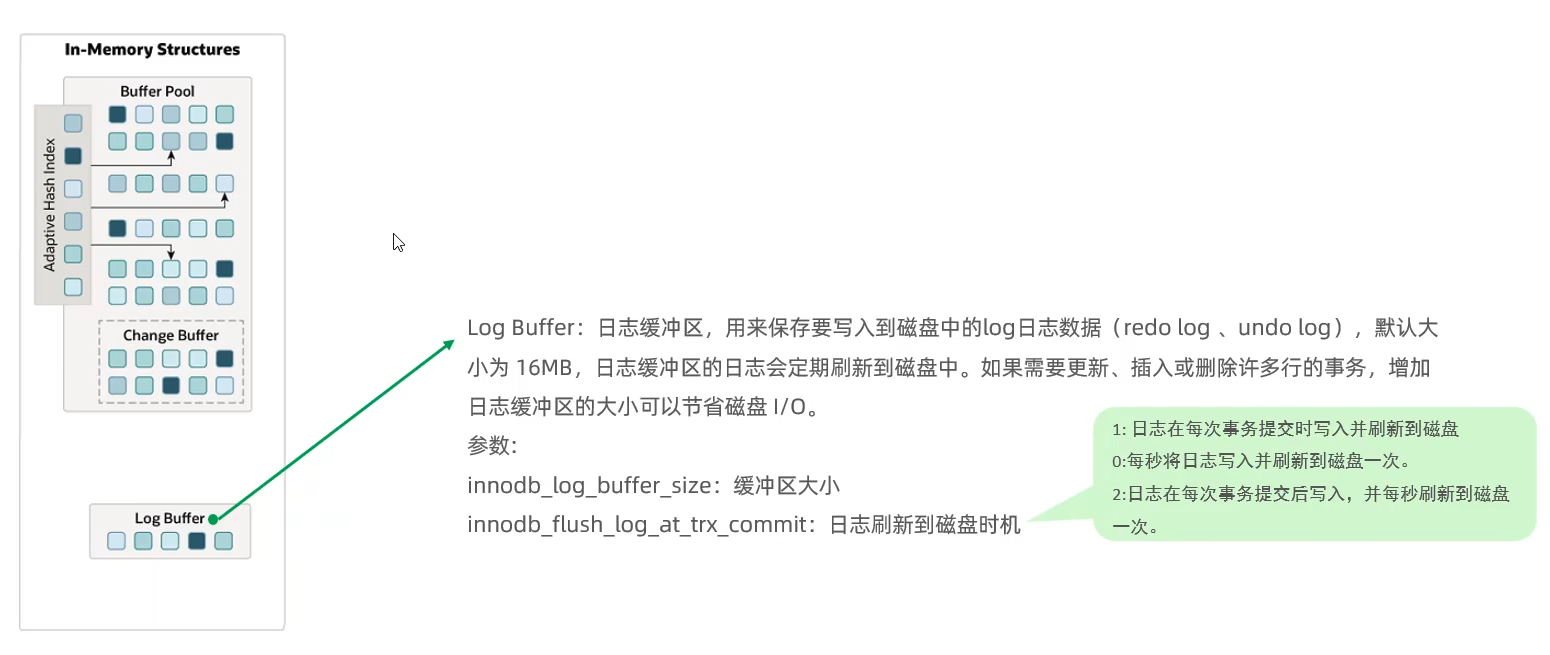

log Buffer

redo log和undo log后面会讲解到

磁盘结构

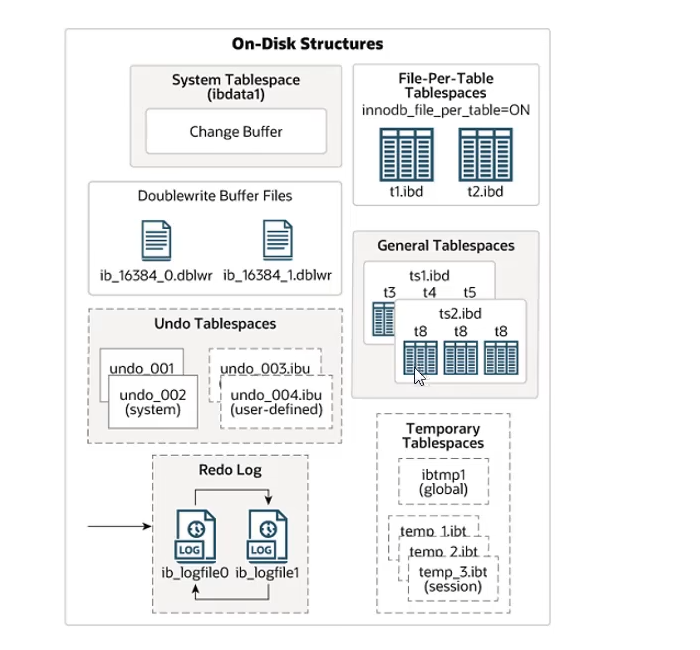

• System Tablespace 系统表空间
  是更改缓冲区Change Buffer 的存储区域。如果表在系统表空间而不是每个表文件或通用表空间中创建的，它也可能包含表和索引数据。(在MySQL5.x版本中还包含InnoDB数据字典、undolog等)

• File-Per-Table Tablespaces
  每张表的独立表空间，则每个表的文件表空间包含单个InnoDB表的数据和索引 ，并存储在文件系统上的单个数据文件中。 一个.ibd 对应一个表

• General Tablespaces 通用表空间
  需要通过 CREATE TABLESPACE 语法创建通用表空间，在创建表时，可以指定该表空间

# 创建通用表空间
CREATE TABLESPACE ts_name ADD DATAFILE 'file_name' ENGINE = engine_name;
# 创建表时指定表空间
CREATE TABLE xxx ... TABLESPACE ts_name;
#-----------举例-----------
create tablespace ts_01 add datafile 'mydb01.ibd' engine = innodb;
# 创建表空间成功后，后续创建表时 可以指定把表创建至该表空间里
use db1;
create table t1(id int primary key auto_increment, name varchar(10)) engine = innodb tablespace ts_01;

• Undo Tablespaces 撤销表空间

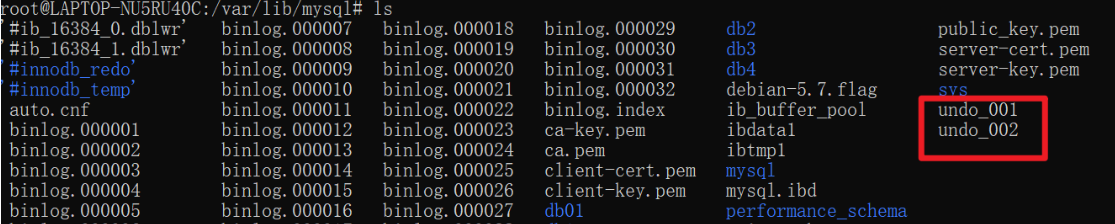

  撤销表空间，MySQL实例在初始化时会自动创建两个默认的undo表空间（初始大小16M），用于存储 undo log日志，undo_001, undo_002

• Temporary Tablespaces 临时会话表空间
  InnoDB 使用会话临时表空间和全局临时表空间。存储用户创建的临时表等数据。

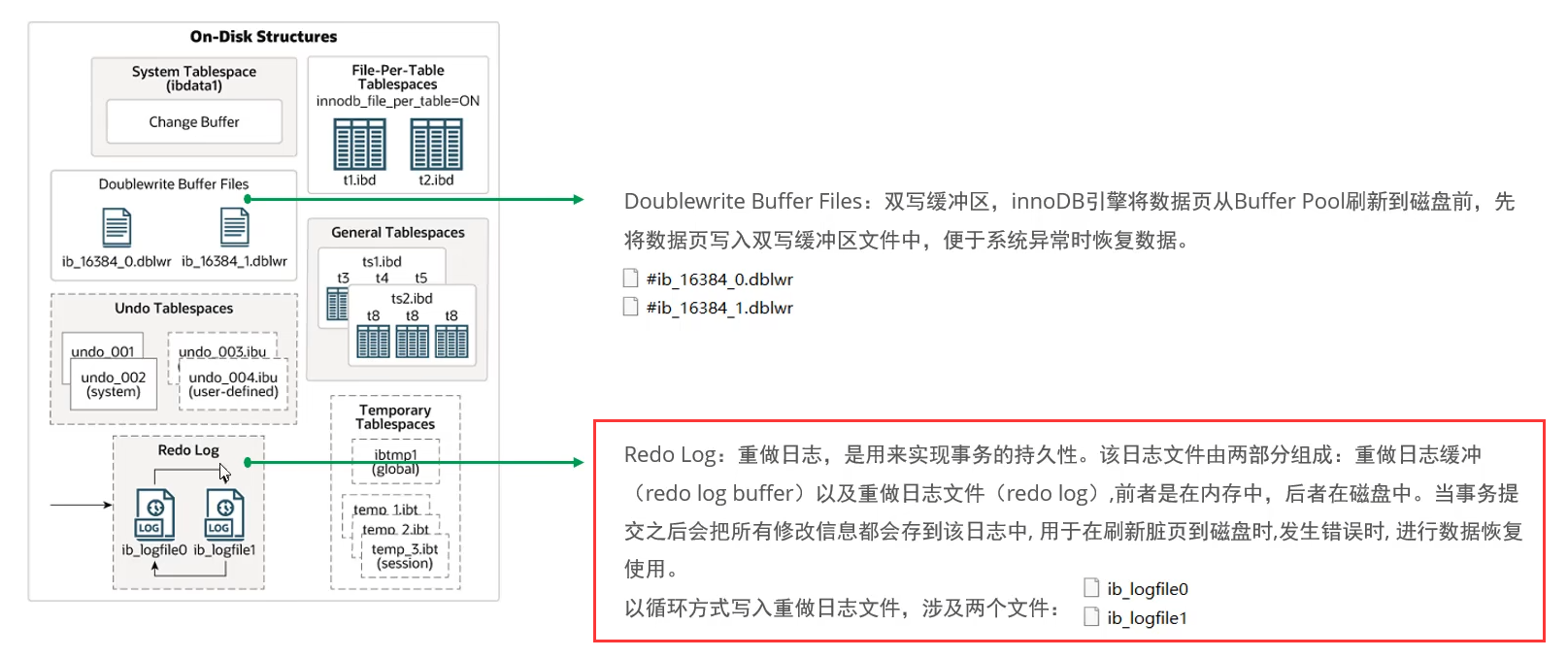

• Doublewrite Buffer Files 双写缓冲区
  双写缓冲区，innoDB引擎将数据页从Buffer Pool刷新到磁盘前，先将数据页写入双写缓冲区文件中，便于系统异常时恢复数据
• Redo Log 重做日志，用以实现事务持久性


为什么在内存的数据还需要存在磁盘中

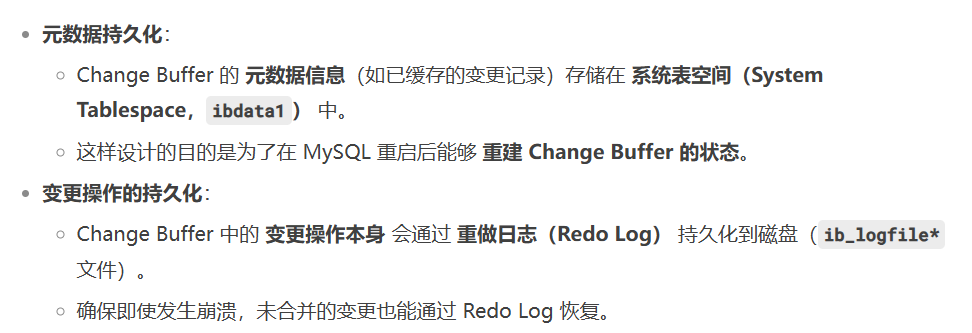

比如Change Buffer存储在内存的同时也存储在系统表空间（System Tablespace）

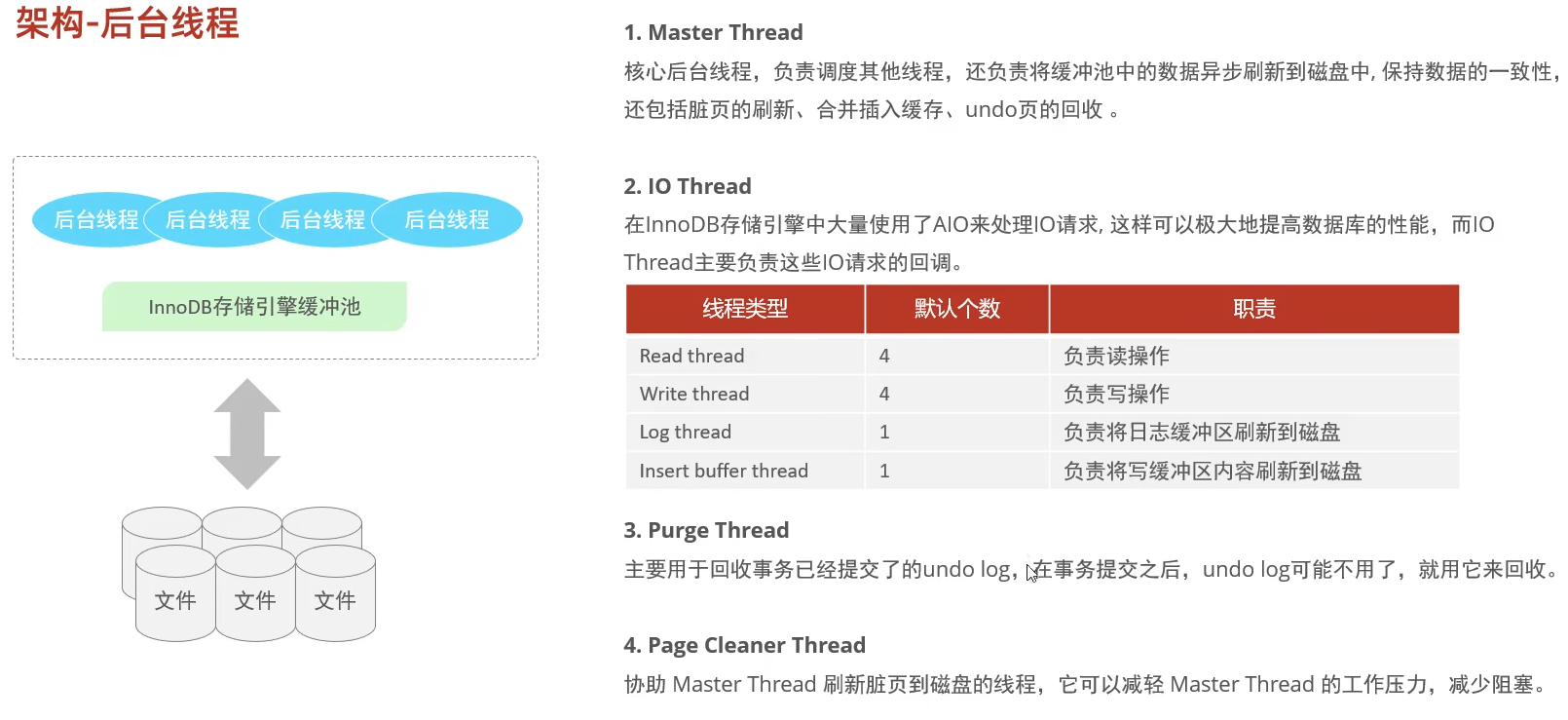

后台线程

这里介绍的都是将内存结构数据刷新到磁盘所用到的后台线程

事务原理

事务：一组操作的集合，要么全部成功，要么全部失败：

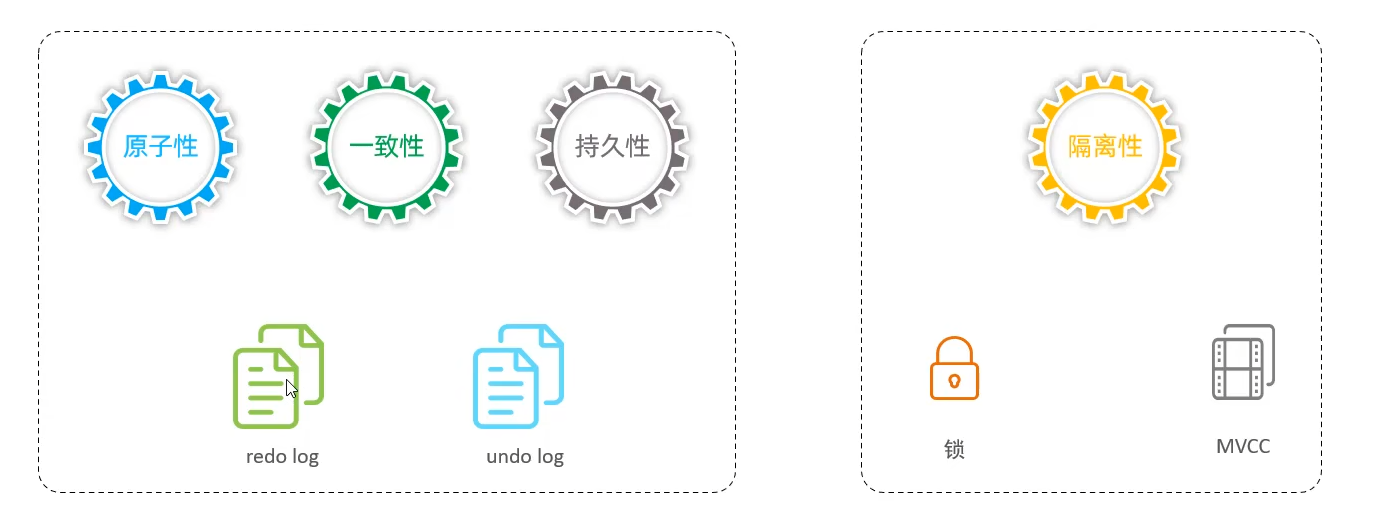

事务的四大特性：（ACID）原子性，一致性，隔离性，持久性

• A：事务是不可分割的最小操作单元，要么全部成功，要么全部失败

• C：事务完成时，必须使所有的数据都保持一致状态

• I：数据库系统提供的隔离机制，保证事务在不受外部并发操作影响的独立环境下运行

• D：事务一旦提交或回滚，它对数据库中的数据的改变就是永久的

事务的隔离级别：读未提交，读已提交，可重复读，串行化

redo log保证持久性，记录我们DML语句操作，先将顺序IO的redolog日志刷如磁盘，具体物理数据还在Buffer Pool中，某一时刻，将脏页刷磁盘，刷磁盘出错可以根据redolog日志进行恢复

redo log

• 持久性：redo log，重做日志
  记录事务提交时，对数据页的物理修改，实现事务的持久性
  包含两部分：重做日志缓冲（内存结构中的Log Buffer）与 磁盘的重做日志文件，提交后会把所有修改信息保存到该文件中，用于当刷新脏页到磁盘发生错误时 进行数据恢复使用

update/delete执行过程：
1.先看内存的BufferPool中有没有该页，如果没有该页则通过后台线程从磁盘中把页读到Buffer Pool
2.直接操作缓冲区中的数据，该页变成脏页
3.首先把数据页的物理变化记录在内存中的redologbuffer，commit 事务提交的时候，redologBuffer会直接把数据页变化刷新到磁盘当中，即ib_logfile0，ib_logfile1中
4.在某个时机 脏页以一定频率刷新到磁盘中进行持久化，若此时出错，则可以通过磁盘文件中的redo_log进行数据恢复
注：脏页刷入磁盘的时间点可能是buffer pool空间不足了，也可能是脏页的比例超过一个数值，也可能是定时刷
5.若脏页顺利写入磁盘，则redolog文件就不再需要，因此每过一段时间就清理一次redo log日志，是循环性的，不是永久的

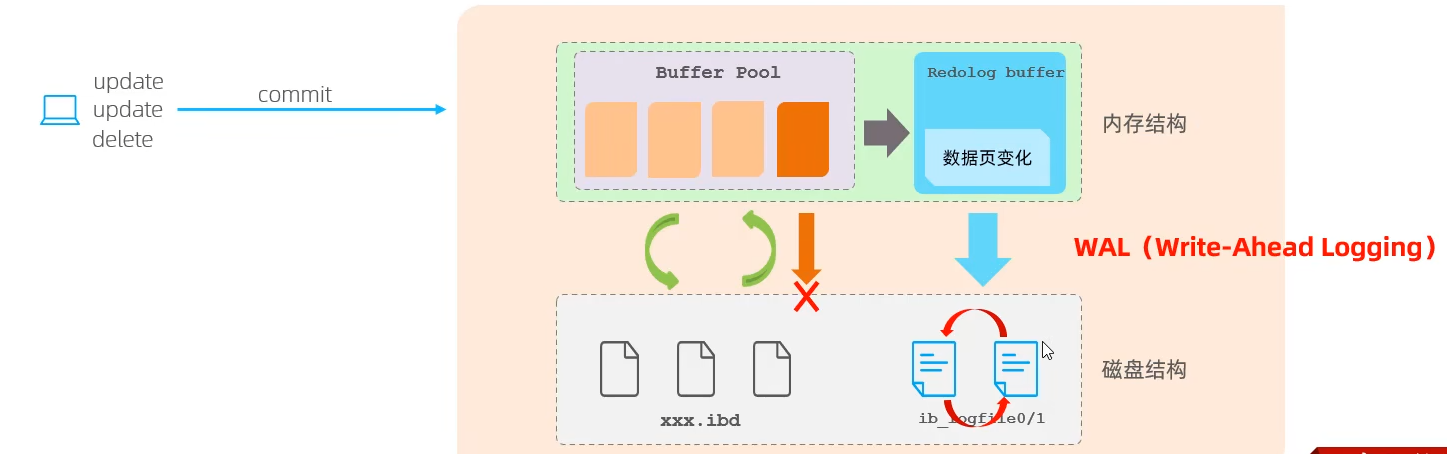

日志文件都是追加的，是顺序磁盘I/O，效率比数据在磁盘的随机存取快速的多，WAL 先写日志 Write-Ahead Logging预写式日志
而数据刷磁盘操作一般都是随机IO效率低，需要定时一起刷入，减少IO操作

• 原子性：undo log，回滚日志

1.用于记录被修改前的信息，作用包括两个：提供回滚 和 MVCC（多版本并发控制）
undo log 和 redo log 记录的物理日志不一样，它是逻辑日志。可以认为当delete一条记录时，undo log会记录一条对应的insert记录，反之亦然，当update一条记录时，它记录一条对应相反的 update记录（执行update之前 数据长的样子）。当执行rollback时，就可以从undo log中的逻辑记录读取到相应的内容并进行回滚

2.Undo log 销毁：undo log在事务执行时产生，事务提交时，并不会立即删除undo log，因为这些日志可能还用于MVCC

3.Undo log 存储：undo log采用段的方式进行管理和记录，存放在段中的rollback segment 回滚段中，内部包含1024个undo log segment
回滚段

MVCC

基本概念

当前读
读取的是记录的最新版本，读取时还要保证其他并发事务不能修改当前记录，会对读取的记录进行加锁。对于我们日常的操作，如:

select ... lgck in share mode(共享锁),
select .. for update
update、 insert、 delete(排他锁)

都是一 种当前读。
快照读
简单的select(不加锁)就是快照读,快照读,读取的是记录数据的可见版本，有可能是历史数据，不加锁，是非阻塞读。
Read Committed（读已提交）:每次select,都生成一个快照读。
Repeatable Read（可重复读）:开启事务后第一个select语句才是快照读的地方。
Serializable（串行化）:快照读会退化为当前读。

MVCC（Multi-Version Concurrency Control）

• 多版本并发控制。指维护一个数据的多个版本，使得读写操作没有冲突，快照读为MySQL实现
• MVCC提供了一个非阻塞读功能。MVCC的具体实现，还需要依赖于数据库记录中的三个隐式字段、undo log日志、readView

隐藏字段

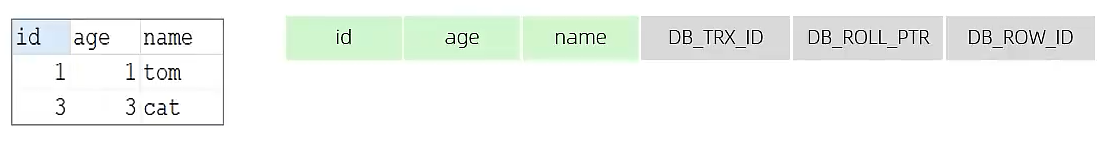

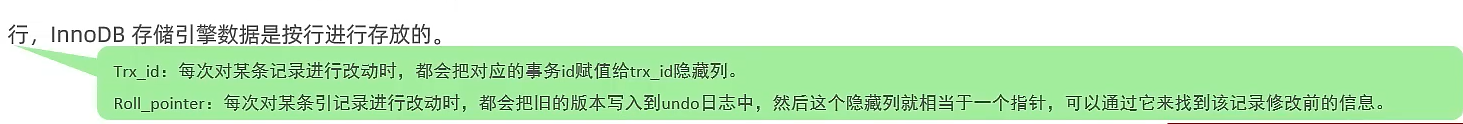

当你建立一个表的时候，会正常的给你三个字段，但是他还会生成隐藏的三个分别是上面灰色的部分：DB_TRX_ID, DB_ROLL_PTR, DB_ROW_ID。

隐藏字段	含义
DB_TRX_ID	最近修改事务ID，记录插入这条记录或最后一次修改该 记录的事务ID。
DB_ROLL_PTR	回滚指针，指向这条记录的上一个版本，用于配合undo log，指向上一个版本。
DB_ROW_ID	隐藏主键，如果表结构没有指定主键，将会生成该隐藏字段。

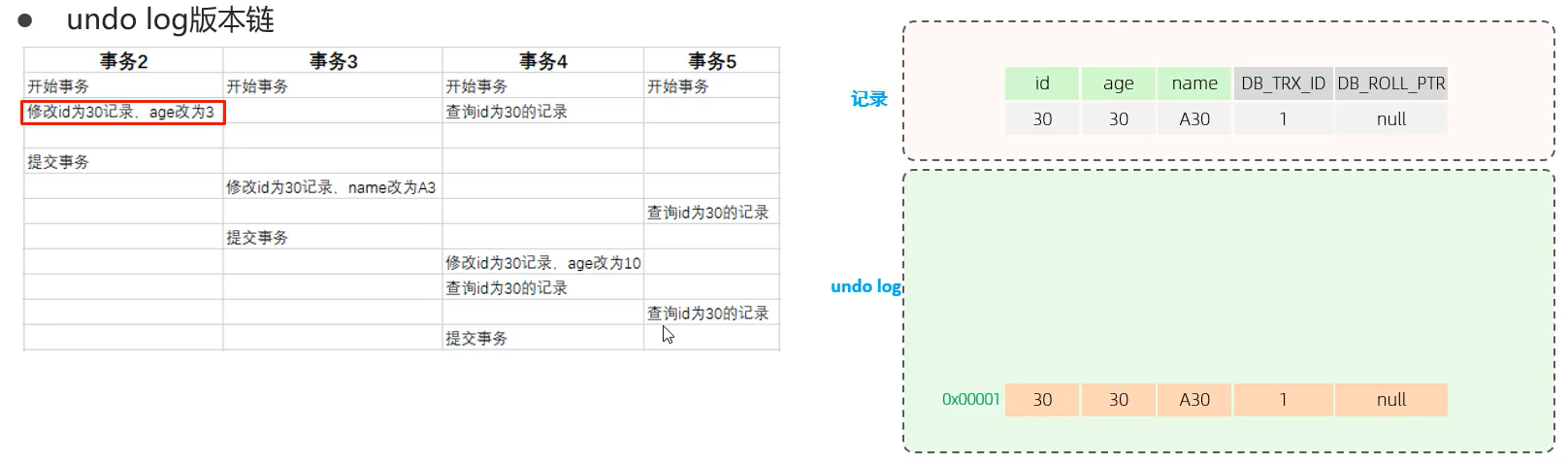

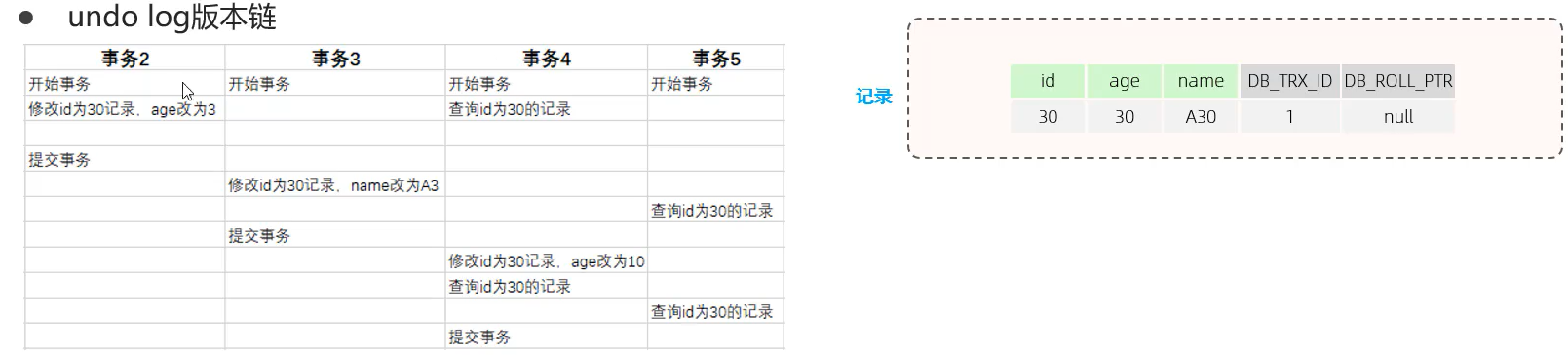

undo log版本链

undo log

• 回滚日志，在insert、 update、 delete的时候产生的便于数据回滚的日志。
• 当insert的时候，产生的undo log日志只在回滚时需要，在事务提交后，可被立即删除。
• 而update、delete的时候，产生的undo log日志不仅在回滚时需要，在快照读时也需要，不会立即被删除。

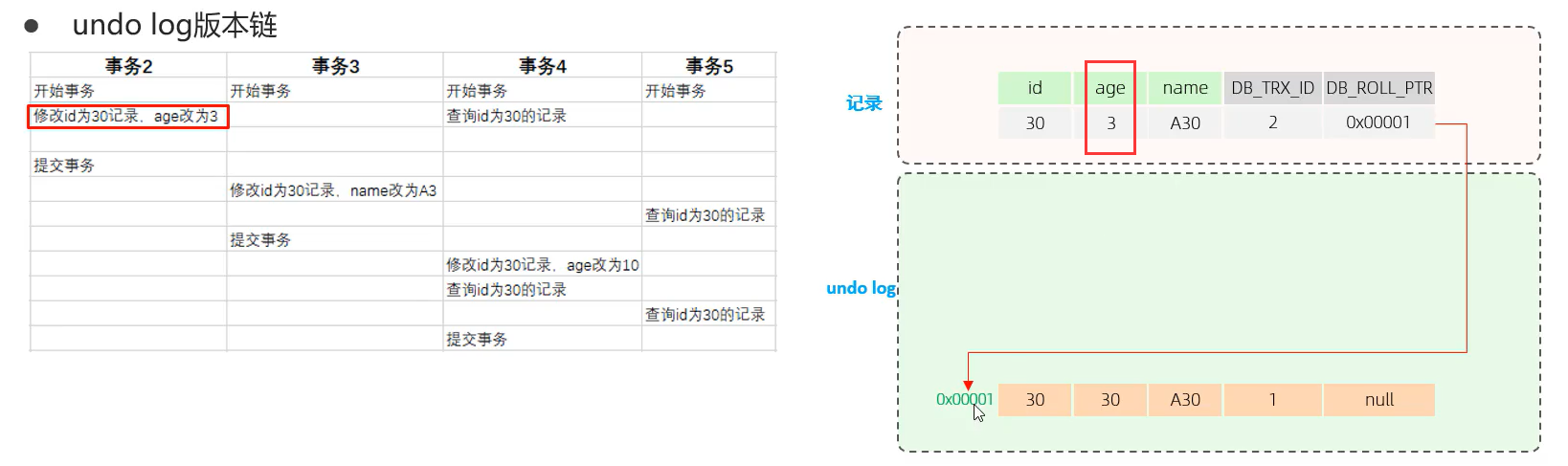

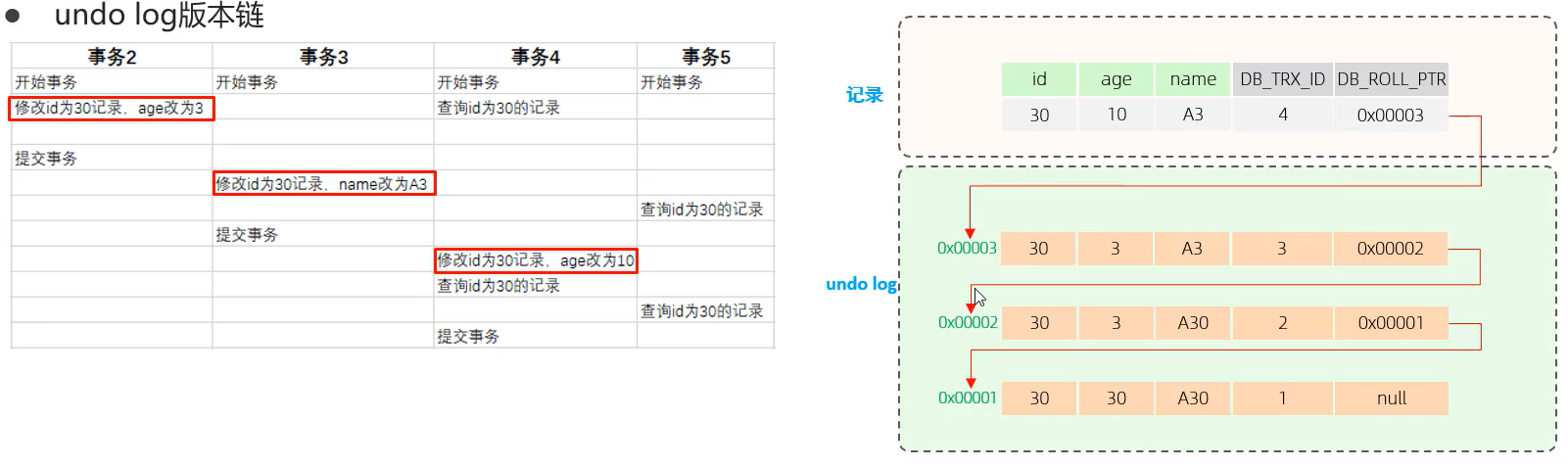

不同事务或相同事务对同一条记录进行修改，会导致该记录的undolog生成一条记录版本链表，链表的头部是最新的旧记录，链表尾部是最早的旧记录。

read view介绍

ReadView (读视图)是快照读SQL执行时MVCC提取数据的依据,记录并维护系统当前活跃的事务(未提交的) id。
ReadView中包含了四个核心字段：

字段	含义
m_ids	当前活跃的事务ID集合
min_trx_id	最小活跃事务ID
max_trx_id	预分配事务ID，当前最大事务ID+1 (因为事务ID是自增的)
creator_trx_id	ReadView创建者的事务ID

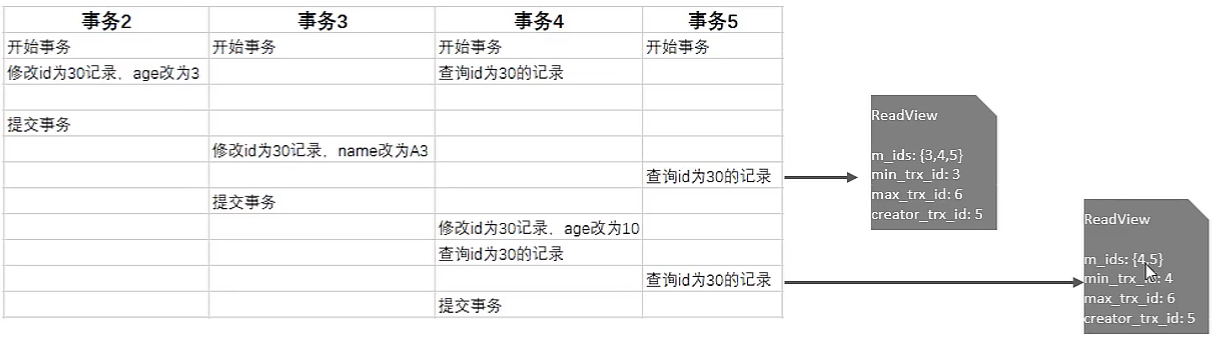

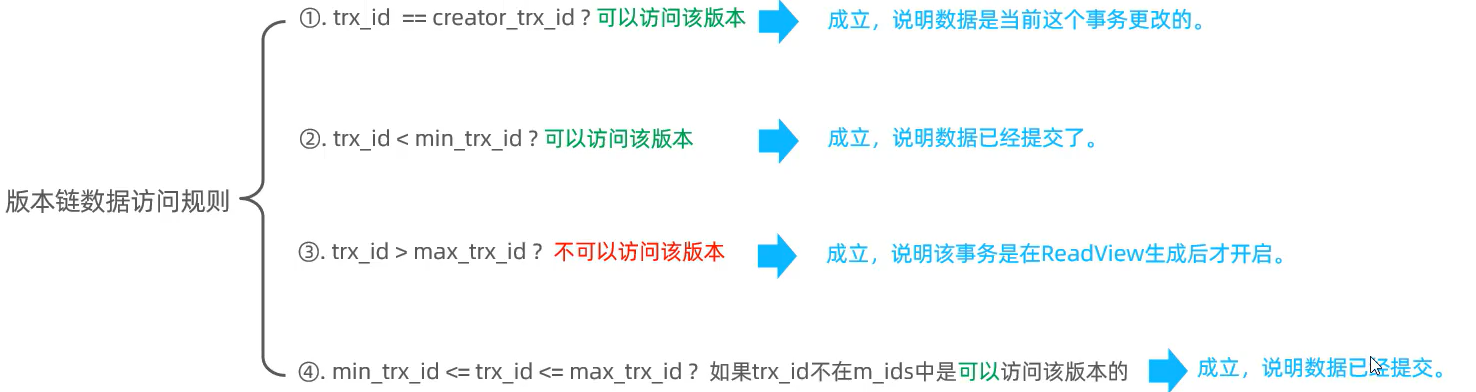

readview

trx_ id: 代表是当前事务ID对应数据项隐藏项的TDB_trx_ id

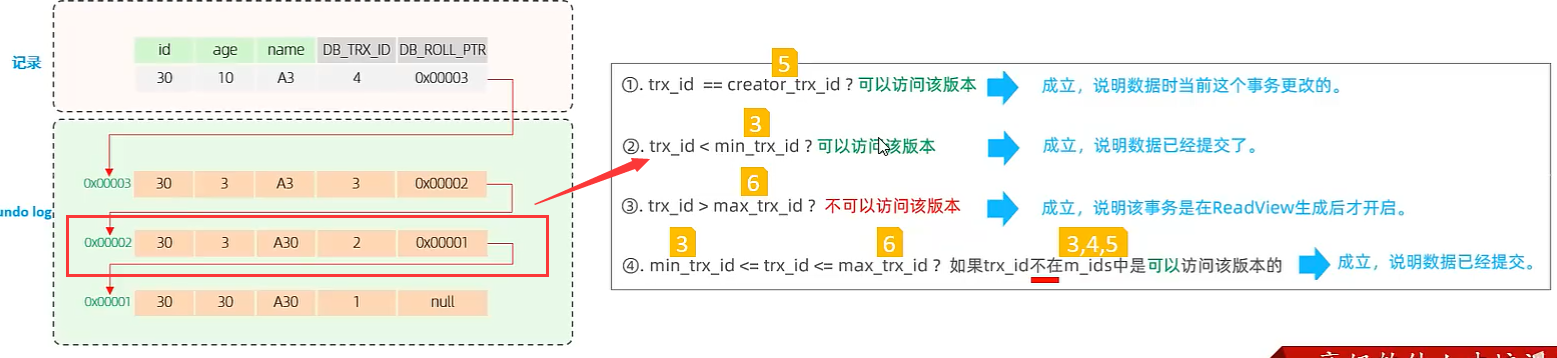

解释一下第四项，就是你事务是后开始的，前面的还没提交你就提交了，就会产生第四种结果，也是可读的

不同的隔离级别，生成ReadView的时机不同：
➢READ COMMITTED (读已提交)：在事务中每一次执行快照读时生成ReadView。
➢REPEATABLE READ(可重复读)：仅在事务中第一次执行快照读时生成ReadView, 后续复用该ReadView。

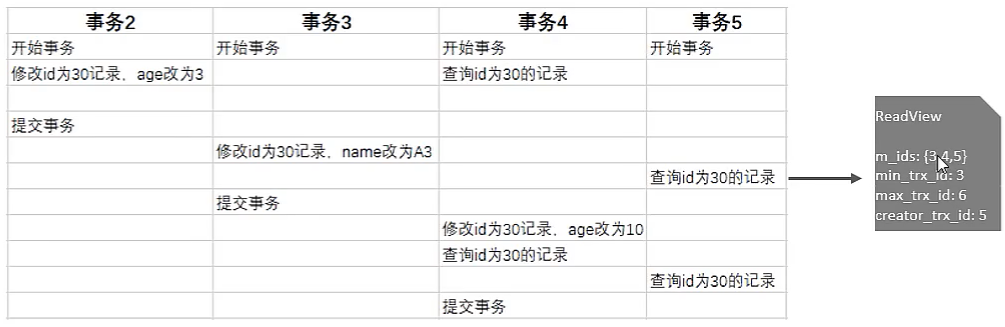

RC级别，读分析

RC隔离级别下，在事务中每一次执行快照读时生成ReadView。

RR级别，读分析

RR隔离级别下,仅在事务中第一次执行快照读时生 成ReadView,后续复用该ReadView。
