USB接口介绍

news 来源：原创 2025/5/19 11:21:50

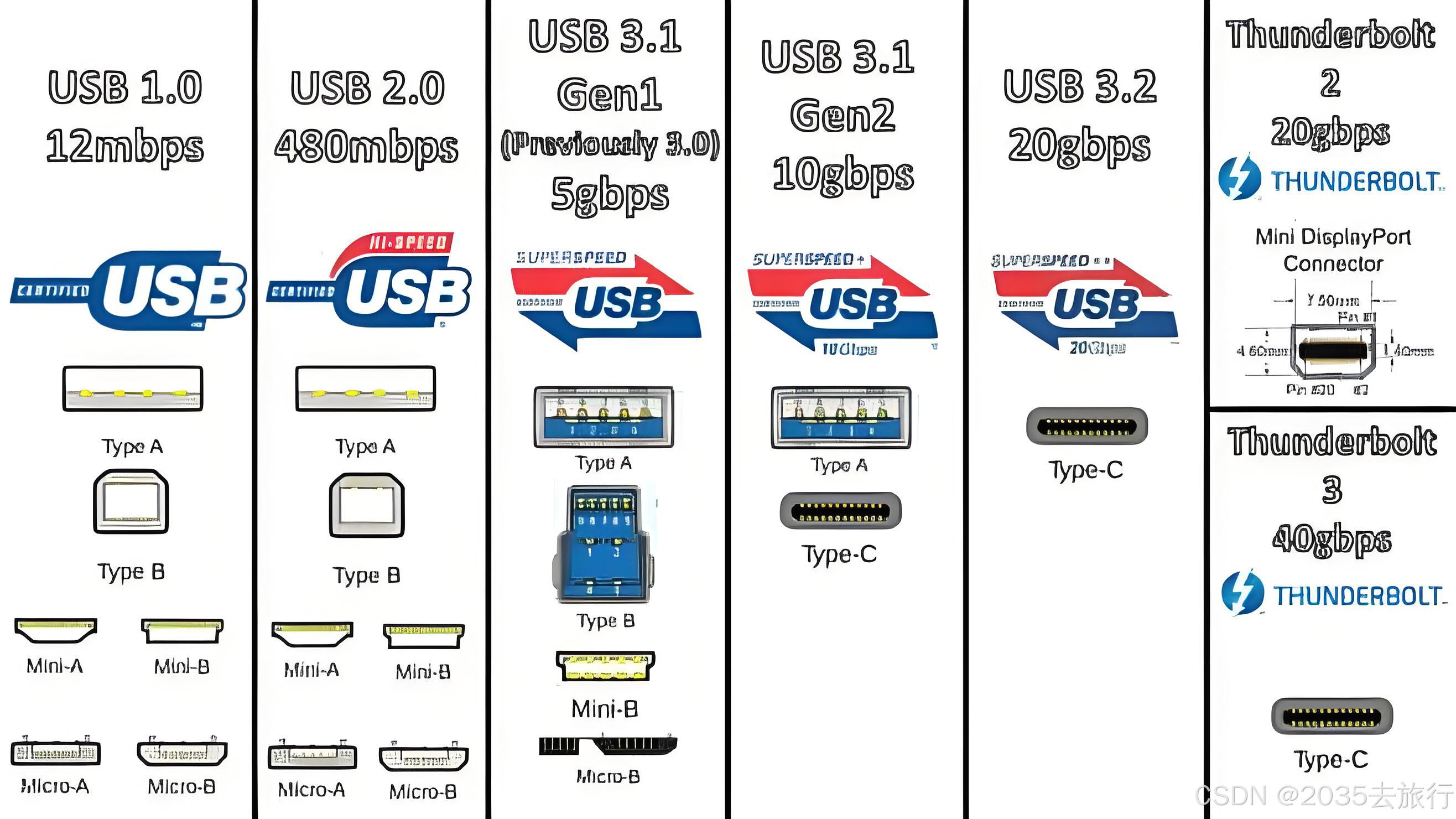

一、USB接口有哪些类型？

按接口形态来区分，USB主要可以分为三大类：

标准USB类型（Standard USB）
迷你USB类型（Mini USB）
微型USB类型（Micro USB）

二、标准的USB类型

标准USB类型十分常见，按其接口形状的不同分为三大类，即Type-A、Type-B、Type-C，其中Type-C现在是主流。

1. type-A

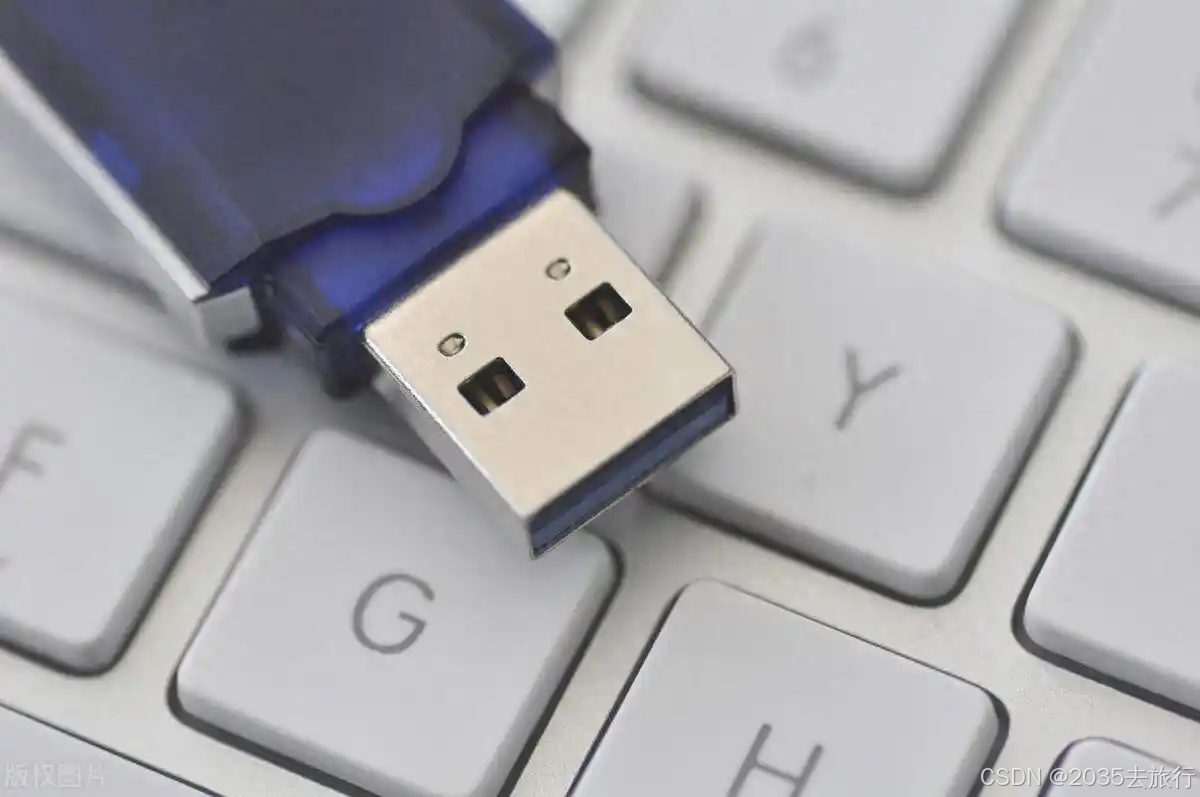

Type-A在电脑、手机充电器中很常见。分为公座和母座，常见 Type-A 数据线的 A 端是公座，而充电器上的则是母座；

USB Type - A 接口是最为常见的 USB 接口形状。公头呈现扁平的长方形，宽度约为 12mm，厚度约为 4.5mm ，上下两端是平行的，边缘较为规整。母头一般是被嵌入在设备当中，整体形状为长方形的插槽，用于接纳公头插入。

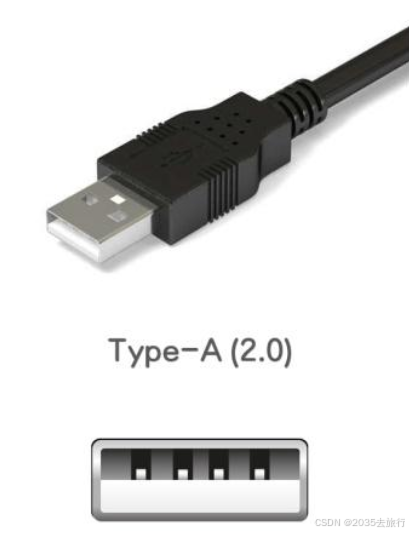

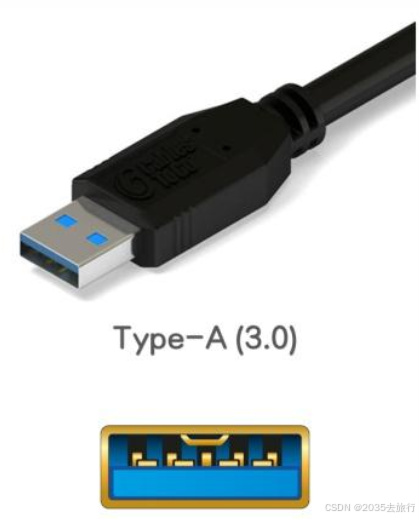

TypeA 又可以分为USB 2.0和USB 3.0标准USB接口。根据接口的颜色，我们很容易区分该接口是支持USB 2.0还是支持USB 3.0的。Type-A型接口也是我们日常生活中最常见的USB接口，广泛应用于鼠标、键盘、U盘等设备上。

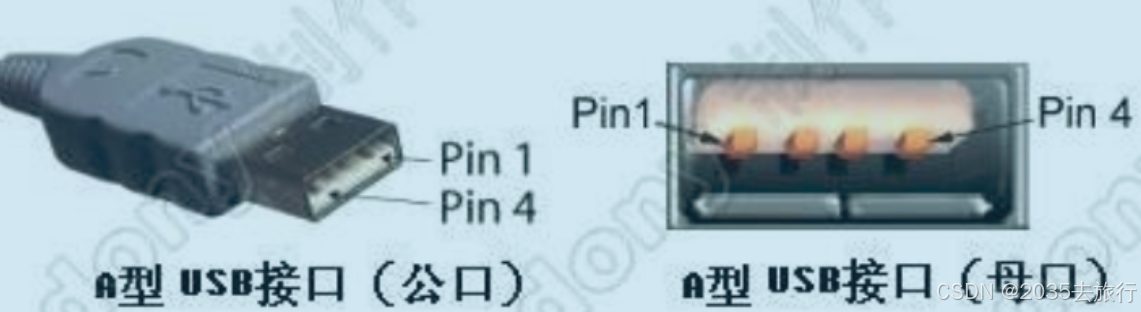

TypeA 在硬件上的引脚是怎么定义的？

type-A 4线引脚定义

序号	符号	符号名称	功能说明
1	VCC	电源	电源输入
2	D-	数据传输端 -	传输数据
3	D+	数据传输端 +	传输数据
4	GND	地线	无

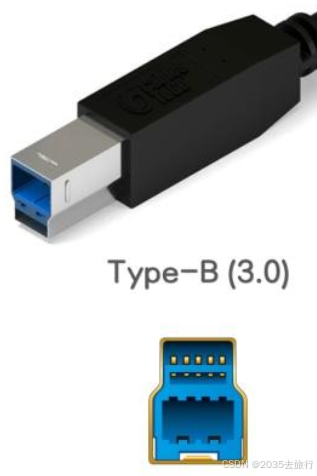

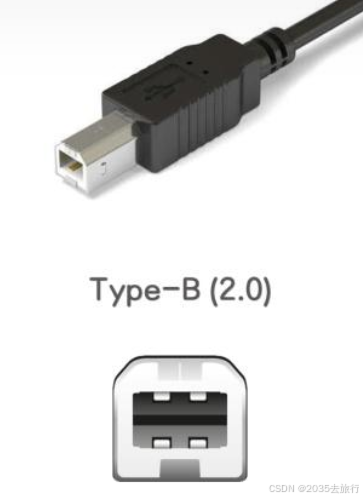

2. type-B

type-B 4线的引脚定义

序号	符号	符号名称	功能说明
1	VCC	电源	电源输入
2	D-	数据传输端 -	传输数据
3	D+	数据传输端 +	传输数据
4	GND	地线	无

Type-B通常在打印机设备使用，另一端使用Type-A 连接电脑

三、迷你USB类型

Mini USB接口，是一种小型的USB接口，其指标与标准USB相同，但是加入了ID针脚（用于区分设备是主机还是外设），支持OTG（On The Go，该功能允许在没有主机的情况下，实现设备间的数据传送）功能。

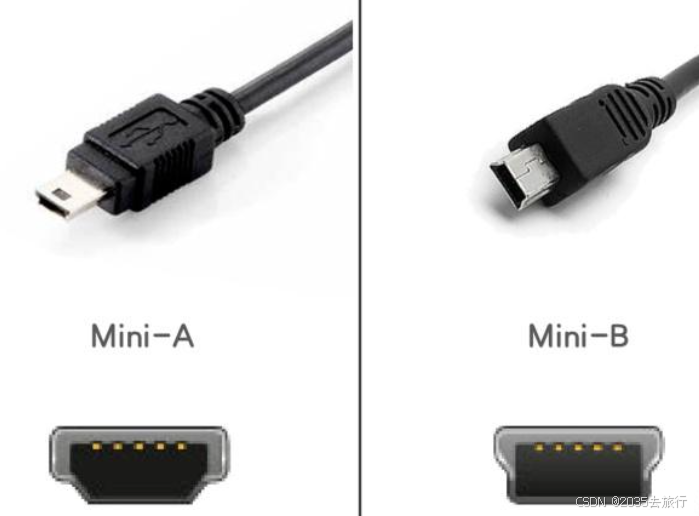

Mini USB接口主要分为Mini-A和Mini-B两种

Mini -A , Mini-B 的引脚定义

序号	符号	符号名称	功能说明
1	VCC	电源	电源输入
2	D-	数据传输端 -	传输数据
3	D+	数据传输端 +	传输数据
4	ID	-	OTG功能中使用
5	GND	地线	无

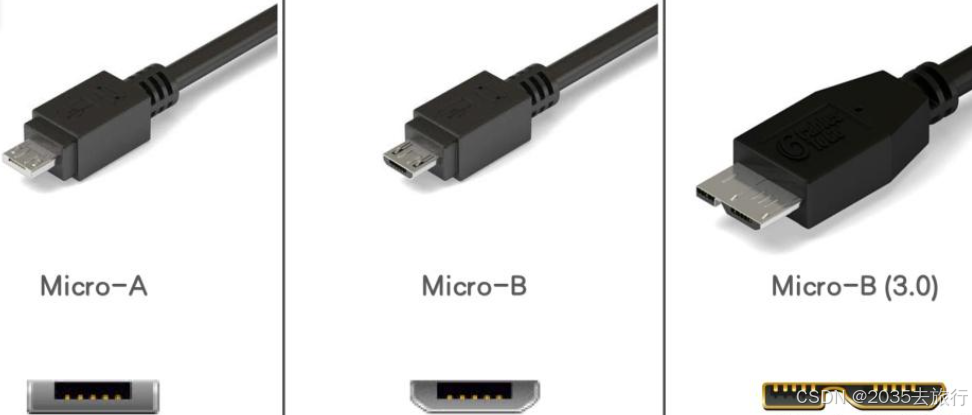

四、微型USB类型

在USB Type-C没有大量普及之前，这种接口的USB基本上是国产手机的标配，是其充电和数据传输接口，micro USB就是甚至就是我们常说的Android 线。

5脚 Micro-A， Micro-B 的引脚定义

序号	符号	符号名称	功能说明
1	VCC	电源	电源输入
2	D-	数据传输端 -	传输数据
3	D+	数据传输端 +	传输数据
4	ID	（不知道）	OTG功能中使用
5	GND	地线	无

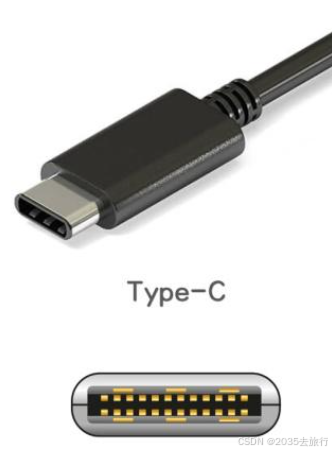

五、Type-C接口

Type-C接口是标准USB的一种，因为它太常用，太普及，这里单独来讲讲Type-C

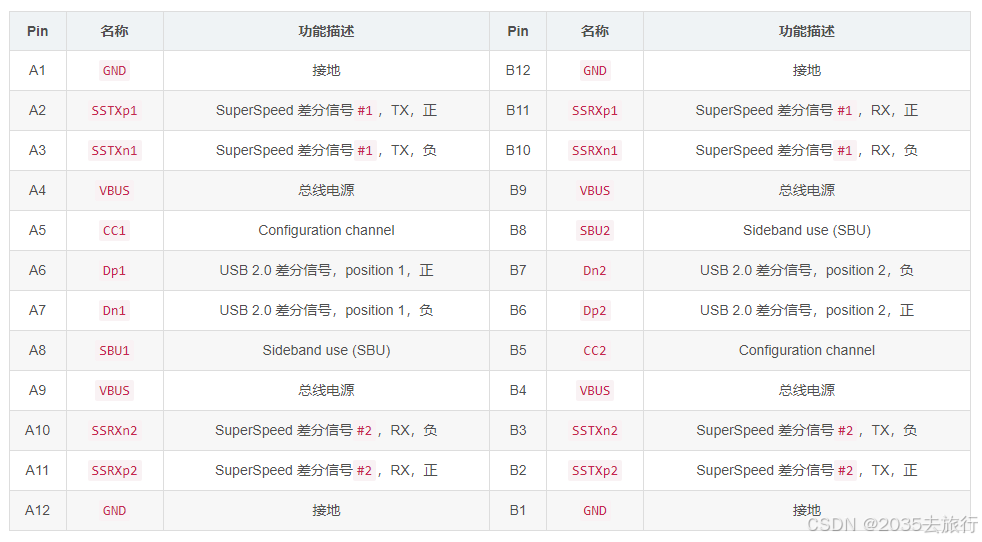

USB Type-C是目前USB接口中最新推出的物理接口，虽然体积并没有MicroUSB小，但功能与性能上吊打了MicroUSB。并且加入了正反盲插功能更为人性化。而智能手机开始全面淘汰MicroUSB亦证明了USB-C的设计的强大性。而USB-C的设计考虑到未来众多发展上的方向，各项性能提升至于亦加强了部分功能上的内容。从而使其从过往USB只有4 - 10Pin暴增到最多24Pin（公头满Pin为22Pin）。为了让所有设备进行大统一，USB-C的设计非常先进，是目前性能、功能最强的USB接口。

那么Type-C长啥样？
