软考IPSEC案例分析
要回忆IPSEC点击这里
题目
5/21

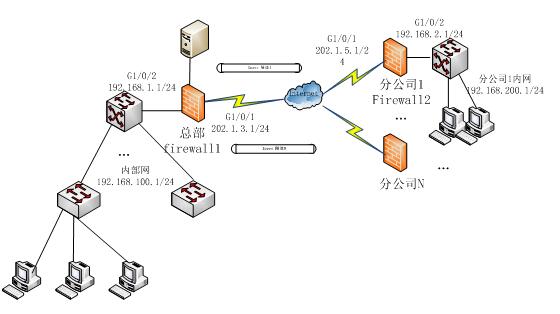

某全国连锁企业的总部和分布在全国各地的30家分公司之间经常需要传输各种内部数据，因此公司决定在总部和各分公司之间建立VPN技术。具体拓扑如下：
配置部分只显示了与总部与分公司1的配置。
根据拓扑完成问题1-问题2。
问题2
[问答题]
问题2（13分）：请将相关配置补充完整。
总部防火墙firewall1的部分配置如下。
<FIREWALL1> system-view
[FIREWALL1] interface GigabitEthernet 1/0/2
[FIREWALL1-GigabitEthernet1/0/2] ip address 192.168.1.1 24
[FIREWALL1-GigabitEthernet1/0/2] quit
[FIREWALL1] interface GigabitEthernet 1/0/1
[FIREWALL1-GigabitEthernet1/0/1] ip address 202.1.3.1 24
[FIREWALL1-GigabitEthernet1/0/1] quit
# 配置接口加入相应的安全区域。
[FIREWALL1] （1）
[FIREWALL1-zone-trust] （2）
[FIREWALL1-zone-trust] quit
[FIREWALL1] （3）
[FIREWALL1-zone-untrust] （4）
[FIREWALL1-zone-untrust] quit
# 配置Trust域与Untrust域的安全策略，允许封装前和解封后的报文能通过
[FIREWALL1] （5）
[FIREWALL1-policy-security] rule name 1
[FIREWALL1-policy-security-rule-1] source-zone trust
[FIREWALL1-policy-security-rule-1] destination-zone untrust
[FIREWALL1-policy-security-rule-1] source-address （6）
[FIREWALL1-policy-security-rule-1] destination-address（7）
[FIREWALL1-policy-security-rule-1] （9）
[FIREWALL1-policy-security-rule-1] quit
…..
# 配置Local域与Untrust域的安全策略，允许IKE协商报文能正常通过FIREWALL1。
[FIREWALL1-policy-security] rule name 3
[FIREWALL1-policy-security-rule-3] source-zone local
[FIREWALL1-policy-security-rule-3] destination-zone untrust
[FIREWALL1-policy-security-rule-3] source-address 202.1.3.1 32
[FIREWALL1-policy-security-rule-3] destination-address 202.1.5.1 32
[FIREWALL1-policy-security-rule-3] action permit
[FIREWALL1-policy-security-rule-3] quit
[FIREWALL1-policy-security] rule name 4
[FIREWALL1-policy-security-rule-4] source-zone untrust
[FIREWALL1-policy-security-rule-4] destination-zone local
[FIREWALL1-policy-security-rule-4] source-address 202.1.5.1 32
[FIREWALL1-policy-security-rule-4] destination-address 202.1.3.1 32
[FIREWALL1-policy-security-rule-4] action permit
[FIREWALL1-policy-security-rule-4] quit
[FIREWALL1-policy-security] quit
# 配置访问控制列表，定义需要保护的数据流。
[FIREWALL1] acl 3000
[FIREWALL1-acl-adv-3000] rule （10）ip source 192.168.100.0 0.0.0.255 destination 192.168.200.0
0.0.0.255
[FIREWALL1-acl-adv-3000] quit
# 配置名称为tran1的IPSec安全提议。
[FIREWALL1] （11）
[FIREWALL1-ipsec-proposal-tran1] encapsulation-mode tunnel
[FIREWALL1-ipsec-proposal-tran1] transform esp
[FIREWALL1-ipsec-proposal-tran1] esp authentication-algorithm sha2-256
[FIREWALL1-ipsec-proposal-tran1] esp encryption-algorithm aes
[FIREWALL1-ipsec-proposal-tran1] quit
# 配置序号为10的IKE安全提议。
[FIREWALL1] ike proposal 10
[FIREWALL1-ike-proposal-10] authentication-method pre-share
[FIREWALL1-ike-proposal-10] authentication-algorithm sha2-256
[FIREWALL1-ike-proposal-10] quit
# 配置IKE用户信息表。
[FIREWALL1] ike user-table 1
[FIREWALL1-ike-user-table-1] user id-type ip （12） pre-shared-key Admin@gkys
[FIREWALL1-ike-user-table-1] quit
# 配置IKE Peer。
[FIREWALL1] ike peer b
[FIREWALL1-ike-peer-b] ike-proposal 10
[FIREWALL1-ike-peer-b] user-table 1
[FIREWALL1-ike-peer-b] quit
# 配置名称为map_temp序号为1的IPSec安全策略模板。
[FIREWALL1] ipsec policy-template map_temp 1
[FIREWALL1-ipsec-policy-template-map_temp-1] security acl （13）
[FIREWALL1-ipsec-policy-template-map_temp-1] proposal tran1
[FIREWALL1-ipsec-policy-template-map_temp-1] ike-peer b
[FIREWALL1-ipsec-policy-template-map_temp-1] reverse-route enable
[FIREWALL1-ipsec-policy-template-map_temp-1] quit
# 在IPSec安全策略map1中引用安全策略模板map_temp。
[FIREWALL1] ipsec policy map1 10 isakmp template map_temp
# 在接口GigabitEthernet 1/0/1上应用安全策略map1。
[FIREWALL1] interface GigabitEthernet 1/0/1
[FIREWALL1-GigabitEthernet1/0/1] ipsec policy map1
[FIREWALL1-GigabitEthernet1/0/1] quit
[Switch] acl number 2001
[Switch-acl-basic-2001] rule permit source 172.16.105.0 0.0.0.255 //允许172.16.105.0/24网段的所有用户在任意时间都可以访问FTP服务器
[Switch-acl-basic-2001] rule permit source 172.16.107.0 0.0.0.255 time-range tr1 //限制172.16.107.0/24网段的所有用户只能在tr1时间段定义的时间范围内访问FTP服务器
[Switch-acl-basic-2001] rule deny source any //限制其他用户不可以访问FTP服务器
[Switch-acl-basic-2001] quit
作答记录
（1）firewall zone trust #进入信任区域划分接口
（2）add interface g1/0/2#结合图片得出接口
（3）firewall zone untrust
（4）add interface g1/0/1#3，4同理
（5）security-policy #编辑安全策略
（6）192.168.100.0 24
（7）192.168.200.0 24
（9）action permit #配置相关流量并确保流量正常放行
（10）permit#行为为放行
（11）ipsec proposal tran1#创建ipsec proposal
（12）202.1.3.1#用于标识 ike对等体
（13）3000#调用ACL适配流量
题目
试题一（共20分） 阅读以下说明，回答问题1至问题4,将解答填入答题纸对应的解答栏内。 某公司总部和两个分部之间部署IPSec VPN，实现分支机构和总部安全通信，网络拓扑如图1-1所示。根据业务要求，总 需要和各分部进行通信，而不允许访客访问业务网络。
【问题3】(每空1分) 总部和分部之间采用预共享密钥认证方式建立IKE安全提议，加密算法选择aes-256，伪随机数生成算法和完整性算法选择 hmac-sha2-256，秘钥交换协议交换组选择group14，请补充完成命令。
[FW_A] ike proposal 10
[FW_A-ike-proposal-10] authentication-method （11）
[FW_A-ike-proposal-10] prf （12）
[FW_A-ike-proposal-10] encryption-algorithm （13）
[FW_A-ike-proposal-10] dh （14）
[FW_A-ike-proposal-10] integrity-algorithm （15）
[FW_A-ike-proposal-10] quit
做题记录
（11）pre-share#认证方式选用预共享密钥
（12）hmac-sha2-256#设置伪随机生成数
（13）ase-256#选择加密算法
（14）group 14#选择交换组
（15）hmac-sha2-256#选择完整性算法
题目
总部和分部之间通过IPSec VPN互联之后，总部和分部的所有用户都通过总部网关FW_A进行NAT后上网。请完成以下配置。[FW A] nat-policy
IFW A-policy-nat] rule name policy nat1
[FW A-policy-nat-rule-policy nat1] source-zone trust
[FW A-policy-nat-rule-policy nat1]destination-zone untrust
[FW A-policy-nat-rule-policy nat1l source-address 172.16.10.0 24
[FW A-policy-nat-rule-policy nat1l destination-address(16)
[FW A-policy-nat-rule-policy nat1]destination-address (17)
[FW A-policy-nat-rule-policy nat1laction (18)
[FW A-policy-nat-rule-policy _nat1] quit
[FW A-policy-natl rule name policy nat2
[FW A-policy-nat-rule-policy nat2]source-zone trust
[FW A-policy-nat-rule-policy nat2] destination-zone untrust
[FW A-policy-nat-rule-policy nat2] source-address 172.16.10.0 24
[FW A-policy-nat-rule-policy nat2]source-address (19)
[FW A-policy-nat-rule-policy nat2]source-address 172.16.30.0 24
[FW A-policy-nat-rule-policy nat2]source-address 172.16.31.0 24
[FW A-policy-nat-rule-policy nat2]action source-nat (20)
[FW A-policy-nat-rule-policy nat2] quit
[FW A-policy-nat] quit
做题记录
（16）172.16.30.0 24
（17）172.16.31.0 24
（18）no-nat#配置流量穿越，防止i端口被转换导致两端无法通信
（19）172.16.20.0 23
（20）easy-ip
题目
问题3】(每空1分)
请给网络工程师给该企业配置IPSec VPN时采用IKE协商方式建立IPSec隧道正确步骤:(9)→(10)→(11)→(12)→(13)→(14)
A.配置|KE对等体，定义对等体间IKE协商时的属性。
B.在接口上应用安全策略组，使接口具有IPSec的保护功能。
C.配置IPSec安全提议，定义IPSec的保护方法。
D.配置接口的IP地址和到对端的静态路由，保证两端路由可达。
E.配置安全策略，并引用ACL、IPSec安全提议和IKE对等体，确定对何种数据流采取何种保护方法
F.配置ACL，以定义需要IPSec保护的数据流
做题记录
DFCAEB
