STM32H562----------启动时钟分析

news 来源：原创 2025/5/19 8:33:23

1、H562启动过程分析

1.1、启动模式

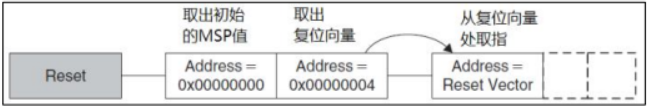

复位方式有三种：上电复位、硬件复位和软件复位。当产生复位后，离开复位状态后 CM33 内核做的第一件事就是

读取堆栈指针 MSP 的初始值及程序计数器指针 PC 的初始值：

1、从地址 0x0000 0000 处读取出堆栈指针 MSP 的初始值，该值即栈顶地址；

2、从地址 0x0000 0004 处读取程序技术器指针 PC 的初始值，该值指向复位后执行的第一条指令；

启动模式选择即将 0x0000 0000 和 0x0000 0004 两个地址重映射到其它地址空间；

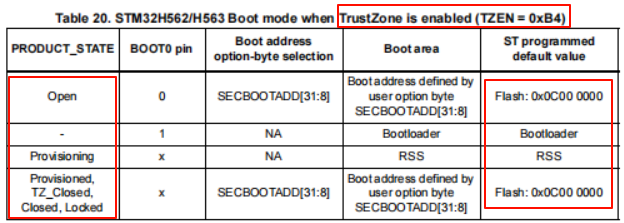

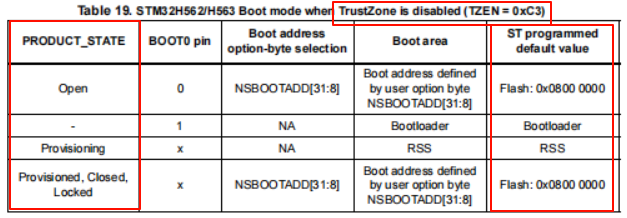

对于 H562 系列 TrustZone 功能是否关闭启动模式不一样，如下图：

由上图可知，STM32H5 的启动地址是由 BOOT0 引脚电平状态和 NSBOOTADD[31:8] 或 SECBOOTADD[31:8]

选项字节共同决定的，它们总共可以分为 4 个组合，下面以关闭 TrustZone 为例：

1、产品在 Open 的情况下，BTTO 引脚电平为低电平时，启动地址由用户选项字节 NSBOOTADD[31:8] 来决定

ST 出厂默认的启动地址为 0x0800 0000；

2、产品状态在任意模式下，BOOT0 引脚电平为高时，用户选项字节 NSBOOTADD[31:8] 此时不起作用，启动

地址在 ST 官方的 Bootloader 程序开始启动，此时可以用 ST 官方默认的接口，如：USART、I2C 等下载程序

3、产品状态在 Provisioning 的情况下，此时 BOOT0 引脚和用户选项字节 NSBOOTADD[31:8] 不起作用，程序从

RSS(根安全服务)启动。

4、产品状态在 Provisioned、Closed、Locked 的情况下，BOOT0 引脚电平为低电平时，启动地址由用户选项

字节 NSBOOTADD[31:8] 来决定，ST 出厂默认的启动地址是 0x0800 0000。

1.2、启动文件分析

STM32 启动文件由 ST 官方提供，在官方的 STM32Cube 固件包里，对于 STM32H562 系列芯片的启动文件，选用的

是 startup_stm32h562xx.s 文件。启动文件使用汇编编写，是系统上电复位后执行的第一个程序；

启动文件中的一些指令：

EQU: 将一个标识符与一个固定值或表达式绑定，相当于C语言中的define
AREA: 用于定义代码或数据的内存区域(段)
SPACE: 用于在内存中分配指定大小的未初始化空间
PRESERVE8: 当前文件堆栈需要按照8字节对齐
THUMB: 表示后面指令兼容THUMB指令
EXPORT: 声明一个标号具有全局属性，可被外部的文件使用
DCD: 以字节为单位分配内存，要求4字节对齐，并要求初始化这些内存
PROC: 定义子程序，与ENDP成对使用，表示子程序结束
WAEK: 弱定义，若外部文件声明了一个标号，则优先使用外部文件定义的标号，若外部文件没有定义也不会出错需注意的是：该指令不是ARM的指令，是编译器的。
IMPORT: 声明标号来自外部文件，跟C语言中的extern关键字类似
LDR: 从内存中将数据读取到寄存器
BLX: 跳转到由寄存器给出的地址，并根据寄存器的LSE确定处理器的状态，还要把跳转前的下条指令地址保存到LR
BX: 跳转到由寄存器/标号给出的地址，不用返回
B: 将程序计数器(PC)的值修改为目标地址
IF,ELSE,ENDIF: 汇编条件分支语句
END: 到达文件结尾，文件结束
