Filament引擎(一) ——渲染框架设计

news 来源：原创 2025/5/19 5:40:42

filament是谷歌开源的一个基于物理渲染(PBR)的轻量级、高性能的实时渲染框架，其框架架构设计并不复杂，后端RHI的设计也比较简单。重点其实在于项目中材质、光照模型背后的方程式和理论，以及对它们的实现。相关的信息，可以参考官方给出的文档。filament比较注重运行效率，在实现上也使用了一些抽象和技巧，这些也是比较有意思的代码，可以学习和借鉴。

框架的整体设计

按照github项目中的说明，filament是适用主流平台的实时物理渲染引擎，设计的目的是期望在Android上小而快。

Filament is a real-time physically based rendering engine for Android, iOS, Linux, macOS, Windows, and WebGL. It is designed to be as small as possible and as efficient as possible on Android.

在其设计中，使用Entity、components下各Manager中用来表示Component的数据结构及Manager本身，再加上Renderer，形成了ECS(Entity-Component-System)架构。

另外filament中存在一个backend的子工程，是一套自定义的RHI(Render Hardware Interface)，封装了诸如OpenGL、Vulkan、Metal的后端渲染API（PS：没有DirectX，Windows平台，官方默认使用Vulkan）。

在“ECS”和“RHI”之间，filament通过Renderer类，内部使用RenderPass、FrameGraph等来组织backend提供的RHI进行渲染，承担最重要的“RenderSystem”的工作。

渲染后端RHI设计

Filament的渲染后端RHI非常轻量，并没有什么复杂的设计，使用起来也相对比较简单。不过它在异步渲染的实现上有一些不太好看但是实用的“奇淫巧技”。

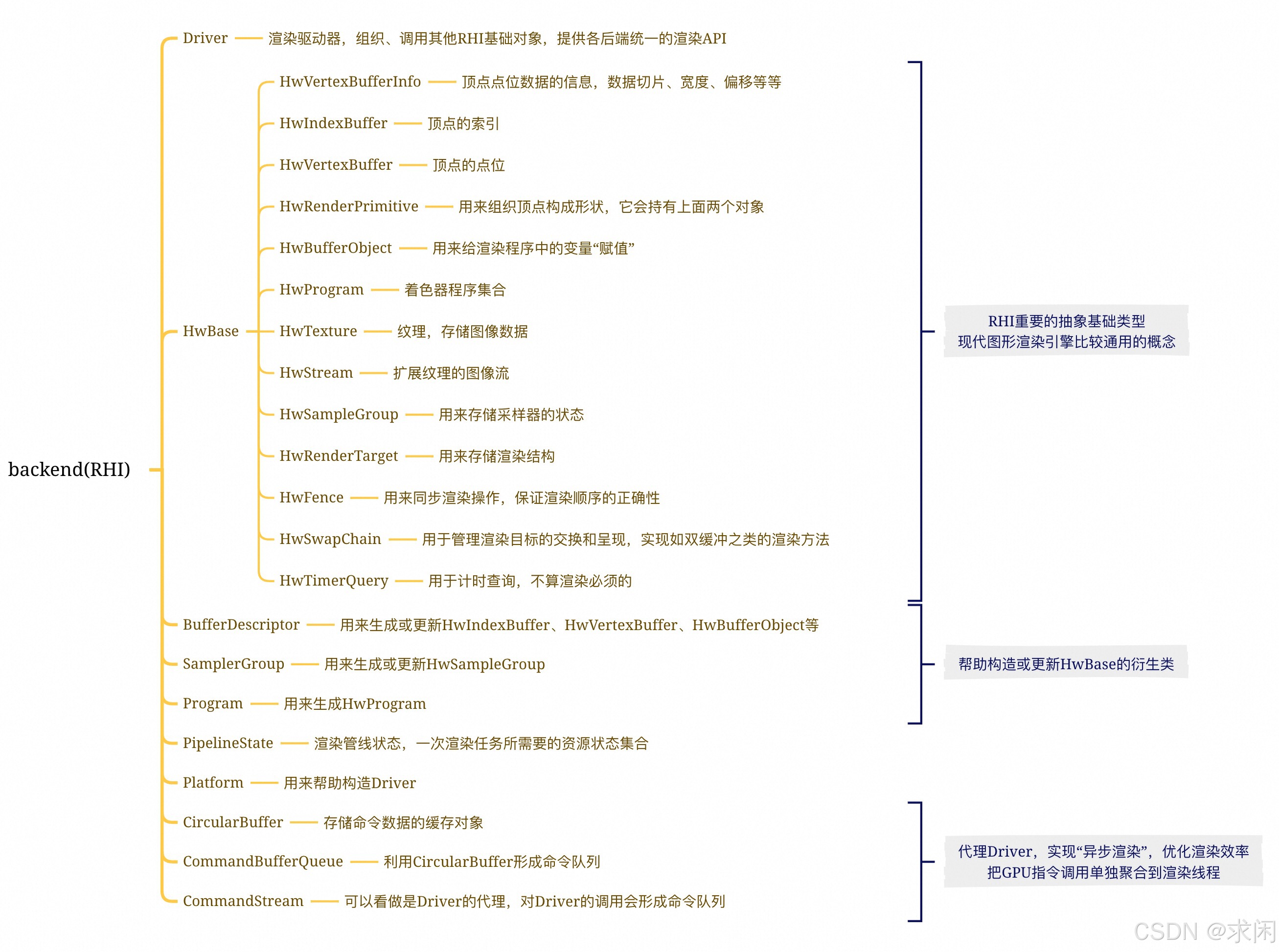

Filament定义了一个RHI空对象基类HwBase，然后派生了一系列的RHI对象，包括HwVertexBuffer、HwIndexBuffer、HwProgram、HwTexture、HwRenderTarget等等。基本上和其他诸多渲染框架采用的是类似的概念，然后不同的后端渲染(OpenGL/Vulkan/Metal)继承这些对象，进行了不同后端的实现，如基于HwProgram派生了OpenGLProgram、VulkanProgram以及MetalProgram。其他各类对象也是类似。

另外Filament有一个Driver的基类，基于这个Driver基类，派生了各后端渲染的Driver，包括VulkanDriver/MetalDriver/OpenGLDriver/NoopDriver，没有DirectXDriver，Windows平台，官方使用Vulkan来进行渲染。Driver作为渲染的主要入口，所有RHI对象的创建销毁及更新，都经由Driver来进行调用。
请添加图片描述

RHI的使用流程

Filament的RHI抽象和封装度并不复杂，所以在使用上，如果有用过OpenGL、Vulkan、Metal的API，那么理解Filament的后端渲染也比较简单。主要的使用流程参考以下代码：

// 1. 初始化RHI的Driver
auto backend = filament::Backend::METAL;
auto platform = PlatformFactory::create(&backend);
Platform::DriverConfig const driverConfig;
auto driver = platform->createDriver(nullptr, driverConfig);
auto api = driver;
// 2. 创建SwapChainHandle，作为输出。如果需要输出到Window上，需要利用Window指针来进行创建
// api.createSwapChain(view.ptr, 0)
auto swapChain = api.createSwapChainHeadless(256, 256, 0);
api.makeCurrent(swapChain, swapChain);
// 3. 创建ProgramHandle，后续用来进行渲染，依赖Program对象，注意，Program和ProgramHandle不是同一个东西，Program就是用来创建ProgramHandle的一个参数集合
Program progCfg; // 进行相关配置
progCfg.shaderLanguage(ShaderLanguage::MSL);
projCfg.shader(ShaderStage::VERTEX, mVertexBlob.data(), mVertexBlob.size());
projCfg.shader(ShaderStage::FRAGMENT, mFragmentBlob.data(), mFragmentBlob.size());
projCfg.setSamplerGroup(0, ShaderStageFlags::ALL_SHADER_STAGE_FLAGS, psamplers, sizeof(psamplers) / sizeof(psamplers[0]));
auto program = api.createProgram(progCfg);
// 4. 创建渲染需要的纹理，更新纹理数据
auto tex = api.createTexture(SamplerType::SAMPLER_2D, 1, TextureFormat::RGBA8, 1, 512, 512, 4, usage);
PixelBufferDescriptor descriptor = createImage();
api.update3DImage(tex, 1, 0, 0, 0, 512, 512, 1, std::move(descriptor));
// 5. 设置采样方式
SamplerGroup samplers(1);
SamplerParams sparams = {};
sparams.filterMag = SamplerMagFilter::LINEAR;
sparams.filterMin = SamplerMinFilter::LINEAR_MIPMAP_NEAREST;
samplers.setSampler(0, { tex, sparams });
auto sgroup = api.createSamplerGroup(samplers.getSize(), utils::FixedSizeString<32>("Test"));
api.updateSamplerGroup(sgroup, samplers.toBufferDescriptor(api));
api.bindSamplers(0, sgroup);
// 6. 开始一帧渲染，一个完整的渲染周期，可能由很多次渲染组成的一个渲染帧
api.beginFrame(0, 0, 0);
// 7. 创建RenderTarget，配置RenderPassParams，进而开启RenderPass。RenderPass一般表示的是在一个渲染目标上进行的一系列渲染。
RenderPassParams params = {};
params.flags.clear = TargetBufferFlags::COLOR;
params.clearColor = {0.f, 0.f, 1.f, 1.f};
params.flags.discardStart = TargetBufferFlags::ALL;
params.flags.discardEnd = TargetBufferFlags::NONE;
params.viewport.height = 512;
params.viewport.width = 512;
auto renderTarget = api.createDefaultRenderTarget(0);
api.beginRenderPass(renderTarget, params);
// 8. 配置PipelineState
PipelineState state;
state.program = program;
state.rasterState.colorWrite = true;
state.rasterState.depthWrite = false;
state.rasterState.depthFunc = RasterState::DepthFunc::A;
state.rasterState.culling = CullingMode::NONE;
// 9. 构建Primitive，Primitive主要包括顶点位置、顶点索引等相关数据
auto vertexBufferObj = api.createBufferObject(size, BufferObjectBinding::VERTEX, BufferUsage::STATIC);
auto vertexBufferInfo = api.createVertexBufferInfo(bufferCount, attributeCount, attributes);
auto vertexBuffer = api.createVertexBuffer(vertexBufferObj, vertexBufferInfo);
auto indexBuffer = api.createIndexBuffer(elementType, mIndexCount, BufferUsage::STATIC);
api.updateIndexBuffer(indexBuffer, std::move(indexBufferDesc), 0);
auto primitive = api.createRenderPrimitive( vertexBuffer, indexBuffer, PrimitiveType::TRIANGLES);
// 10. 渲染指令
api.draw(state, primitive, 0, mIndexCount, 1);
// 11. 终止RenderPass。
api.endRenderPass();
// 12. 一帧内要进行的所有渲染指令调用完后，提交并结束一帧渲染
api.commit(swapChain);
api.endFrame()
// 13. 如果当前的渲染任务结束了，不会再执行了，销毁所有资源。
api.destroySamplerGroup(sgroup);
api.destroyProgram(program);
api.destroySwapChain(swapChain);
api.destroyRenderTarget(renderTarget);
// 14. 如果所有渲染结束，要终止渲染了，结束渲染
api.finish();
driver->purge();
driver->terminate();

以上是简化的一个渲染流程中，在实际的渲染过程中，我们一般会进行多帧循环渲染。在一帧渲染过程中，我们也可能会有多个renderpass，甚至有subrenderpass。RenderTarget、Program、PipelineState、Primitive等RHI对象的创建，我们也不是一定要按照上面的顺序来进行，只需要在被使用前创建好既可。

Driver中提供了startCapture来进行CPU和GPU的监测，我们一般也并不需要用到。而且在实现上也只有MetalDriver调用了Metal的API进行了实现。需要使用时，在需要进行监测的区间，调用startCapture/stopCapture即可。

异步渲染的实现

以上的调用，主要是用来说明Filament的使用流程，但是在实际的应用中，考虑到渲染效率和对渲染帧率的要求，我们往往需要进行异步渲染，把CPU和G的操作尽量并行起来。这时候，所有Filament的渲染指令的调用，都需要被发送到另外的线程中进行执行。我们不能再直接使用Driver对象去进行相关渲染指令的调用，而应该用CommandStream。

在Filament中有一个DriverAPI.inc的头文件，采用宏定义的方式，定义了一系列的渲染API，宏的具体实现又由引入者来进行。
最终呈现的效果，就是Driver定义了一系列的Driver的API，各后端实现对其进行了继承，并实现。
CommandStream没有继承Driver，但是通过引入DriverAPI.inc，实现了一套和Driver的API一一对应，可以将Driver的各命令提交到队列中的方法。

DriverAPI.inc使用宏调用的方式定义了一系列的函数，宏的定义又并不是在DriverAPI.inc中，几个宏DECL_DRIVER_API、DECL_DRIVER_API_SYNCHRONOUS以及DECL_DRIVER_API_RETURN都是留给引用者定义，并在文件后undef这三个宏避免污染。每次引用DriverAPI.inc前，必须定义这三个宏，否则会编译报错。
Vulkan/Metal/OpenGL等各后端对于DECL_DRIVER_API的定义并没什么差别，就是直接声明对应名称的函数。只有NoopDriver，在定义DECL_DRIVER_API_RETURN进行了空实现。

CommandStream/Dispatcher也都引入了DriverAPI.inc。
Dispatcher中DECL_DRIVER_API的定义就是一个function，那么引入DriverAPI.inc实际上，就是定义了一堆的Function，这么做主要是为了帮助CommandStream实现DriverAPI.inc中的方法时，来进行Command的构建。
CommandStream中的DECL_DRIVER_API的定义，是根据方法名(methodName)，利用Dispatcher，构建出一个调用Driver.methodName的Command。这种实现方式虽然阅读起来稍微麻烦一点，但是需要进行Driver函数的扩展会可以减少很多工作。

CommandStream中需要的Command是通过模板的方式进行定义的，参考CommandType和Command模板，由Command自己存储所有指令执行时所需要的参数信息。CommandStream中有一个CircularBuffer，用来存储所有的Command，Cammand一般都是在CommandStream调用DriverAPI.inc声明的相关API时进行创建。创建过程是先根据Command对象需要的大小来申请内存，然后在这块内存上构建（也可以说是初始化）Command对象。

在使用上，CommandStream和Driver具有基本一致的函数，利用Filament的backend去实现异步渲染时，相对同步渲染，只需要以下几步：

创建CommandBufferQueue，然后利用Driver实例和CommandBufferQueue中的CircularBuffer去构造一个CommandStream。
创建一个渲染线程，在渲染线程中循环等待渲染指令，然后执行渲染指令。在必要的时候进行退出。
在另外的线程里面像使用Driver一样，使用CommandStream去执行相关命令接口。
当然，这是简化的说明，在实际使用中肯定还需要做一些额外的处理工作。Filament在使用其backend时，基于backend的api进行了进一步的封装，以简化调用。

渲染系统的实现

在filament中，实际上是由Renderer类承担了渲染系统的职责，其执行渲染工作的核心代码比较简单：

if (renderer->beginFrame(window->getSwapChain())) {for (filament::View* offscreenView: mOffscreenViews) {renderer->render(offscreenView);}for (auto const& view: window->mViews) {renderer->render(view->getView());}if (postRender) {postRender(mEngine, window->mViews[0]->getView(), mScene, renderer);}renderer->endFrame();
}

其主要使用流程为：

beginFrame开启一帧渲染。beginFrame的时候，需要指定一个SwapChain，决定了最终渲染输出的位置。
render执行一帧渲染。render执行一帧渲染的时候，不是直接就进行了渲染，而是构建FrameGraph，并进行compile，然后execute。
endFrame结束一帧渲染

Renderer的每一次渲染，都是执行一次renderJob（这个函数比较复杂，理论上应该拆一下）。它进行的工作，主要就是构建一个FrameGraph，通过对其进行“编译”，再执行，以达到优化渲染的目的。FrameGraph的构建看起来非常复杂，主要进行的工作是将外部设置的信息，转换成FrameGraph中的ResourceNode、PassNode、VirtualResource等列表，并在此过程中，构建DependencyGraph，以明确PassNode、ResourceNode的依赖关系。

FrameGraph的“编译”（compile），主要做了以下事情：

遍历它所包含的所有的PassNode。对于每个PassNode, 会通过DependencyGraph，去获取它所依赖的资源，并把这些资源信息注册到PassNode当中。RendererTarget的数据的更新在资源注册后，通过调用PassNode.resolve进行。在资源信息注册到PassNode时，每个资源会记录并更新最早使用它的节点和最晚使用它的节点, 以便后续根据这个信息，来进行真实资源的创建和销毁。
而后，资源列表会被遍历，然后借助资源中记录的最早和最晚使用它的节点信息，来把资源直接挂载到相应节点的资源构造(Resource.devirtualize)和资源析构列表(Resource.destroy)，这样就后续就可以方便合理的进行资源的按需创建和销毁。
遍历所有的资源节点，解析它们的用途(Resource.usage)，后续资源进行真实资源创建时(Resource.devirtualize)，需要用到。

FrameGraph的“执行”（execute），也是遍历它所包含的所有PassNode，针对每个PassNode进行一下工作：

资源准备，VirtualResource.devirtualize
RenderPassNode执行
- 根据RenderPassData列表，进行必要的RenderTarget的构造
- mPassBase->execute，将指令进行部分解析，转换成RHI指令数据，加入到Engine下的CommandStream中，由CircularBuffer进行存储和管理。
- 析构前面构造的RenderTarget
资源析构，VirtualResource.destroy
需要注意的是，其中的资源构造和资源析构，并不一定是在一次循环里对同一个资源进行。而是根据需要，在资源不再被后续的PassNode使用时，才会被析构。

在异步模式下，filament的FEngine构建时候，会启动一个渲染线程，用来通过CommandStream对应的CommandBuffferQueue，来循环从CircularBuffer中获取指令列表，让真正的Driver来进行执行.执行完成后CircularBuffer中相应的指令空间就会被回收，用来接受CommandStream给的新指令。

ECS的实现

前面说到，Filament上层是一个ECS的设计。我们将其拆开来理解。引擎中的Entity结构非常简单，它在内存中实际上就是一个unit32_t，代表的Entity的索引，它本身并不持有Component的数据，相对来说非常简单，重点在于Component和System。

Filament中的Component更多的是一个概念，每类Component都有一个对应的Manager，Manager包含了：

Component的数据结构
向Entity中增删此Component。实际上Component的数据实例，是由Manager持有和管理，并记录和Entity的关联。
查询某个Entity，是否具备Component。
更新Entity中对应Component的数据

Filament中的ComponentManager包括CameraManager、LightManager、RenderableManager、TransformManager。这些Manager的实现大同小异，都是依赖utils::SingleInstanceComponentManager、utils::EntityInstance这些模板类来做的实现。

以RenderableManager为例，其内部存在一个mManager成员，对象类型继承自utils::SingleInstanceComponentManager模板类，如下代码所示。

using Base = utils::SingleInstanceComponentManager<Box,                             // AABBuint8_t,                         // LAYERSMorphWeights,                    // MORPH_WEIGHTSuint8_t,                         // CHANNELSInstancesInfo,                   // INSTANCESVisibility,                      // VISIBILITYutils::Slice<FRenderPrimitive>,  // PRIMITIVESBones,                           // BONESFMorphTargetBuffer*              // MORPHTARGET_BUFFER
>;struct Sim : public Base {using Base::gc;using Base::swap;struct Proxy {// all of this gets inlinedUTILS_ALWAYS_INLINEProxy(Base& sim, utils::EntityInstanceBase::Type i) noexcept: aabb{ sim, i } { }union {// this specific usage of union is permitted. All fields are identicalField<AABB>                 aabb;Field<LAYERS>               layers;Field<MORPH_WEIGHTS>        morphWeights;Field<CHANNELS>             channels;Field<INSTANCES>            instances;Field<VISIBILITY>           visibility;Field<PRIMITIVES>           primitives;Field<BONES>                bones;Field<MORPHTARGET_BUFFER>   morphTargetBuffer;};};UTILS_ALWAYS_INLINE Proxy operator[](Instance i) noexcept {return { *this, i };}UTILS_ALWAYS_INLINE const Proxy operator[](Instance i) const noexcept {return { const_cast<Sim&>(*this), i };}
};Sim mManager;

RenderableManager对外的函数，最后基本上是对mManager的包装。mManager用一个StructureOfArrays的模板类对象实例mData，来管理着当前Manager对应类别的所有Component数据集。上面SingleInstanceComponentManager模板传入的参数，实际就构成了Component的数据结构。Sim定义了下标运算符，使mManager可以像数组一样通过索引取得Component的代理对象，访问Component数据。

但是，**在内存中实际存储时，并不是按照Component的数据结构来存储的，而是把相同的属性的数据放到了一起。**StructureOfArrays中，mArray是一个std::tuple，存储了所有属性数据的起始地址。以FRenderableManager中mManager的数据存储为例，图示如下：
请添加图片描述
