怎么用Origin画出MATLAB效果的3D时频图

MATLAB画3D时频图的效果比Origin差远了....但用Origin去画MATLAB需要一些过程

本帖让你轻轻松松把MATLAB的时频图搬移到Origin中，然后拥有高级视图的3D时频图，并且可以随心调整格式

一、数据搬移

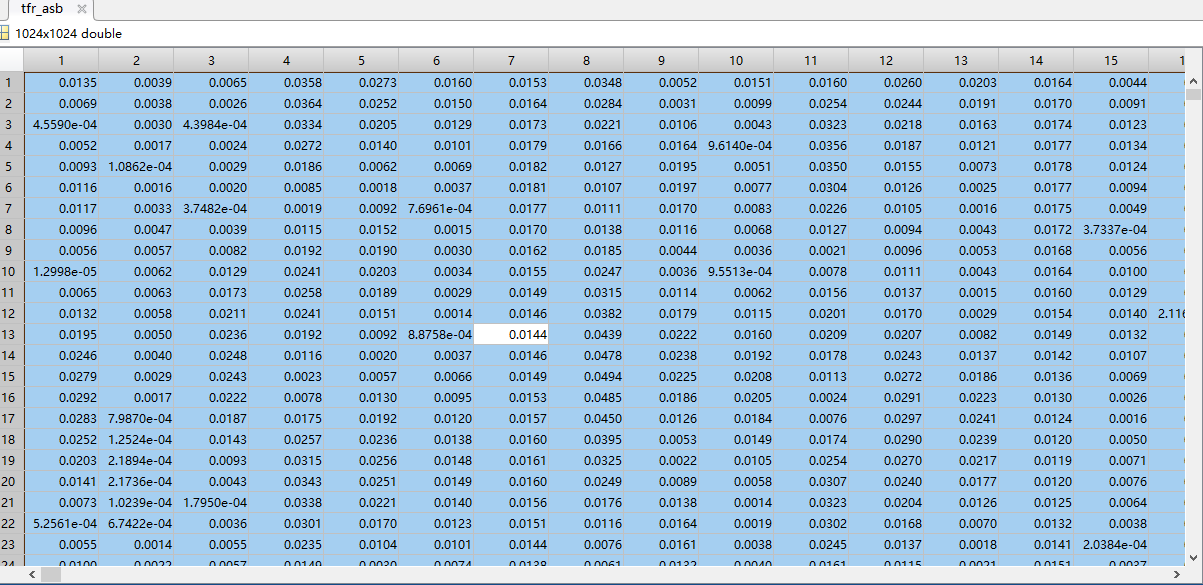

首先，在MATLAB中打开时频图变量

复制

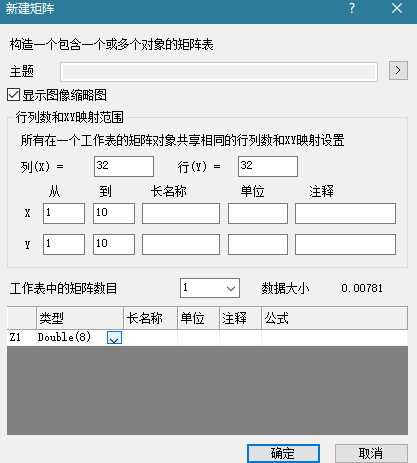

在Origin中创建一个和你的矩阵大小相同的矩阵

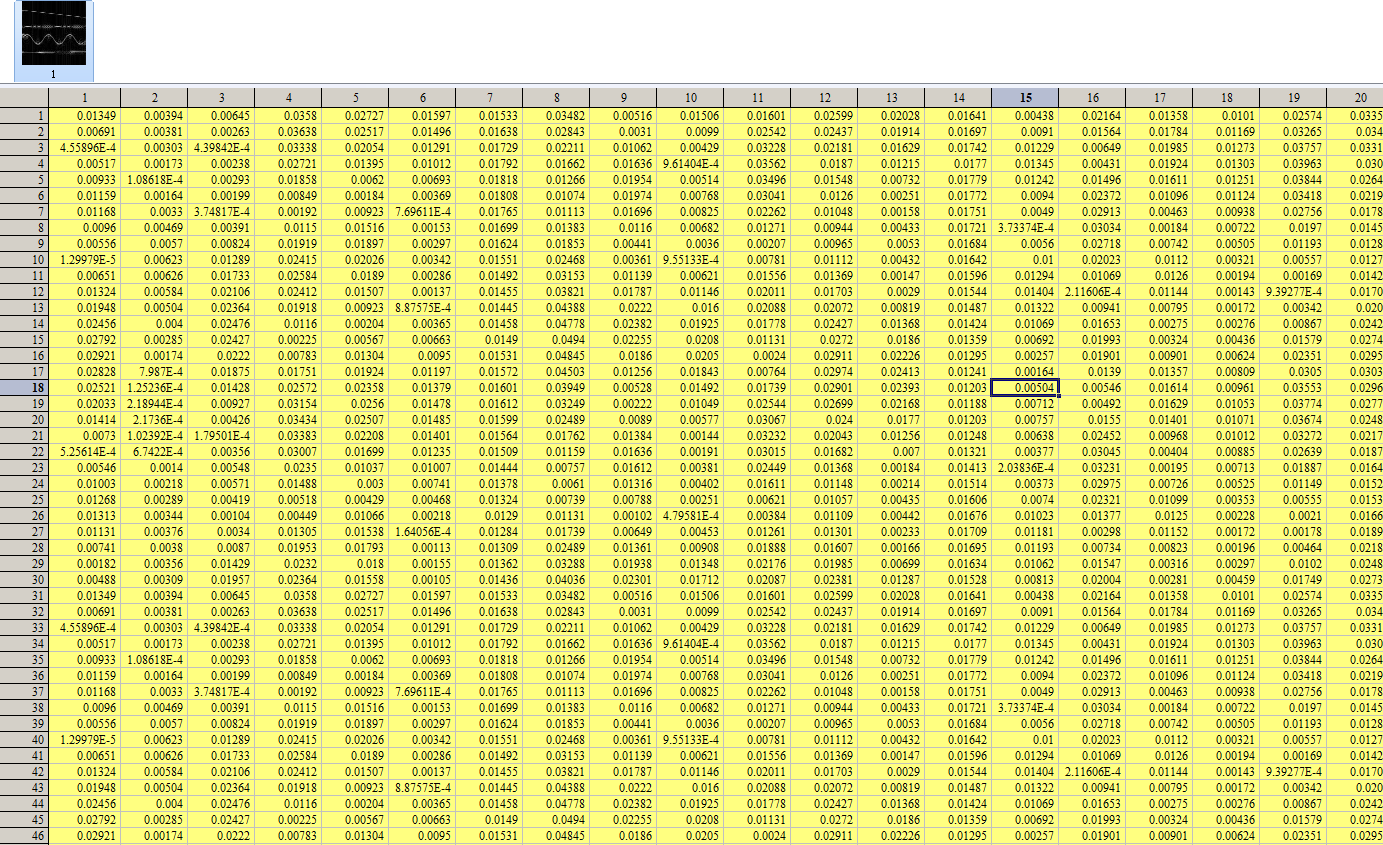

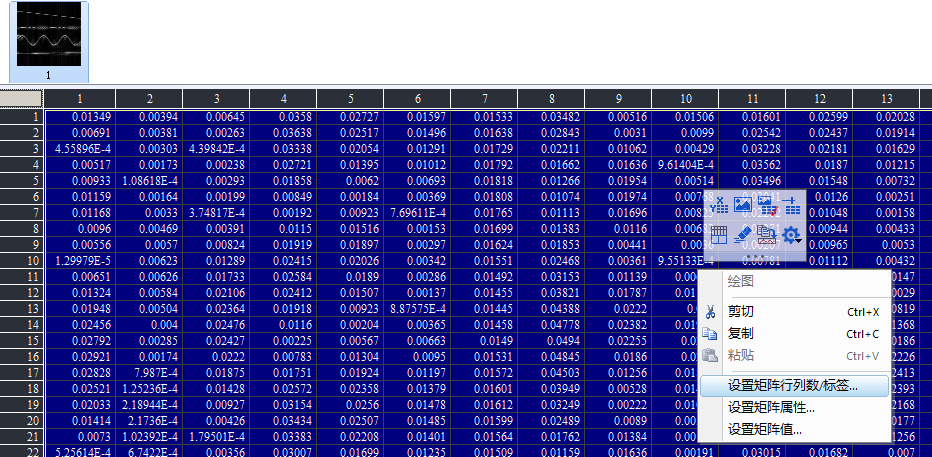

把复制的内容粘贴到Origin矩阵里

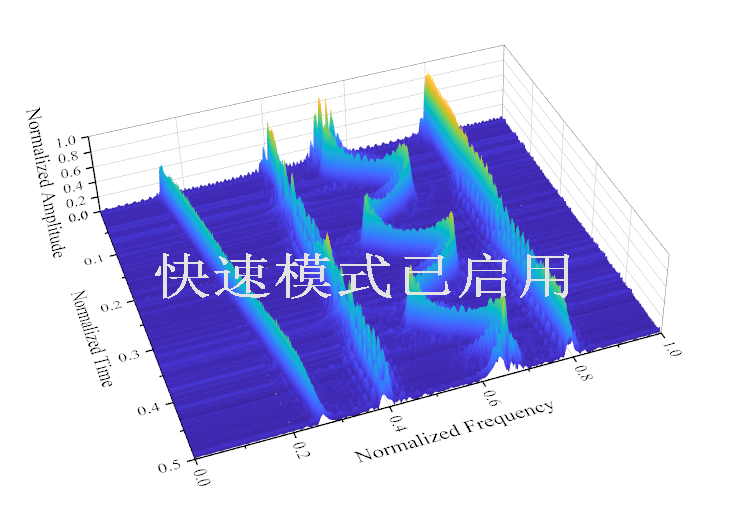

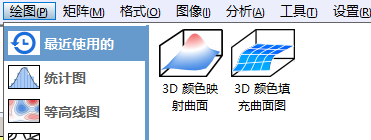

这两个都适合画3D时频图

如果矩阵行列数很多，没法直接从MATLAB打开复制的话，可以保存下来，通过Origin直接打开.mat文件

%生成时频图：
[tfr,t,f] = tfrctfd2(S);%生成3D时频图：
% 获取幅度
tfr_asb = abs(tfr);% 计算最大值，用于caxis
level = max(max(tfr_asb(:, 200:800)));
new_t = t / 1000;  % 将t轴的值缩小1000倍
tfr_asb = tfr_asb/max(tfr_asb(:));
% 创建三维图形
figure;
surf(new_t, f, tfr_asb, 'EdgeColor', 'none'); % 使用surf来创建3D图xlim([0,1])
ylim([0,0.5])
% 设置x轴的刻度% 设置轴标签
xlabel('Normalized Time');
ylabel('Normalized Frequency');
zlabel('Normalized Amplitude');% 调整视角
view(3); % 设置为3D视角% 可选：暂停使图形实时更新
pause(0.05);set(gca, 'FontName', 'Times New Roman');save("D:\实验室\论文\论文-多信号参数估计\JCR3\Principle\Rubber band\tfr_asb.mat",'tfr_asb')

二、颜色映射（最重要的一步）

Origin直接画出来的3D时频图是没法看的，需要用MATLAB的颜色映射表

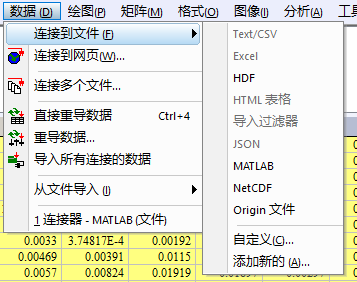

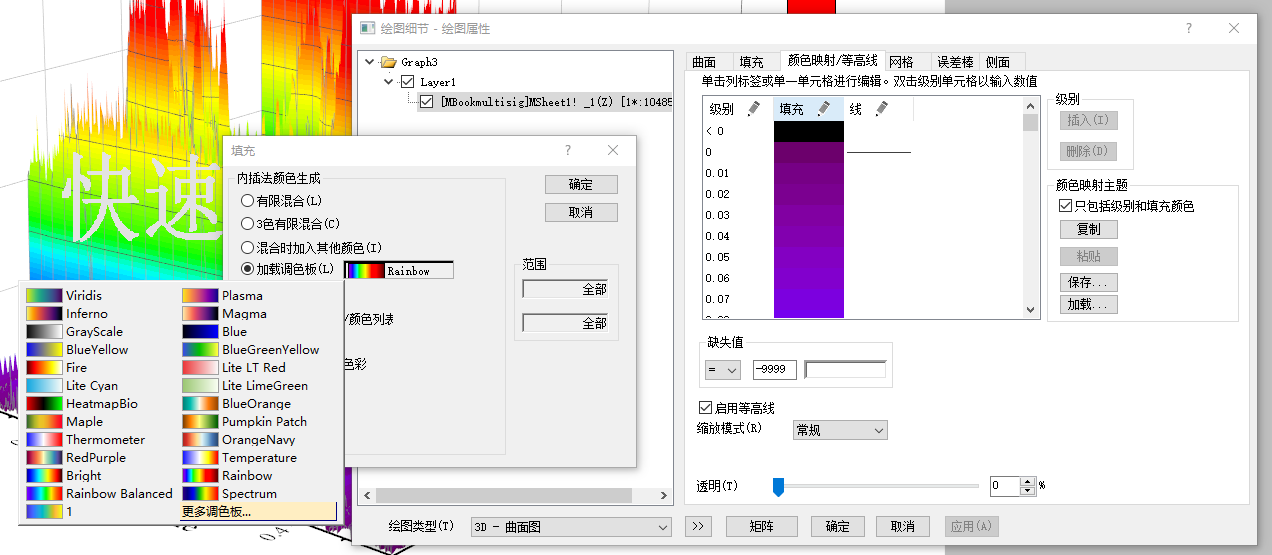

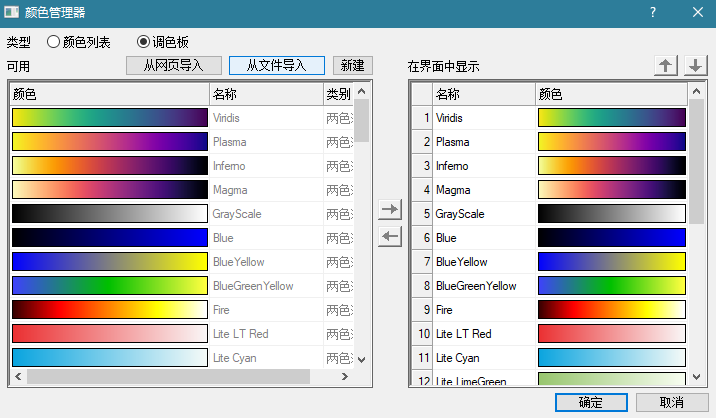

加载映射表，更多调色板：

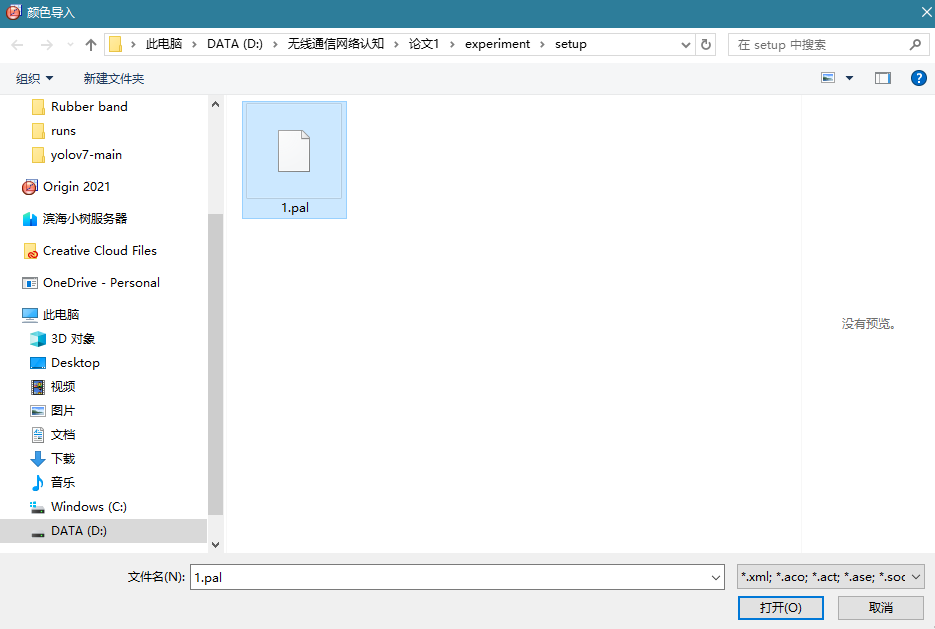

从文件导入：

打开

我自己导出的MATLAB颜色映射表就放在这了：

1.pal

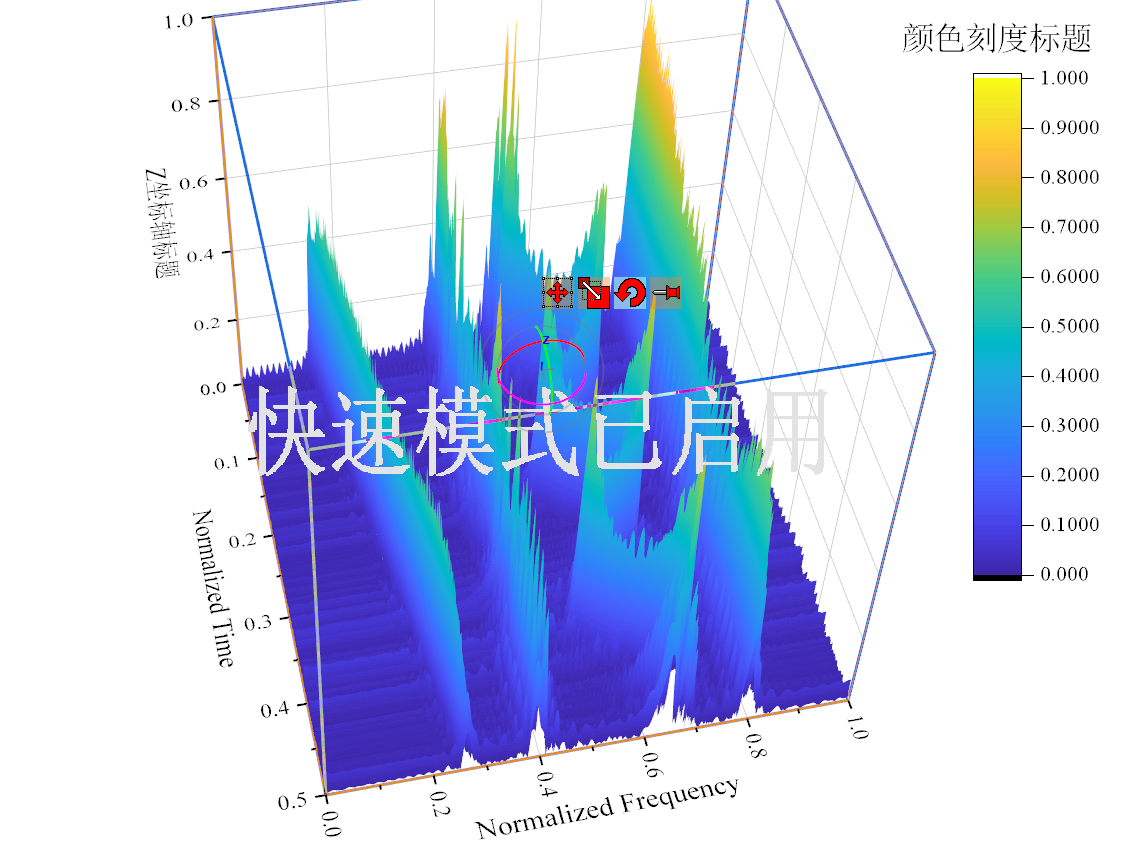

加载成功：

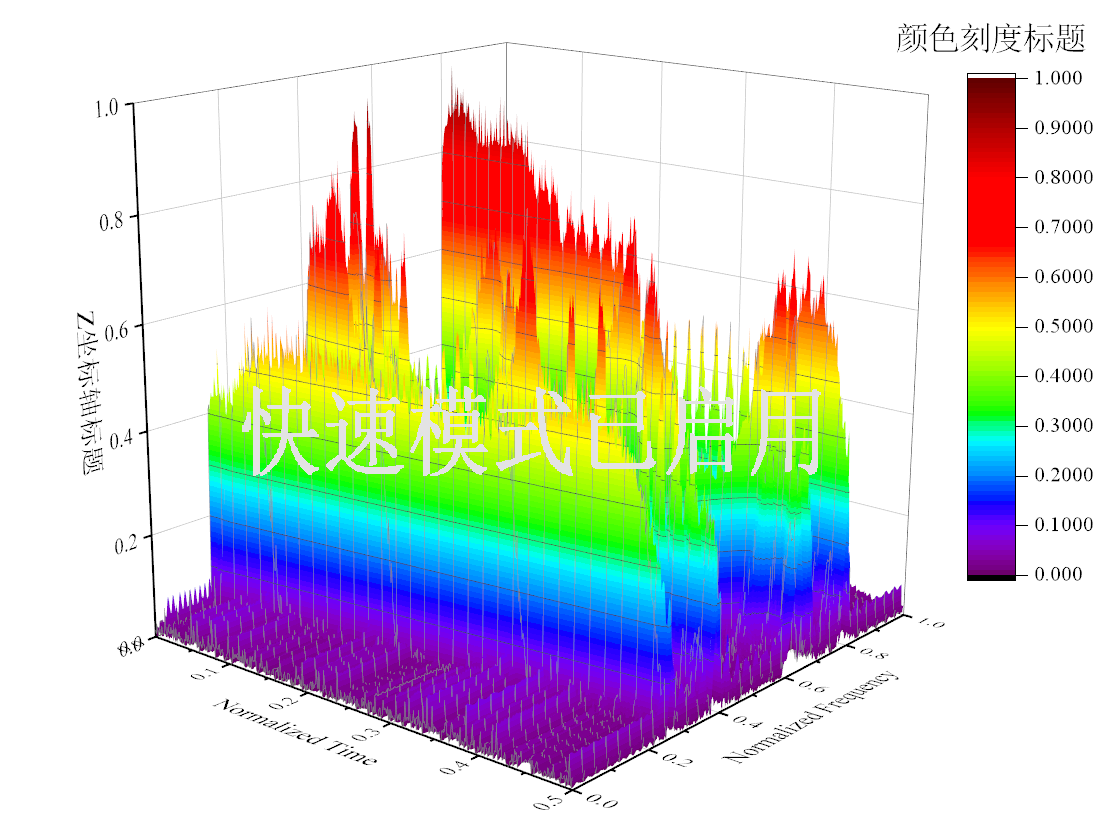

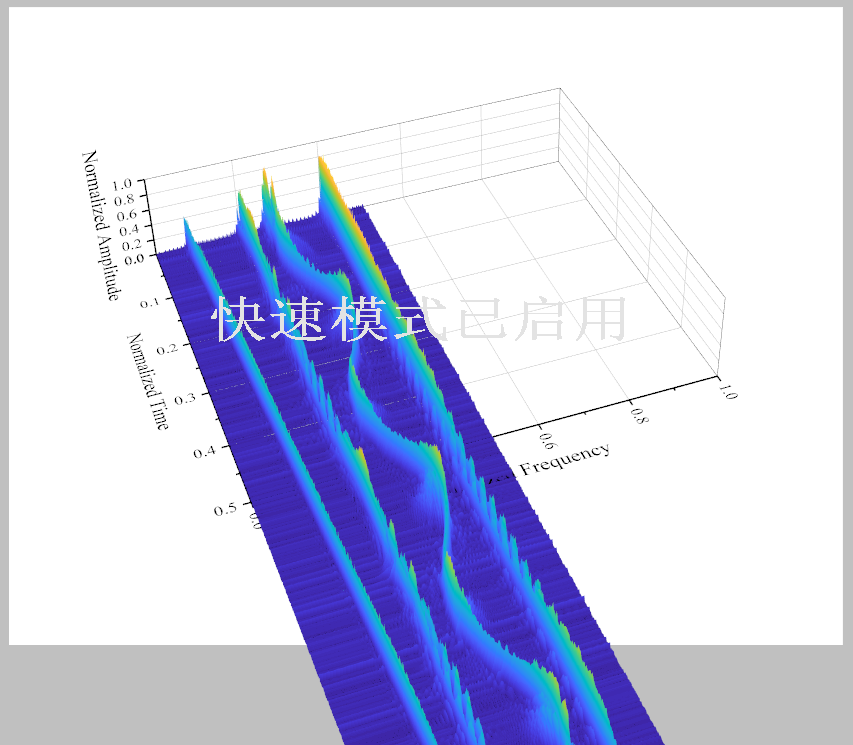

效果：

---

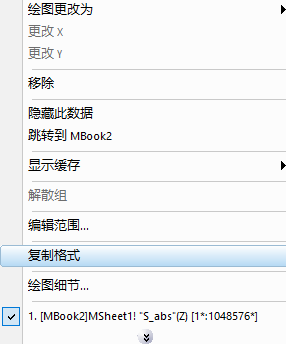

另外一种方法就是可以打开一个映射好的文件（格式也调好了最好），然后复制所有文件格式，粘贴

这是我调好的格式：

3D_abs.opju

这个算Origin的一种福利吧，不得不说挺方便的。之前我都是复制一个调好绘图格式的origin文件，替换矩阵数据；也尝试过更改绘图链接的工作簿（没成功....）

一些小技巧

时频图xy坐标轴搞反了怎么办

比如我的Frequency应该是0-0.5，Time应该是0-1

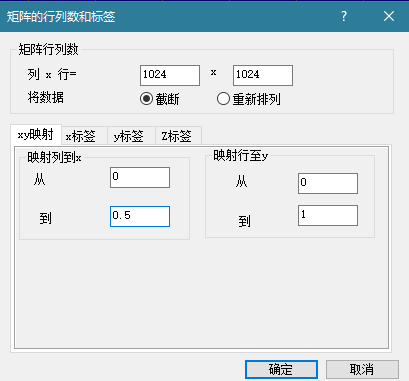

那就把映射值改改就好了

改成：

这个时候双击坐标轴调整下范围就行了
