【LUT技术专题】针对降噪优化的通道感知轻量级LUT算法：DnLUT

本文将从头开始对DnLUT: Ultra-Efficient Color Image Denoising via Channel-Aware Lookup，这篇主攻降噪的通道感知轻量级LUT算法进行讲解。参考资料如下：
[1]. DnLUT论文地址
[2]. DnLUT代码地址

---

专题介绍

Look-Up Table（查找表，LUT）是一种数据结构（也可以理解为字典），通过输入的key来查找到对应的value。其优势在于无需计算过程，不依赖于GPU、NPU等特殊硬件，本质就是一种内存换算力的思想。LUT在图像处理中是比较常见的操作，如Gamma映射，3D CLUT等。

近些年，LUT技术已被用于深度学习领域，由SR-LUT启发性地提出了模型训练+LUT推理的新范式。
本专题旨在跟进和解读LUT技术的发展趋势，为读者分享最全最新的LUT方法，欢迎一起探讨交流。

系列文章如下：
【1】SR-LUT
【2】Mu-LUT
【3】SP-LUT
【4】RC-LUT
【5】EC-LUT
【6】SPF-LUT

---

一、研究背景

DnLUT想要解决的问题是高效的图像去噪，前面讲了一系列的LUT文章，我们可以知道LUT提升感受野就会使得LUT尺寸变大，且为了尽可能减小查询的维度，我们还需要分离通道和空间，通常是将他们分开查询，也就是说对比CNN网络，只有depthwise conv以及pointwise conv，而不能使用正常的卷积，这很大程度上影响了模型的效果。本文作者鉴于此提出了他的解决方案，包含设计的PCM模块和L型卷积，这两个细节会在后面讲到，论文中使用到的评价指标是CPSNR（color PSNR，通过计算每个通道的MSE值，并结合通道之间的协方差来评估图像质量，CPSNR可以更好的评估图像降噪的效果，噪声是包含色噪声的）。总的来说，本文做出了以下4点贡献：

1）对比CVPR2024 sota文章SPF-LUT在图像去噪任务上的CPSNR指标提升明显。

2）功耗和存储资源消耗小，对比DNN的方法，在手机上只有DNN0.1%的功耗，减小1000倍，存储量只需要500kb。

3）文章设计的PCM模块可以有效提升以往基于LUT方法降低色噪声的能力，普遍提升1dB以上。

4）文章设计的L型卷积，对比其他文章用最小的存储量得到了同样的感受野范围。

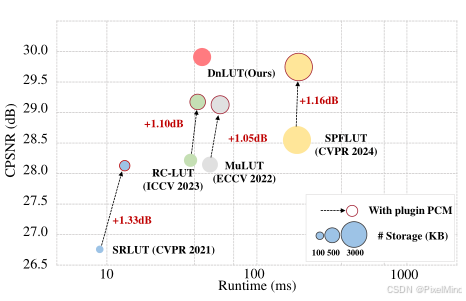

下图很形象的体现了我们上面提到的4点贡献，对比SPFLUT明显效果提升，存储量通过圈的大小可知是比较小的，而PCM模块可有效提升每个LUT的能力，最后L型卷积帮助DnLUT在几乎同等加入PCM模块的SPFLUT上存储量更小。

接着我们还是先讲清楚为何现有的LUT方法用于降噪是有明显局限性的，主要是两点：

1. 通道深度的处理：有三个点导致现有的方法不好处理。
   • 不做通道间的交互：这在初期的LUT方法（SRLUT，MULUT，RCLUT）中频繁被使用，每个通道单独做处理，最后再合并起来，显然这在降噪任务上不合适。
   • 只做通道上的交互：比如SPFLUT，没有空间交互的情况下CPSNR指标会受到影响。
   • 做完全的通道空间交互：使得存储量太大，LUT是空间换计算的方法，完全的交互需要大量的资源来进行。以一个感受野为2x2，输入通道为3的卷积来说，即使进行4bit的间隔量化也需要TB级别的LUT来存储所有的可能性。

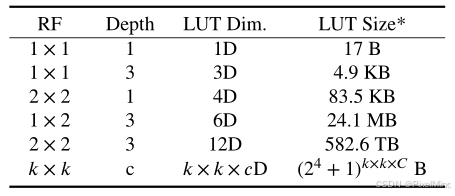

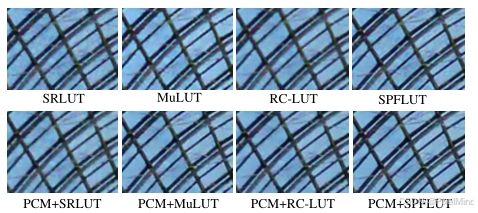

作者借助两个图表生动地阐述了上述三种不恰当的处理方式。左侧图表对比了不同LUT方法在未使用PCM模块与使用PCM模块时的效果差异。从图中可以清晰地看出，未添加PCM模块的方法在处理色噪声时效果不佳，存在明显的残留噪声；而一旦引入PCM模块，处理效果显著提升，色噪声得到了更彻底的消除（读者可以通过放大图片进行更细致的对比观察）。右侧图表则展示了在不同RF（感受野）和Depth（深度）条件下，LUT的尺寸变化情况，进一步说明了相关参数对LUT规模的影响。

.

2. 多个4DLUT堆叠的存储开销问题：这个问题反复被提到，存储量最好小于设备的L1 cache，这样才可以快速查找，一般是500kb。前面已经提到了LUT的维度越大，尺寸会越大，4D LUT的存储量相比较3DLUT就要大16倍，以往的一些方法是采用串并联4D LUT来提升感受野，因此这个过程会带来大量的LUT尺寸，作者指出SRLUT、MULUT使用的4D LUT会在非中心的区域引入更多的查找位置，这样带来了额外的消耗，DnLUT使用L型的卷积核，就可以减小这部分损失，使用3D LUT达到同样大小的感受野，自然就减小了开销，如下图所示。

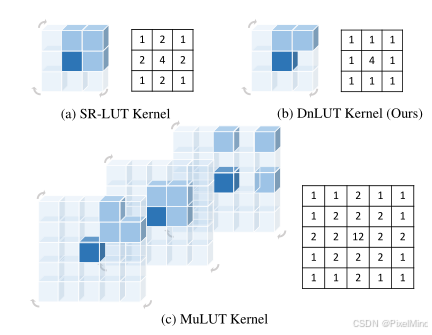

从图中可以观察到，SRLUT的卷积核在旋转后，对中心点采样4次，对4邻域点采样2次，对8邻域点采样1次。相比之下，DnLUT的卷积核仅对中心点以外的每个点采样1次。MuLUT则是将这三种类型的卷积核并联组合，因此也继承了这一特性：中心点以外的点被多次采样。这种重复采样导致了不必要的计算开销增加。

二、DnLUT方法

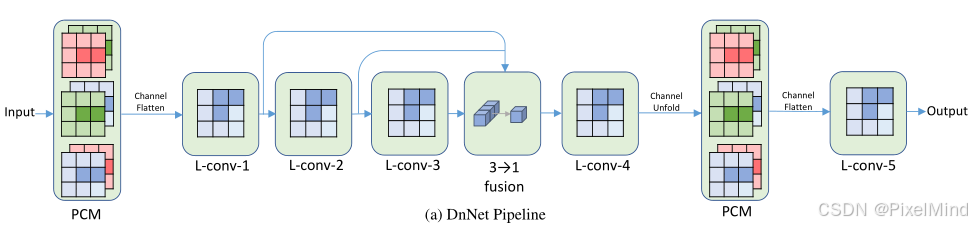

DnLUT总体流程还是遵循我们一直讲的，训练、转换、测试，而它的网络结构如下图所示：

有以下3个重点：
1）输入首先会送入到PCM模块中进行空间通道的交互，PCM模块包含3个4DLUT，每个4DLUT会查询2个通道和2个空间位置，详情可以看下面的PCM模块讲解。
2）接着与SRLUT等方法一致，只进行空间的交互，因此这里进行了channel-flatten，使用多个L型的3DLUT来提升感受野，使用concat算子进行多尺度的特征融合（3->1 fusion），最后经过一个L Conv-4，送入新的PCM中，当然送入前需要做channel unfold，将通道调整至原有的位置上，而不是在Batch维度上，最后经过一个L conv-5结束。
3）分析可知，整个结构是比较简洁的，这里可以顺带分析存储大小，2个PCM模块包含6个4D LUT，5个L-conv包含5个3D LUT，1个fusion包含1个3D LUT，总共6个4D和6个3DLUT，根据前文给出的公式可得17 * 17 * 17 * 17 * 6B + 17 * 17 * 17 * 6B=518kb。

2.1 Pairwise Channel Mixer

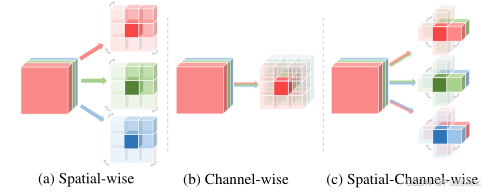

接下来详细讲解PCM模块和L型卷积核。下图展示了3类不同模块的交互过程。

图中可以发现发展为图（c）的模式是必然的，是一种折中的方式，既不会维度太大，又可以满足通道和空间的交互性。下面是PCM的计算公式：

$$\begin{array}{rl}\left(V_R,V_G,V_B\right)=\mathrm{Cat}& (LU{T}_{RG}\left[I_{0,0,R}\right]\left[I_{0,1,R}\right]\left[I_{0,0,G}\right]\left[I_{0,1,G}\right],\\ & LU{T}_{GB}\left[I_{0,0,G}\right]\left[I_{0,1,G}\right]\left[I_{0,0,B}\right]\left[I_{0,1,B}\right],\\ & LU{T}_{BR}\left[I_{0,0,B}\right]\left[I_{0,1,B}\right]\left[I_{0,0,R}\right]\left[I_{0,1,R}\right]),\end{array}$$

可以看到与图像中展示的是一致的，3个不同的4DLUT形式，第1个加数是RG的中心位置和右边的位置，第2个是GB的对应空间位置，第3个是BR的，最后将他们concat起来组成了新的3通道图像，完成了通道和空间的交互，同时这个模块可以并行，即可以方便应用时的加速。
从图像中可以看到，这三种不同的4D-LUT形式与描述一致。具体来说：
第一个4D-LUT的加数对应于红色（R）和绿色通道（G）的中心位置以及右侧位置。
第二个4D-LUT的加数对应于绿色（G）和蓝色通道（B）的空间位置。
第三个4D-LUT的加数对应于蓝色（B）和红色通道（R）的空间位置。
最终，将这三个4D-LUT的结果进行拼接（concatenate），从而生成新的三通道图像。这一过程不仅实现了通道之间的交互，还完成了空间维度的融合。此外，该模块支持并行处理，能够有效加速应用时的计算效率。

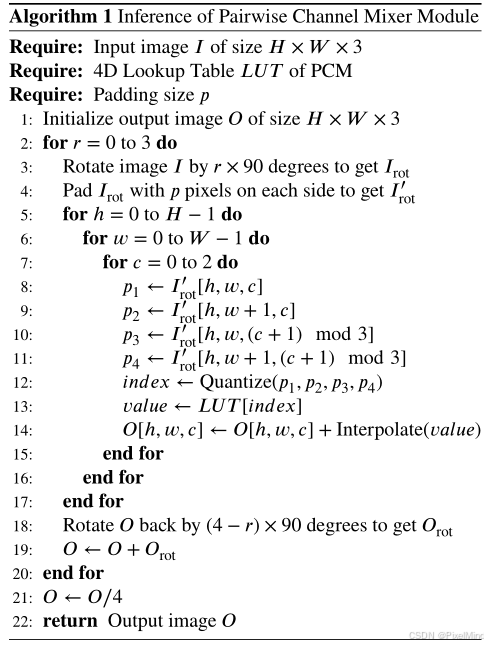

作者还给出了一个伪代码的实现来讲解。

可以看到：
1）外层循环总共有4层，分别是旋转、高度、宽度以及通道，这跟自集成策略下的正常卷积是一致的。
2）内部计算时，首先找到4个点p1-p4，这是我们完成查找的索引值，这跟我们前面讲到的也是一致的，RG、GB以及BR，拿到邻域和相邻通道的4个点，由于这4个点是8bit的，前面讲到存储他们需要做量化，因此这里也需要对索引进行量化并对LUT表进行插值查找得到对应的值，最后将这个结果写回结果矩阵O中。
3）将4次旋转的结果加到一起，除以4，这样范围可以重新归一化回来，完成处理。

2.2 Rotation Non-overlapping Kernel（L型卷积）

如下图所示。

.

图中可以看到：

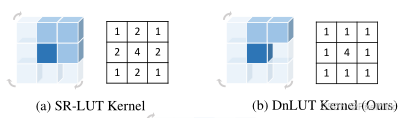

1）左图（b）展示了DnLUT的L型卷积，显然他的感受野范围是3个点，对比（a）SRLUT是4个点。
2）右图展示了实际推理时会使用到的自集成策略，通过搭配旋转和L型卷积核，可以与旋转后的SRLUT一样，覆盖3x3的窗口，只不过访问次数相比较SRLUT来说会少4次，那因为多余的4次会存在overlap，因此也带来了额外的存储压力。

三、实验结果

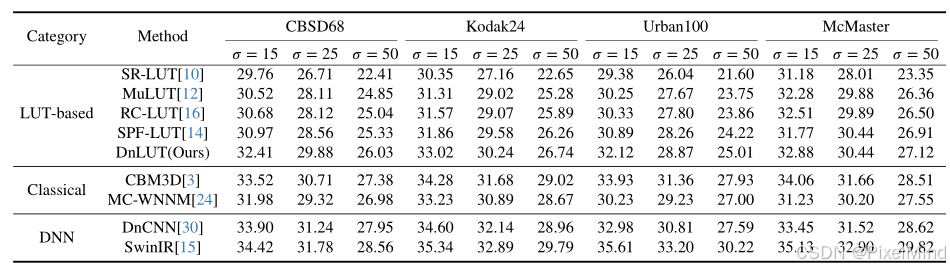

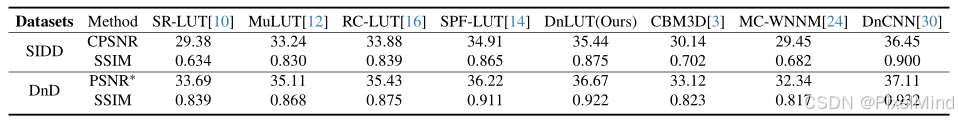

定量的Gaussian color image denoise实验结果显示：DnLUT在LUT方法中效果是最好的。

针对于real-world color image denoise定量实验结果也是一样的，逊于DNN，但是在LUT中是最好的，一些传统方法做不过DnLUT，显示了深度学习的优势。

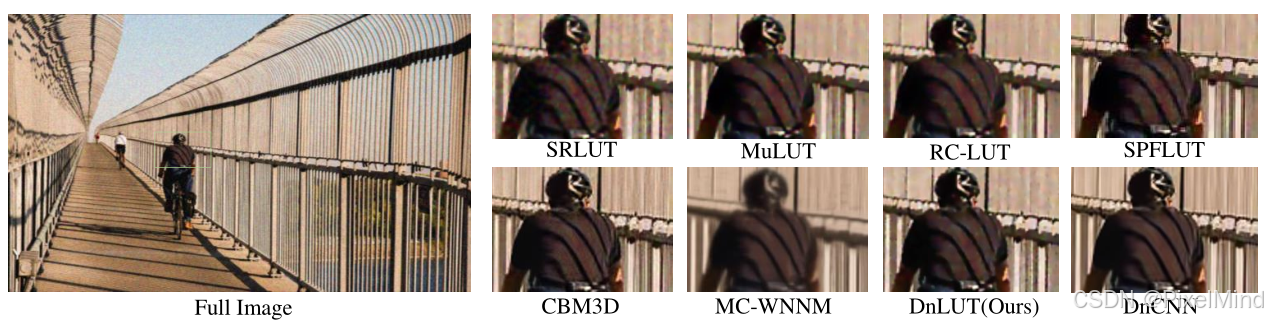

定性的实验结果显示，结论是一致的，逊于DNN，但是在LUT中是最好的。

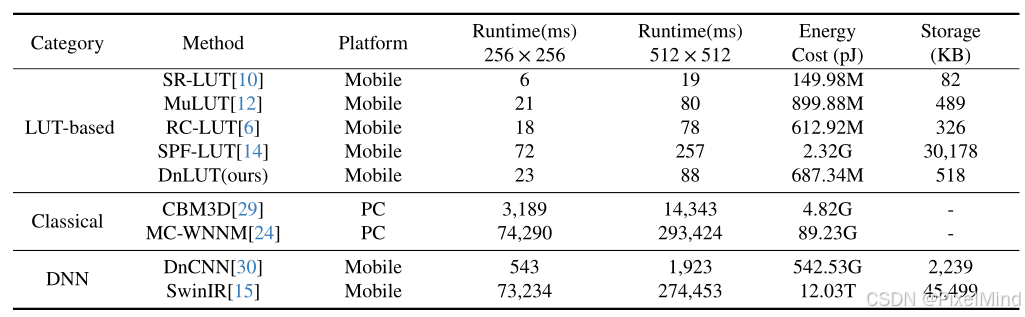

资源消耗实验上，LUT-based方法中比较突出，性价比之选，对比传统方法来说，用一点点存储量做到了更快的计算时间和能量消耗，对比DNN来说，资源消耗的优势巨大。

接下来作者进行了消融实验：

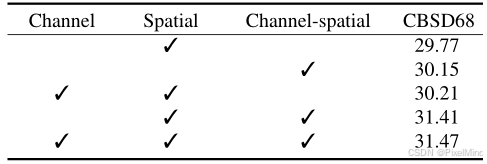

1）通道和空间交互的实验：

这里可以看到作者这种设计，channel、spatial以及channel-spatial共有的方式效果是最好的，3-1fusion代表着channel级别的，普通的L卷积代表着spatial级别的，PCM模块则是channel-spatial级别的，比较明确直观的结论。

2）对比了L型和S型卷积核的效果和消耗，S型指2x2：

可以看到L型相比较S型来说，效果上略有劣势，但是LUT size上劣势明显，增大了快一倍，得不偿失。

四、总结

1. DnLUT相当于把LUT方法的效果和性能做了进一步的优化，设计时也尽可能考虑了硬件的cache大小，完成一些简单的降噪任务。
2. 效果上对比DNN还是差强人意，目前看起来LUT系列的方法都不能完成比较困难的任务，同时需要搭配合适的查表单元，适合在一些具有查表硬件单元的简单任务如JPEG去压缩、降噪等上面做一些部署。

代码部分将会单起一篇进行解读。（未完待续）

---

感谢阅读，欢迎留言或私信，一起探讨和交流。
