【HCIA】聚合VLAN

前言

我们在实际项目中，经常是vlan号和子网号相同，就比如说，我们划分了vlan10，那么这个vlan下的设备就都在 192.168.10.0 网段。可我们也会遇到多个vlan使用同一网段的特殊情况。今天我们介绍一种不常见的却很有用的工具——聚合VLAN。顺便给大家介绍一下ARP代理是如何工作的。

1. 网络拓扑图

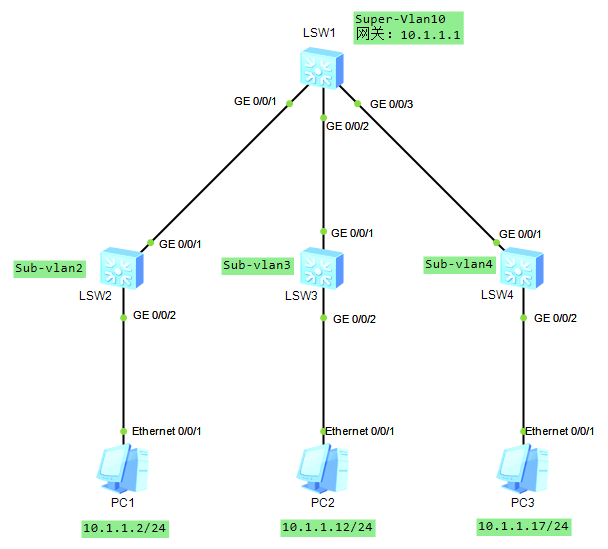

现有网络拓扑图如下，我们需要聚合vlan2、3、4三个vlan 为 super vlan，还要实现子vlan间能正常通讯：

我们首先配置vlan、然后配置IP、最后配置聚合VLAN以及ARP代理。

2. 配置vlan

2.1. 配置 LSW2

在子Vlan2所在的交换机上，我们首先配置vlan，然后给交换机到PC的接口设置access和默认vlan（打上标签）。交换机与交换机之间，则要配置trunk，然后至少允许vlan2的二层流量的转发。

<Huawei>system-view
[Huawei]sysname SW2
[SW2]vlan 2
[SW2-vlan2]q
[SW2]undo info-center enable
Info: Information center is disabled.
[SW2]interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 2
[SW2-GigabitEthernet0/0/2]q
[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 2

由于 vlan3、vlan4，情况与vlan2类似，这里不再赘述。

2.2. 配置 LSW1

对于vlan10，它是最核心的交换机，它需要声明所有vlan，在转发的时候也需要允许大家的vlan通过：

<Huawei>system-view
[Huawei]sysname SW1
[SW1]vlan batch 2 3 4 10
[SW1]undo info-center enable
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type trunk
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3 4
[SW1-GigabitEthernet0/0/1]q
[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type trunk
[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 to 4
[SW1-GigabitEthernet0/0/2]q
[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type trunk
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 to 4

3. 配置IP

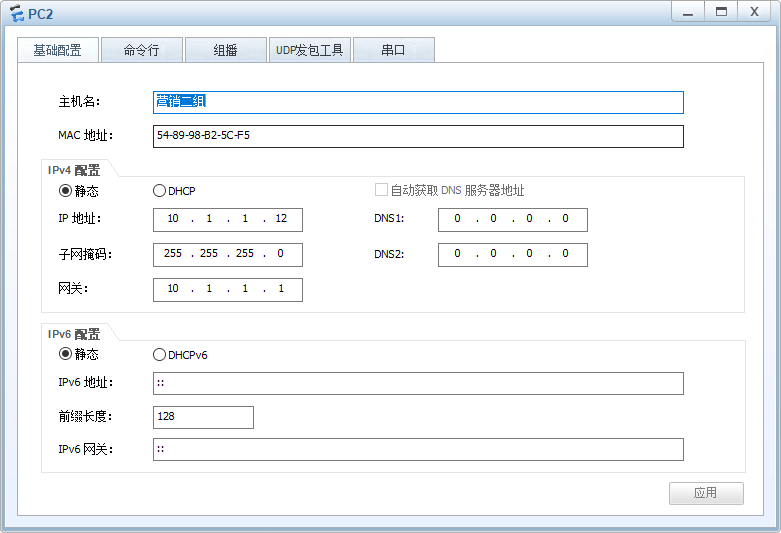

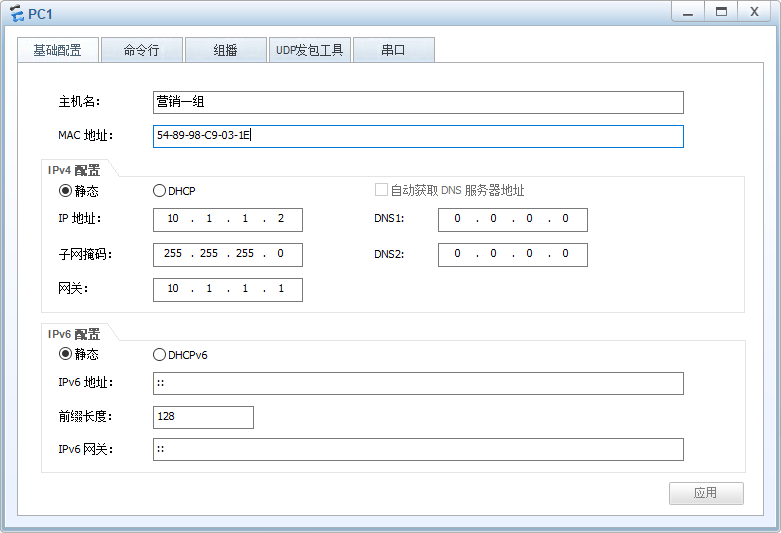

接下来我们配置ip，我们在PC和SW1（网关）上配置好IP地址：

[SW1]interface Vlanif 10
[SW1-Vlanif10]ip address 10.1.1.1 24

4. 配置聚合VLAN

现在，我们将三个子vlan聚合成vlan10，于是我们在LSW1上敲击：

[SW1]vlan 10
[SW1-vlan10]aggregate-vlan
[SW1-vlan10]access-vlan 2 to 4
[SW1-vlan10]display vlan
The total number of vlans is : 5
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:GE0/0/1(U)      GE0/0/2(U)      GE0/0/3(U)      GE0/0/4(D)      GE0/0/5(D)      GE0/0/6(D)      GE0/0/7(D)      GE0/0/8(D)      GE0/0/9(D)      GE0/0/10(D)     GE0/0/11(D)     GE0/0/12(D)     GE0/0/13(D)     GE0/0/14(D)     GE0/0/15(D)     GE0/0/16(D)     GE0/0/17(D)     GE0/0/18(D)     GE0/0/19(D)     GE0/0/20(D)     GE0/0/21(D)     GE0/0/22(D)     GE0/0/23(D)     GE0/0/24(D)     2    sub     TG:GE0/0/1(U)      GE0/0/2(U)      GE0/0/3(U)                      3    sub     TG:GE0/0/1(U)      GE0/0/2(U)      GE0/0/3(U)                      4    sub     TG:GE0/0/1(U)      GE0/0/2(U)      GE0/0/3(U)                      10   super   VID  Status  Property      MAC-LRN Statistics Description
--------------------------------------------------------------------------------1    enable  default       enable  disable    VLAN 0001
2    enable  default       enable  disable    VLAN 0002
3    enable  default       enable  disable    VLAN 0003
4    enable  default       enable  disable    VLAN 0004
10   enable  default       enable  disable    VLAN 0010

至此，我们的聚合VLAN配置完毕了，我们尝试让PC1来ping网关：

PC>ping 10.1.1.1Ping 10.1.1.1: 32 data bytes, Press Ctrl_C to break
From 10.1.1.1: bytes=32 seq=1 ttl=255 time=47 ms
From 10.1.1.1: bytes=32 seq=2 ttl=255 time=47 ms
From 10.1.1.1: bytes=32 seq=3 ttl=255 time=47 ms
From 10.1.1.1: bytes=32 seq=4 ttl=255 time=62 ms
From 10.1.1.1: bytes=32 seq=5 ttl=255 time=78 ms--- 10.1.1.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 47/56/78 ms

发现是通的，那么我们让PC1去 ping PC2：

PC>ping 10.1.1.12Ping 10.1.1.12: 32 data bytes, Press Ctrl_C to break
From 10.1.1.2: Destination host unreachable
From 10.1.1.2: Destination host unreachable
From 10.1.1.2: Destination host unreachable
From 10.1.1.2: Destination host unreachable
From 10.1.1.2: Destination host unreachable--- 10.1.1.12 ping statistics ---5 packet(s) transmitted0 packet(s) received100.00% packet loss

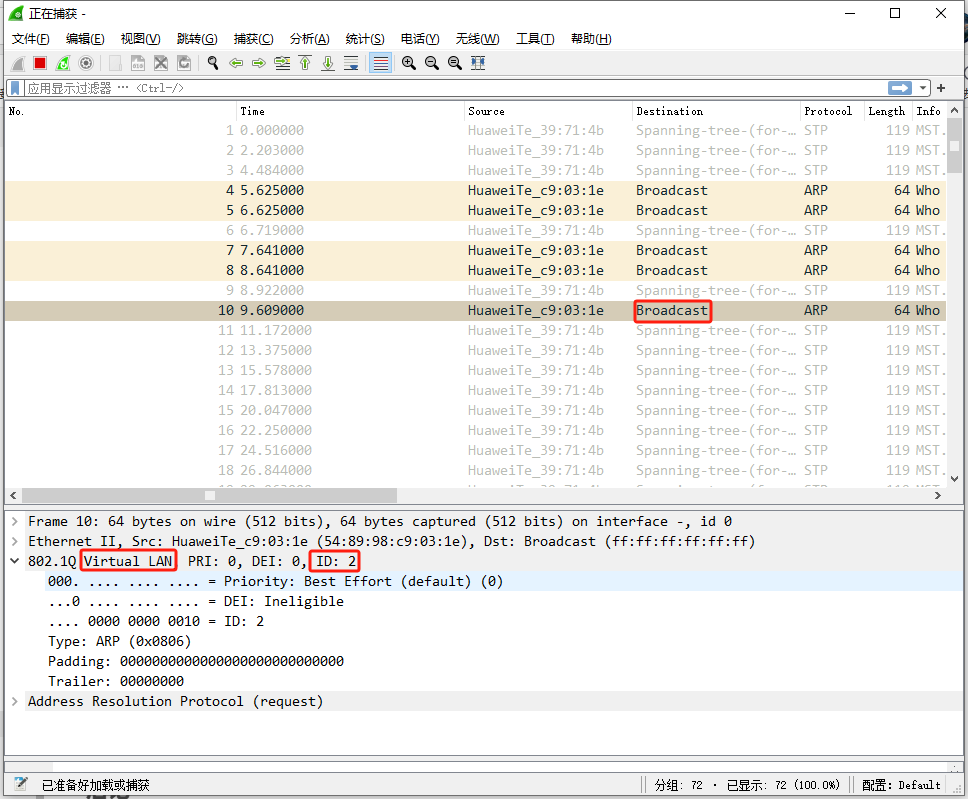

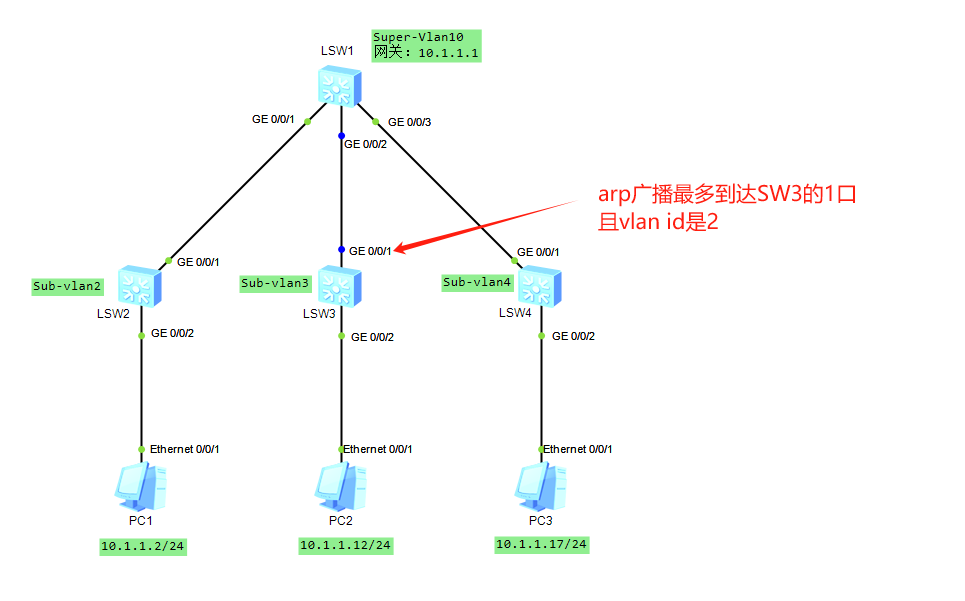

发现根本不通，为什么呢？因为同网段执行ping命令，首先会去使用ARP报文寻找目的主机的MAC地址。ARP报文在SW3处就无法继续往前走了：

5. 配置ARP代理

基于以上的现实问题，我们不得不配置ARP代理，所谓代理就是代替你去处理：

[SW1]interface Vlanif 10
[SW1-Vlanif10]arp-proxy inter-sub-vlan-proxy enable

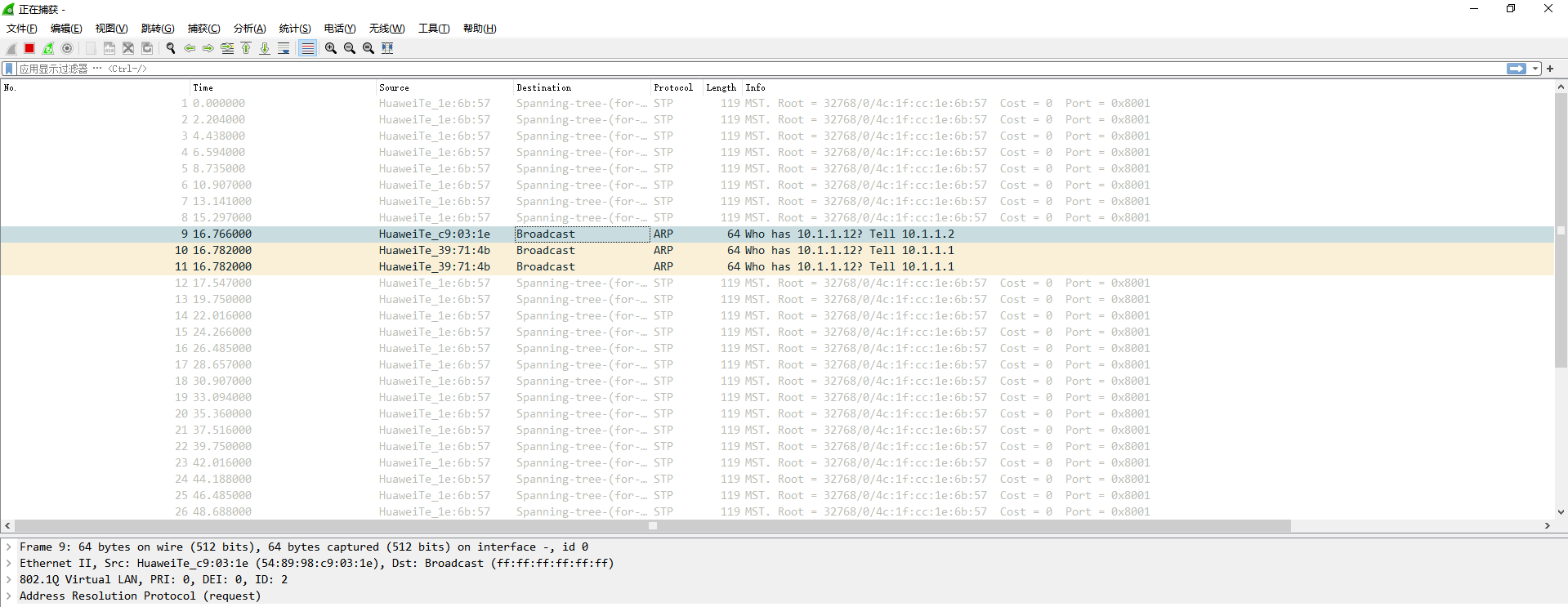

当我们配置好ARP代理后，我们再去让 PC1 ping PC2，通过抓包发现：

LSW1在接收到LSW2发来的ARP广播包后，主动封装了vlan id为3和4的arp广播包代为寻找10.1.1.12到底再哪里。当10.1.1.12返回自己的Mac地址后，它也是发给了LSW1：

后续LSW1会直接发给PC1所需要的PC2的MAC地址，如此一来，跨VLAN便可以三层通讯了！

后记

其实本文更多还是想和大家分享ARP工作的过程，以及ARP代理究竟是怎么一回事。相信大家经过本实验，更能理解ARP在沟通IP与MAC中的工作原理了。

文中有任何错误、遗漏，烦请各位老铁在评论区指出，共同学习进步。
