计算机视觉----常见卷积汇总

普通卷积
  普通卷积大家应该都比较熟悉了，如果不熟悉的话，可以参考我之前的博客，或者去网上自行百度。这里主要想补充两个知识点。一：卷积核参数量怎么算？ 二：如何高效的并行运算卷积滑窗？

卷积核参数量怎么算？
  假设现在有一张单通道的灰度图，卷积核大小是3×3，输出通道是10。那么参数量就是3×3×1×10 因为输入是单通道 所以进行一次运算

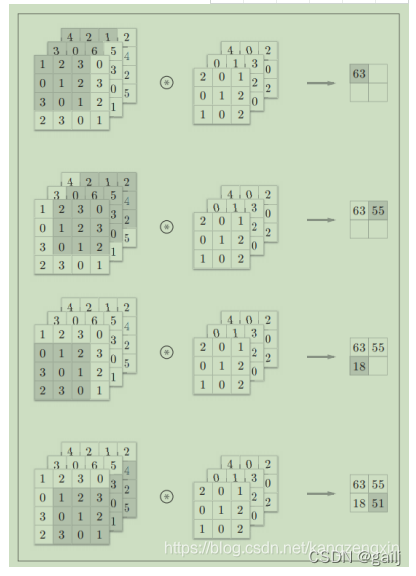

  假设现在有一张三通道的彩色图，卷积核大小是3×3，输出通道是10。那么参数量就是3×3×3×10 因为输入是单通道 所以分别进行三次运算 然后相加
  不是一个卷积核对三个通道做运算，而是三个卷积核对三通道做运算（即每个卷积核只对一个通道运算）

  输出通道就是卷积核重复的次数 每次可以关注到图像不同的特征 比如颜色、纹理、边缘等

在GPU中如何并行计算

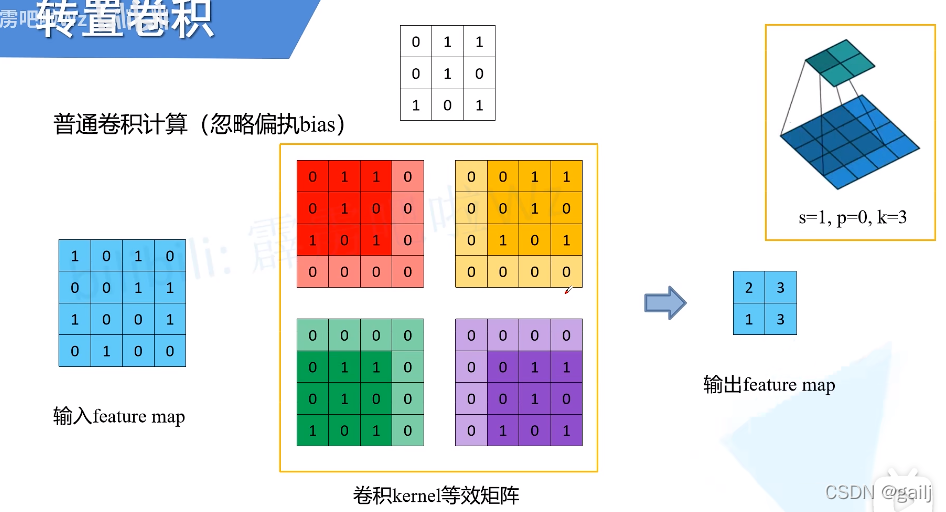

正常是一下一下滑动的 但是GPU可以并行 这样就太慢了

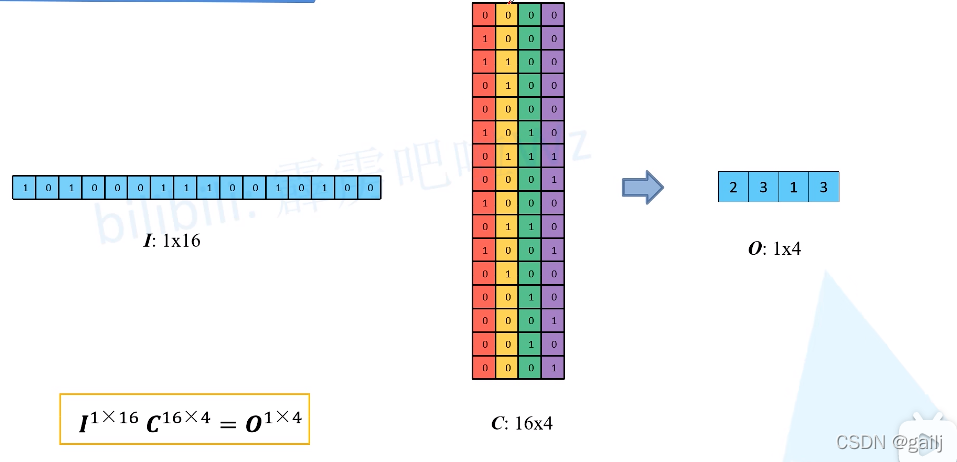

答案就是展开成一维向量 卷积核每次扫荡不到的地方取0 四次扫荡用四个向量表示 与输入向量相乘 等同于上图的过程

1×1卷积
  1×1卷积很常见的，比如在Resnet中。它通常有两个作用，

降维（ dimension reductionality ）。比如，一张500 * 500且厚度depth为100 的图片在20个filter上做1*1的卷积，那么结果的大小为500×500×20。就是改变了输入和输出的通道数，可以减少参数。
增加非线性。卷积层之后经过激励层，1*1的卷积在前一层的学习表示上添加了非线性激励（ non-linear activation ），提升网络的表达能力；很明显，增加了非线性，因为相当于又进行了一次运算

参数小 已经见过有的论文 用这个卷积替换全连接层改变维度 参数大大降低

可分离卷积

  可分离卷积主要有两种类型：空间可分离卷积和深度可分离卷积。

空间可分离卷积：

  将一个卷积核分为两部分（降低计算复杂度，但并非所有的卷积核都可以分，如下图，必须得合适才行）最常见的情况是将3x3的卷积核划分为3x1和1x3的卷积 核，例如在Inception V3中就用到了，如下所示：

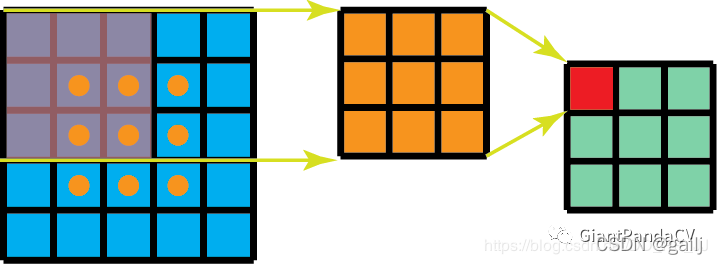

 普通的3x3卷积在一个5x5的feature map上的计算方式如下图，每个位置需要9此惩罚，一共9个位置，整个操作要81次做乘法：

同样的状况在空间可分离卷积中的计算方式如下图，第一步先使用3x1的filter，所需计算量为：15x3=45；第二步使用1x3的filter，所需计算量为：9x3=27；总共需要72次乘法就可以得到最终结果，要小于普通卷积的81次乘法。

解释下这里的乘法 首先是1*3卷积进行扫荡15x3=45对于得到的结果（此时维度是3*5） 进行3*1扫荡9x3=27

深度可分离卷积：
  深度可分离卷积，其实只对常规卷积做了一个很小的改动，但是带来的确是参数量的下降，这无疑为网络的轻量化带来了好处。深度可分离卷积主要分为两部分：逐通道卷积（Depthwise Convolution）、逐点卷积（pointwise）

  逐通道卷积是在空间特征融合，逐点卷积是在通道特征融合（通过1*1卷积将通道之间的关系连接了起来）逐点卷积是深度上的延申 代表通道特征 通道卷积是在一张图片上延申 代表着空间特征

假设输入通道数是3，第一步用三个卷积和对三个通道分别做卷积，这样在一次卷积后，输出3个数。

这输出的三个数，再通过一个1x1x3的卷积核（pointwise核），得到一个数。

这里用1*1卷积 减少了参数量

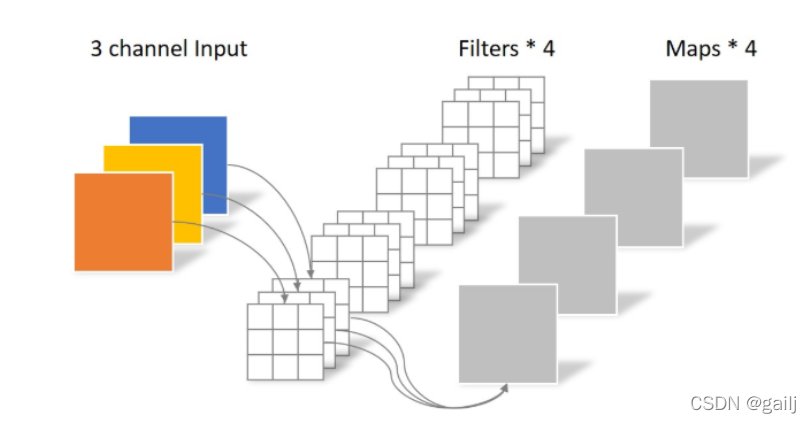

假设输出通道是4，常规卷积的参数个数为：
N_std = 4 × 3 × 3 × 3 = 108
Separable Convolution的参数由两部分相加得到：
N_depthwise = 3 × 3 × 3 = 27
N_pointwise = 1 × 1 × 3 × 4 = 12
N_separable = N_depthwise + N_pointwise = 39巧妙地把最后的4转移出去 只在1*1卷积上体现

思考：卷积神经网络里面是否遇到卷积层就可以用可分离卷积替代？

相当于是将空间特征学习和通道特征学习分开的过程。 也就是这里带来的假设是这批数据的空间位置高度相关，但不同通道之间相互独立，那么这么做是有积极意义的，并且在参数量减少很多的情况下，获得性能更好的模型。

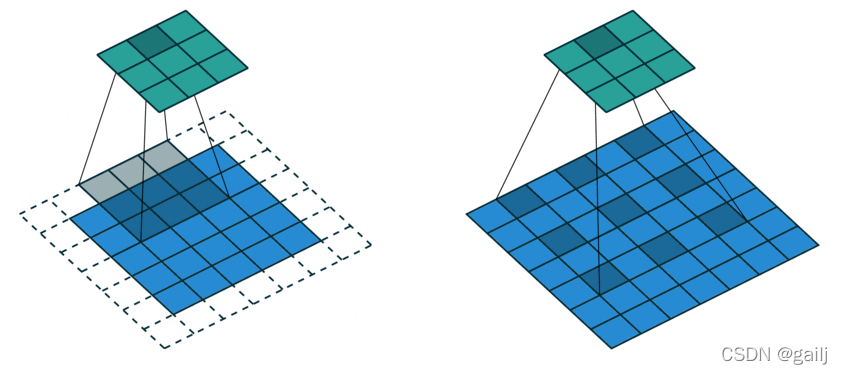

空洞卷积也叫膨胀卷积也叫扩张卷积  间隔取点

 这就在不丢失特征分辨率的情况下扩大了感受野，进而对检测大物体有比较好的效果。所以总的来说，空洞卷积主要作用：不丢失分辨率的情况下扩大感受野；调整扩张率获得多尺度信息。但是对于一些很小的物体，本身就不要那么大的感受野来说，这就不那么友好了。

3D卷积
  3D卷积的对象是三维图像，因此卷积核变成了depth×height×width，简写为D × H × W

  多通道的3D卷积核shape为D × H × W × Channels Channels就是输出的通道数（滤波器的个数）

  比如说一下子是10帧，10张RGB图片，每张提取出RGB三个通道，如下图所示，比如通道1中是10个图片的R，通道2是10个图片的G，通道3是10个图片的B，然后这些分别与3D卷积核做运算，运算后得到3个结果嘛，3个结果再求和累加起来。其实过程和2D的差不多（回想，2D其实也是RGB，只不过每个RGB通道只有一张图）。

只是增加了一个帧参数 与2D卷积类似
