[IMX] 03.时钟树 - Clock Tree

news 来源：原创 2025/5/16 6:38:10

1.PLL 时钟源

2.Clock Tree 时钟树

3.ARM 内核时钟

3.1.频率设置 - CCM_ANALOG_PLL_ARMn

3.2.时钟分频 - CCM_CACRR

3.3.时钟源选择 - CCM_CCSR

3.4.修改 ARM 内核时钟

4.PFD 时钟

4.1.PLL2_PFD 频率 - CCM_ANALOG_PFD_528n

4.2.PLL3_PFD 频率 - CCM_ANALOG_PFD_480n

5.AHB、IPG、PERCLK 时钟

5.1.根时钟

5.2.时钟设置 - CCM_CBCDR

5.3.总线时钟复用 - CCM_CBCMR

5.4.串行时钟复用 - CCM_CSCMR1

5.5.注意事项

I.MX6U-ALPHA 开发板的系统时钟源有两部分：32.768KHz 的晶振和 24MHz 的晶振

32.768KHz 晶振是 I.MX6U 的 RTC 时钟源，24MHz 晶振是 I.MX6U 内核和其它外设的时钟源

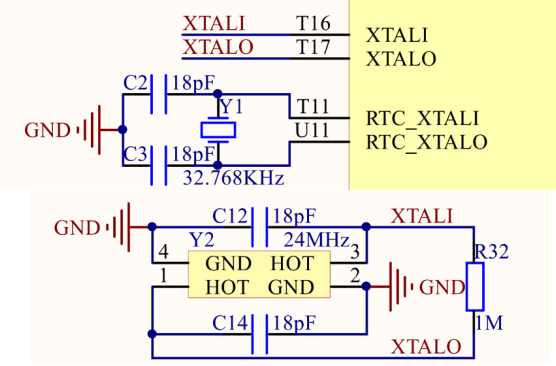

硬件原理图如下：

1.PLL 时钟源

I.MX6U 的外设有很多，不同外设的时钟源不同

NXP 将这些时钟源分为 7 组（PLL1 ~ PLL7），7 组 PLL 时钟源均为 24MHz 晶振通过 PLL 获得，因此称为 7 组 PLL

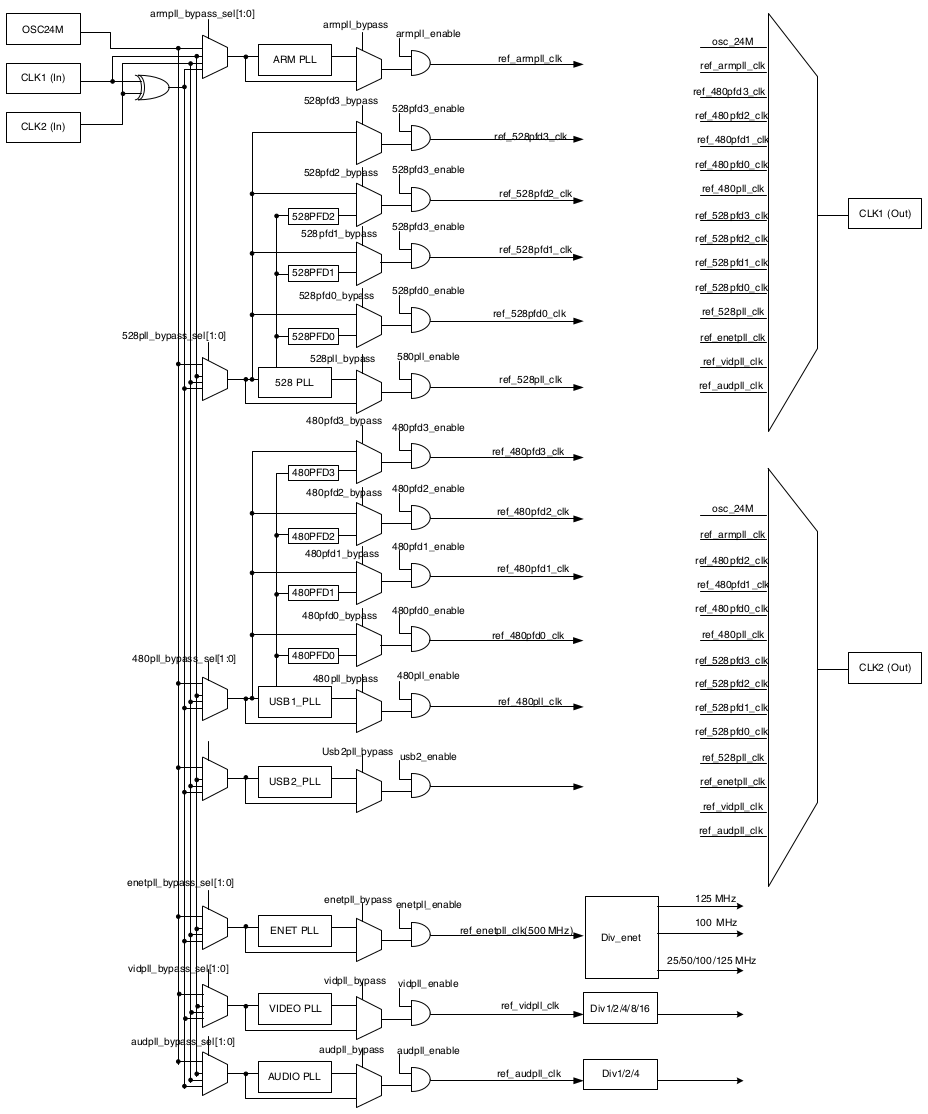

PLL 时钟源的大致结构如下所示：

图中每组 PLL 的作用如下：

PLL1：ARM_PLL，该 PLL 供 ARM 内核使用，用于生成 ARM 内核时钟，可通过配置相关寄存器将 ARM 频率提升至最高 1.3GHz；
PLL2：528_PLL，该 PLL 为 System_PLL，为固定的 22 倍频，无法通过寄存器修改，频率为 24MHz * 22 = 528MHz，因此称为 528_PLL，从该路 PLL 中分出了 4 路 PFD（PLL2_PFD0 ~ PLL2_PFD3），这 4 路 PFD 和 PLL2 本身，作为外设的时钟源以及内部总线的时钟源，如 DDR 接口、NAND/NOR 接口等；
PLL3：USB1_PLL，该 PLL 用于 USBPHY，同时分出了 4 路 PFD（PLL3_PFD0 ~ PLL3_PFD3），USB1_PLL 为固定的 20 倍频，频率为 24MHz * 20 = 480MHz，因此也称为 480_PLL，该 PLL 和 4 路 PFD 可以用作其他外设的根时钟源；
PLL7：USB2_PLL，该 PLL 用于 USB2PHY，为固定的 20 倍频，频率为 24MHz * 20 = 480MHz；
PLL6：ENET_PLL，该 PLL 用于以太网，为固定的 20 + 5/6 倍频，频率为 24MHz * (20 + 5 / 6) = 500MHz；
PLL5：VIDEO_PLL，该 PLL 用于显示外设，可以调整倍频（1/2/4/8/16 倍率），输出范围为 650MHz ~ 1300MHz；
PLL4：AUDIO_PLL，该 PLL 用于音频外设，可以调整倍频（1/2/4 倍率），输出范围为 650MHz ~ 1300MHz；

2.Clock Tree 时钟树

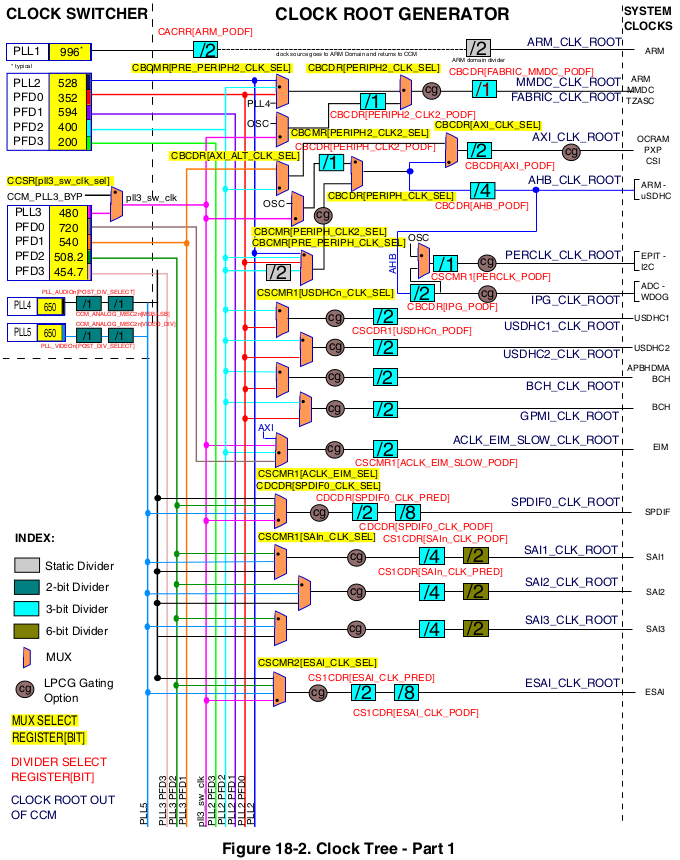

I.MX6U 所有外设的时钟源均来自 7 路 PLL 及 PLL2/PLL3 分出的 PFD，这些时钟源共同构成 I.MX6U 的时钟树，其结构如下所示：

时钟树中包含三个部分：CLOCK_ROOT_GENERATOR、CLOCK_SWITCHER、SYSTEM_CLOCKS

CLOCK_SWITCHER：时钟源，7 路 PLL 和 8 路 PFD；
SYSTEM_CLOCKS：芯片外设；
CLOCK_ROOT_GENERATOR：时钟分配器（多路选择器），将 CLOCK_SWITCHER 提供的时钟源，分配给对应的 SYSTEM_CLOCKS，执行分频操作和多路选择操作；

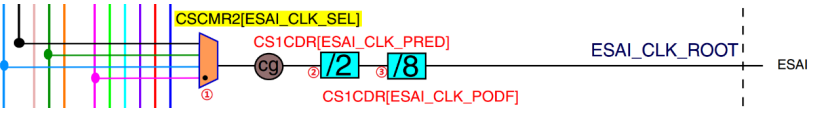

以 ESAI 外设的时钟为例，其在时钟树中的节点如下所示：

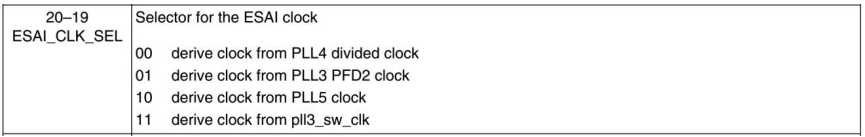

ESAI 有 4 路时钟源（PLL4、PLL5、PLL3_PFD2、pll3_sw_clk），由寄存器 CCM_CSCMR2 的 ESAI_CLK_SEL 字段选择时钟源：
该部分为 ESAI 时钟的前置分频，由寄存器 CCM_CS1CDR 的 ESAI_CLK_PRED 字段设置分频值，可设置 1~8 分频，假如 PLL4 = 650MHz，选择 PLL4 作为 ESAI 的时钟源，前置分频选择 2 分频，则此时的时钟频率为 650 / 2 = 325MHz；
该部分为 ESAI 时钟的后置分频，对前置分频中输出的时钟信号进一步分频，由寄存器 CCM_CS1CDR 的 ESAI_CLK_PODF 字段设置分频值，可以设置 1~8 分频，若设置为 8 分频，则经过此分频器后的时钟频率为 325 / 8 = 40.625MHz，因此最终 ESAI 外设的时钟频率为 40.625MHz；

3.ARM 内核时钟

ARM 内核时钟在时钟树中的节点如下所示：

其中各部分的含义如下：

时钟源 PLL1，默认频率 996MHz；
前置分频，由 CCM_CACRR 寄存器的 ARM_PODF 字段控制，可选择 1/2/4/8 分频，若选择 2 分频，则 ARM 内核时钟的频率为 996MHz / 2 = 498MHz；
后置分频，默认值为 1，即不进行分频；
最终输出的 ARM 内核时钟（CPU 主频）；

3.1.频率设置 - CCM_ANALOG_PLL_ARMn

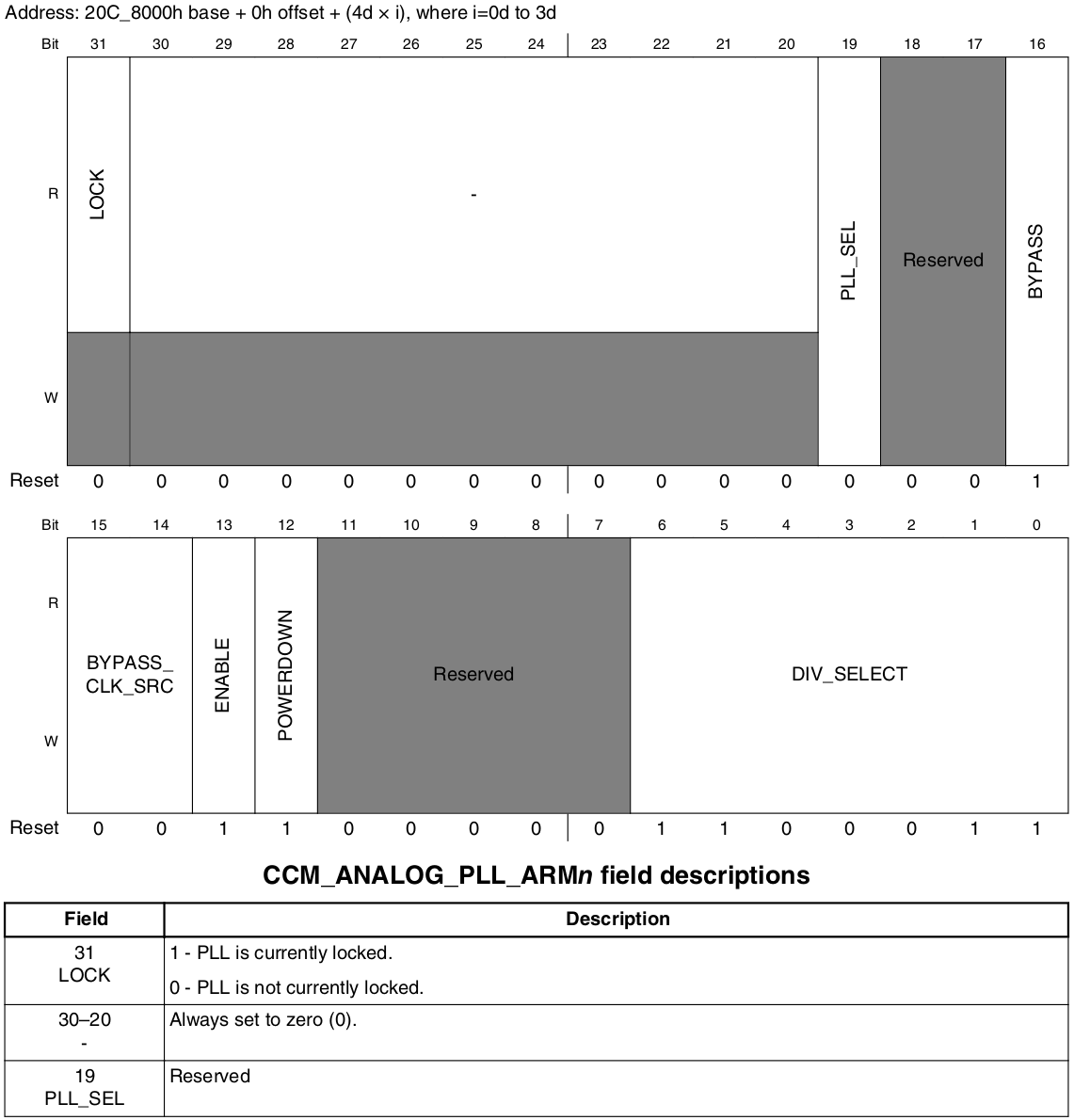

CCM_ANALOG_PLL_ARMn 寄存器设置内核 n 对应的时钟源：

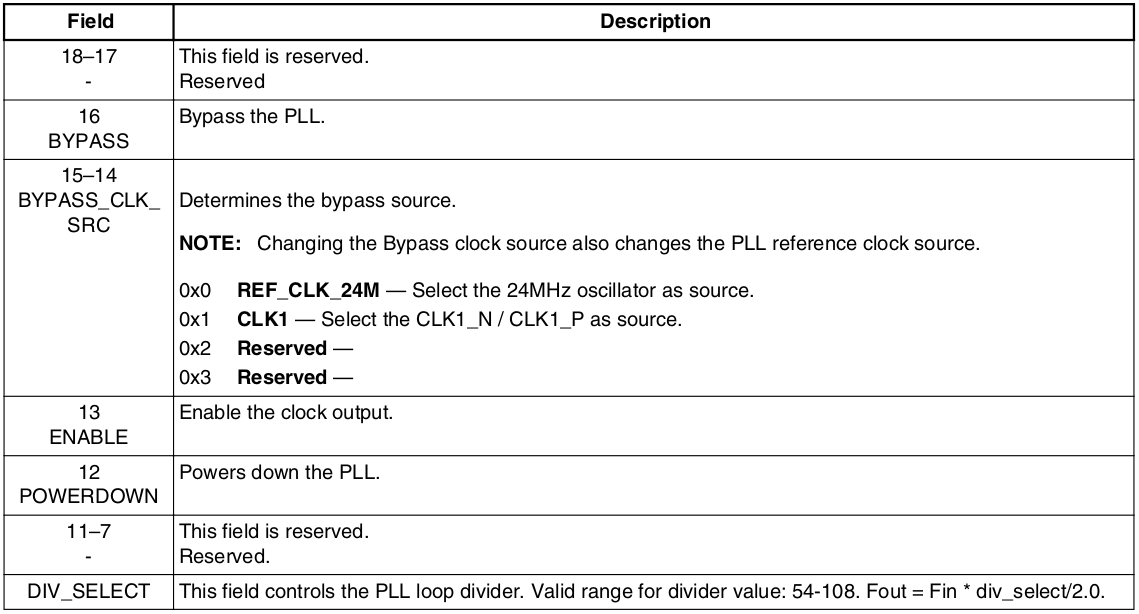

其中关注如下几个字段：

ENABLE：使能时钟输出，为 1 时使能，为 0 时禁用；
DIV_SELECT：控制 PLL1 的输出频率，范围为 54~108，计算公式为 PLL1 CLK = Fin * div_seclec / 2.0（Fin=24MHz），若需要设置 PLL1 输出为 1056MHz，则 div_select 应该设置为 88；

3.2.时钟分频 - CCM_CACRR

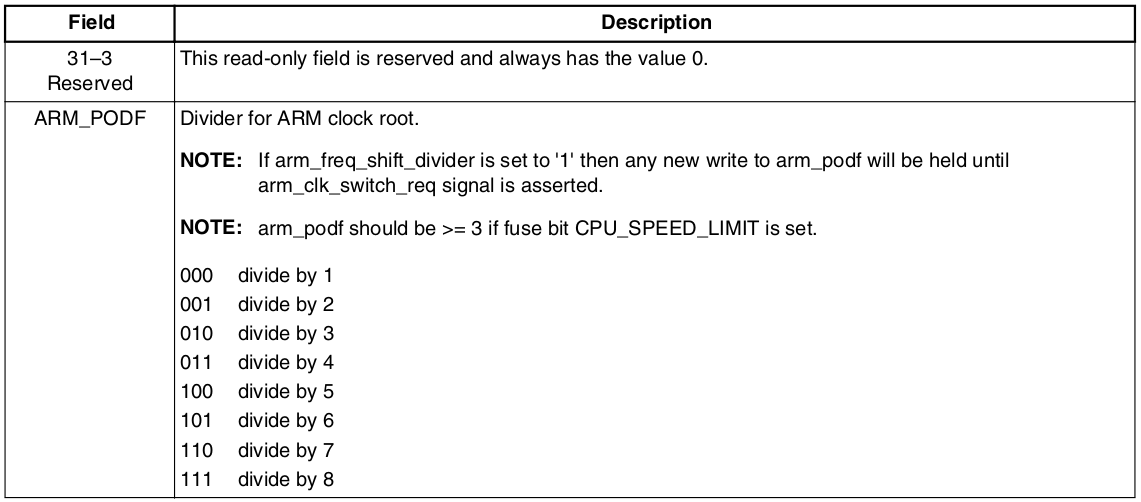

CCM_CACRR 寄存器的 ARM_PODF 字段设置 ARM 时钟分频的倍率（可设置 1~8 倍），CCM_CACRR 寄存器包含的字段如下所示：

3.3.时钟源选择 - CCM_CCSR

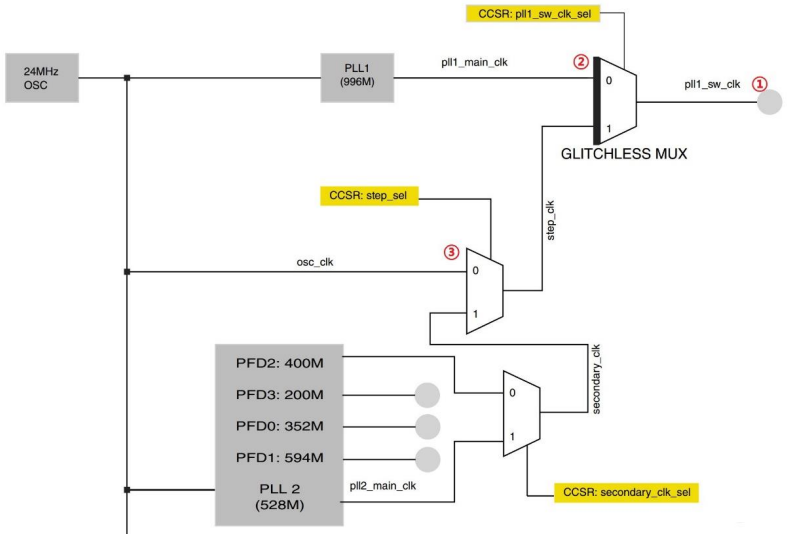

修改 ARM 内核时钟时，需要先将时钟源切换为其他时钟源，ARM 内核可选的时钟源如下所示：

其中：

pll1_sw_clk 为 PLL1 的最终输出频率；
此处是一个选择器，选择 pll1_sw_clk 的时钟源，由寄存器 CCM_CCSR 的 PLL1_SW_CLK_SEL 位决定 pll1_sw_clk 是选择 pll1_main_clk 还是 step_clk，正常情况下应该选择 pll1_main_clk，但如果要调整 pll1_main_clk(PLL1) 的频率，比如设置 PLL1 = 1056MHz，就要先将 pll1_sw_clk 切换为 step_clk，等 pll1_main_clk 调整完成后再切换回来；
此处也是一个选择器，选择 step_clk 的时钟源，由寄存器 CCM_CCSR 的 STEP_SEL 位决定 step_clk 是选择 osc_clk 还是 secondary_clk，一般选择 osc_clk，即 24MHz 的晶振；

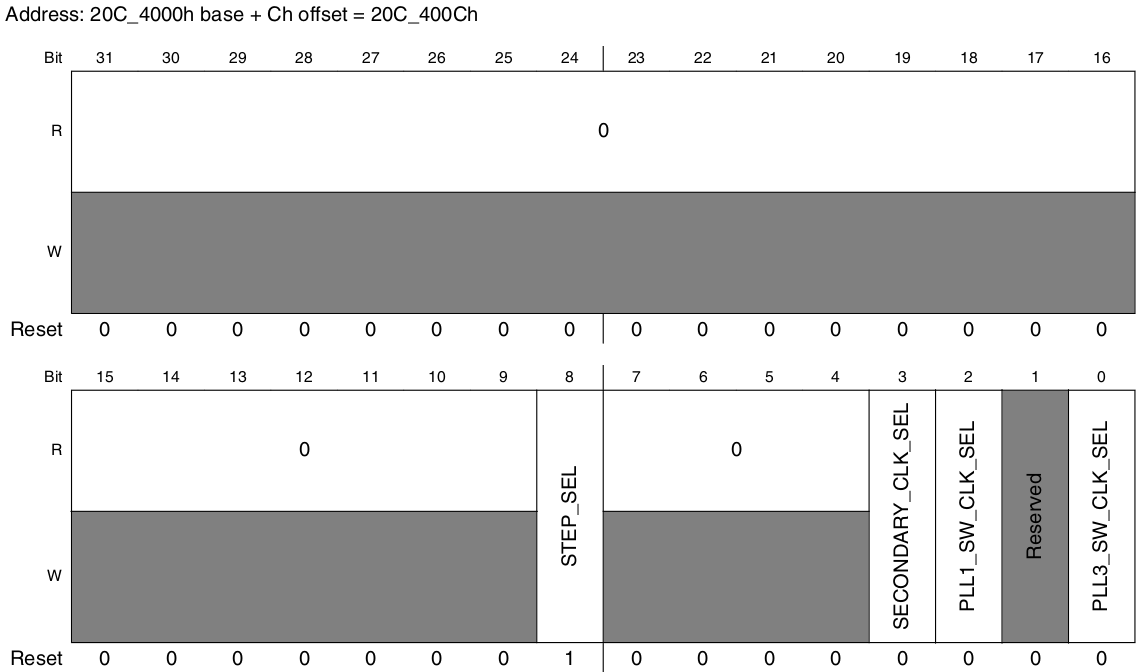

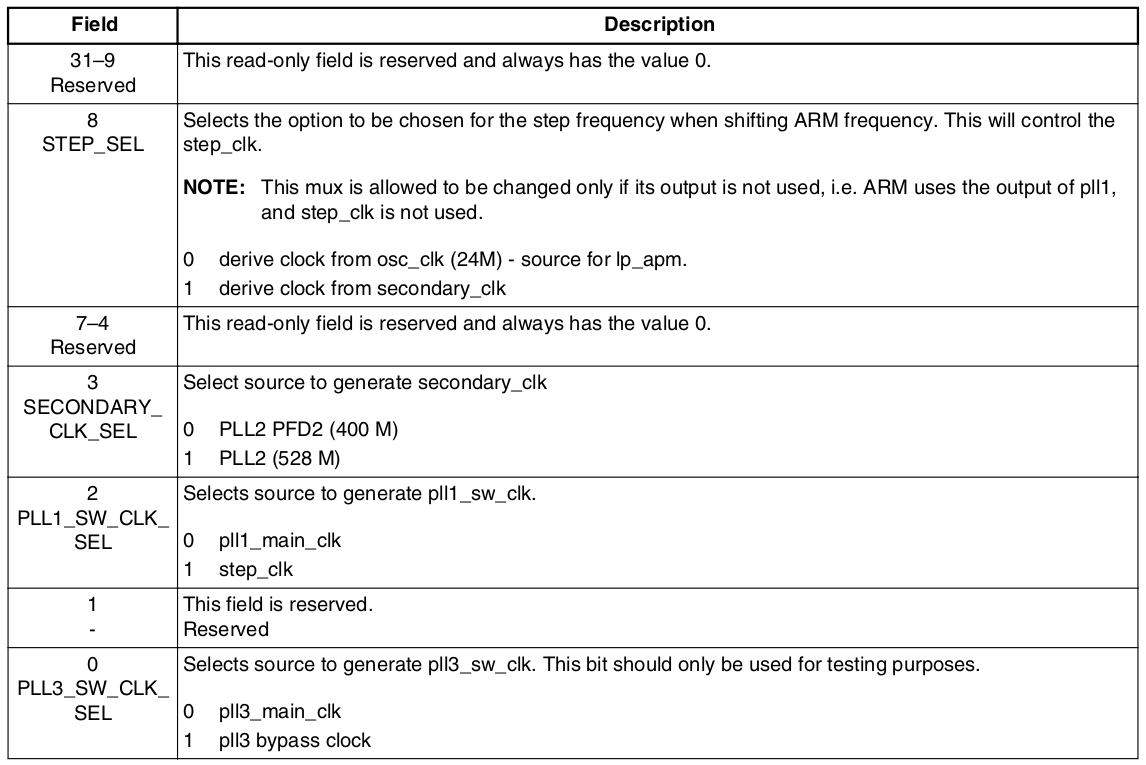

CCM_CCSR 寄存器用于选择 PLL1 的时钟源，其包含的字段如下所示：

其中，关注以下字段：

STEP_SEL：step_clk 时钟源选择：
- 0：osc_clk（24MHz）晶振；
- 1：secondary_clk；
PLL1_SW_CLK_SEL：pll1_sw_clk 时钟源选择：
- 0：pll1_main_clk；
- 1：step_clk；

3.4.修改 ARM 内核时钟

修改 ARM 内核时钟频率的步骤如下：

设置寄存器 CCM_CCSR 的 STEP_SEL 位，设置 step_clk 的时钟源为 24MHz 的晶振；
设置寄存器 CCM_CCSR 的 PLL1_SW_CLK_SEL 位，设置 pll1_sw_clk 的时钟源为 step_clk = 24MHz，即将内核的主频先设置为 24MHz，（直接来自于外部的 24MHz 的晶振）；
设置寄存器 CCM_ANALOG_PLL_ARMn 的 DIV_SELECT 字段，将 pll1_main_clk（PLL1）设置为 1056MHz；
设置寄存器 CCM_CCSR 的 PLL1_SW_CLK_SEL 位，重新将 pll1_sw_clk 的时钟源切换为 pll1_main_clk，切换后 pll1_sw_clk = 1056MHz；
设置寄存器 CCM_CACRR 的 ARM_PODF 字段为 2 分频，即 I.MX6U 的内核主频为 1056 / 2 = 528MHz；

4.PFD 时钟

PLL2、PLL3 和 PLL7 固定为 528MHz、480MHz 和 480MHz

PLL4、PLL5、PLL6 都是针对特殊外设的，用到的时候再设置

因此，接下来的重点是设置 PLL2 和 PLL3 各自的 4 路 PFD，NXP 推荐的 PFD 频率如下：

4.1.PLL2_PFD 频率 - CCM_ANALOG_PFD_528n

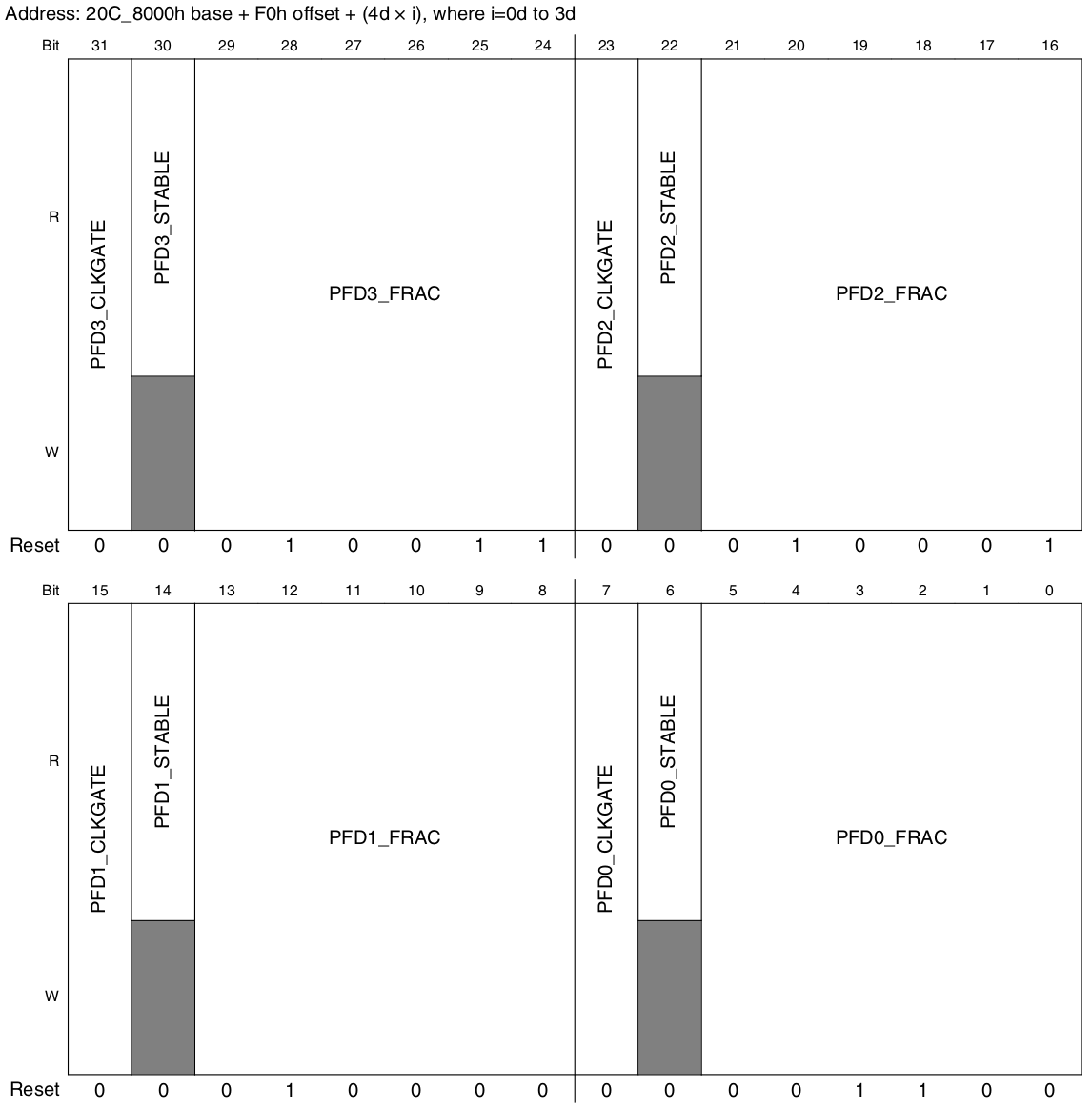

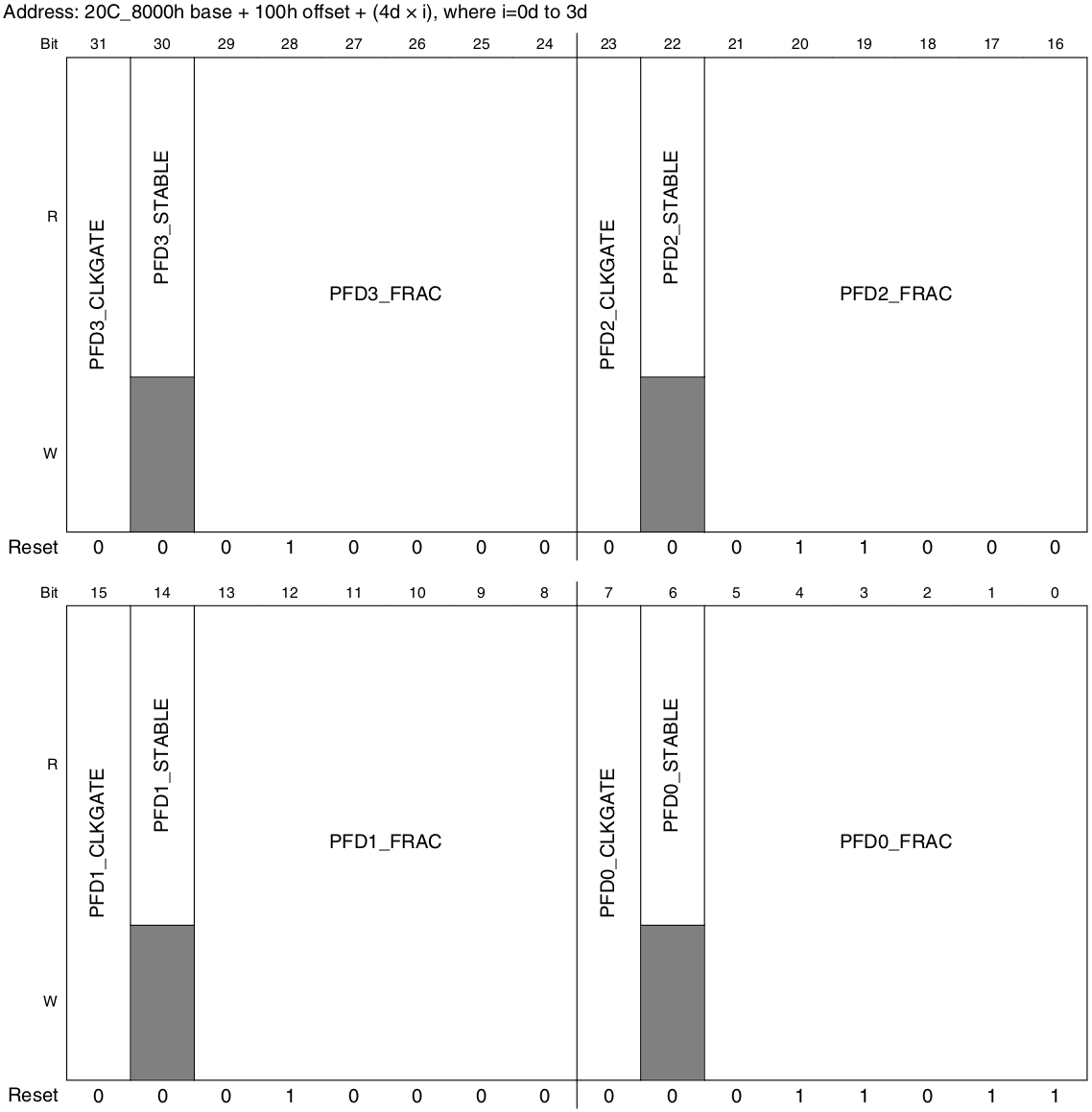

CCM_ANALOG_PFD_528n 寄存器用于设置 PLL2_PFD0~PLL2_PFD3，其包含的字段如下所示：

CCM_ANALOG_PFD_528n 寄存器内部分为 4 组，分别对应 PFD0~PFD3，以 PFD0 为例，其对应字段的含义如下：

PFD0_FRAC：PLL2_PFD0 的分频倍率，PLL2_PFD0 的计算公式为 528 * 18 / PFD0_FRAC，该字段可设置的范围为 12~35，如果 PLL2_PFD0 的频率要设置为 352MHz，则 PFD0_FRAC = 528 * 18 / 352 = 27；
PFD0_STABLE：此位为只读位，可以通过读取此位判断 PLL2_PFD0 是否稳定；
PFD0_CLKGATE：PLL2_PFD0 输出使能位，为 1 时关闭 PLL2_PFD0 的输出，为 0 的时使能输出；

PLL2_PFD 频率的计算公式为 528 * 18 / PFDx_FRAC (x = 1~3)，若要设置 PLL2_PFD0 的频率为 352MHz，则需要设置 PFD0_FRAC 为 27， PFD0_CLKGATE 为 0，PLL2_PFD1~PLL2_PFD3 的设置类似

PLL2_PFD1 = 594MHz 时，PFD1_FRAC = 16

PLL2_PFD2 = 400MHz 时 PFD2_FRAC 无法整除，因此取最近的整数值，即 PFD2_FRAC = 24，因此 PLL2_PFD2 实际为 396MHz

PLL2_PFD3 = 297MHz 时，PFD3_FRAC = 32

4.2.PLL3_PFD 频率 - CCM_ANALOG_PFD_480n

CCM_ANALOG_PFD_480n 寄存器用于设置 PLL3_PFD0~PLL3_PFD3，其包含的字段如下所示：

寄存器 CCM_ANALOG_PFD_480n 和 CCM_ANALOG_PFD_528n 的结构一样，寄存器位的含义也一样，只是频率计算公式不同，PLL3_PFD 频率的计算公式为 PLL3_PFDx = 480 * 18 / PFDx_FRAC（x = 0~3）

PLL3_PFD0 = 720MHz 时，PFD0_FRAC = 12

PLL3_PFD1 = 540MHz 时，PFD1_FRAC = 16

PLL3_PFD2 = 508.2MHz 时，PFD2_FRAC = 17

PLL3_PFD3 = 454.7MHz 时，PFD3_FRAC = 19

5.AHB、IPG、PERCLK 时钟

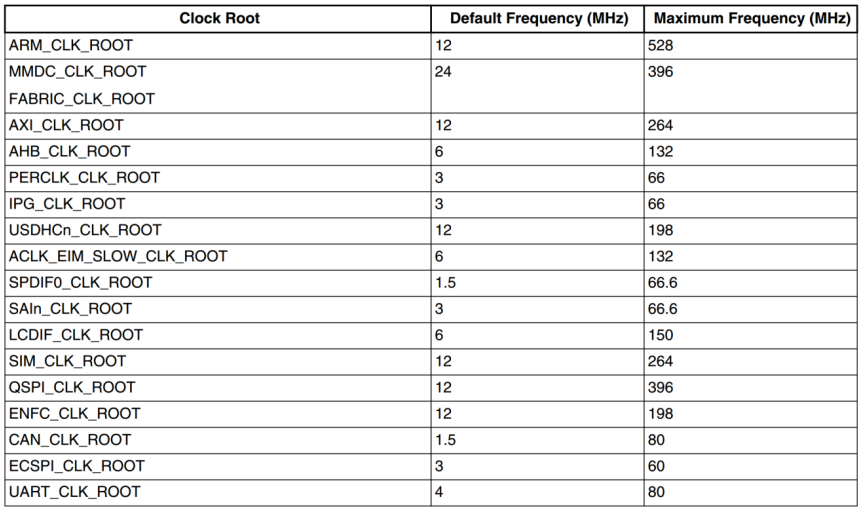

7 路 PLL 和 8 路 PFD 设置完成后，还需要设置 AHB_CLK_ROOT 和 IPG_CLK_ROOT 的时钟，I.MX6U 外设时钟源可设置的范围如下图所示：

图中给出了大多数外设根时钟的设置范围

AHB_CLK_ROOT 最高可设置为 132MHz， IPG_CLK_ROOT 和 PERCLK_CLK_ROOT 最高可设置为 66MHz

因此，将 AHB_CLK_ROOT、IPG_CLK_ROOT 和 PERCLK_CLK_ROOT 分别设置为 132MHz、66MHz、66MHz

5.1.根时钟

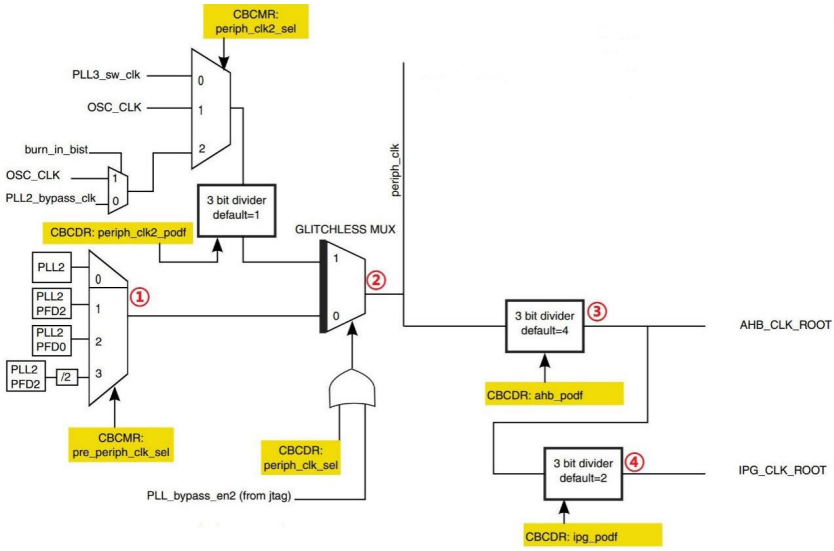

AHB_CLK_ROOT 和 IPG_CLK_ROOT 的结构如下图所示：

该选择器用于选择 pre_periph_clk 的时钟源，可以选择 PLL2、PLL2_PFD2、PLL2_PFD0 和 PLL2_PFD2 / 2，由寄存器 CCM_CBCMR 的 PRE_PERIPH_CLK_SEL 位控制，默认选择 PLL2_PFD2，因此 pre_periph_clk = PLL2_PFD2 = 396MHz；
该选择器用于选择 periph_clk 的时钟源，由寄存器 CCM_CBCDR 的 PERIPH_CLK_SEL 位与 PLL_bypass_en2 进行或运算设置， CCM_CBCDR 的 PERIPH_CLK_SEL 位为 0 时 periph_clk = pr_periph_clk = 396MHz；
CBCDR 寄存器的 AHB_PODF 位设置 AHB_CLK_ROOT 的分频值，可设置 1~8 分频，如果要设置 AHB_CLK_ROOT = 132MHz，则应该设置为 3 分频，即 396 / 3 = 132MHz，时钟树图中虽然写的是默认为 4 分频，但 I.MX6U 内部的 Boot Rom 将其改为了 3 分频；
通过 CBCDR 的 IPG_PODF 位设置 IPG_CLK_ROOT 的分频值，可设置 1~4 分频，IPG_CLK_ROOT 时钟源为 AHB_CLK_ROOT，如果需要设置 IPG_CLK_ROOT = 66MHz，则应该设置 2 分频，即 132 / 2 = 66MHz；

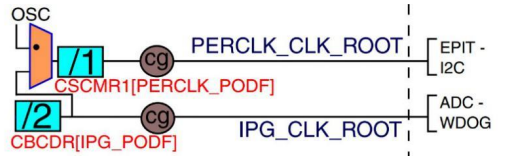

PERCLK_CLK_ROOT 在时钟树中的节点如下所示：

PERCLK_CLK_ROOT 的来源有两个：OSC（24MHz）和 IPG_CLK_ROOT，由寄存器 CCM_CSCMR1 的 PERCLK_CLK_SEL 位决定，如果为 0 则 PERCLK_CLK_ROOT 的时钟源为 IPG_CLK_ROOT = 66MHz

通过寄存器 CCM_CSCMR1 的 PERCLK_PODF 位设置分频，如果要设置 PERCLK_CLK_ROOT 为 66MHz 则需要将其设置为 1 分频

5.2.时钟设置 - CCM_CBCDR

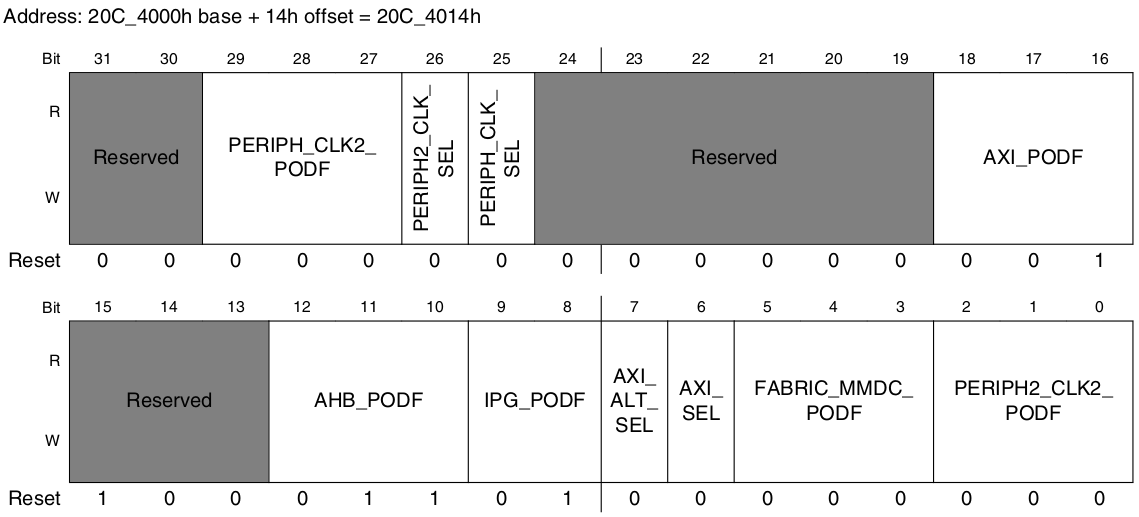

CCM_CBCDR 用于设置时钟的分频值以及外设的根时钟，其包含的字段如下所示：

其中各字段的含义如下：

PERIPH_CLK2_PODF：periph2 的分频值，可设置为 0~7，分别对应 1~8 分频；
PERIPH2_CLK_SEL：选择 peripheral2 的根时钟，为 0 时选择 PLL2，为 1 时选择 periph2_clk2_clk，修改此位会触发一次 MMDC 握手，所以修改完成后要等待握手完成，握手完成信号由寄存器 CCM_CDHIPR 中指定的位表示；
PERIPH_CLK_SEL：peripheral 根时钟选择，为 0 时选择 PLL2，为 1 时选择 periph_clk2_clock，修改此位会触发一次 MMDC 握手，所以修改完成后要等待握手完成，握手完成信号由寄存器 CCM_CDHIPR 中指定的位表示；
AXI_PODF：axi 时钟分频，可设置为 0~7，分别对应 1~8 分频；
AHB_PODF：ahb 时钟分频，可设置为 0~7，分别对应 1~8 分频，修改此位会触发一次 MMDC 握手，所以修改完成后要等待握手完成，握手完成信号由寄存器 CCM_CDHIPR 中指定的位表示；
IPG_PODF：ipg 时钟分频，可设置为 0~3，分别对应 1~4 分频；
AXI_ALT_CLK_SEL：axi_alt 时钟选择，为 0 时选择 PLL2_PFD2，为 1 时选择 PLL3_PFD1；
AXI_CLK_SEL：axi 时钟源选择，为 0 时选择 periph_clk，为 1 时选择 axi_alt 时钟；
FABRIC_MMDC_PODF：fabric/mmdc 时钟分频，可设置为 0~7，分别对应 1~8 分频；
PERIPH2_CLK2_PODF：periph2_clk2 的时钟分频，可设置为 0~7，分别对应 1~8 分频；

5.3.总线时钟复用 - CCM_CBCMR

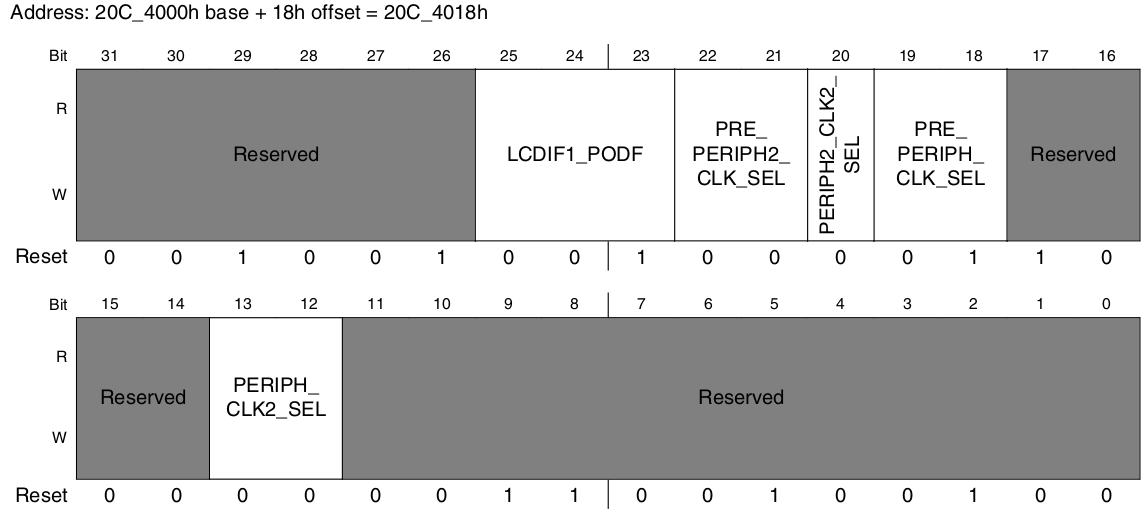

CCM_CBCMR 寄存器控制总线时钟的多路复用，其包含的字段如下所示：

其中各字段的含义如下：

LCDIF1_PODF：lcdif1 的时钟分频，可设置为 0~7，分别对应 1~8 分频；
PRE_PERIPH2_CLK_SEL：pre_periph2 时钟源选择，00 选择 PLL2，01 选择 PLL2_PFD2，10 选择 PLL2_PFD0，11 选择 PLL4；
PERIPH2_CLK2_SEL：periph2_clk2 时钟源选择，为 0 时选择 pll3_sw_clk，为 1 时选择 OSC；
PRE_PERIPH_CLK_SEL：pre_periph 时钟源选择，00 选择 PLL2，01 选择 PLL2_PFD2，10 选择 PLL2_PFD0，11 选择 PLL2_PFD2/2；
PERIPH_CLK2_SEL：peripheral_clk2 时钟源选择，00 选择 pll3_sw_clk，01 选择 osc_clk，10 选择 pll2_bypass_clk；

5.4.串行时钟复用 - CCM_CSCMR1

CCM_CBCMR1 寄存器控制串行外设时钟的多路复用，其包含的字段如下所示：

其中主要关注以下几个字段：

PERCLK_CK_SEL：perclk 时钟源选择，为 0 时选择 ipg_clk，为 1 时选择 osc_clk；
PERCLK_PODF：perclk 的时钟分频，可设置为 0~7，分别对应 1~8 分频；

5.5.注意事项

修改如下时钟选择器或分频器时会触发 MMDC 握手：

mmdc_podf；
periph_clk_sel；
periph2_clk_sel；
arm_podf；
ahb_podf；

触发握手信号后需要等待握手完成，寄存器 CCM_CDHIPR 中的相关字段指示握手是否完成，相应位为 1 表示握手没有完成，为 0 表示握手完成

修改 arm_podf 和 ahb_podf 时需要先关闭时钟输出，等修改完成后再打开，否则可能会出现在修改完成后没有时钟输出的问题

教程中需要修改寄存器 CCM_CBCDR 的 AHB_PODF 位设置 AHB_ROOT_CLK 的时钟，所以在修改前必须先关闭 AHB_ROOT_CLK 的输出，但未找到相应的寄存器，因此目前没法关闭，也就没法设置 AHB_PODF，不过内部 Boot ROM 已经将其设置为 3 分频，若 pre_periph_clk 的时钟源选择 PLL2_PFD2，AHB_ROOT_CLK 也是 396MHz / 3 = 132MHz
