4.重建大师菜单栏介绍

news 来源：原创 2025/5/15 7:48:20

摘要：本文主要介绍重建大师菜单栏，包含：工程、区块、设置、工具（瓦片匀色、格式转换、生成快拼DOM、航迹线检查合并、合并DOM/DSM、模型原点规划）以及帮助。

1.工程

点击菜单栏中的工程，弹出列表框如下表所示：

表工程菜单

新建工程	建立新工程（Ctrl+N）
打开工程	打开已有工程（Ctrl+O）
最近工程	打开最近八次保存过的工程
保存工程	保存当前工程（Ctrl+S）
清理工程	清理当前工程缓存和中间文件
关闭工程	关闭当前工程
结束	结束当前工程，并退出软件页面（Ctrl+W）

1.1清理工程

在工程备份前，保留原有工程目录结构、空三结果，最大限度减少空间磁盘占用。熟练使用重建大师的用户，可根据自身需求随时清理工程，工程中有运行任务时工具无法使用。

使用清理工程工具，可快速清理工程缓存、区块缓存、重建缓存、重建瓦片中间文件和产品日志。

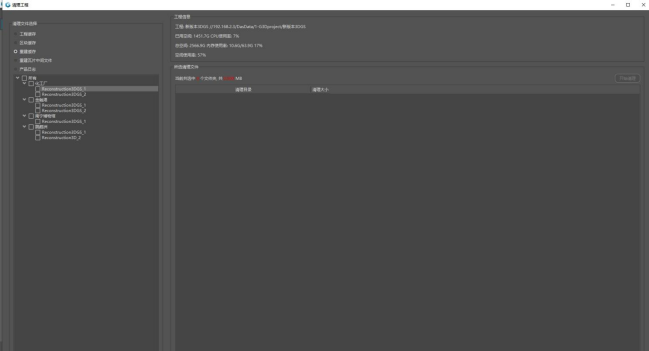

图清理工程

2.区块

表区块菜单

保存区块	区块操作后，保存才生效
导入区块	支持导入xml、xbin格式的空三文件
导出区块	导出区块相关内容
导出区块展点图	导出区块的展点图片
照片路径修改	修改区块中原有记录的照片路径至现有照片路径
打开区块目录	跳转至区块目录，查看区块目录结构

2.1导出区块

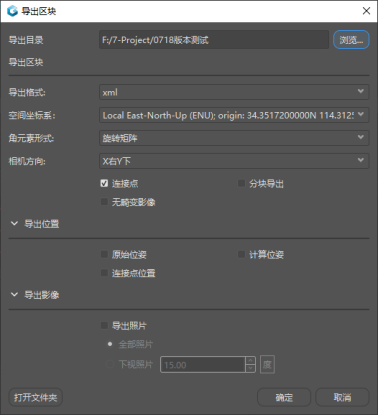

图区块导出界面

表导出区块功能对照表

导出目录	-
导出格式	支持导出xml、xbin、Patb格式的空三文件
空间坐标系	导出空三成果坐标系，支持坐标系转换
角元素形式	支持旋转矩阵、OPK
相机方向	根据需求选择相机方向，内含8种
导出连接点	空三成果支持导出\不导出连接点
导出无畸变影像	支持无畸变影像导出
分块导出	支持空三自动分块导出
导出位置	支持单独以txt格式导出原始位姿、计算位姿、连接点位置
导出影像	支持导出区块中的照片，并具备下视筛选功能

2.2导出区块展点图

导出指定区块的POS点位，导出格式为JPG或PDF。

图区块展点图导出界面

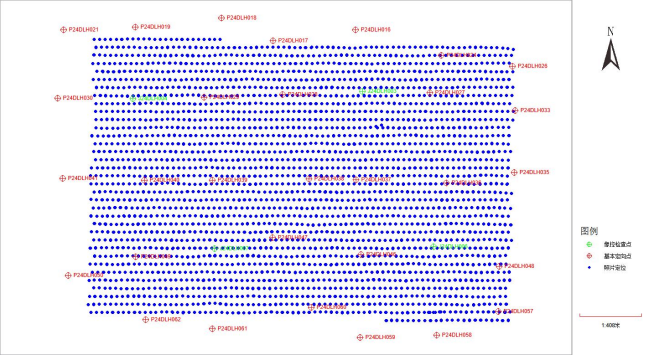

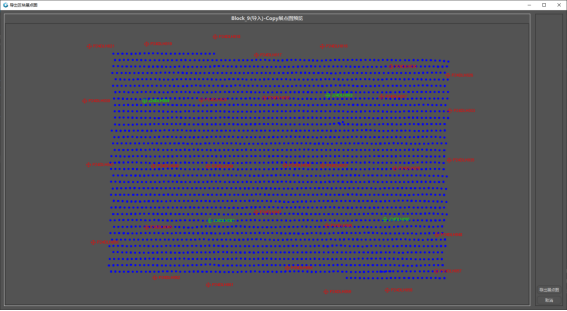

图区块展点图

2.3照片路径修改

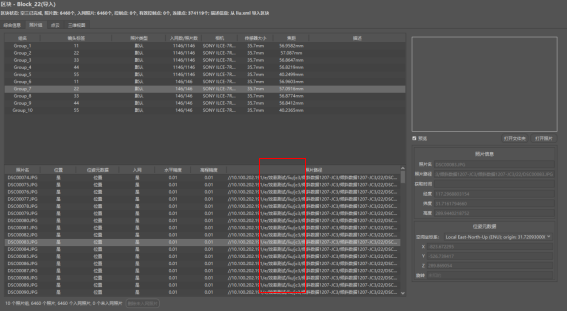

照片路径发生变化时，可使用该功能对指定区块做批量照片路径修改。选择到目录最末端文件夹，若照片目录结构未发生变化，可一键识别替换。

图照片路径修改前

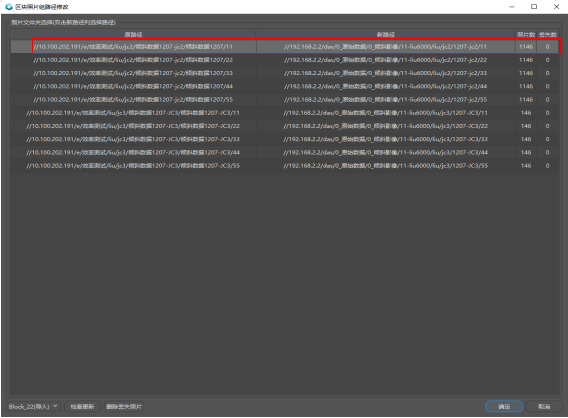

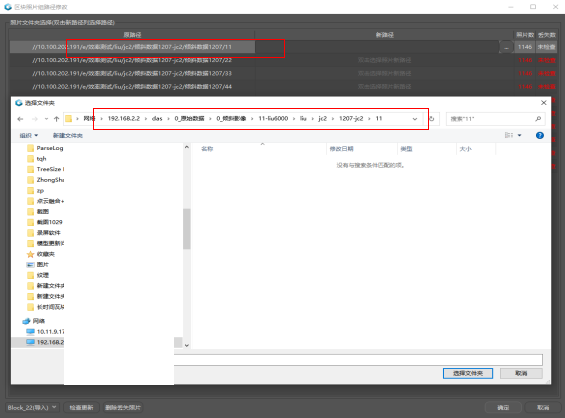

图文件选择到目录最末端

图照片路径修改后

3.设置

见前篇GEngine中内容。

4.工具

工具模块，功能如图所示：

图工具菜单

点击菜单栏中的工具，弹出如表菜单：

表工具菜单

瓦片匀色	对选择的瓦片进行自动匀色
格式转换工具	将选择的瓦片转换为其他格式，如3Dtiles、.PLY、S3MB等
生成快拼DOM	对已空三的区块生成快拼DOM
航迹线检查合并	合并航迹线文件
合并DOM/DSM	对已重建完模型的产品生成DOM/DSM
模型原点规划	针对大场景空三，提供模型原点规划工具，并可联动重建大师输出多模型原点数据成果

4.1瓦片匀色

针对之前版本没有进行过瓦片匀色的三维模型，提供瓦片接边处匀色功能。选择需要匀色的产品及匀色后输出目录，选择需要匀色的瓦片，点击处理按钮程序就会对选择的瓦片进行自动匀色，如图所示：

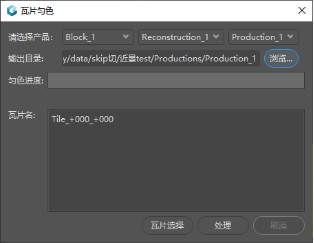

图瓦片匀色界面

4.2格式转换工具

界面包含选择产品、输出格式选择已完成重建的产品，可以将.obj或.osgb格式的模型数据转换为FBX、DAE、PLY、3DS、S3MB、3Dtiles、3MX、LAS、I3S 等格式，选择输出路径，点击转换按钮即可开始转换：

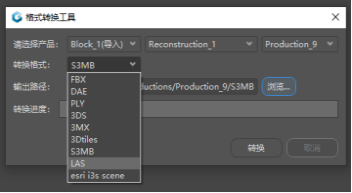

图格式转换工具

4.3生成快拼DOM

已空三的区块可以直接输出快拼DOM。设置好输出的分辨率、输出名称、输出路径，点击等待处理完成即可，处理完成打开文件夹查看成果。

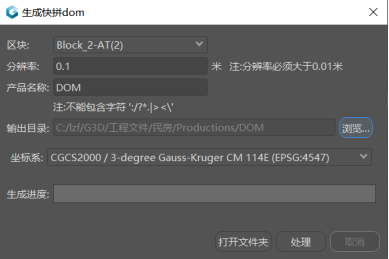

图生成快拼DOM

例：照片1046张，影像分辨率2500万，地面分辨率2.5cm，面积0.8km²，空三快拼处理时间约20分钟。（参考配置i712700k + NVDIA3080）

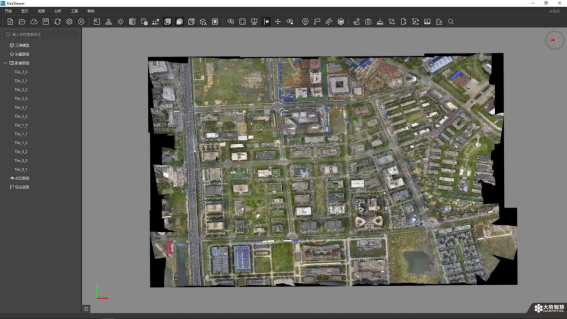

图快拼DOM结果

4.4航迹线检查合并

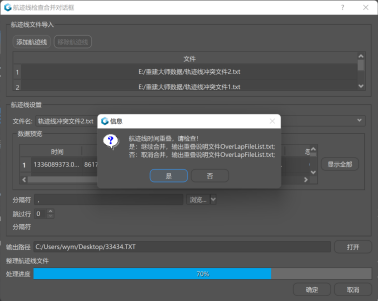

重建大师具备多条航迹线合并的功能，支持的格式有.txt和_sebt.out。添加好航迹线后在数据预览中分别设置每条航迹线的时间、xyz属性，然后确定好输出目录点击确定生成合并结果。若航迹线存在时间冲突，点击是将航迹数据取并集后输出合并文件，并生成重叠说明文件；点击否则取消合并，并生成重叠说明文件。

图航迹线检查合并

4.5合并DOM/DSM

重建大师生成完分幅DOM/DSM后，可以选择对应的产品合并DOM/DSM。选择需要合并DOM/DSM的产品，选择DOM/DSM，设置输出路径，导入合并的范围，点击合并按钮开始处理。

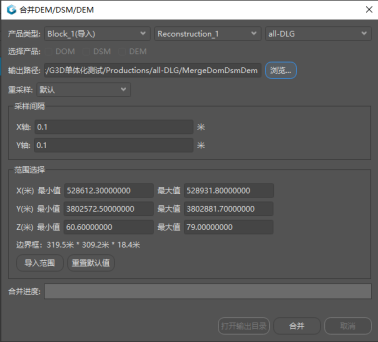

图合并DOM/DSM界面

4.6模型原点规划

4.6.1使用场景

OSGB格式的三维模型，因有效位数限制，地面分辨率在厘米级的数据，重建时模型的位置与原点x或y方向超过10000米时，OSGB数据会存在小数点后有效位数丢失问题。模型显示时会出现闪面问题，因此需要每个10000米的网格定义一个模型原点，减少模型坐标值的大小。

三维模型的表达：

模型实际位置 = 模型坐标 + metadata.xml文件中的（x，y，z）

示例：

模型坐标	模型实际位置

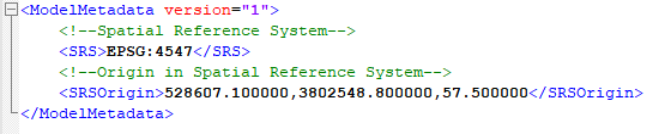

metadata.xml

模型实际位置 = 模型坐标 + metadata.xml文件中的（x，y，z）

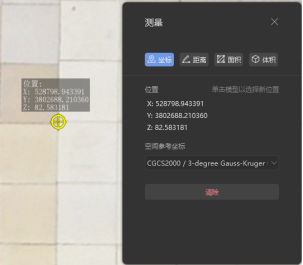

模型实际位置：（528798.943391，3802688.210360，82.583181）

模型坐标：（191.844838，139.406074，25.083314）

Metadata.xml：（528607.1，3802548.8，57.5） SRS，坐标系为EPSG：4547

模型实际位置X：528798.943391=191.844838+528607.1

模型实际位置Y：3802688.210360=3802688.210360+139.406074

模型实际位置Z：82.583181=25.083314+57.5

4.6.2功能介绍

原有作业方式需先规划原点、分批提交原点对应的瓦片。

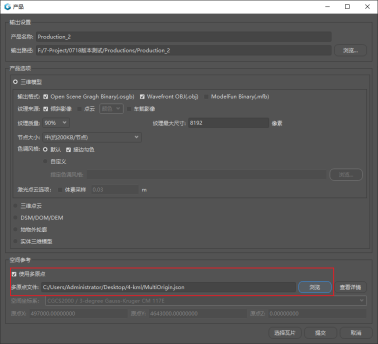

使用模型原点规划功能，根据项目的范围、按要求设计模型原点。导出多原点设计文件，联动重建软件按设计原点输出对应瓦片。

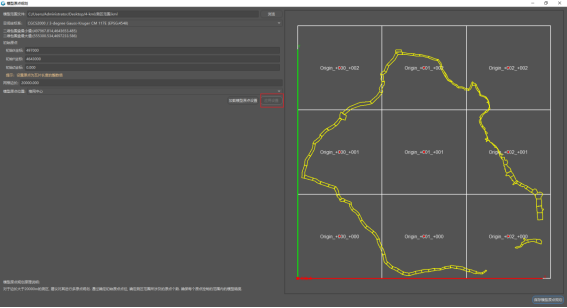

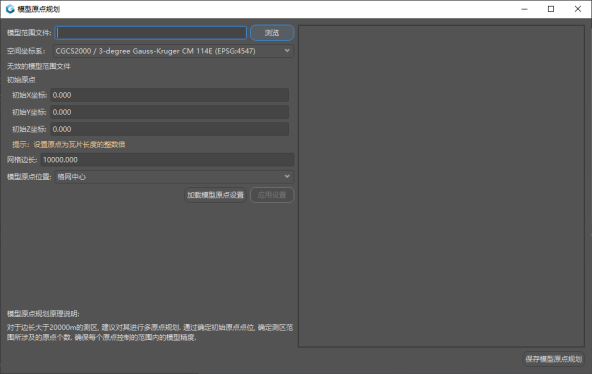

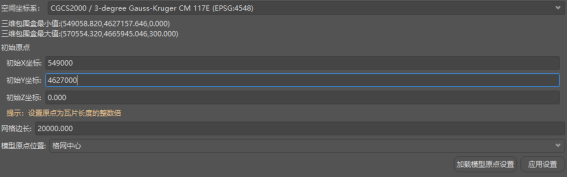

图模型原点规划界面

表功能说明表

功能	功能说明

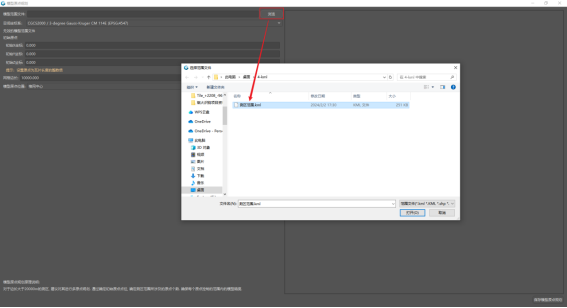

模型范围文件	支持KML、SHP两种格式
空间坐标系	保持与模型成果坐标系一致
初始原点	初始X坐标、初始Y坐标自定义，数值保持为瓦片长度的整数倍初始Z坐标根据海拔
网格边长	网格边长与实际模型地面分辨率（GSD:Ground Sampling Distance）相关。 GSD在(0.01m，0.1m]区间，单原点有效距离为0~10km； GSD在(0.1m，1m]区间，单原点有效距离为0~100km。

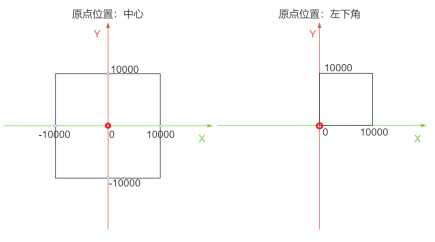

模型原点位置	例：以GSD为0.02m数据为例，单原点有效距离为0~10km，模型原点设置在网格中心，网格边长则设置为20000；模型原点设置在网格左下角，网格边长则设置为10000。
应用设置	应用设置参数，并预览划分效果

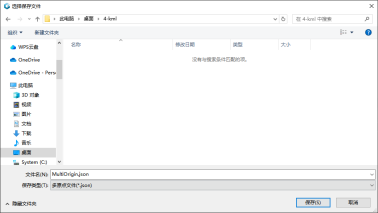

保存模型原点规划	保存模型原点规划文件
