存储扇区分配表：NAND Flash与SD NAND（贴片式SD卡）的架构差异

news 来源：原创 2025/5/15 5:46:04

NAND Flash 和 SD 卡（SD NAND）的存储扇区分配表在原理上有相似之处，但由于二者的结构和应用场景不同，也存在一些差异。

基本功能：NAND Flash 和 SD 卡（SD NAND）的存储扇区分配表都是用于管理存储设备中扇区的分配信息。它们记录了哪些扇区已被使用、哪些是空闲的，以及文件或数据与扇区的对应关系，以便实现数据的准确读写和存储空间的有效管理。
基于块的管理：两者都采用基于块的存储管理方式，将存储空间划分为固定大小的块，块再进一步划分为扇区。分配表在块和扇区层面上进行数据存储位置的记录和管理，以提高存储管理的效率。

存储结构与层次：NAND Flash 通常作为底层存储介质，其存储扇区分配表相对较为底层和直接，与闪存芯片的物理结构紧密相关。它需要考虑闪存的擦除、写入特性，以及坏块管理等底层操作。而 SD 卡（SD NAND）是基于 NAND Flash 的存储设备，其存储扇区分配表建立在 SD 卡（SD NAND）的文件系统之上，除了管理扇区分配外，还需要与 SD 卡（SD NAND）的接口协议、文件系统格式等上层功能相结合。例如，SD 卡（SD NAND）的文件系统可能是 FAT、exFAT 等，分配表需要按照相应文件系统的规则来管理扇区。
应用场景与访问方式：
NAND Flash 常被用于嵌入式系统、固态硬盘等，其访问通常是通过特定的控制器和驱动程序进行底层操作，对存储扇区分配表的访问和管理较为直接和底层化。
SD 卡（SD NAND）则广泛应用于移动设备、相机等，通过 SD 卡（SD NAND）接口与主机设备连接，主机设备通过文件系统接口来访问 SD 卡（SD NAND），对存储扇区分配表的操作是通过文件系统的函数和接口来间接实现的。

NAND Flash：在嵌入式系统开发中，开发人员需要通过编写底层驱动程序来操作 NAND Flash 的存储扇区分配表。例如，在向 NAND Flash 写入数据时，驱动程序会根据分配表找到空闲扇区，将数据写入，并更新分配表记录。在读取数据时，根据分配表中记录的扇区位置信息，从相应扇区读取数据。同时，驱动程序还需要负责处理 NAND Flash 的坏块管理，将坏块信息记录在分配表或其他相关结构中，避免在坏块上进行数据存储和访问。

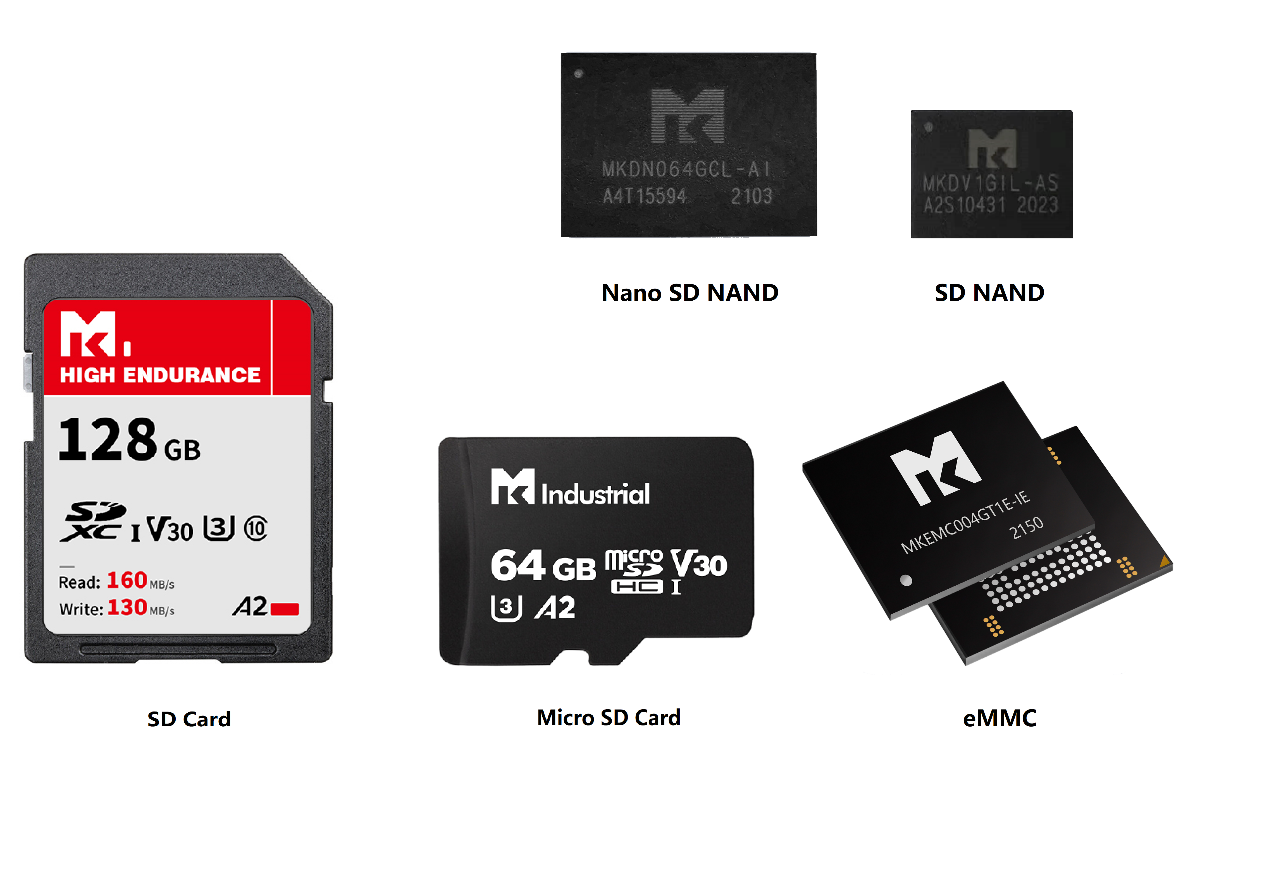

米客方德 SD 卡（SD NAND）：对于使用 SD 卡（SD NAND）的设备，如数码相机、智能手机等，操作系统或应用程序通过文件系统接口来间接操作 SD 卡（SD NAND）的存储扇区分配表。当用户在相机中拍摄照片并保存时，相机的操作系统会调用文件系统的函数，将照片数据按照文件系统的规则写入 SD 卡（SD NAND）。文件系统会根据存储扇区分配表找到合适的空闲扇区进行数据存储，并更新分配表。在读取照片时，同样通过文件系统根据分配表查找照片数据所在的扇区，将数据读取出来并显示给用户。

查看 SD 卡存储扇区分配表的方法因操作系统和使用的工具而异，以下是在 Windows 和 Linux 系统下的常见方法：

使用 DiskGenius 软件
i.下载并安装 DiskGenius 软件。
ii.将 SD 卡插入读卡器并连接到电脑。
iii.打开 DiskGenius，在软件界面中找到 SD 卡对应的磁盘。
iv.右键点击该磁盘，选择 “打开分区表” 选项，即可查看 SD 卡的分区表信息，包括存储扇区的分配情况。在分区表中，可以看到每个分区的起始扇区、结束扇区、扇区总数等详细信息。
使用命令提示符（CMD）：
i.将 SD 卡插入读卡器并连接到电脑。
ii.按下 Win+R 键，打开 “运行” 对话框，输入 “cmd” 并回车，打开命令提示符窗口。
iii.在命令提示符中输入 “diskpart”，进入 DiskPart 工具。
iv.输入 “list disk”，查看系统中连接的磁盘列表，找到 SD 卡对应的磁盘编号（通常可以根据磁盘大小来判断）。
v.输入 “select disk [磁盘编号]”，选择 SD 卡所在的磁盘。
vi.输入 “list partition”，可以查看 SD 卡上的分区信息，包括每个分区的起始偏移量（以扇区为单位）和大小（扇区数）等，通过这些信息可以大致了解存储扇区的分配情况。

这些方法可以帮助你查看 SD 卡存储扇区分配表的相关信息，但对于普通用户来说，直接查看分配表可能比较复杂，且需要一定的专业知识来理解和分析其中的数据。如果只是想了解 SD 卡的使用情况和文件存储位置等信息，也可以通过操作系统的文件资源管理器或磁盘管理工具等进行更直观的查看。
