NVMe简介2

共分2部分，这里是第2部分。

NVMe数据结构

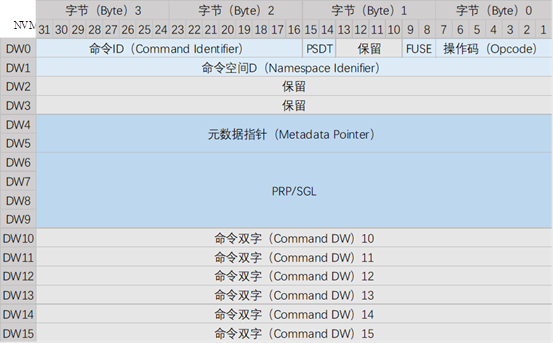

NVMe协议中规定每个提交命令的大小为64字节，完成命令大小为16字节，NVMe命令分为Admin和IO两类，NVMe的数据块组织方式有PRP和SGL两种。提交命令的格式如图5所示。

图5 提交命令数据格
NVMe提交命令的数据格式属性如下：
（1）Opcode（OPC）：命令操作码，不同操作命令的Opcode都有相应的值；
（2）Fused Operation（FUSE）：融合操作，可选字段，用于将两个命令融合为一条命令；
（3）PRP or SGL for Data Transfer（PSDT）：PRP或SGL数据传输；
（4）Command Identifier（CID）：命令ID；
（5）Namespace Identifier（NSID）：命名空间ID；
（6）Metadata Pointer（MPTR）：元数据指针；
（7）PRP Entry 1/2：物理区域页项；
（8）SGL Entry：散列聚合列表。

Admin命令集定义了可以提交到Admin SQ的命令。NVM命令集定义了可以提交到IO SQ的命令。表1和表2分别列出了Admin命令集和NVM命令集中的常用命令、操作码和简要的功能描述。

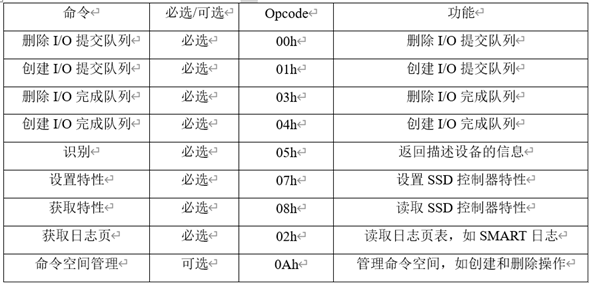

表1 Admin命令集

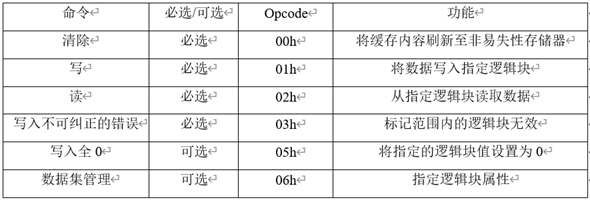

表2 NVM命令集
接下来分析NVMe协议中的寻址方式。在NVMe协议中定义了两种寻址方式，PRP和SGL。通过PRP和SGL来记录Host内存中物理页的位置。NVMe命令中的PRP和SGL字段用来向NVMe SSD传递将要读写数据在内存中的位置。NVMe协议中规定Admin命令只能通过PRP告诉NVMe SSD命令在内存中物理地址。而SGL主要是在NVMeoF中使用，因此本设计将采用PRP寻址方式。

Host可以通过配置NVMe Controller的CC.MPS寄存器来设定物理页的大小，物理页的大小可设定的范围是4KB~128MB之间。物理页对应的地址记录在PRP Entry中，PRP Entry的数据格式。PRP Entry的数据格式由物理页起始地址和页偏移地址两部分组成，如图6所示。由于物理地址只能是四字节对齐，因此将偏移地址的最低2bit置为0。此外，图6中n的取值与设置的物理页大小有关，例如，将物理页大小设置为4KB，则n=11，通过偏移地址[11:2]来表示在一个内存页内的偏移地址。

图6 NVMe之PRP数据格式

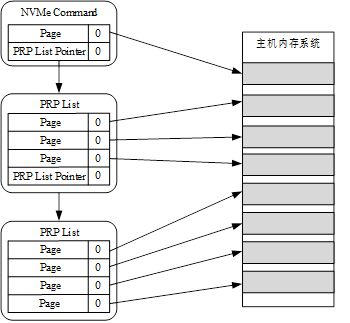

一个PRP Entry只能指向一个物理页。NVMe协议中只定义了两个PRP Entry，当传输数据量大小大于两个内存页大小时，PRP Entry2将不指向物理页，而是指向由若干个PRP组成的PRP List。如图7所示，NVMe命令中的PRP1指向第一个内存页，PRP2指向一个新的PRP链表的首地址。如果需要指定更大的内存空间可以通过每一个PRP List的最后一个PRP Entry指向新的PRP List。

图7 NVMe命令中的 原理示意图

完成命令的数据格式如图8所示。

图8 NVMe完成命令格式
NVMe完成队列的命令格式属性如下：

（1）SQ Header pointer：SQ头指针；
（2）SQ Identifier：SQ ID；
（3）Command Identifier：命令ID；
（4）P：相位标志phase tag，完成队列没有head/tail交互，通过相位标志实现完成队列项的释放；
（5）Status Field：状态域。

4 NVMe工作流程
NVMe协议中的Admin命令和IO命令执行流程相同，主要通过SQ、CQ和DB寄存器三个关键部件之间的相互协作来完成。NVMe的命令处理流程分为了8个步骤，如图9所示。

图9 NVMe简介完成命令处理流程

Host和SSD之间通过更新DB（DoorBell）寄存器的值来实现队列信息的交互。每个SQ和CQ都拥有一个Head寄存器和Tail寄存器。对于SQ而言，Host是生产者，负责向队列发送提交命令，SSD是消费者，负责执行命令，因此Host负责更新Tail DB寄存器，SSD负责更新Head DB寄存器。对于CQ而言，SSD是生产者，负责向队列发送完成命令，Host是消费者，负责检查完成信息，因此SSD负责更新Tail DB寄存器，Host负责更新Head DB寄存器。而DB寄存器都存在于SSD内，且只能进行写操作，不能进行读操作。因此NVMe协议中规定SSD通过完成信息向Host反馈CQ Tail和SQ Head寄存器的值。

NVMe命令处理的步骤如下：

（1）主机提交新的NVMe命令。主机生成新的NVMe命令并添加ID号后，将其存放在SQ Tail指针指向的内存空间中；
（2）主机更新SQ Tail DB寄存器。主机通过Memory Write事务更新SQ Tail DB寄存器的值，以通知NVMe SSD控制器去主机端读取SQ中缓存的命令；
（3）NVMe SSD读取命令。NVMe SSD控制器检测到SQ Tail DB寄存器的变化后，通过Memory Read事务去读取SQ内缓存的命令，这个过程，NVMe SSD进行突发读取，一次读取多条命令，等待取命令完成后更新SQ Head DB寄存器的值；
（4）NVMe SSD执行命令。NVMe SSD控制器根据内部的仲裁机制来执行读取到的NVMe命令，其执行过程并不是按照队列的先后顺序来执行命令；
（5）NVMe SSD控制器将完成命令写入CQ。NVMe SSD控制器将NVMe命令的执行结果写入主机的CQ内存区域中，完成命令包括NVMe命令中的ID号和SQ Head DB寄存器的值；
（6）NVMe SSD通知主机检查完成命令。NVMe SSD控制器通过Memory Write事务向主机发出MSI-X中断信号，告知主机检查CQ中的完成信息。在本设计中，取消了完成队列的设计，而采用FPGA的并行处理方式，通过主机端实时监测CQ信息，以节省硬件资源和提高NVMe命令处理速度；
（7）主机检查完成命令。主机从CQ内存中读取完成信息，并根据状态字段判断NVMe命令的执行情况。若命令已经执行完成，主机会释放该ID号对应的提交命令空间，以便给新的命令使用；
（8）主机更新CQ Head DB寄存器。主机通过Memory Write事务更新CQ Head DB寄存器的值，以通知NVMe SSD控制器CQ中的完成信息已经检查。
