SolidWorks VBS
SolidWorks 支持通过 VBScript（.vbs）脚本 进行简单的二次开发（如自动化建模、批量操作等），但严格来说这属于 脚本编程，而非传统的插件（Plug-in）开发（插件通常基于 C#、等编译型语言）。以下是 VBS 脚本开发的核心要点 和示例：
一、开发环境准备
-
SolidWorks 对象模型
VBS 脚本通过调用 SolidWorks 的 COM 对象接口 控制软件，需了解其核心对象关系：SldWorks：SolidWorks 应用程序对象（入口）。ModelDoc2：文档对象（零件、装配体、工程图）。PartDoc/AssemblyDoc/DrawingDoc：具体文档类型对象。Feature/Sketch/Dimension：特征、草图、尺寸等对象。
-
引用 SolidWorks COM 库
基础脚本示例：创建零件并拉伸

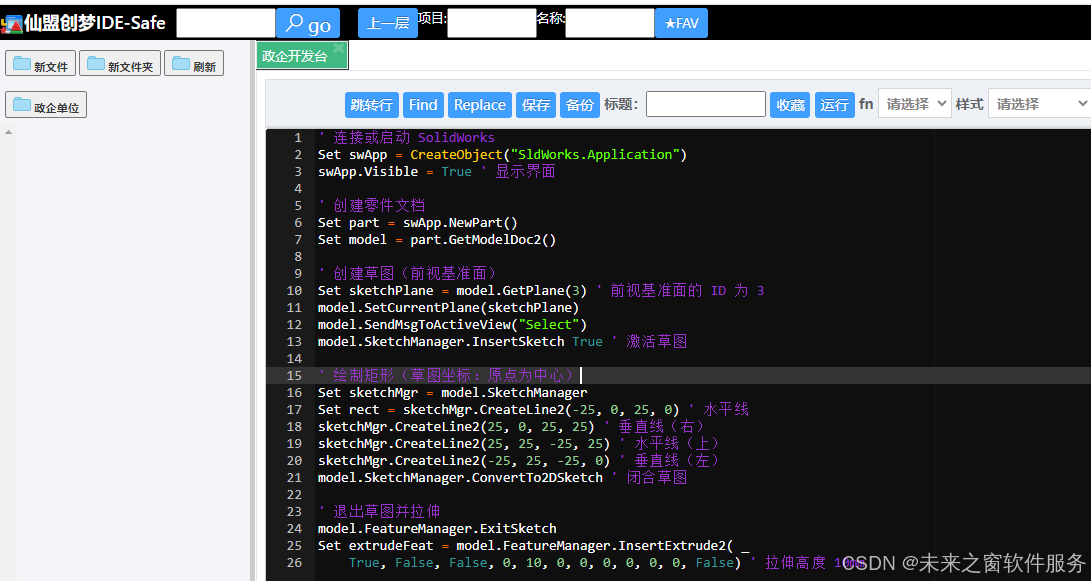

' 连接或启动 SolidWorks
Set swApp = CreateObject("SldWorks.Application")
swApp.Visible = True ' 显示界面' 创建零件文档
Set part = swApp.NewPart()
Set model = part.GetModelDoc2()' 创建草图（前视基准面）
Set sketchPlane = model.GetPlane(3) ' 前视基准面的 ID 为 3
model.SetCurrentPlane(sketchPlane)
model.SendMsgToActiveView("Select")
model.SketchManager.InsertSketch True ' 激活草图' 绘制矩形（草图坐标：原点为中心）
Set sketchMgr = model.SketchManager
Set rect = sketchMgr.CreateLine2(-25, 0, 25, 0) ' 水平线
sketchMgr.CreateLine2(25, 0, 25, 25) ' 垂直线（右）
sketchMgr.CreateLine2(25, 25, -25, 25) ' 水平线（上）
sketchMgr.CreateLine2(-25, 25, -25, 0) ' 垂直线（左）
model.SketchManager.ConvertTo2DSketch ' 闭合草图' 退出草图并拉伸
model.FeatureManager.ExitSketch
Set extrudeFeat = model.FeatureManager.InsertExtrude2( _True, False, False, 0, 10, 0, 0, 0, 0, 0, 0, False) ' 拉伸高度 10mm
修改尺寸
- 遍历草图尺寸并修改数值
For Each dim In model.SketchManager.GetSketch.DimensionsIf dim.GetName = "D1@草图1" Thendim.SetValue3 20, 2, 0 ' 修改尺寸为 20mmEnd If
Next批量操作（如批量保存文件）
Dim files()
files = Array("文件1.sldprt", "文件2.sldprt") ' 文件名列表
For Each file In filesSet model = swApp.OpenDoc(file, 1, 0, "") ' 打开零件（1 表示零件类型）model.SaveAs "D:\备份\" & file, 0, 0 ' 另存为新路径model.Close()
Next插件开发
SolidWorks 的 C# 插件开发基于 SolidWorks API（COM 接口），通过 .NET 框架实现与软件的深度集成（如自定义工具栏、自动建模、工程图批量处理等）。以下是 核心开发流程 和示例：
一、开发环境搭建
-
安装依赖
- 安装 SolidWorks（需与开发目标版本一致）。
- 安装 SolidWorks SDK（随 SolidWorks 安装包提供，勾选 “API 工具”）。
- 安装 Visual Studio（推荐 2019/2022，需启用 “.NET 桌面开发” 工作负载）。
-
创建项目
- 打开 Visual Studio，新建 类库（.NET Framework） 项目，目标框架选择 .NET Framework 4.8（SolidWorks 2020+ 支持）。
- 添加 SolidWorks API 引用：
- 在 “解决方案资源管理器” 中右键 “引用”，选择 “添加引用”。
- 浏览至 SolidWorks 安装目录（如
C:\Program Files\SolidWorks Corp\SolidWorks），引用以下 DLL：SolidWorks.Interop.sldworks.dll（核心接口）SolidWorks.Interop.swconst.dll（常量定义）
using SolidWorks.Interop.sldworks;
using SolidWorks.Interop.swconst;public class MyAddIn : ISwAddIn
{private SldWorks swApp; // SolidWorks 应用程序对象private int addInID; // 插件 ID// 插件加载时调用public bool ConnectToSW(object ThisSW, int Cookie){swApp = (SldWorks)ThisSW;addInID = Cookie;// 注册命令（如添加菜单/按钮）RegisterCommand();return true;}// 插件卸载时调用public bool DisconnectFromSW(){// 注销命令UnregisterCommand();swApp = null;return true;}// 注册自定义命令（示例：添加菜单按钮）private void RegisterCommand(){int cmdID = 1001; // 自定义命令 IDswApp.AddCommandItem2(addInID, cmdID, "MyCommand", "示例命令", "点击执行操作", swconst.swCommandItemType_e.swCommandItemType_Button, "Resources\\icon.ico", "Resources\\icon_small.ico");swApp.SetCommandHandler(cmdID, true, ref this); // 关联命令处理函数}// 注销命令private void UnregisterCommand(){swApp.RemoveCommandItem(addInID, 1001, swconst.swCommandItemType_e.swCommandItemType_Button);}// 处理命令点击事件（需实现 _ISwAddInCallback 接口）public void OnCommand(int CmdID){if (CmdID == 1001){// 执行自定义逻辑（如创建零件）CreatePart();}}
}
创建零件并添加拉伸特征
private void CreatePart()
{// 创建零件文档ModelDoc2 part = swApp.NewPart();part = (ModelDoc2)swApp.ActiveDoc;// 绘制草图（前视基准面）part.SetCurrentPlane((Plane)part.GetPlane((int)swconst.swPlaneName_e.swPlaneFront));part.SketchManager.InsertSketch(true);SketchManager sketchMgr = part.SketchManager;// 绘制矩形（原点为中心）sketchMgr.CreateLine2(-25, 0, 25, 0); // 水平线sketchMgr.CreateLine2(25, 0, 25, 25); // 垂直线（右）sketchMgr.CreateLine2(25, 25, -25, 25); // 水平线（上）sketchMgr.CreateLine2(-25, 25, -25, 0); // 垂直线（左）part.SketchManager.ConvertTo2DSketch(); // 闭合草图// 退出草图并拉伸part.FeatureManager.ExitSketch();object[] args = { true, false, false, 0, 10.0, 0, 0, 0, 0, 0, 0, false };part.FeatureManager.InsertExtrude2(args, 0); // 拉伸高度 10mm
}遍历打开的文档
private void ListOpenDocuments()
{int docCount = swApp.GetDocumentCount();for (int i = 1; i <= docCount; i++){ModelDoc2 doc = (ModelDoc2)swApp.GetDocument(i);MessageBox.Show($"文档名称：{doc.GetPathName()}\n类型：{doc.GetType()}");}
}注册插件（两种方式）
- 手动注册：
编译生成 DLL 后，在 SolidWorks 中依次点击 工具 > 插件 > 浏览，选择生成的 DLL 文件并勾选启用。 - 代码自动注册：
在项目属性中设置 “生成后事件”，使用regasm工具注册（需管理员权限）
regasm "$(TargetPath)" /codebase /tlb高级功能扩展
-
自定义用户界面
- 添加工具栏按钮、菜单或 PropertyManager 面板：
csharp
// 添加工具栏按钮 swApp.AddCommandManagerTab2("MyTools", "我的工具", 0, "Resources\\tab_icon.ico"); swApp.AddCommandItemToTab("MyTools", cmdID, swconst.swCommandItemType_e.swCommandItemType_Button);
- 添加工具栏按钮、菜单或 PropertyManager 面板：
-
事件监听
- 订阅 SolidWorks 事件（如文档打开、保存）：
csharp
SldWorksEvents_Event swEvents = (SldWorksEvents_Event)swApp; swEvents.FileOpen += OnFileOpen; // 注册文档打开事件private void OnFileOpen(string fileName) {MessageBox.Show($"打开文档：{fileName}"); }
- 订阅 SolidWorks 事件（如文档打开、保存）：
-
性能优化
- 使用
ModelDoc2.SetUserPreferenceToggle关闭重建预览：csharp
part.SetUserPreferenceToggle((int)swUserPreferenceToggleOptions_e.swToggleOptions_RebuildOnModify, false);
- 使用
六、常见问题与解决方案
-
COM 接口异常
- 确保 SolidWorks 已启动，或通过
Marshal.ReleaseComObject释放对象引用。 - 避免跨线程操作 COM 对象，使用
STAThread特性标记主入口。
- 确保 SolidWorks 已启动，或通过
-
版本兼容性
- 不同 SolidWorks 版本的 API 可能存在差异，需通过
swApp.GetVersion()判断版本并适配。
- 不同 SolidWorks 版本的 API 可能存在差异，需通过
-
依赖部署
- 发布插件时需确保目标计算机安装了对应版本的 SolidWorks 和 .NET Framework，并注册插件 DLL。
参考资源
- SolidWorks API 帮助文档：安装 SolidWorks 后，在 “开始菜单” 中搜索 SolidWorks API Help。
- 官方示例代码：SolidWorks SDK 安装目录下的
samples\api文件夹。
