BGP实验练习2

news 来源：原创 2025/5/14 6:26:18

需求：

1.AS1存在两个环回，一个地址为192.168.1.0/24，该地址不能再任何协议中宣告
AS3存在两个环回，该地址不能再任何协议中宣告
AS1还有一个环回地址为10.1.1.0/24，AS3另一个环回地址是11.1.1.0/24
最终要求这两个环回可以互相通讯。
2.整个AS2的IP地址为172.16.0.0/16
3.AS间的骨干链路IP地址随意分配
4.使用BGP协议让整个网络所有设备的环回可以互相访问
5.减少路由条目数量，避免环路出现

需求分析：
1. 网络拓扑与地址规划
自治系统划分：网络分为 AS1、AS2、AS3 三个自治系统，各自治系统通过骨干链路相连，需分别对其内部和互联链路进行 IP 规划。
环回地址特性：AS1 中 192.168.1.0/24 和 AS3 中未明确的环回地址不能在协议中宣告，而 10.1.1.0/24（AS1）和 11.1.1.0/24（AS3）需实现互通，这要求在路由配置时区别对待不同环回地址。
AS2 地址范围：整个 AS2 的 IP 地址为 172.16.0.0/16，需在该范围内合理分配给 AS2 内设备的接口及环回地址，同时要考虑与其他 AS 的互联。
2. 路由协议需求
BGP 协议应用：使用 BGP 协议实现网络中所有设备环回地址的互相访问。需在各 AS 边界路由器上正确配置 BGP，建立邻居关系，确保路由信息在不同 AS 间准确传递。
路由条目优化：为减少路由条目数量，可在 AS 边界进行路由汇总，将多个相关路由合并为一个通告，降低路由表规模，提高路由查找效率。
联邦与反射器：引入联邦可将 AS2 划分为多个子自治系统，减少 BGP 邻居数量和路由通告复杂度；设置路由反射器能在不改变 AS 内部 IBGP 全连接的情况下，高效传递路由信息，减轻路由器负担，优化网络性能，助力实现全网环回地址互通目标。
防环机制：利用 BGP 的 AS - Path 属性防止环路。当 BGP 路由器收到路由更新时，会检查 AS - Path 中是否包含自身 AS 号，若包含则丢弃该路由，以此避免路由环路。
3. 连通性与可达性
环回互通实现：重点是让 10.1.1.0/24 和 11.1.1.0/24 互通，需通过 AS2 作为中转，在 AS 间正确传递这两个环回地址的路由信息。同时，要保证 AS 内部设备能学习到相关环回地址的路由，以实现全网可达。
骨干链路作用：AS 间骨干链路是路由传递的通道，合理分配其 IP 地址并正确配置路由协议，是保证不同 AS 间路由可达的基础。

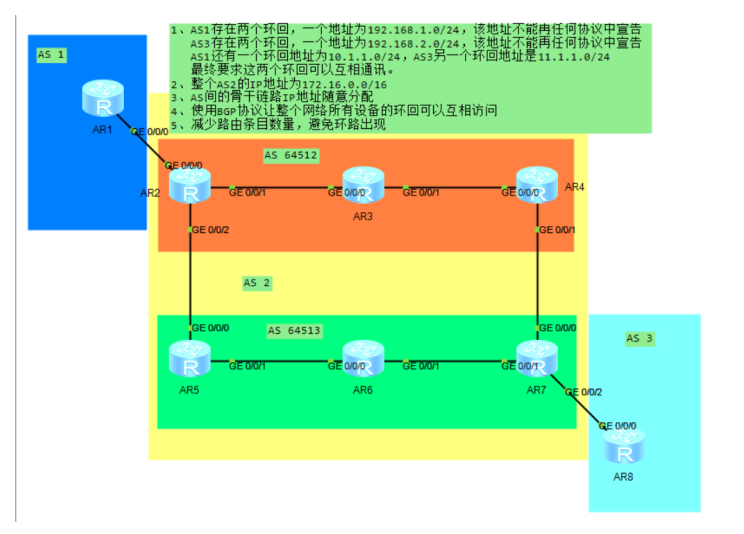

拓扑：

配置命令：

R1:
sys
sys r1
interface LoopBack0
ip address 10.1.1.1 24
interface LoopBack1
ip address 192.168.1.1 24
interface GigabitEthernet0/0/0
ip address 172.16.1.1 30
bgp 1
router - id 1.1.1.1
peer 172.16.1.2 as - number 64512
network 10.1.1.0 24R2:
sys
sys r2
interface LoopBack0
ip address 172.16.2.1 32
interface GigabitEthernet0/0/0
ip address 172.16.1.2 30
interface GigabitEthernet0/0/1
ip address 172.16.1.5 30
interface GigabitEthernet0/0/2
ip address 172.16.1.9 30
bgp 64512
confederation id 2
confederation peer - as 64513
router - id 2.2.2.2
peer 172.16.1.1 as - number 1
peer 172.16.1.6 as - number 64512
peer 172.16.1.10 as - number 64513
network 172.16.2.1 32R3:
sys
sys r3
interface LoopBack0
ip address 172.16.3.1 32
interface GigabitEthernet0/0/0
ip address 172.16.1.6 30
interface GigabitEthernet0/0/1
ip address 172.16.1.7 30
bgp 64512
confederation  2
confederation peer - as 64513
router - id 3.3.3.3
peer 172.16.1.5 as - number 64512
peer 172.16.1.8 as - number 64512
peer 172.16.1.8 reflect - client
network 172.16.3.1 32R4:
sys
sys r4
interface LoopBack0
ip address 172.16.4.1 32
interface GigabitEthernet0/0/0
ip address 172.16.1.8 30
interface GigabitEthernet0/0/1
ip address 172.16.1.11 30
bgp 64512
confederation id 2
confederation peer - as 64513
router - id 4.4.4.4
peer 172.16.1.7 as - number 64512
network 172.16.4.1 32R5:
sys
sys r5
interface LoopBack0ip address 172.16.5.1 32
interface GigabitEthernet0/0/0ip address 172.16.1.10 30
interface GigabitEthernet0/0/1ip address 172.16.1.13 30
bgp 64513confederation id 2confederation peer - as 64512router - id 5.5.5.5peer 172.16.1.9 as - number 64512peer 172.16.1.14 as - number 64513network 172.16.5.1 32R6:
sys
sys r6
interface LoopBack0
ip address 172.16.6.1 32
interface GigabitEthernet0/0/0
ip address 172.16.1.14 30
interface GigabitEthernet0/0/1
ip address 172.16.1.15 30
bgp 64513
confederation id  2
confederation peer - as 64512
router - id 6.6.6.6
peer 172.16.1.13 as - number 64513
peer 172.16.1.16 as - number 64513
network 172.16.6.1 32R7:
sys
sys r7
interface LoopBack0ip address 11.1.1.1 24
interface LoopBack1ip address 192.168.3.1 24
interface GigabitEthernet0/0/0ip address 172.16.1.11 30
interface GigabitEthernet0/0/1ip address 172.16.1.16 30
interface GigabitEthernet0/0/2ip address 172.16.1.19 30
bgp 64513confederation id  2confederation peer - as 64512router - id 7.7.7.7peer 172.16.1.12 as - number 64512peer 172.16.1.15 as - number 64513peer 172.16.1.20 as - number 3network 11.1.1.0 24R8:
sys
sys r8
interface LoopBack0ip address 192.168.4.1 24
interface GigabitEthernet0/0/0ip address 172.16.1.20 30
bgp 3router - id 8.8.8.8peer 172.16.1.19 as - number 64513

测试结果：

使用 display bgp peer 检查 BGP 邻居建立情况。
通过 display ip routing - table 查看路由表，确认 10.1.1.0/24 和 11.1.1.0/24 路由正确学习。
用 ping 命令测试两个环回地址间的连通性。

实验感悟：

在这次网络实验中，我深入探索了如何借助 BGP 协议实现多自治系统间的环回地址互通。实验过程里，联邦与反射器的运用让我印象尤为深刻。联邦的引入巧妙地将 AS2 进行了子自治系统划分，极大地简化了 BGP 邻居关系的管理。原本复杂的全连接需求被有效降低，不仅减少了配置工作量，还降低了路由通告的复杂度。这让我明白，合理运用联邦能从架构层面优化网络，提升管理效率。路由反射器则像是网络路由的高效传递枢纽。它打破了传统 IBGP 全连接的局限，在不改变内部连接逻辑的前提下，让路由信息得以快速、高效地传播。这一机制显著减轻了路由器的负担，让我切实体会到其在大型网络中保障路由性能的关键作用。整个实验过程充满挑战，从 IP 地址规划到路由策略设置，每一步都需要精准把握。我认识到，在复杂网络构建中，像联邦和反射器这样的技术手段是优化网络结构、保障网络性能的有力武器，也激励我在未来继续探索网络技术的更多奥秘。
