在虚拟机Ubuntu18.04中安装NS2教程及应用

news 来源：原创 2025/5/14 6:17:52

NS2简介

一、主要组成部分：

1.NS2：模拟器本身，负责执行TCL脚本进行模拟，并生成trace文件输出结果。

2.NAM：网络动画模拟器，用于将模拟结果可视化。

二、使用的语言：

1.C++：NS2中最重要和核心的部分，使用C++编程可以直接访问和控制底层的网络协议和数据包。

2.Otcl：Object Tcl，主要用于配置和控制NS2的模拟场景，可以更方便地创建和配置网络拓扑、分配IP地址、设置传输协议等。

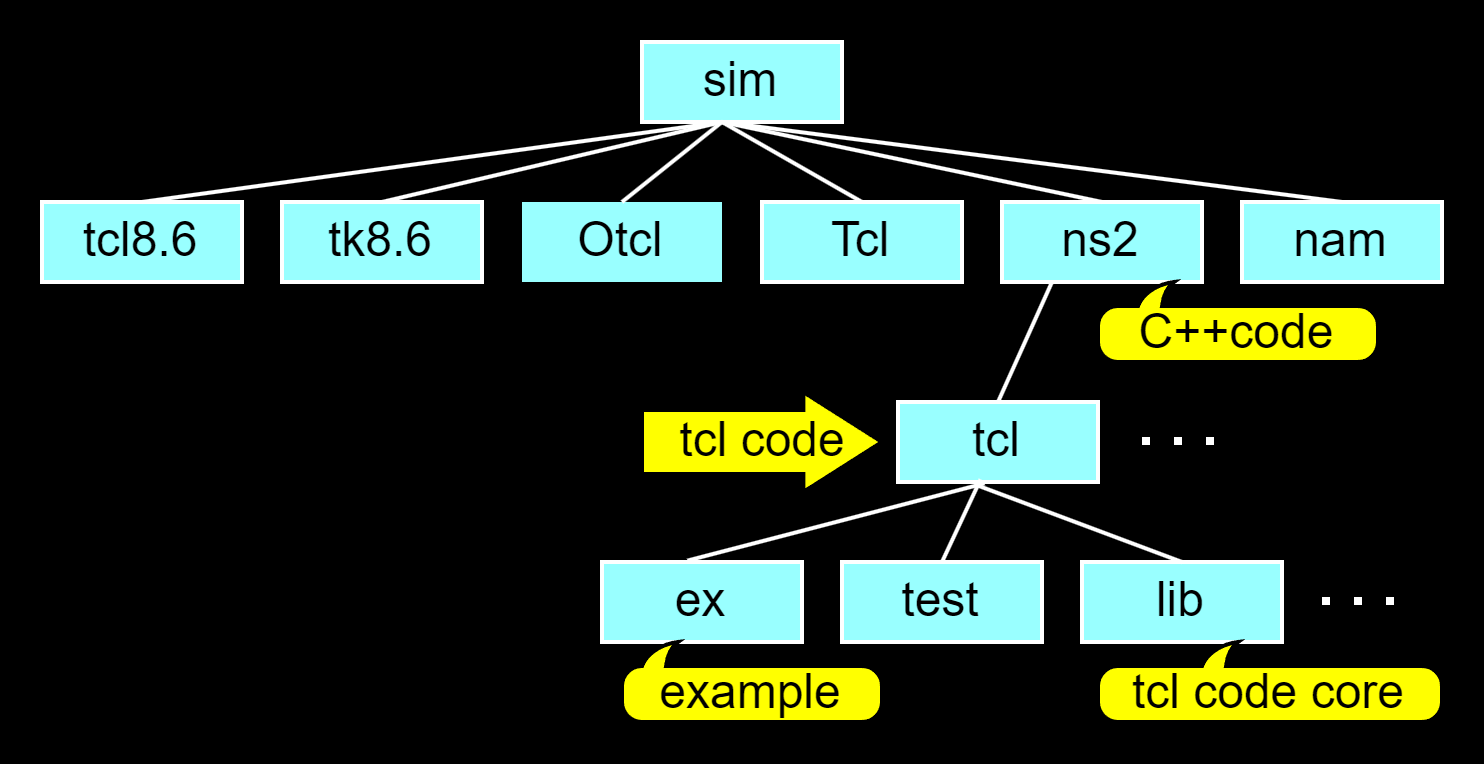

三、结构目录：

一、安装ns2

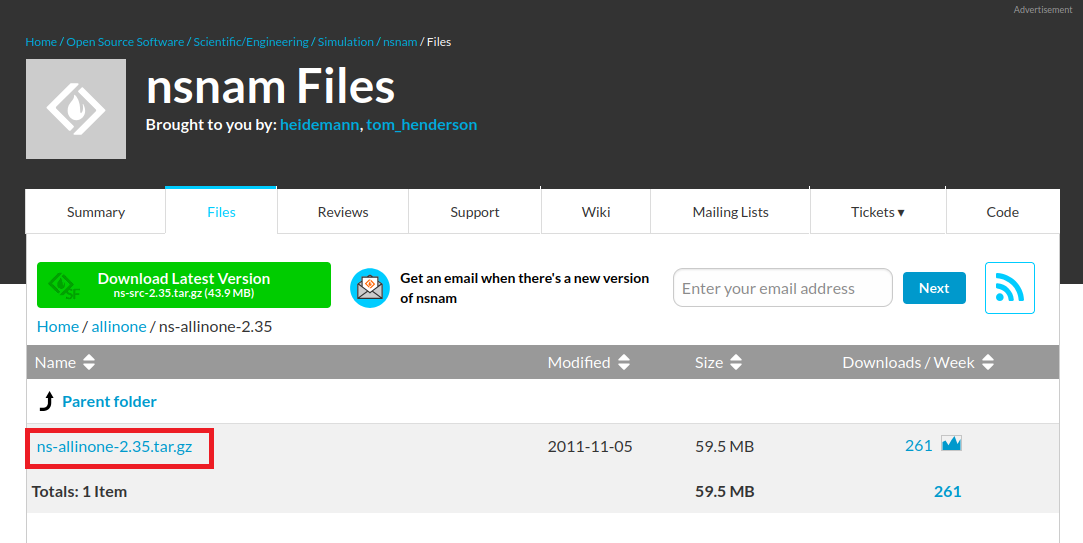

第一步：下载

下载链接：https://sourceforge.net/projects/nsnam/files/allinone/ns-allinone-2.35/

在/home下新建文件夹/NS2（文件名与后面添加环境相关）

第二步：解压到新建的文件夹中

tar -zxvf ns-allinone-2.35.tar.gz

第三步：检查系统更新

sudo apt update

sudo apt upgrade（检查以前有的软件的更新）

sudo apt dist-upgrade（检查更新后软件是否冲突）

第四步：安装必要软件包

sudo apt install tcl8.5

sudo apt install tk8.5

sudo apt install build-essential

sudo apt install make

sudo apt install libx11-dev（不安装会出现76号错误）

sudo apt install libxmu-dev

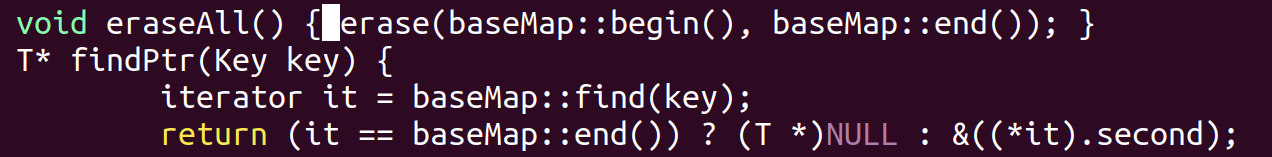

第五步：在137行修改ls.h文件

apt install vim

cd /home/xxx/NS2/ns-allinone-2.35/ns-2.35/linkstate

vim ls.h（在vim里：点击 i或a 进入编辑模式；点击esc退出编辑模式，输入 :wq 保存并退出）

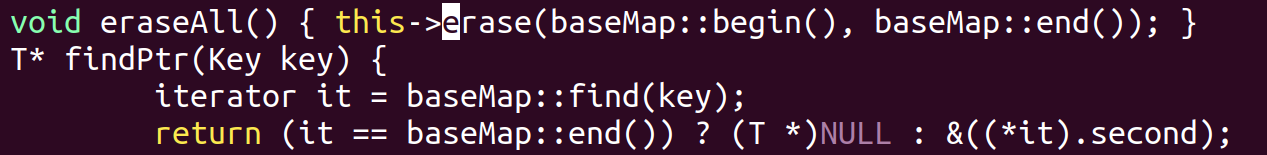

在erase前加 this->

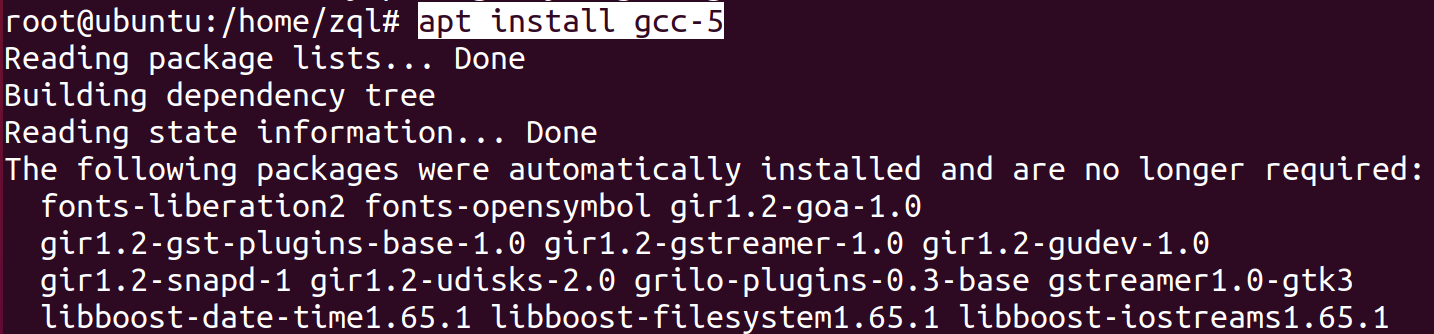

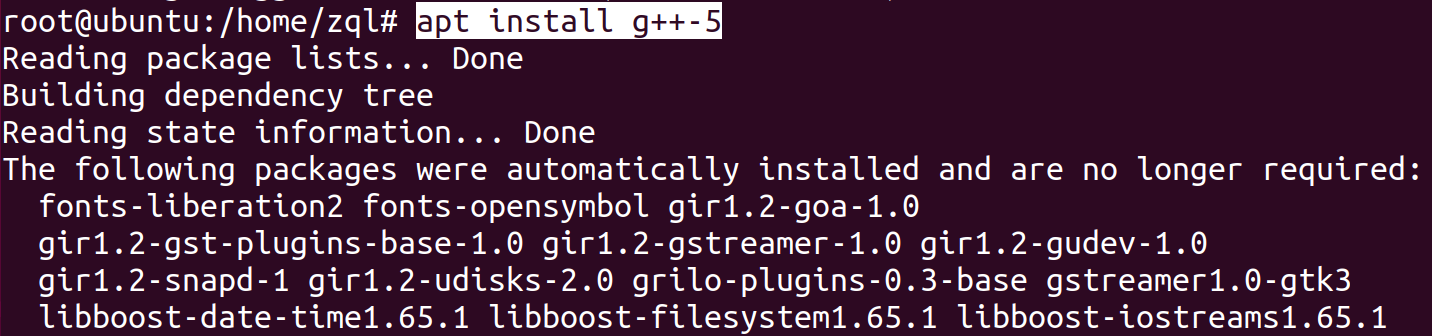

第六步：降低gcc和g++的版本

由于18.04自带的版本是7版本，而NS2只支持gcc/g++4.4-5.4版本，我们可以在刚下载好虚拟机时先安装5版本再用命令行安装7版本，这样可以避免后续产生安装问题

下好后我们会发现有两个版本

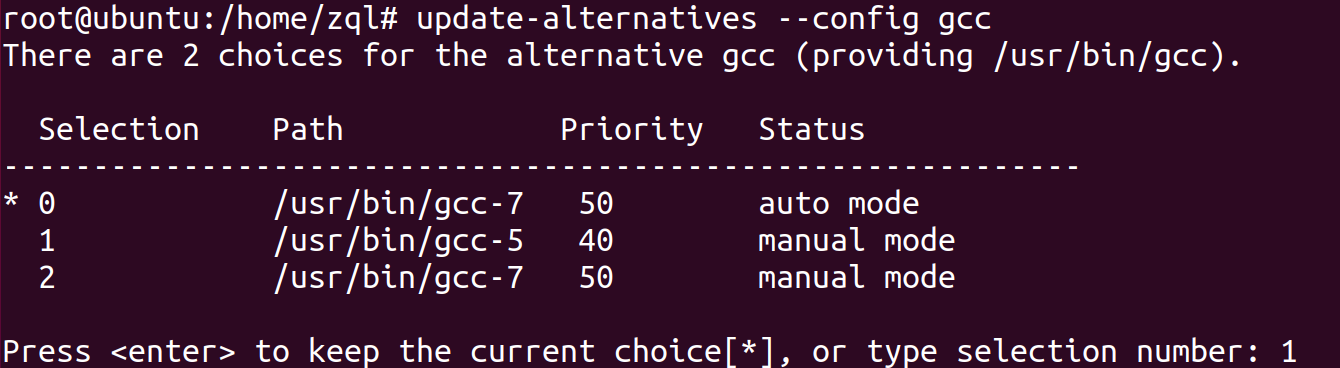

切换版本：

update-alternatives --install /usr/bin/gcc gcc /usr/bin/gcc-5 40

update-alternatives --install /usr/bin/gcc gcc /usr/bin/gcc-7 50

update-alternatives --config gcc

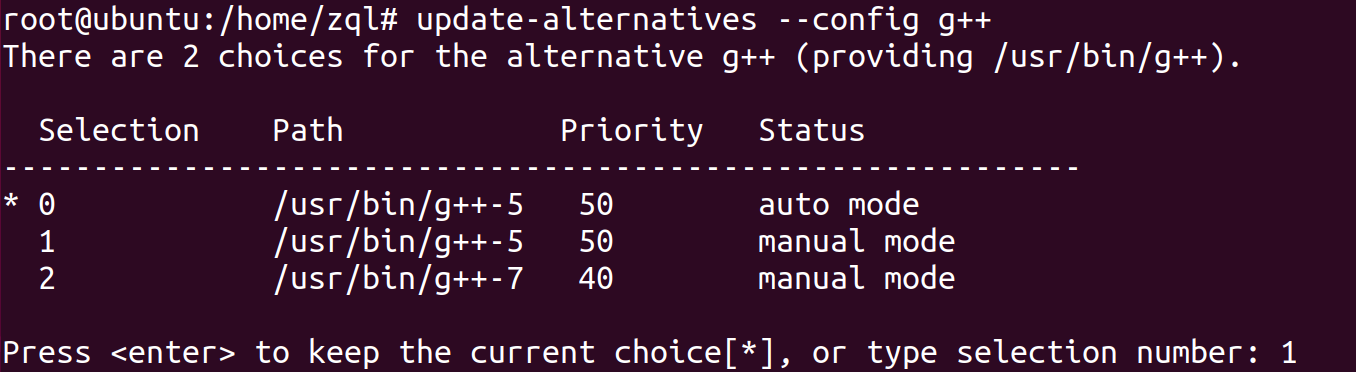

接着设置g++，确保gcc和g++的版本同时处在相同的版本

update-alternatives --install /usr/bin/g++ g++ /usr/bin/g++-5 50

update-alternatives --install /usr/bin/g++ g++ /usr/bin/g++-7 40

update-alternatives --config g++

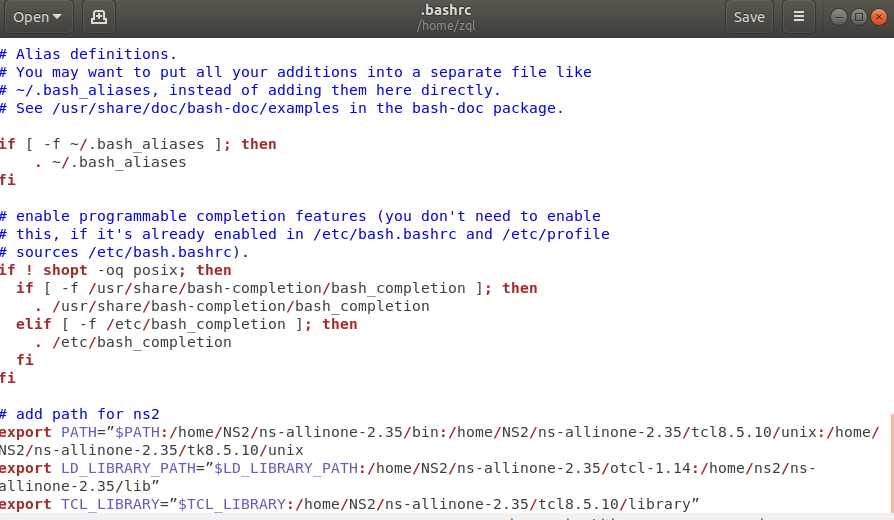

第七步：配置环境

gedit /home/xxx/.bashrc

在最后加上：（改成自己命名的文件夹名）

# add path for ns2
export PATH=”$PATH:/home/NS2/ns-allinone-2.35/bin:/home/NS2/ns-allinone-2.35/tcl8.5.10/unix:/home/NS2/ns-allinone-2.35/tk8.5.10/unix
export LD_LIBRARY_PATH=”$LD_LIBRARY_PATH:/home/NS2/ns-allinone-2.35/otcl-1.14:/home/ns2/ns-allinone-2.35/lib”
export TCL_LIBRARY=”$TCL_LIBRARY:/home/NS2/ns-allinone-2.35/tcl8.5.10/library”

更新完成后重启虚拟机

第八步：最后安装

cd /home/xxx/NS2/ns-allinone-2.35

./install

（保险起见）再用命令行下载ns2：apt install ns2

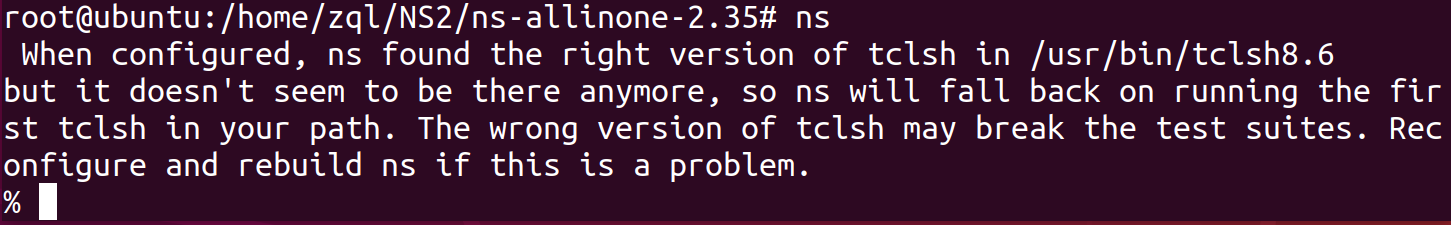

出现%符号说明安装成功

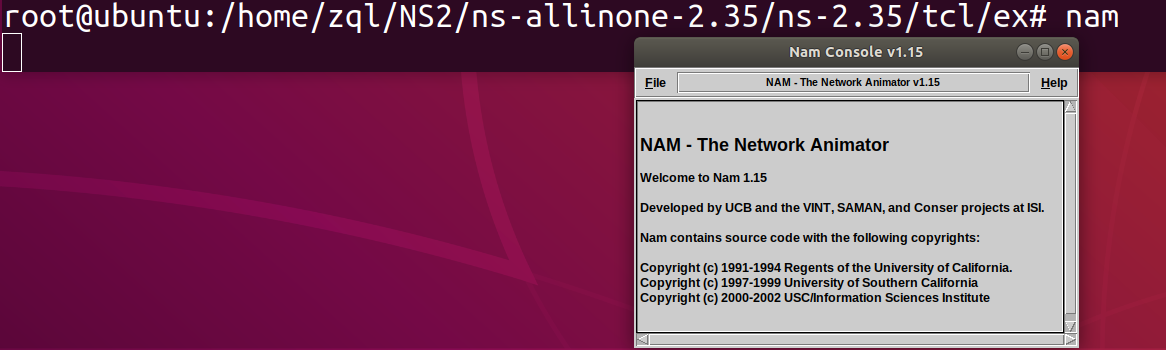

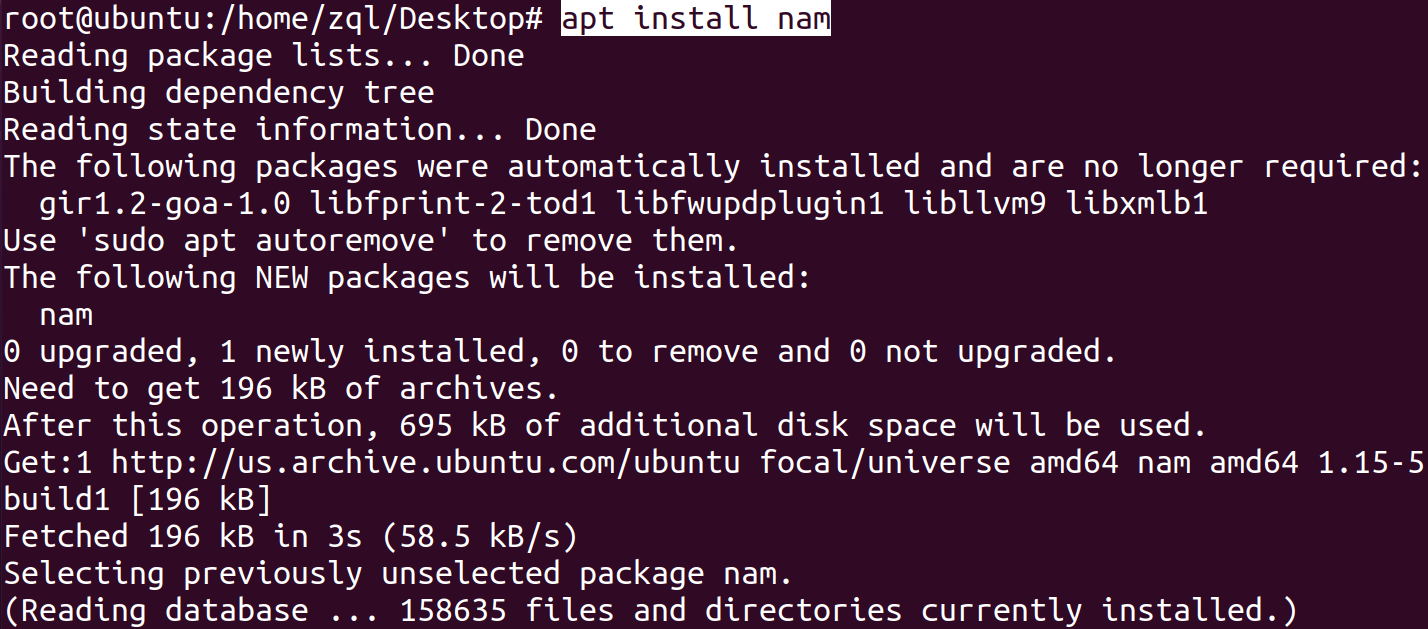

二、安装nam（图像化界面）

输入nam出现弹框说明安装成功

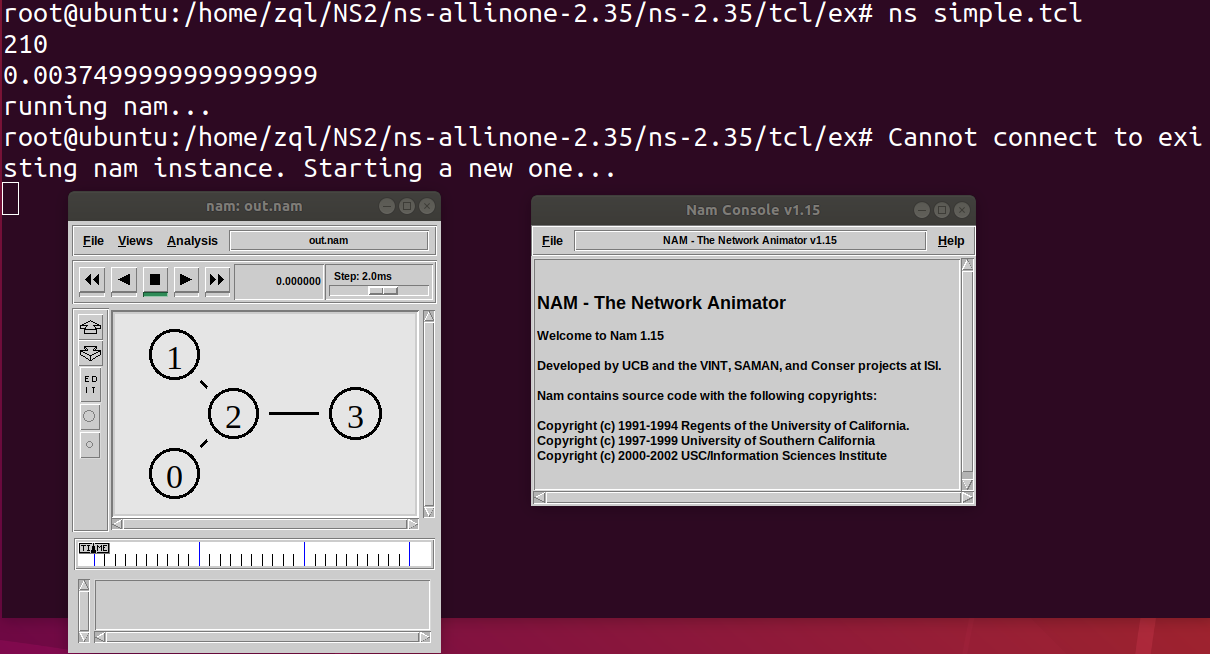

测试一下样本

cd /home/NS2/ns-allinone-2.35/ns-2.35/tcl/ex

ns simple.tcl

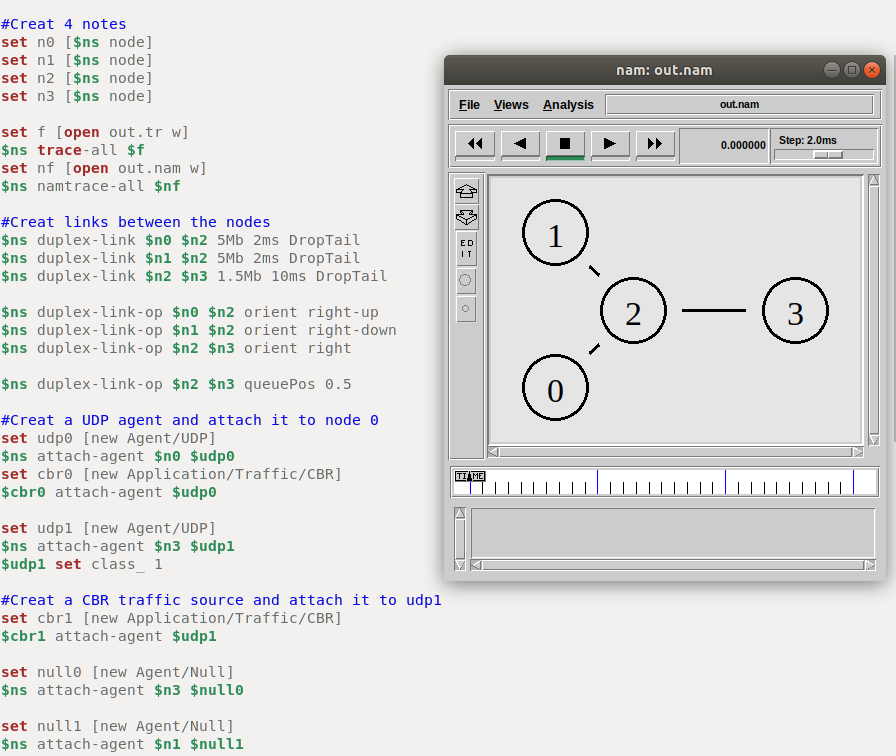

三、简单应用

了解一下代码

构造两个节点的有线网络

#创造一个模拟器

set ns [new Simulator]

#打开nam

set nf [open out.nam w]
$ns namtrace-all $nf

#创建两个节点

set n0 [$ns node]
set n1 [$ns node]

#创建节点间的链路

$ns duplex-link $n0 $n1 1Mb 10ms DropTall

#设置UDP头并连接到n0点

set udp0 [new Agent/UDP]
$ns attach-agent $n0 $udp0

#设置CBR(恒定比特率)并连接到n0点

set cbr0 [new Application/Traffic/CBR]
$cbr0 set packetSize_ 500
$cbr0 set interval_ 0.005
$cbr0 attach-agent $udp0

#连接交通源头

$ns connect $udp0 $null0

#设置时间

$ns at 0.5 "$cbr0 start"
$ns at 4.5 "$cbr0 stop"

$ns at 5.0 "finish"

#运行

$ns run
