计算机网络|| 路由器和交换机的配置

news 来源：原创 2025/5/13 6:53:34

一、实验目的

1. 了解路由器和交换机的工作模式和使用方法；

2. 熟悉 Cisco 网络设备的基本配置命令；

3. 掌握 Cisco 路由器的基本配置方式及配置命令；

4. 掌握路由器和交换机的基本配置与管理方法。

二、实验环境

1. 运行 Windows 操作系统的Laptop 机一台；

2. Laptop上安装的网络实验模拟软件 Cisco Packet Tracer。

三、实验步骤

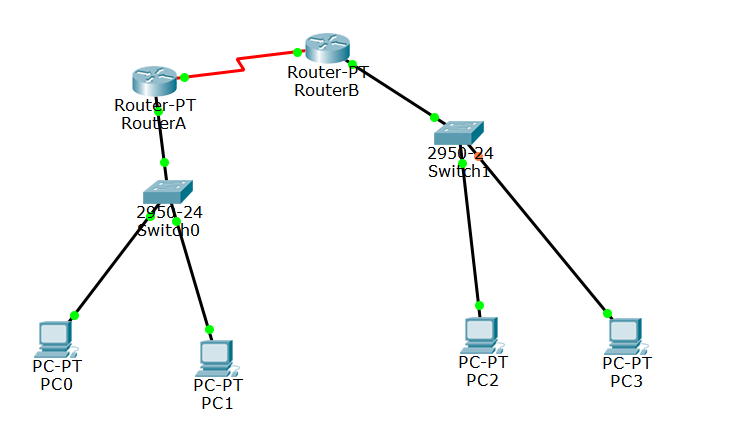

1.首先启动 Cisco Packet Tracer，设计下面图片所示的一个网络拓扑，连接如下图所示，网络中有两台路由器、两台交换机和 4台 PC 机，PC0 和 PC1 分别用直通线连接在 Switch0 的以太网端口；Switch0 用直通线连接在 RouterA的以太网端口；Switch1 用直通线连接在 RouterB的以太网端口；PC2 和 PC3 分别用直通线连接在 Switch1 的以太网端口；两台路由器由同步串口相连；

2.熟悉各个设备的属性界面，着重了解熟悉了 CLI 命令行界面；

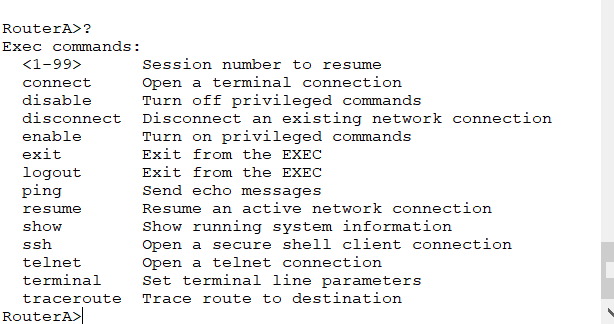

3.然后，在用户模式下输入“？”，按“Enter”键，如下图出现一些命令

4. 用键盘输入enable，进入特权模式之后，然后输入“？”，实验得到下图

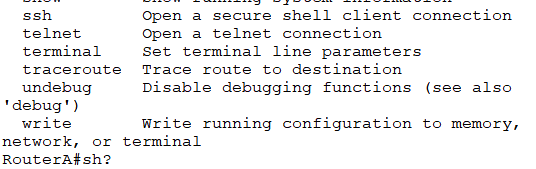

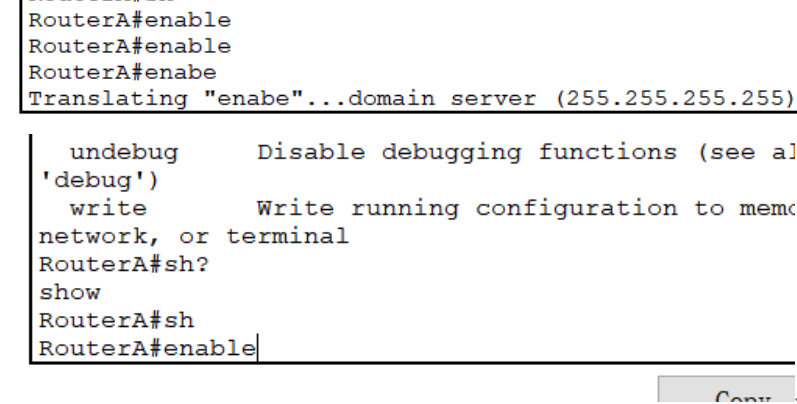

6.然后在用键盘输入“sh?”，结果如下图

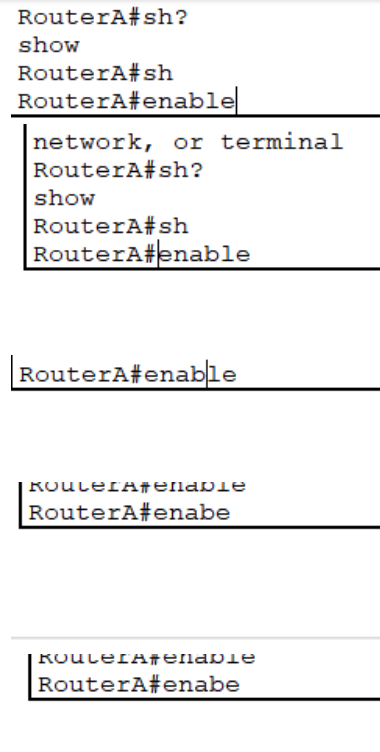

7.接着，输入“sh”，然后按下“Tab”键得到下图

8.然后分别键入“Up Arrow”、“Ctrl-P”、“Ctrl-A”、“Ctrl-B”、“Ctrl-D”、“Ctrl-E”、“Ctrl-F”得到下面结果

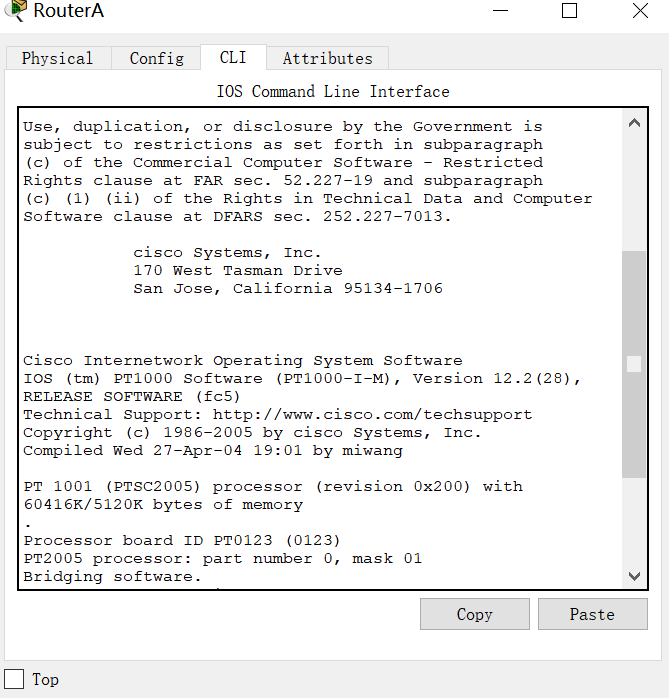

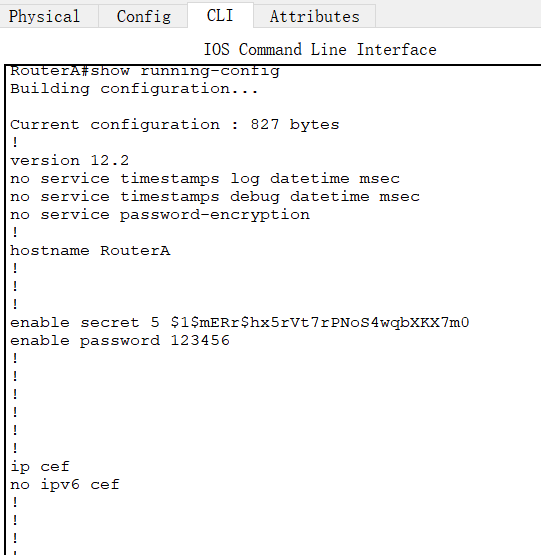

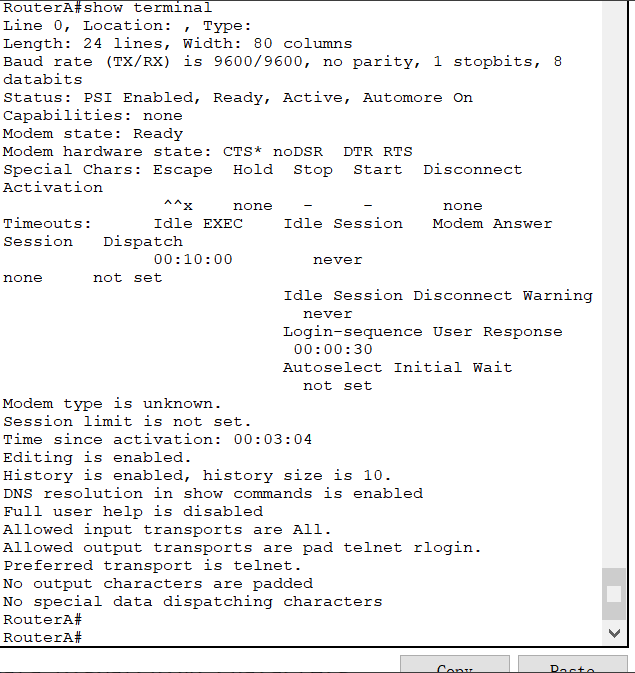

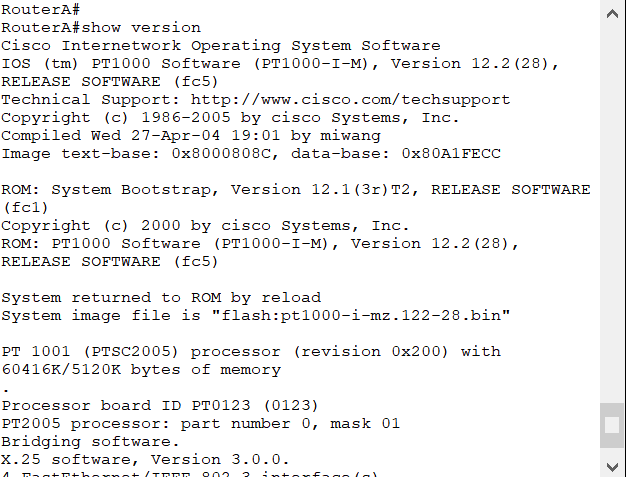

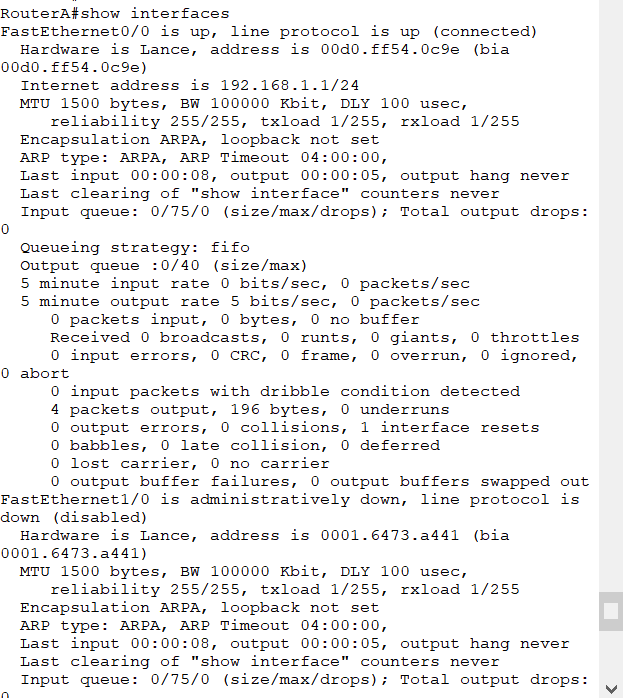

9.接着，分别输入“show version”、“show interfaces”、“show running-config”、“show terminal”命令，得到下面结果

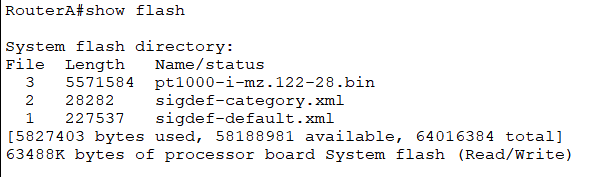

10.接着输入“show flash”命令得到内存中的文件信息，如下图

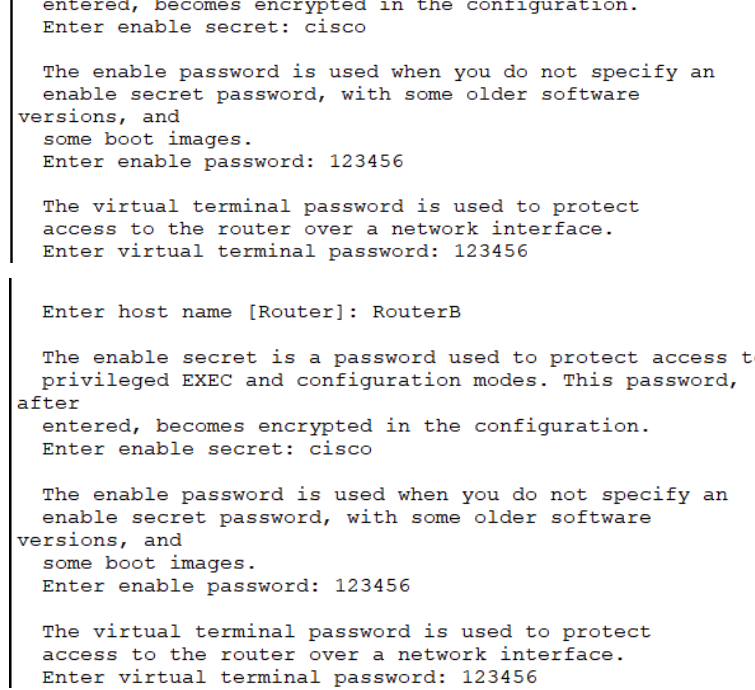

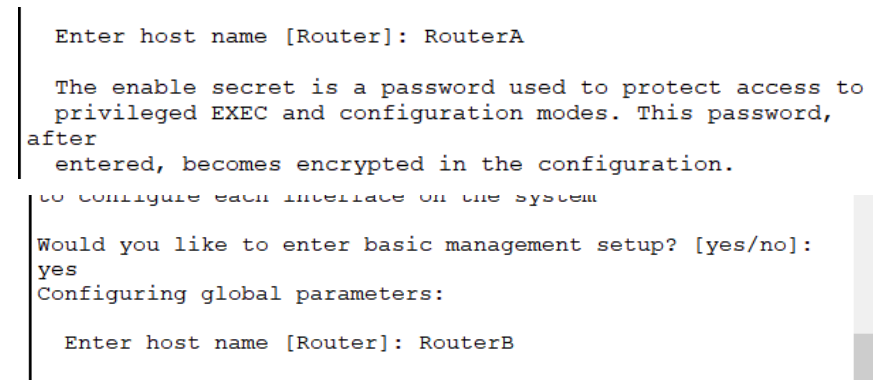

11. 然后，设置两台路由器的主机名分别为 RouterA 和 RouterB；

12.设置路由器的特权密码为 cisco；

RouterA

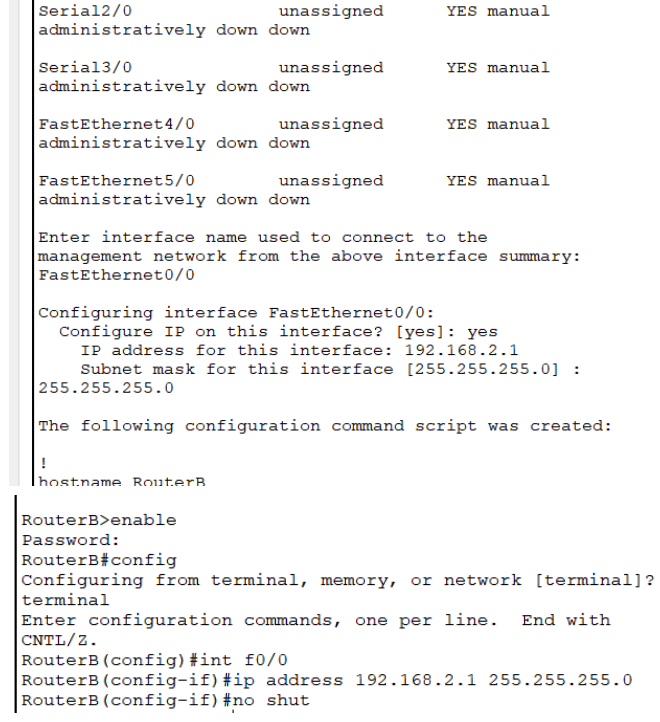

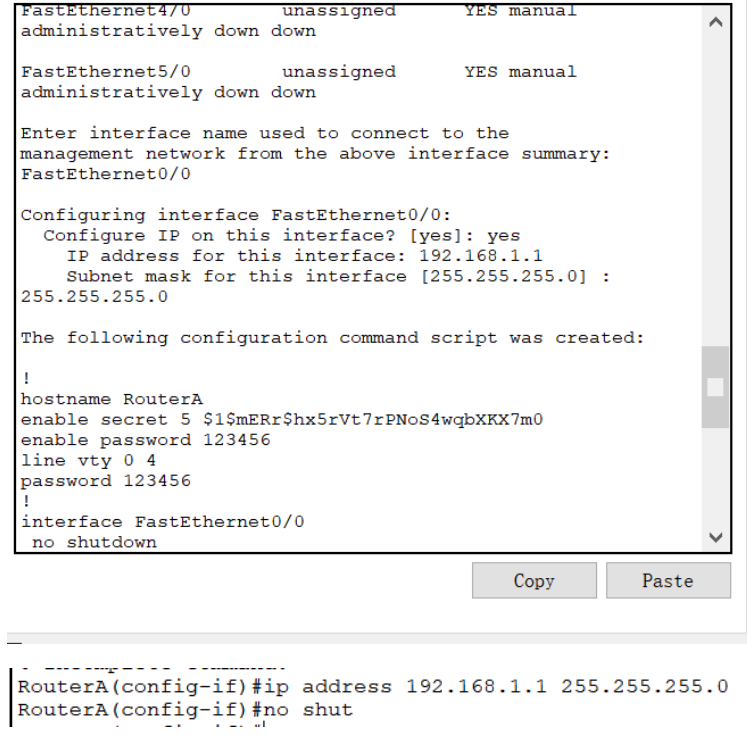

13.配置路由器1和路由器2的以太网端口IP地址分别为192.168.1.1 和192.168.2.1，如下图

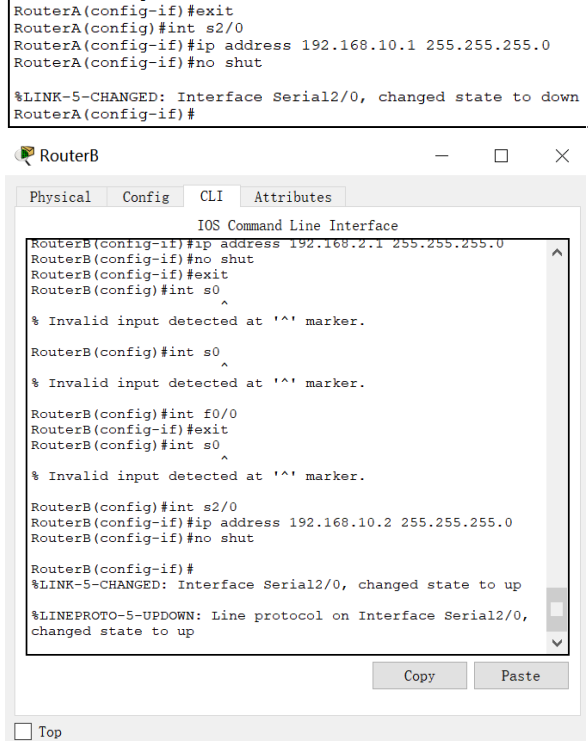

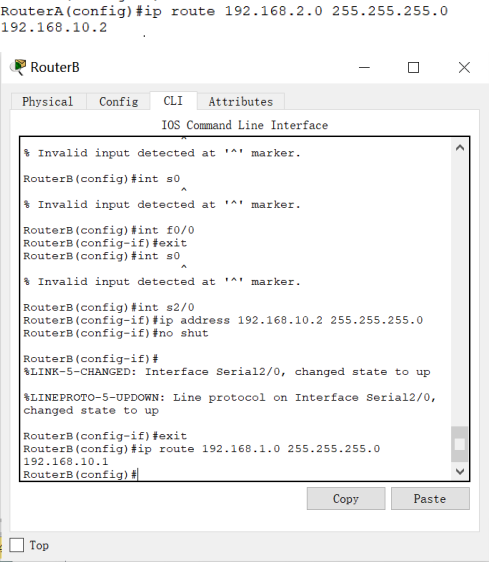

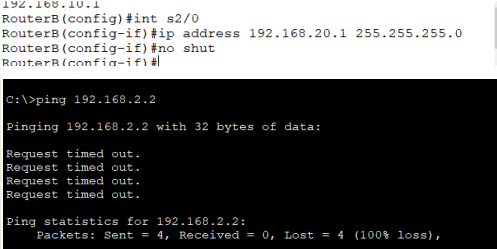

14.配置路由器 1 和路由器 2 的串口 IP 地址分别为 192.168.10.1 和 192.168.10.2，在RouterB路由器输入串口地址第一次错输，然后检查后修改了，成功输入

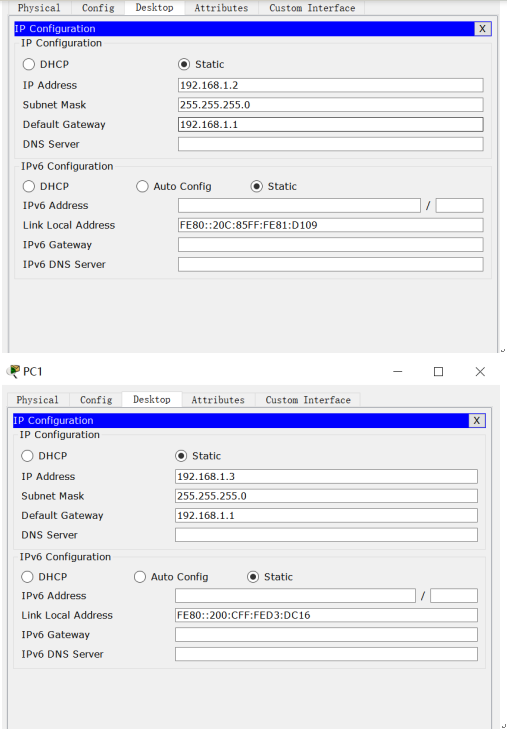

15.然后，分别设置主机 PC0 和 PC1 的 IP 地址为 192.168.1.2 和 192.168.1.3，子网掩码为255.255.255.0，默认网关为 192.168.1.1

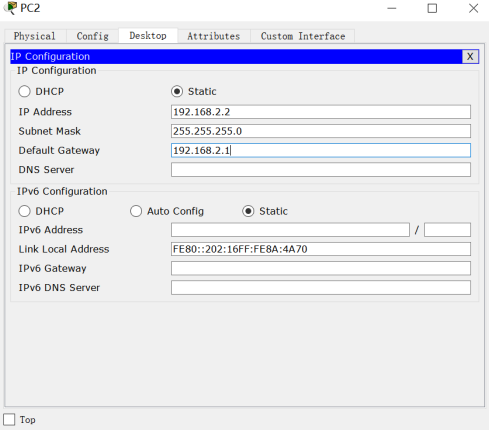

16.设置主机 PC2 的 IP 地址为 192.168.2.2，子网掩码为 255.255.255.0，默认网关为192.168.2.1，如下图

17.设置RouterA与RouterB的静态路由。

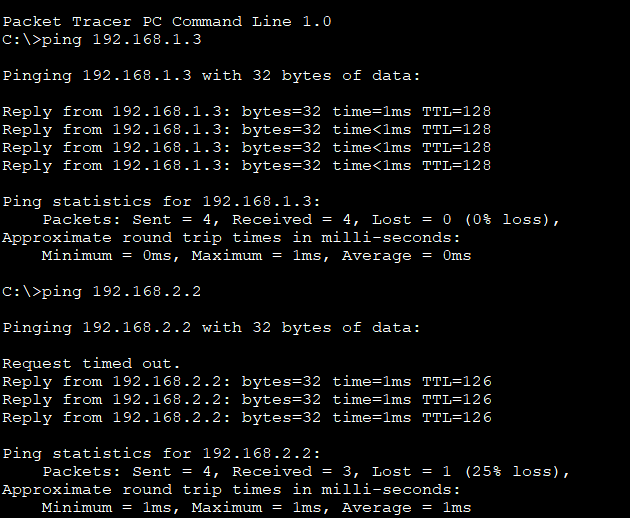

18.我在主机 PC0 中，Ping 主机 PC1，PC2，网络成功连通。

四、结果分析

1.思科模拟器是一个功能强大的网络仿真程序，让我进行实验与网络行为，使用这款软件设计和布置网络拓扑图，真实模拟网络设备使用、配置、连接等场景，其中交换机作用：交换机是一种用于电(光)信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。交换机工作于OSI参考模型的第二层，即数据链路层。交换机拥有一条高带宽的背部总线和内部交换矩阵，在同一时刻可进行多个端口对之间的数据传输。交换机的传输模式有全双工，半双工，全双工/半双工自适应。

2.路由器作用：是在网络中对IP报文寻找一条合适的路径进行“路由",也就是向合适的方向转发。它的实质是完成了TCP/IP协议族中IP层提供的无连接、尽力而为的数据报文传送服务。

3. CLI 命令行界面是模拟真实设备的仿真界面，可以在此对设备进行所需要的配置操作。

4. 在用户模式下输入“？”，按“Enter”键，是 – help的帮助命令，当在默认情况下输入“？”，系统会自动识别为 help 命令。

5. 输入enable，输入密码，然后进入特权模式，是特权模式下 – help的帮助命令，当在默认情况下输入“？”，系统会自动识别为 help 命令。

6. 输入“sh？”，按下Enter无响应

7. 输入“sh”，按下Tab键显示“show”，补全为show

8. 键入“Up Arrow”显示上一条命令，Ctrl-P：显示上一个命令，Ctrl-A：将光标移动到命令行的开头，Ctrl-B：将光标向后移动一个字符，Ctrl-D：从光标处删除一个字符，Ctrl-E：将光标移动到命令行的结尾，Ctrl-F：将光标向前移动一个字符。，Ctrl-R - 重新显示一行，Ctrl-Z - 退出配置模式并返回到用户 EXEC 模式，Ctrl-C - 退出配置模式或放弃当前命令等快捷键观察结果；

9. show version 查看路由器综合信息，show interfaces 查看路由器接口信息，show running-config查看正在运行（当前）的配置文件，show terminal 显示终端信息

10. show flash内存中的文件信息

11. 路由器的名字设置表示路由器

12. 设置路由器的特权密码保护路由器，防止无特权的用户对路由器进行修改

13. 路由器配置以太网的地址的作用是为了让其他设备可以通过IP地址访问路由器，从而实现网络通信。以太网地址是指路由器上的物理地址，而IP地址则是逻辑地址。当其他设备需要与路由器通信时，需要知道路由器的IP地址，而路由器则需要知道其他设备的IP地址才能将数据包正确地转发到目标设备。因此，配置以太网地址可以让路由器与其他设备建立连接，实现数据的传输和交换。

14. 配置路由器IP地址作用是为了在网络中唯一标识路由器，以便于其他设备能够找到它并与其通信。通过配置IP地址，路由器可以将数据包从一个网络传输到另一个网络，从而实现不同网络之间的通信，路由器还可以通过配置IP地址来实现网络安全和管理，例如限制特定IP地址的访问权限或者将特定IP地址列入黑名单以防止其访问网络。

15. IP地址是用于在网络中唯一标识一个主机的地址，设置主机IP地址可以让主机在网络中被其他主机访问到，子网掩码用于将IP地址分为网络地址和主机地址两部分，以便于进行网络通信。子网掩码中1的位表示网络地址，0的位表示主机地址，默认网关是主机发送数据包时，如果目标地址不在本地网络中，则将数据包发送给默认网关，由默认网关将数据包转发到目标主机，设置默认网关可以让主机在不同网络之间进行通信。

16. 静态路由由管理员手工配置的，是单向的，拓扑关系缺乏灵活性，能够使得配置灵活，管理员手工配置，节省链路开销。

17. 在终端控制台命令行Ping命令用来检查网络的连通性。
