BGP实验练习1

需求：

要求五台路由器的环回地址均可以相互访问

需求分析：

1.图中存在五个路由器 AR1、AR2、AR3、AR4、AR5，分属不同自治系统（AS），AR1 在 AS 100，AR2 - AR4 在 AS 200，AR5 在 AS 300 。不同 AS 间通过广域网链路连接，AS 200 内部运行 OSPF。
各路由器需配置环回地址，用于标识自身且作为相互访问的目标地址。
2.AS 100 与 AS 200 间：AR1 与 AR2 通过直连链路相连，可使用EBGP交换路由信息，将 AR1 的环回地址路由通告给 AR2。
AS 200 内部：运行 OSPF 协议，能在 AR2、AR3、AR4 间同步路由信息，实现 AS 200 内对各环回地址路由的学习。
AS 200 与 AS 300 间：AR4 与 AR5 通过直连链路相连，采用 EBGP，使 AR4 将相关环回地址路由通告给 AR5，反之亦然。
3.AS 100 内：AR1 配置环回地址后，需通过 BGP 将其通告给 AR2，使 AR2 学习到 AR1 环回地址的路由。
AS 200 内：AR2 将从 AR1 学到的路由引入 OSPF，AR3、AR4 通过 OSPF 学习到该路由；同时 AR2、AR3、AR4 自身环回地址也通过 OSPF 在 AS 200 内通告。
AS 300 内：AR4 通过 BGP 将从 AS 200 学到的路由（含 AR1 - AR4 环回地址路由）通告给 AR5，AR5 配置环回地址后也通过 BGP 通告给 AR4。
4.路由黑洞：若 AS 200 内 OSPF 配置不当，可能导致部分环回地址路由无法正确传递，形成路由黑洞。需确保 OSPF 正确宣告所有相关网段。
BGP 路由策略：不同 AS 间 BGP 路由策略配置错误，可能导致路由通告异常。需合理配置 BGP 邻居关系、AS 号，必要时调整路由过滤、聚合等策略。
环回地址冲突：若各路由器环回地址配置不唯一，会导致路由混乱。需提前规划并确保环回地址全网唯一。

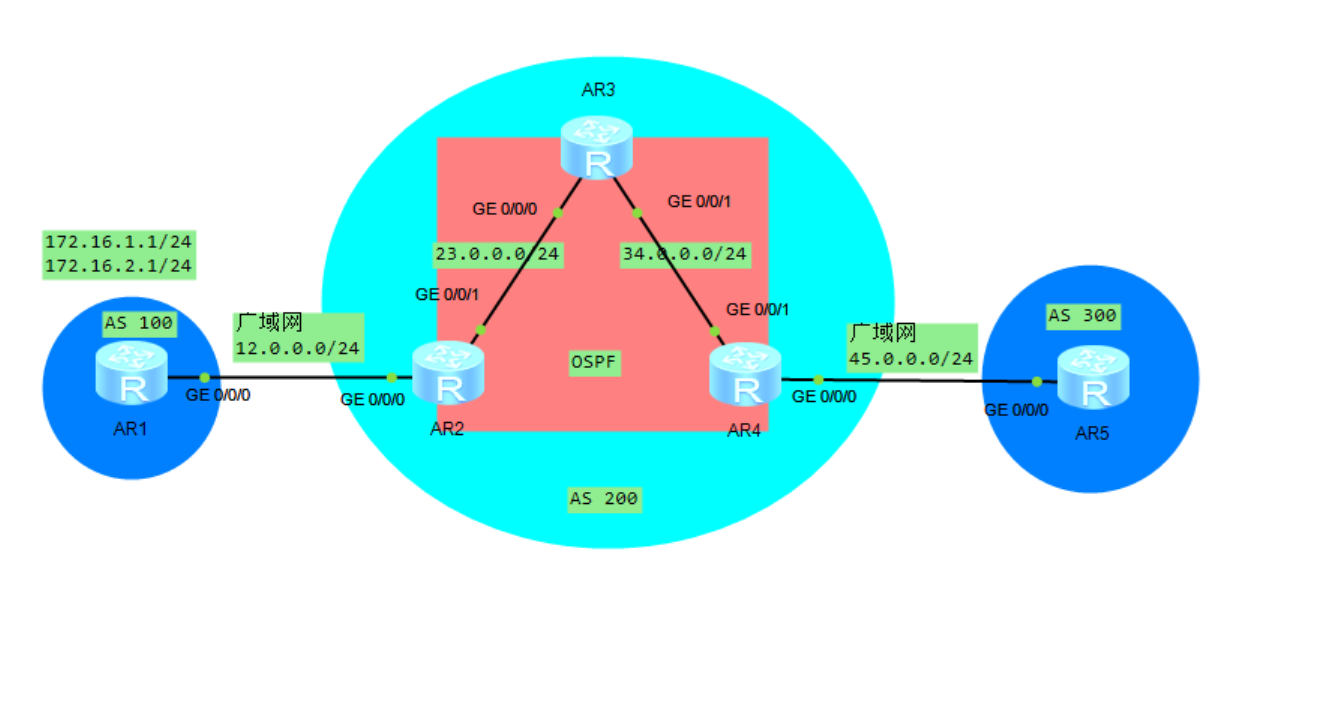

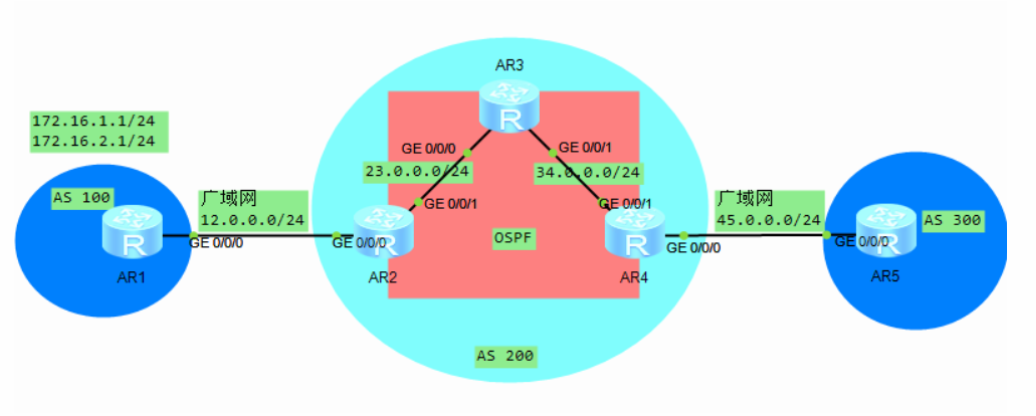

拓扑：

配置命令：

R1:
interface GigabitEthernet0/0/0
ip address 12.0.0.1 24
interface LoopBack0
ip address 1.1.1.1 32
bgp 100
router-id 1.1.1.1
peer 12.0.0.2 as - number 200  R2:
interface GigabitEthernet0/0/0
ip address 12.0.0.2 24
interface GigabitEthernet0/0/1
ip address 23.0.0.2 24
interface LoopBack0
ip address 2.2.2.2 32
ospf 1
area 0
network 2.2.2.2 0.0.0.0
network 23.0.0.2 0.0.0.0
bgp 200
router-id 2.2.2.2
peer 12.0.0.1 as - number 100
peer 3.3.3.3 as - number 200
peer 3.3.3.3 connect - interface LoopBack0R3:
interface GigabitEthernet0/0/0
ip address 23.0.0.3 24
interface LoopBack0
ip address 3.3.3.3 32
ospf 1
area 0
network 3.3.3.3 0.0.0.0
network 23.0.0.3 0.0.0.0
bgp 200
router-id 3.3.3.3
peer 4.4.4.4 as - number 200
peer 4.4.4.4 connect - interface LoopBack0R4:
interface GigabitEthernet0/0/0
ip address 45.0.0.4 24
interface GigabitEthernet0/0/1
ip address 34.0.0.4 24
interface LoopBack0
ip address 4.4.4.4 32
ip route - static 5.5.5.5 32 45.0.0.5
bgp 200
router-id 4.4.4.4
peer 5.5.5.5 as - number 300
peer 5.5.5.5 connect - interface LoopBack0
peer 5.5.5.5 ebgp - max - hop 2  R5:
interface GigabitEthernet0/0/0
ip address 45.0.0.5 24
interface LoopBack0
ip address 5.5.5.5 32
ip route - static 4.4.4.4 32 45.0.0.4
bgp 300
router-id 5.5.5.5
peer 4.4.4.4 as - number 200
peer 4.4.4.4 connect - interface LoopBack0
peer 4.4.4.4 ebgp - max - hop 2

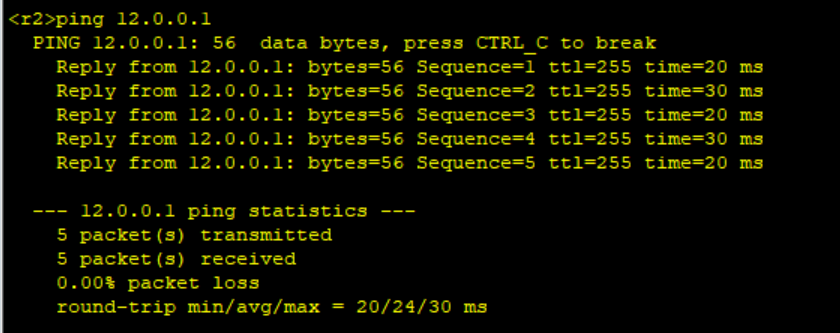

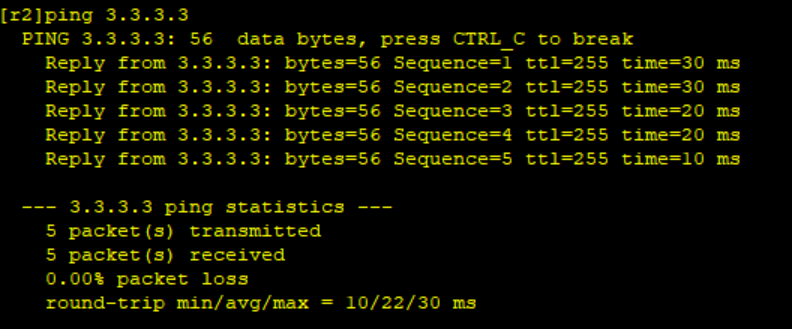

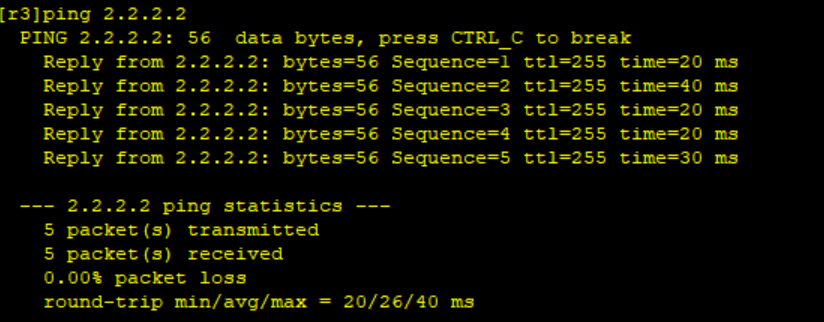

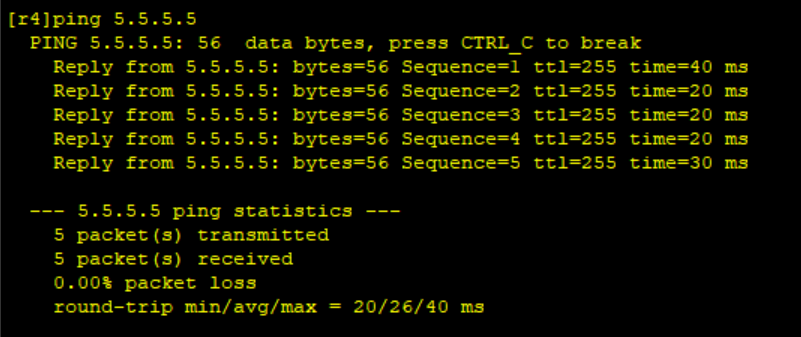

测试结果：

实验感悟：

通过本次实验，我对BGP有了更深刻的理解。在实现五台路由器环回地址互通的过程中，不同路由协议的协同至关重要。BGP 在自治系统间的路由传递精准而关键，OSPF 在自治系统内高效同步路由信息。这不仅考验对协议原理的掌握，还需具备解决实际问题的能力，如处理 BGP 邻居震荡、确保路由无黑洞等。每一次配置调整都是对理论知识的实践检验，让我明白网络设计需严谨规划，从地址分配到路由策略都不能疏忽。此次实验提升了我的网络配置与故障排查能力，也让我更注重知识的融会贯通。
