软考第五章知识点总结
5.1 考点分析
IPV4,IPV6,ICMP,TCP/UDP,ARP,RIP/OSPF/BGP等（选择+案例）
IP地址规划与子网划分
5.2 广域网技术
一、公共交换电话网【PSTN】
为语音通信而建立的网络，20世纪六十年代用于数据传输【已淘汰】

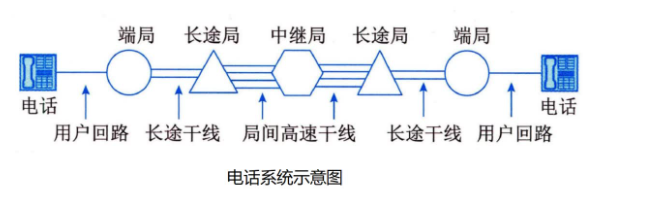

用户电话机通过一对铜线连接到最近(110km)的端局，这一部分线路叫作“用户回路”，只能传送模拟信号。
端局、长途局、中继局间的干线是传输数字信号的光纤，因此在发送端和接收端需进行数模转换，通常由调制解调器完成。
二、X.25
1.X.25分为3个协议层:物理层、链路层和分组层，分别对应于ISO/OSI参考模型的低三层。链路层提供可靠的数据传输功能,

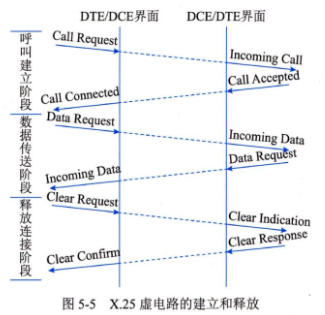

2.X.25的分组层提供两种虚电路服务:交换虚电路(Switched Virtual Circuit,SVC)和永久虚电路
(Permanent Virtual Circuit, PVC)
三、帧中继FR
1.帧中继在第二层建立虚电路，提供虚电路服务，本地标识DLCI。
2.帧头和帧尾都是一个字节的帧标志字段，编码为01111110。
3.帧中继优点:
基于分组(帧)交换的透明传输，可提供面向连接的服务
帧长可变，长度可达1600、4096字节，可以承载各种局域网的数据帧。
可以达到很高的数据速率，2~45Mb/s。既可以按需要提供带宽,也可以应对突发的数据传输。CIR:承诺速率，EIR:扩展速率
只做检错和拥塞控制，没有流控和重传机制，开销很少。
帧中继缺点:
不适合对延迟敏感的应用(例如声音、视频)不保证可靠的提交。
数据的丢失与否依赖于运营商对虚电路的配置
四、ISDN和ATM
1.ISDN【Integrated Services Digital Network】综合数字业务网，目的是以数字系统代替模拟电话系统，把音频、视频、数据业务放在一个网上统一传输。
2.分为窄带ISDN和宽带ISDN，窄带ISDN提供两种用户接口。
基本速率BRI=2B+D=144kbps
基群速率PRI=30B+D=2.048M
宽带ISDN，即ATM
ATM是信元交换，信元为53字节固定长度，开销5字节，利用率90.6%。
ATM依然是以虚链路提供面向连接的服务ATM典型速率为150M。

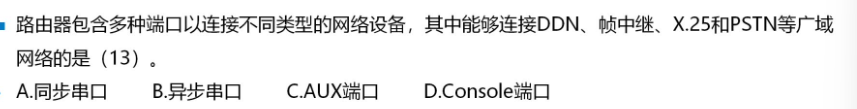

3.例题
效率=（帧长-帧头和帧尾）/（帧长）
(1)同步串口:这种端口主要用于连接DDN、帧中继、X.25等网络
(2)异步串口:简单，低速接口，比如:RS-232、RS-485(多针接口)
(3)AUX接口:异步端口，主要用于远程配置。可以与Modem连接
(4)Console口:本地管理配置接口(RJ45或USB接口)

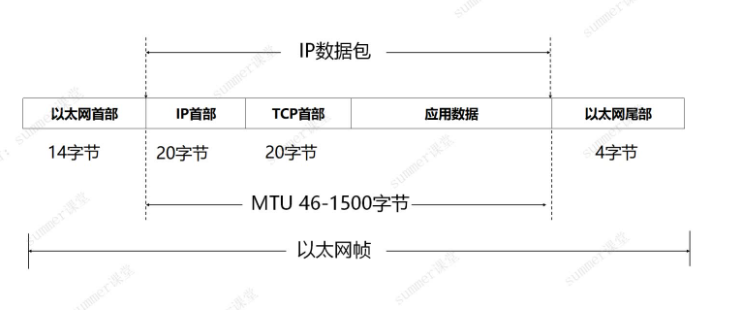

以太网最小帧长64字节。，超级帧MTU为9K(9014/9216字节)，效率为99.8%，如果MTU为1500，效率为98.8%。
5.3 IPv4

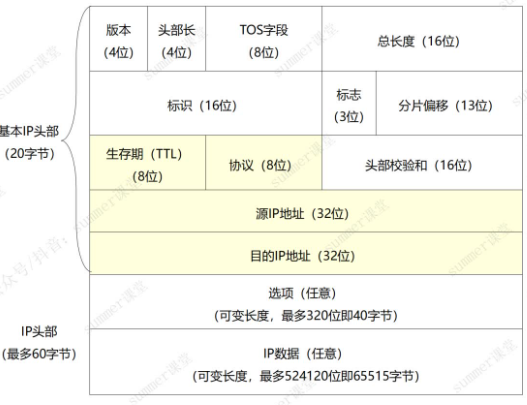

一、IPv4报文格式
1.头部长度(IHL：Internet Header Length):最小值是5，最大值为15，单位4字节。
2.TOS（Type Of Services ）:为区分服务字段，用区分服务类型或优先级，即QoS字段。
占8位。包括一个3位长度的优先级，4位长度的标志位，最高位未用。
3.总长度字段:IPv4数据报的总长度。
4.标识:主机发送IP报文的序号，每发送一次+1。
5.生存期(TTL):用于设置一个数据包可经过的路由器数量的上限，每经过一台路由器减1。
6.协议字段:包含一个数字，标识数据报有效载荷部分的数据类型。
7.常见值:1(ICMP)6(TCP)和17(UDP)。
8.头部校验和:仅计算IPv4头部，不检查数据有效载荷部分的正确性。当TTL减一时，头部校验和必须重新计算。

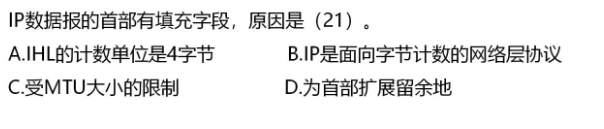

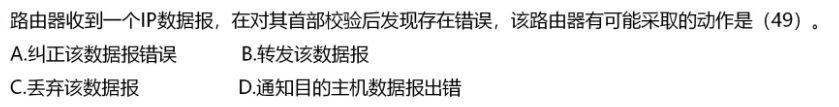

9.例题
二、IPv4分片定义
1.IP报文最大65535字节，而以太网MTU最大为1500字节
相当于货轮能载重65535，而火车载重1500，那么必须把货轮上的货物分装给多个火车运输。
2.标识 : 同一个 IP 数据报 的分片 , 使用相同的标识 ; IP 数据报大小超过 MTU 时 , 将数据报分片 , 分片完成的 IP 数据报分片 , 其标识都是相同的 ;
3.标志 : 由 3位组成 , [ 48 , 50 ] [ 48 , 50 ][48,50] , 只有 2位有意义 ;
4.最高位 : 是保留位 , 没有意义 ;
5.中间位 : DF 位 , Don’t Fragment ; DF = 1 时 , 禁止分片 ; DF = 0 时 , 允许分片 ;
6.最低位 : MF 位 , More Fragment ; MF = 1 时 , 后面还有分片 ; MF = 0 时 , 本分片就是该分组的最后一个分片 , 后面没有分片 ;
只有 DF = 0 时 , MF 才有意义 ;
7.片偏移 : 较长的分组的分片 , 中间的某个分片 , 在原来的 IP 分组中的相对位置 ;
单位是 8字节 ; 也就是说除了最后一个分片 , 每个分片的长度是 8字节的整数倍 ;

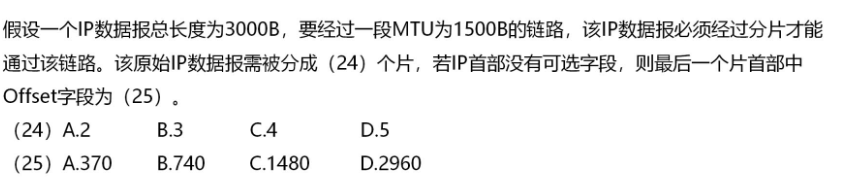

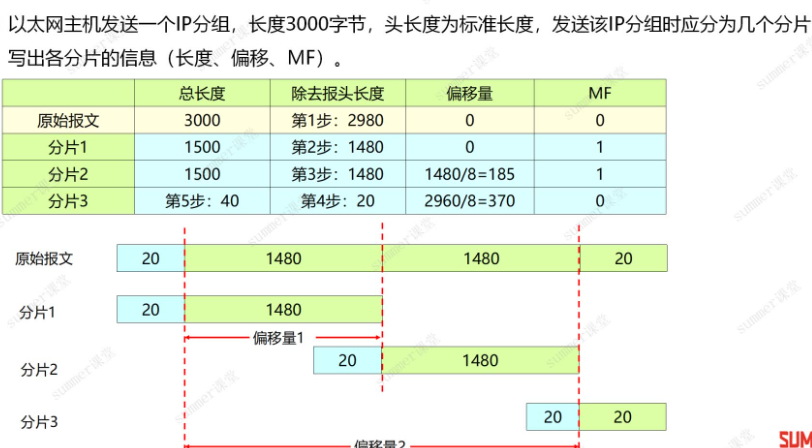

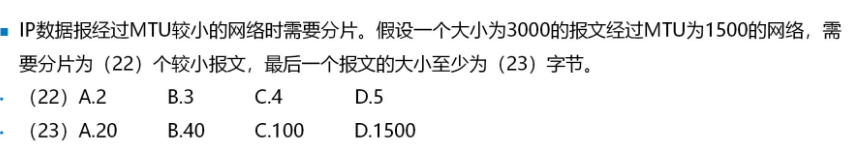

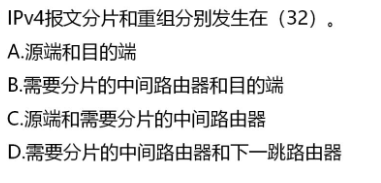

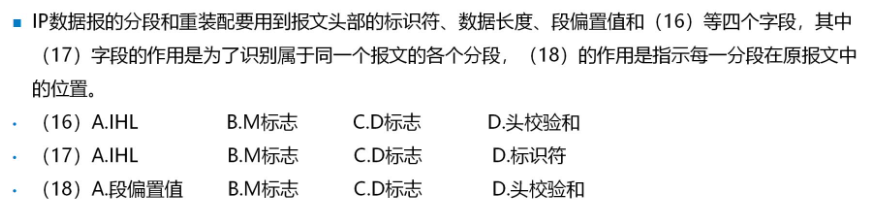

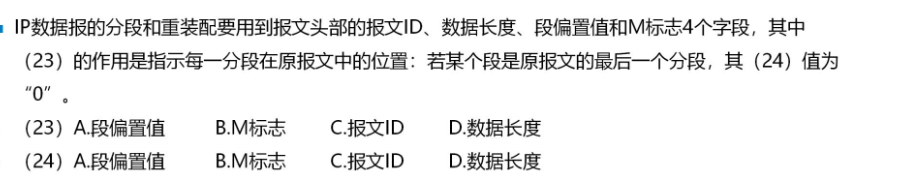

2.例题
offest是偏移值

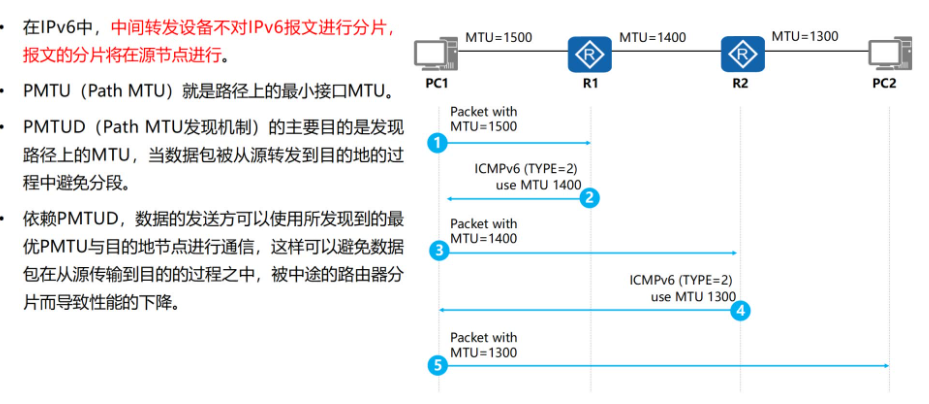

IPV4分片发生在中间路由器或源端，重组是在目的端。由于IPv6存在路径发现机制，可以发现端到端最小MTU，所以IPv6不会在中间路由器进行数据分片，但可能在源端发生分片
三、特殊IPv4地址
1.常见的组播地址
2、特殊的地址
0.0.0.0,表示本机或者所有的IPv4地址默认缺省路由
255.255.255.255：受限广播地址，这个地址用于在本地网络中广播数据包，而不会被路由器转发到其他网络
169.254.0.0/16
127.0.0.0/8：本地环回地址，证明TCP/IP协议栈正常

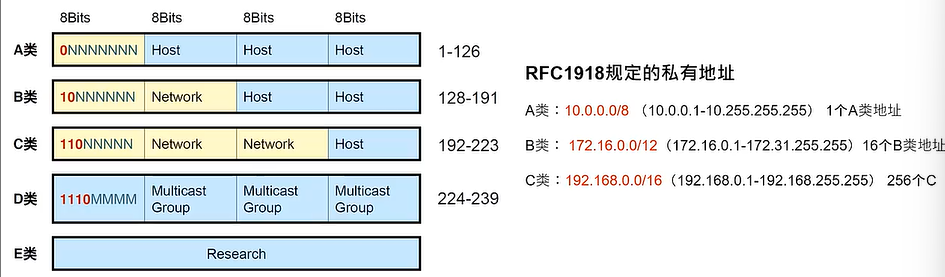

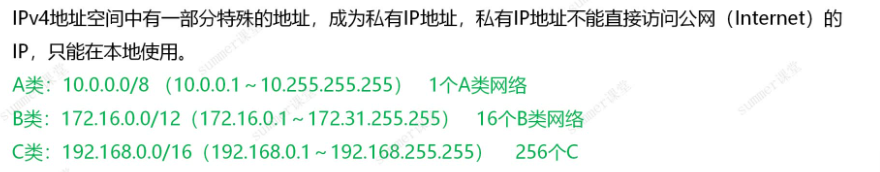

RFC1918私有IP地址

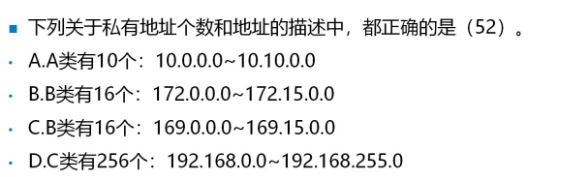

3.例题：
5.4 IPv6

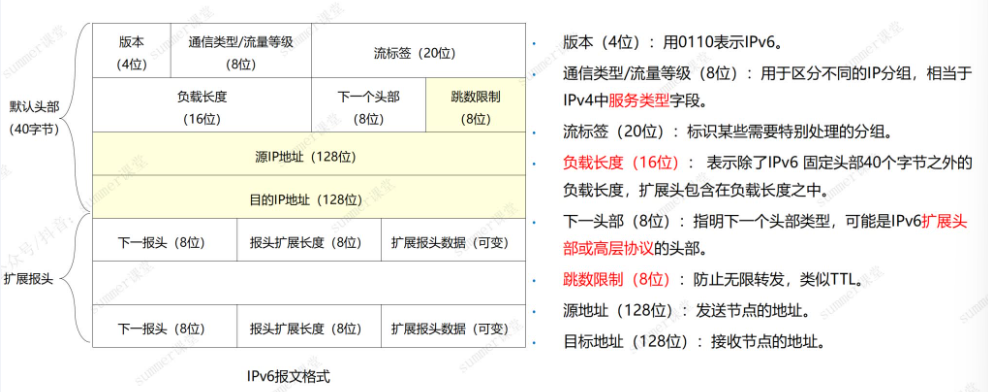

一、IPv6报文格式
IPv6的扩展头部
IPv6的协议

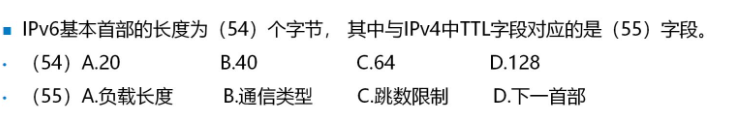

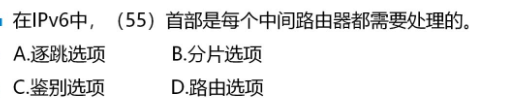

例题
二 IPv6地址分类
1.IPv6地址基础
2.IPv6的分类

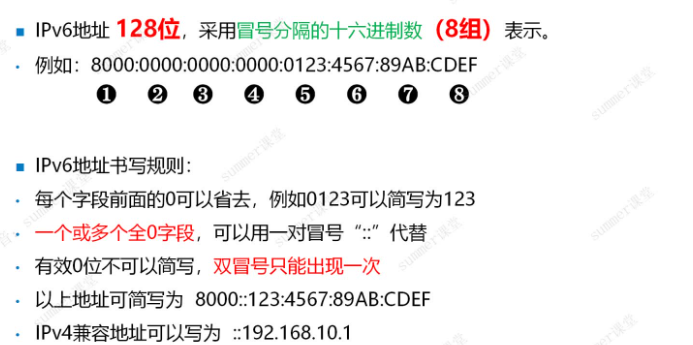

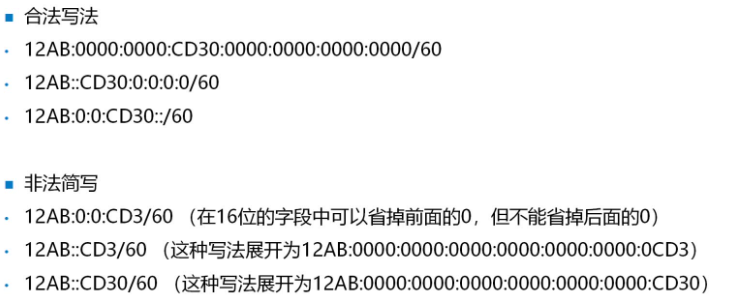

3.书写

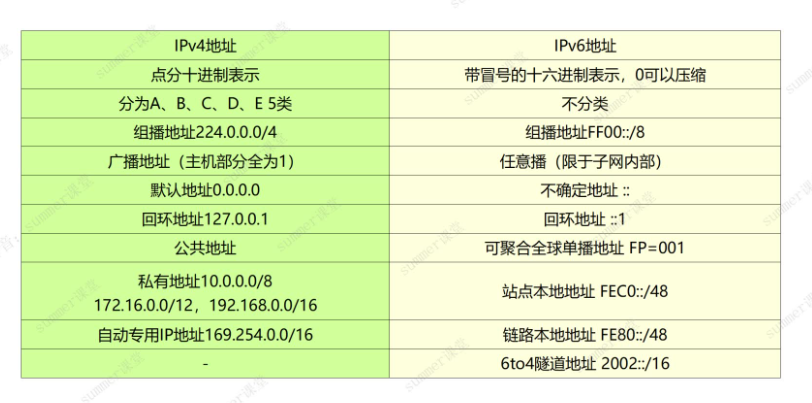

4.两者对比

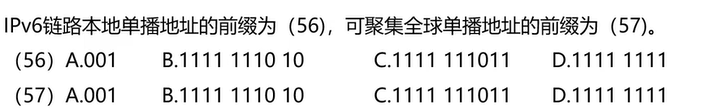

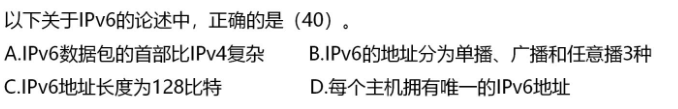

5.例题
三、过渡技术

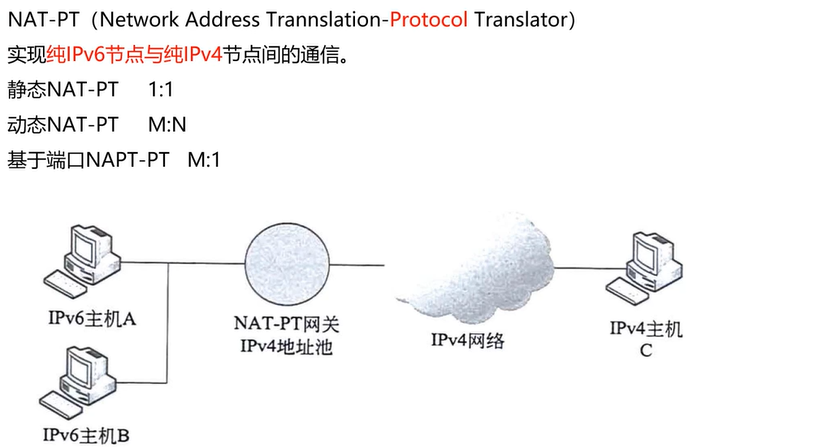

1.IPv4到IPv6过渡技术

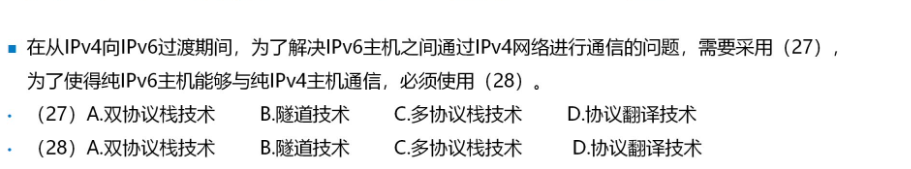

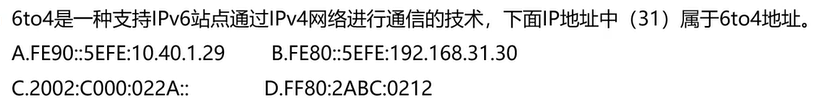

2.例题
5.5 ARP和RARP
一、为什么需要ARP
数据链路层封装需要目的MAC地址
二、ARP:IP—>MAC
1.ARP表缓存
arp -a
静态：手工绑定
动态：自己学习

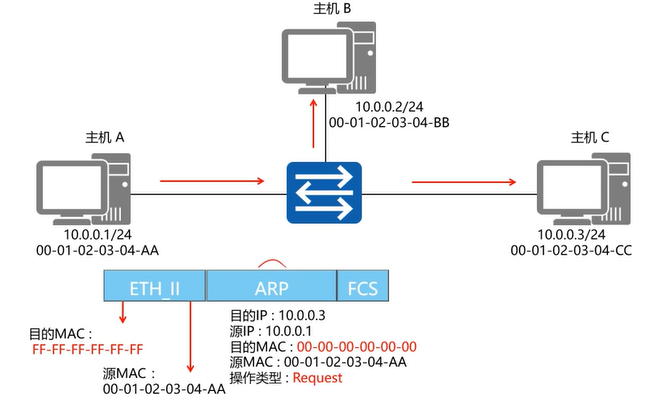

2.ARP请求

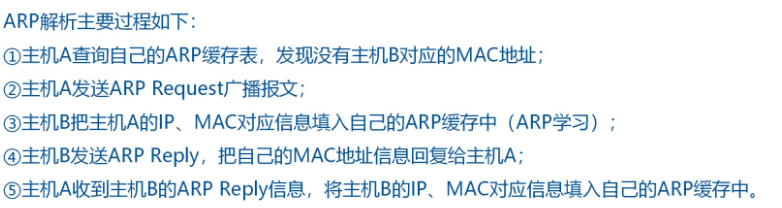

3.工作流程
4.免费ARP

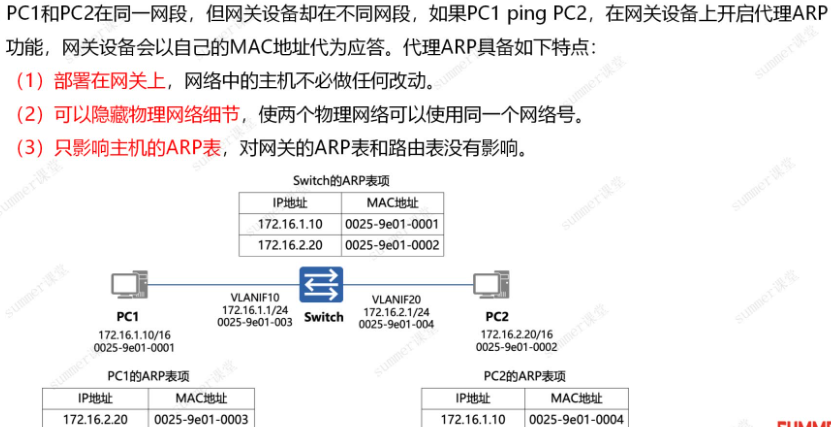

5.代理ARP
6.arp总结
ARP(Address Resolution Protocol,地址解析协议)作用是根据IP地址查询MAC地址
类型中的动态表示是通过ARP协议学习到的，静态表示是手动绑定的。
通过命令arp -a或arp -g查看ARP缓存表，删除ARP表项命令是arp-d，静态绑定命令是arp -s.
RARP(Reverse Address Resolution Protocol，反向地址转换协议)可以根据MAC地址查找IP地址，常用于无盘工作站。由于设备没有硬盘，无法记录IP，刚启动时会发送一个广播报文，通过MAC去获取IP地址。
Gratuitous ARP:免费ARP(Gratuitous ARP)用于检测IP地址冲突,，通常发生在接口配置的时候比如接口刚刚DHCP获取了IP地址，就会对外发送免费ARP
原理:主机发送ARP查找自己IP地址对应的MAC地址，如果有终端回复表示发生了IP地址冲突
代理ARP:用于 端口隔离、Aggragation-VLAN、单臂路由。

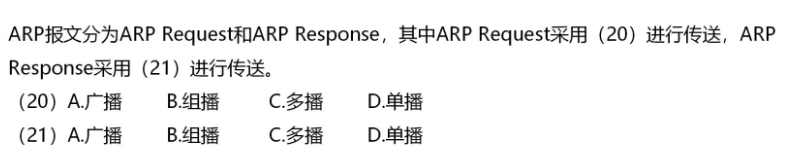

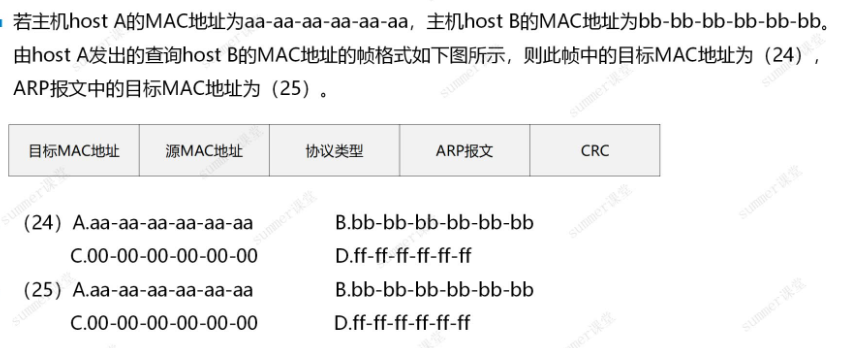

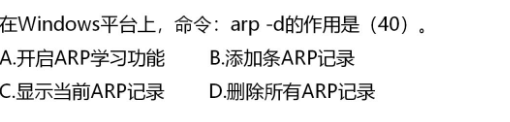

7.例题
5.6 ICMP和ICMPv6

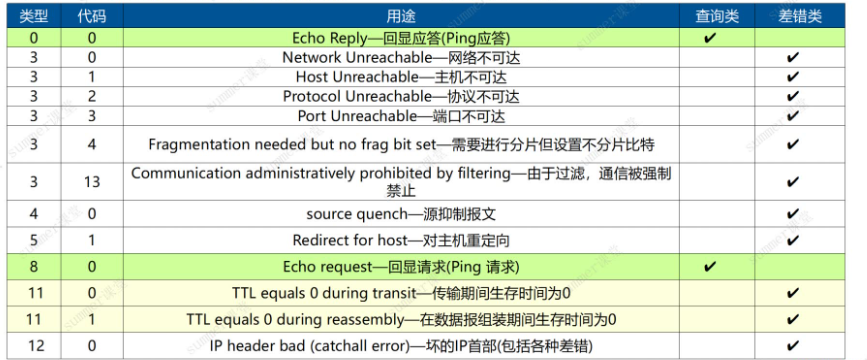

一、ICMP
1.概述
ICMP（Internet Control Message Protocol），协议号：1，用来传递差错，控制，查询，应用：Ping/tracert
2.ICMP应用
出现*原因：防火墙或者超时

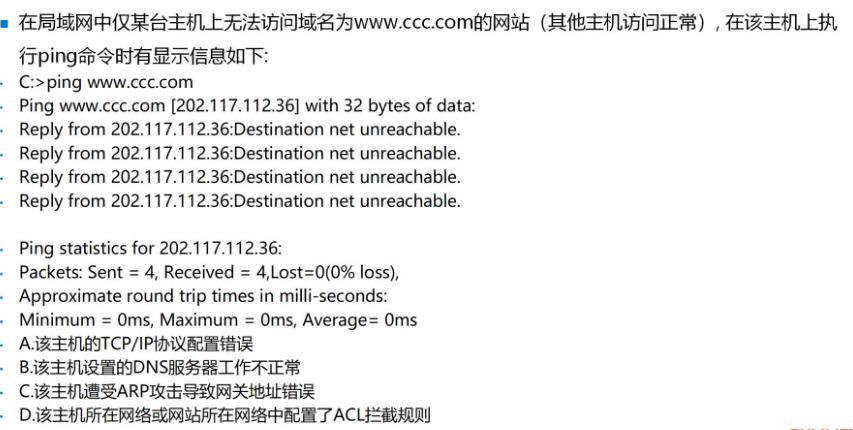

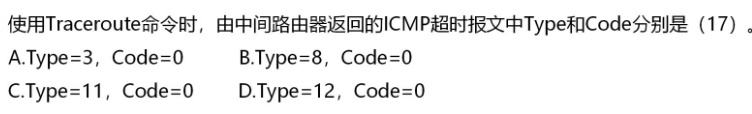

3.例题

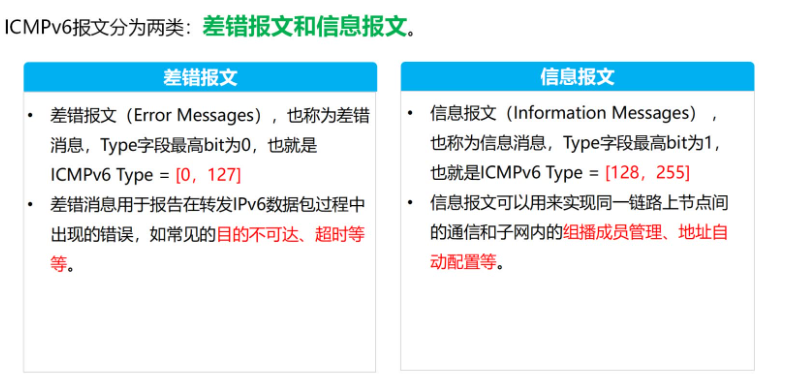

二、ICMPv6
2.差错报文应用1
差错报文应用2

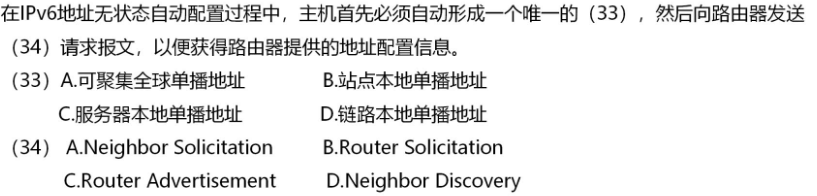

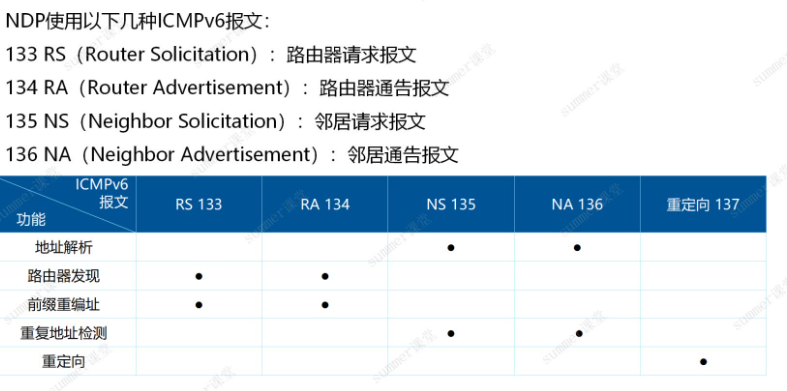

3.NDP
报文类型及功能

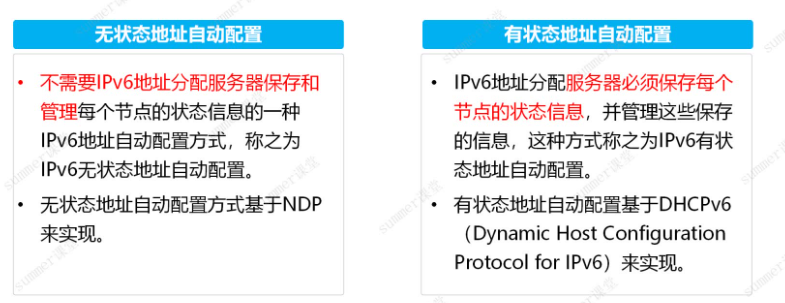

自动配置的分类
5.7 IP组播技术和MPLS
一、组播技术
1.组播应用场景:网络协议通信和互联网直播等视频业务。
2.网络协议:RIPv2(224.0.0.9)、OSPF(224.0.0.5和6)和VRRP(224.0.0.18)都使用组播进行信息交互。
3.视频业务:IPTV、网络直播、视频会议等。
4.组播IP地址:224.0.0.0~239.255.255.255(D类)

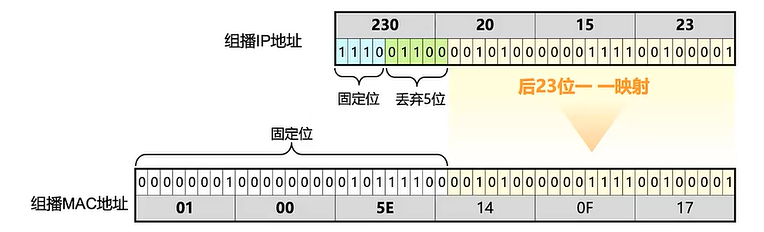

5.组播MAC地址:0100.5E xX.XXXX，根据组播IP地址可以自动生成组播MAC地址
6.常见组播协议有:IGMP、PIM、MSDP、MBGP

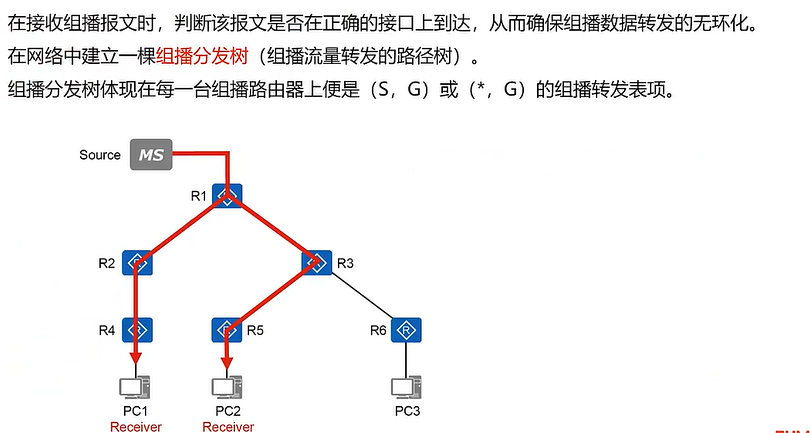

二、主播网络架构

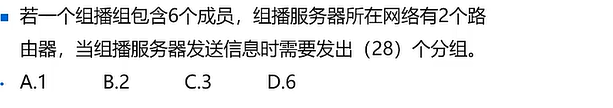

例题
三、MPLS【Muti-protocol label swtiching】
1.多协议标签交换，在数据链路层和网络层之间增加4字节的MPLS标签
2.早期解决IP转发效率低的问题，广域网通信与业务隔离
3.MPLS通过LDP进行标签分发，标签操作主要有PUSH,SWAP,POP

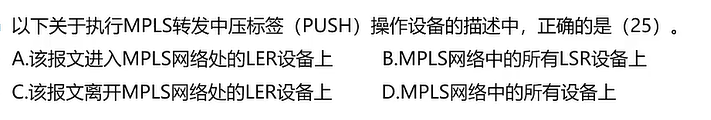

4.例题
边缘路由器：LER
5.8.1 TCP和UDP报文格式

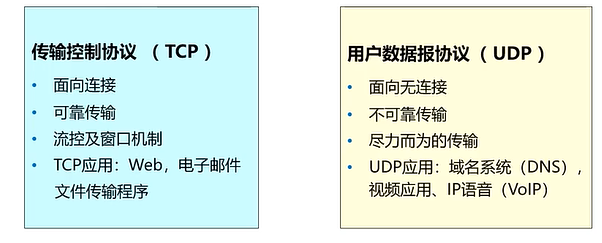

一、TCP和UDP概述
二、TCP报文格式

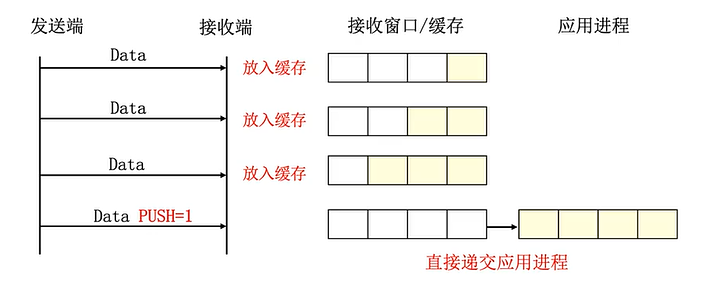

三、PUSH
四、六个标志位

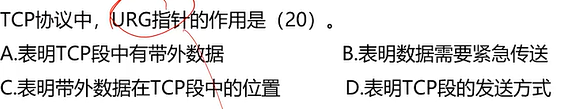

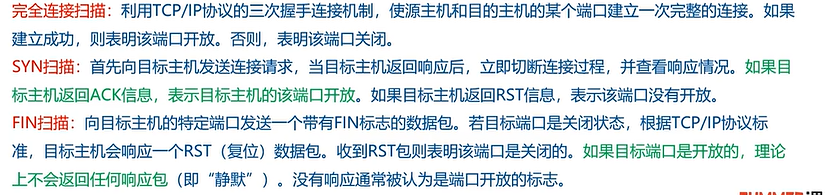

例题

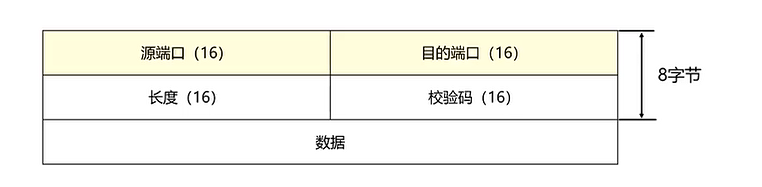

五、UDP报文格式

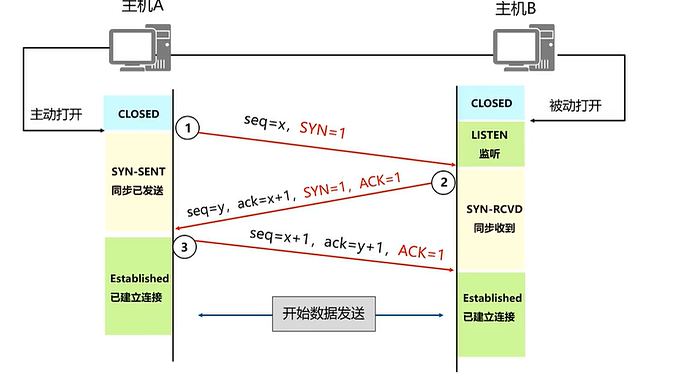

5.8.2 TCP的三次握手

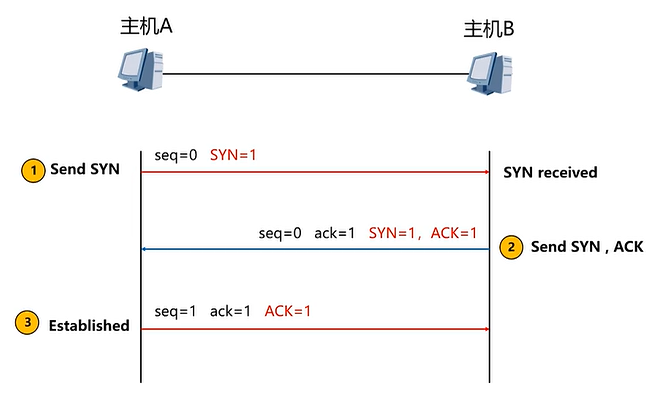

一、建立连接1
SEQ：顺序
SYN(synchronous建立联机)；
ACK(acknowledgement 确认)：确人0收到，请求1的报文
二、建立连接2

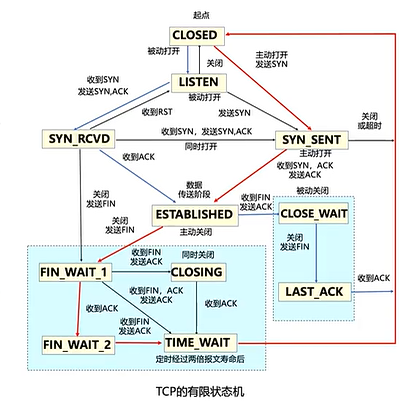

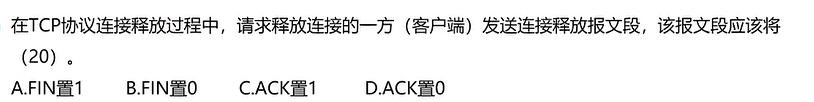

三、断开连接【四次挥手】
① SYN(synchronous建立联机)；
② ACK(acknowledgement 确认)
③ PSH(push传送)
④ FIN(finish结束)
⑤ RST(reset重置)
⑥ URG(urgent紧急)
ctl【control bit】
四、TCP序列号和确认号

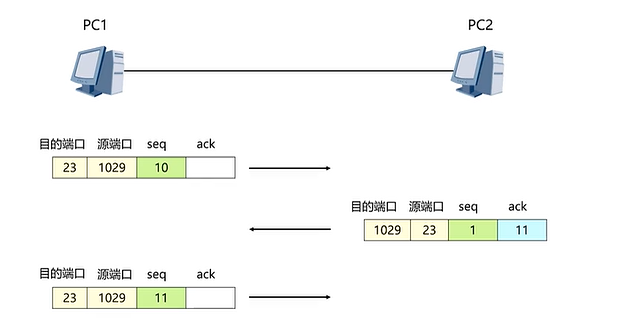

1.控制报文【三次握手】
2.数据报文
301=数据载荷+seq

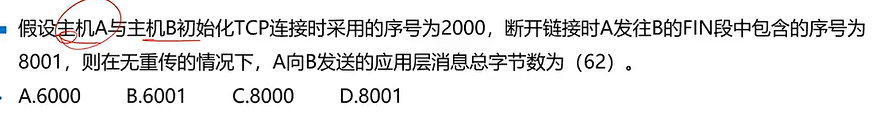

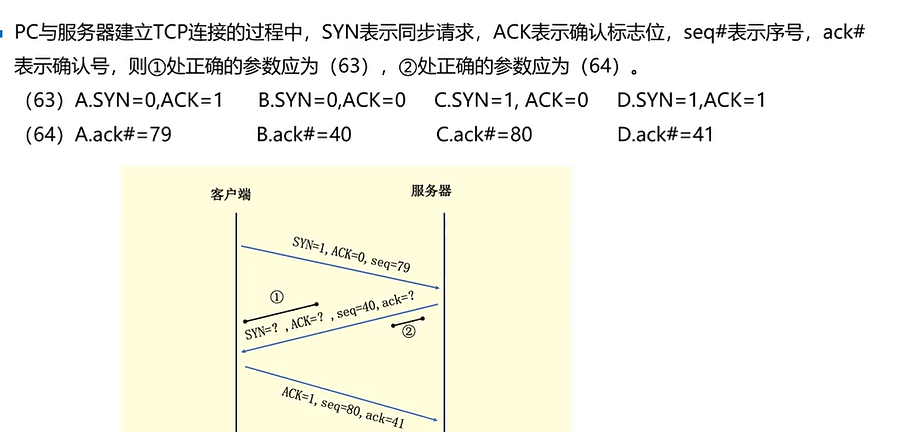

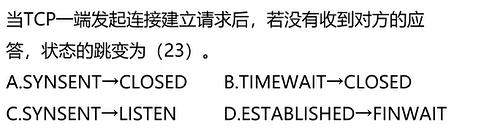

3.例题
Telnet底层利用ASCLL码
ACK=0初始化
5.8.3 流量控制和拥塞控制

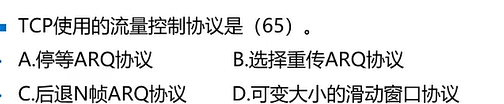

一、TCP流量控制
字段：窗口

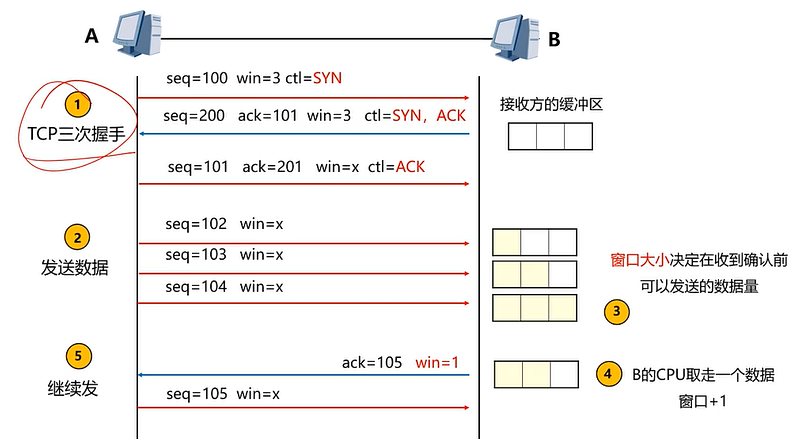

1.滑动窗口机制

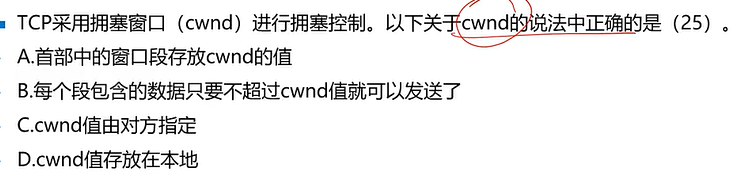

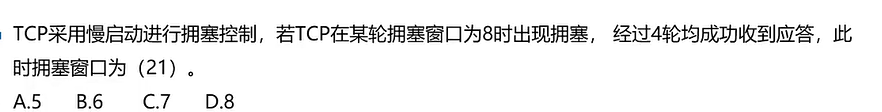

二、TCP拥塞控制

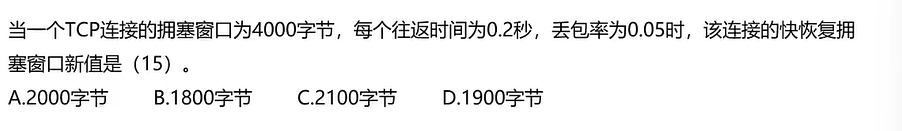

1.慢开始与拥塞避免
影响：从1开始；拐点变为发生拥塞的一半

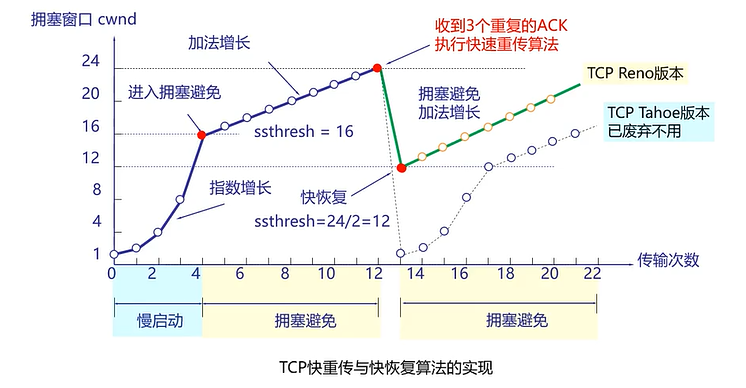

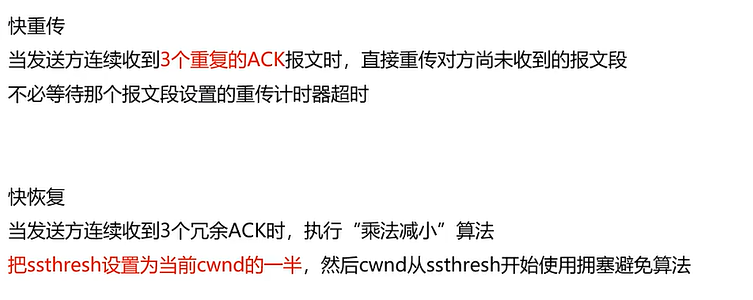

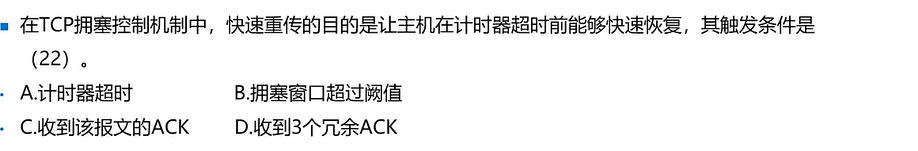

2.快重传与快恢复

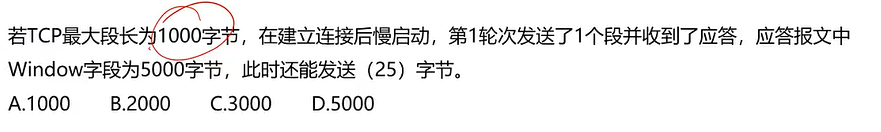

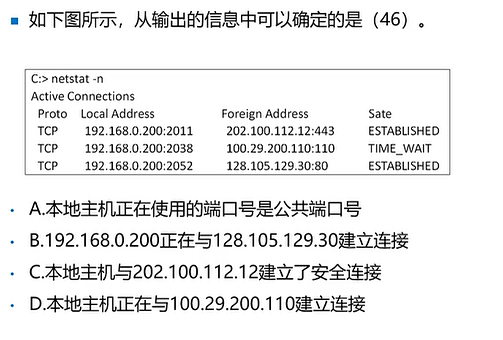

5.8.4 重点协议与端口总结
一、TCP与UDP端口号
随机端口：大于1024；安全端口：小于1024

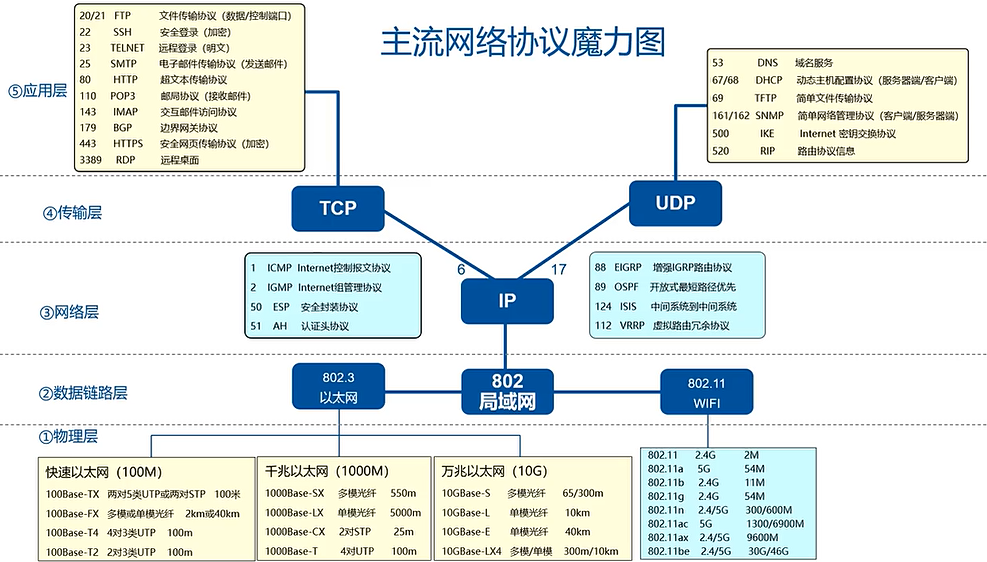

二、网络协议
5.9.1 路由协议
一、路由表

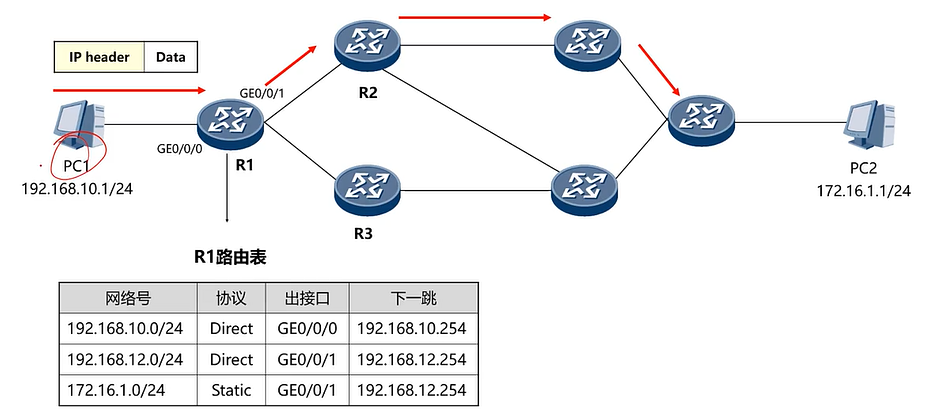

1.什么是路由？
当路由器(或其他三层设备)收到一个IP数据包时，会查看数据包的IP头部中的目的IP地址，并在路由表中进行查找，在匹配到最优的路由后，将数据包扔给该路由所指出接口或者下一跳
二、路由器的工作原理
1.建立并维护路由表RIB
直连路由:路由器本地接口所在网段。
静态路由:手工配置的路由条目
动态路由:路由器之间通过动态路由协议学习到的路由
根据路由表进行数据转发。
2.查看路由器
优先级越小，越优先
Flags：D/R

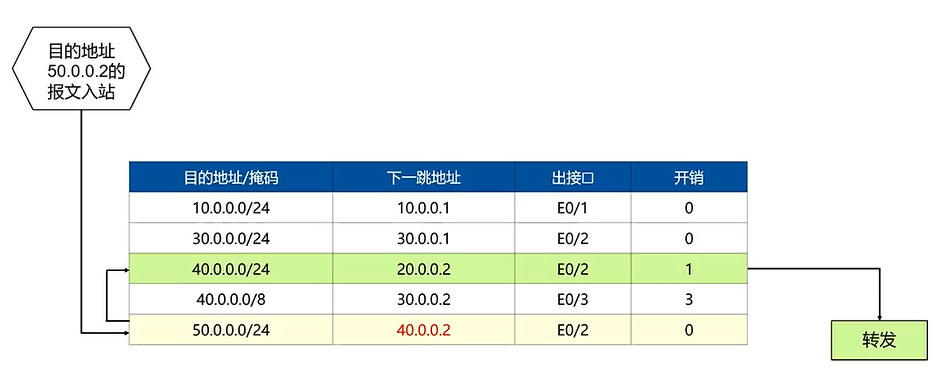

3.迭代路由：不能直达，需要换乘
三、IP路由查找的最长匹配原则

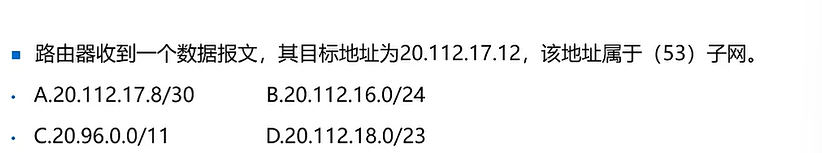

例题
RD是迭代

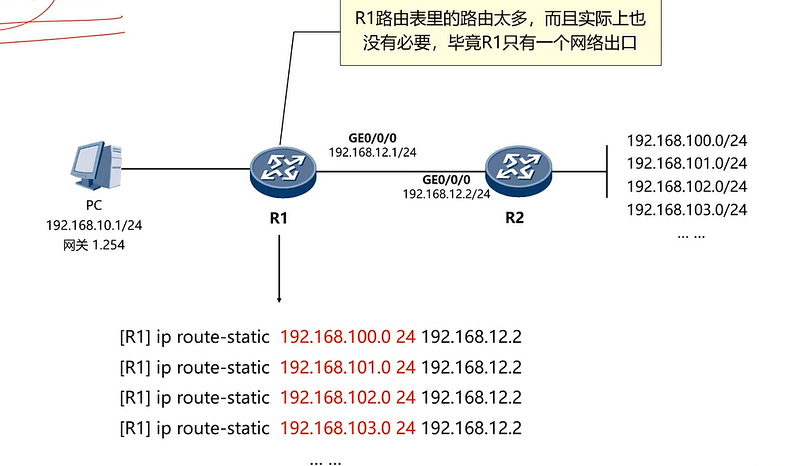

5.9.2 静态路由与默认路由
一、静态路由
1.概述

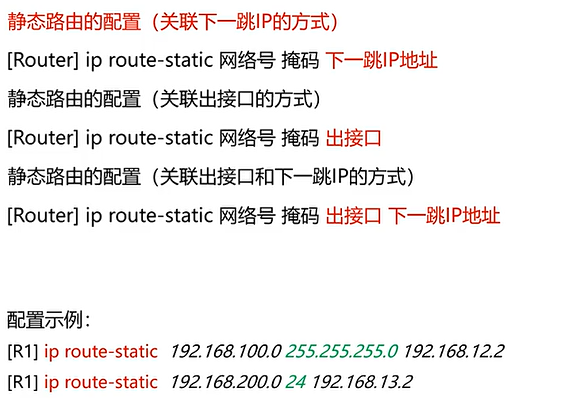

2.配置
二、默认路由【缺省】
三、特点
1.静态路由:配置简单；手工配置，可控性高；节省网络带宽；网络大，工作量大，比如配置1000条静态路由；网络故障，无法响应拓扑动态变化
2.默认路由：是一种特殊的静态路由，走投无路的选择；配置简单，简化管理；降低路由 CPU、内存资源；用处:网络出口路由器/防火墙/核心交换机

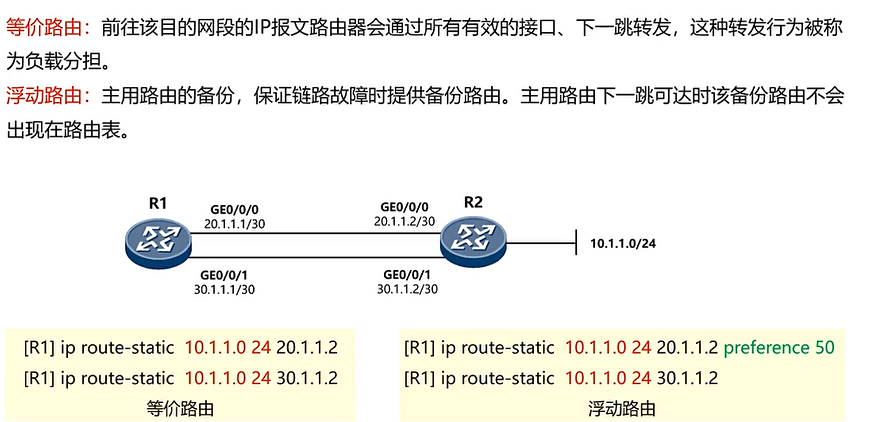

四、等价路由和浮动路由

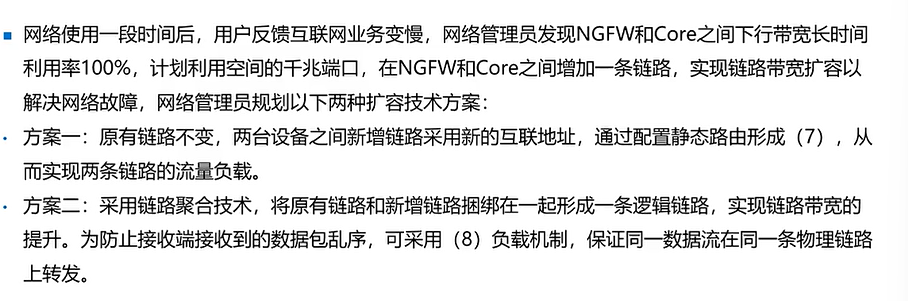

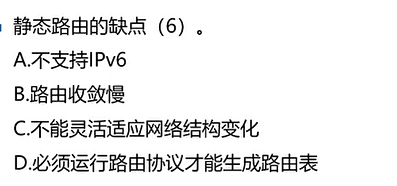

例题
5.9.3路由协议分类
一、路由协议分类
1.路由协议分类方式:按距离矢量和链路状态分类、按内部网关和外部网关协议
2.距离矢量路由协议一般基于Bellman-Ford算法，，链路状态路由协议基于Dijkstra算法(也叫SPF最短路径优先算法)
距离矢量协议:路由表
链路状态：数据库
3.例题
5.9.4 路由协议RIP
一、RIP协议
1.RIP(Routing information Protocol,路由信息协议)内部网关协议IGP距离矢量路由协议。
2.华为设备上路由优先级为100。
3.计算跳数:最大15跳，16跳不可达，一般用于小型网络。

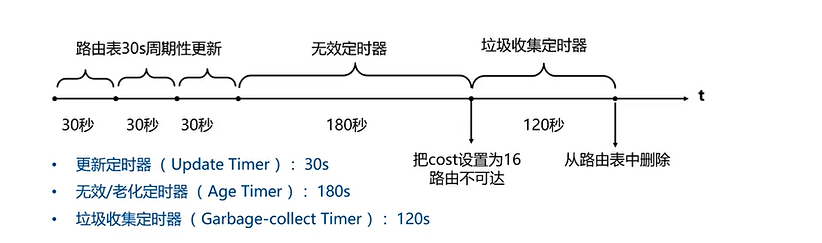

4.几个时钟:30s周期性更新路由表、180s无更新表示不存在、300s删除路由表支持等价负载均衡和链路冗余，使用UDP520端口。

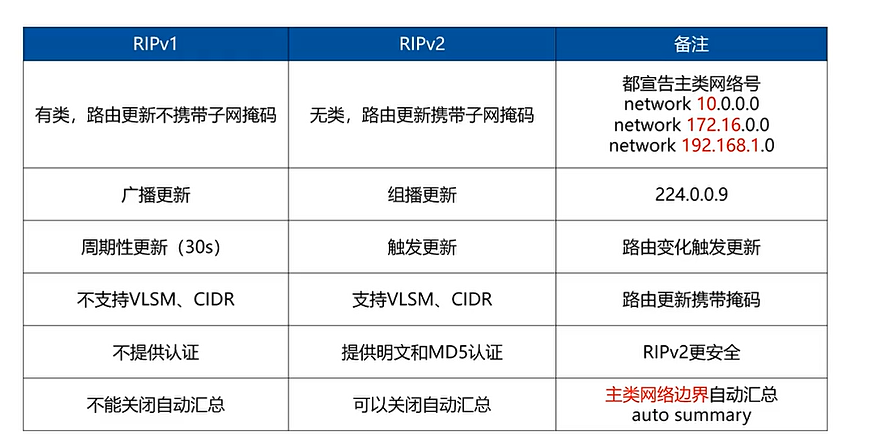

二、RIPV1和RIPV2对比
三、距离矢量路由协议
使用距离矢量路由协议的路由器并不了解网络的拓扑。
该路由器只知道自身与目的网络之间的距离。
应该往哪个方向或哪个接口转发数据包:
特点：
周期性的更新(广播)整张路由表
距离Distance-----多远
矢量Vector-----哪个方向

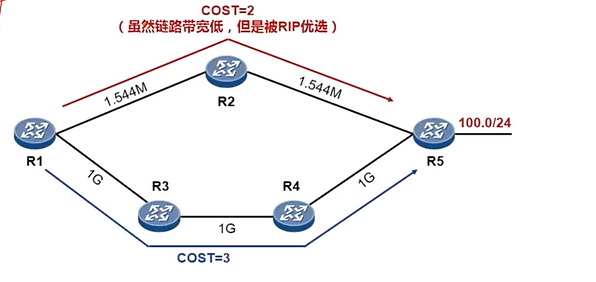

四、RIP路由度量值
以跳数为度量，简单，但是不科学

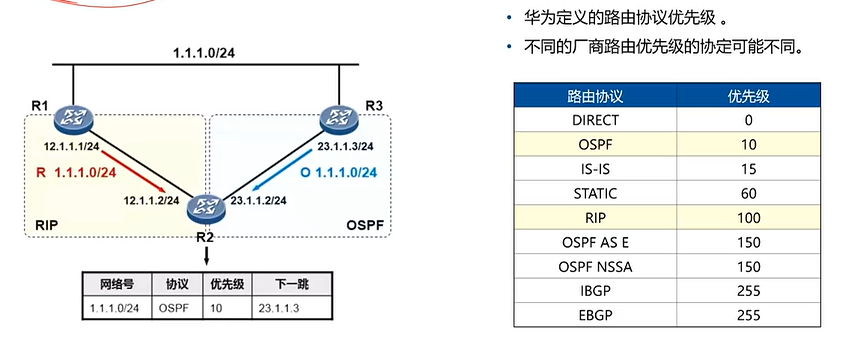

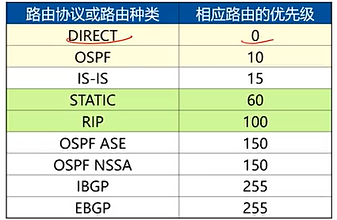

五、路由优先级
六、RIP防环机制
①最大跳数:当一个路由条目发送出去会自动加1跳，跳数最大为15跳，16跳意味着不可达。
②水平分割:一条路由信息不会发送给信息的来源。
③反向毒化的水平分割:把从邻居学习到的路由信息设为16跳，再发送给那个邻居。
④抑制定时器和触发更新也可以防止环路。

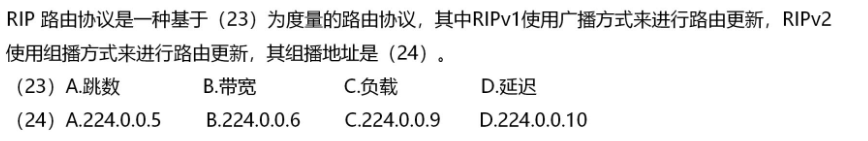

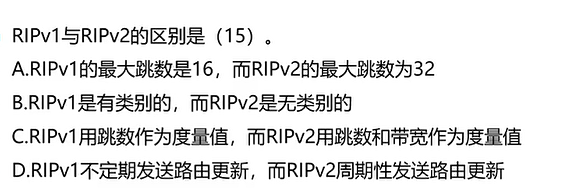

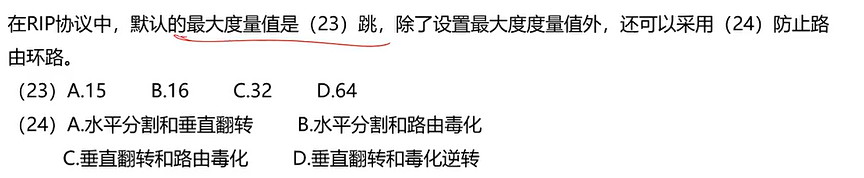

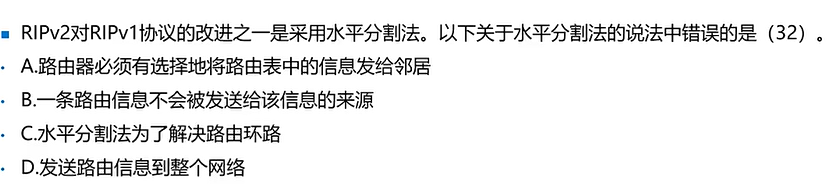

例题
5.9.5 路由协议OSPF
一、OSPF简洁
1.OSPF(Open Shortest Path First，开放式最短路径优先协议)是目前应用最广泛的路由协议。
2.OSPF是一种内部网关协议IGP，也是链路状态路由协议，支持VLSM，通过带宽计算最佳路径，采用Dijkstra算法(也叫SPF最短路径算法)。
3.华为设备OSPF协议优先级Internal10，External150(import-route)
Extenal【外部引入】
4.支持在ABR/ASBR手工路由汇总，不支持自动汇总。

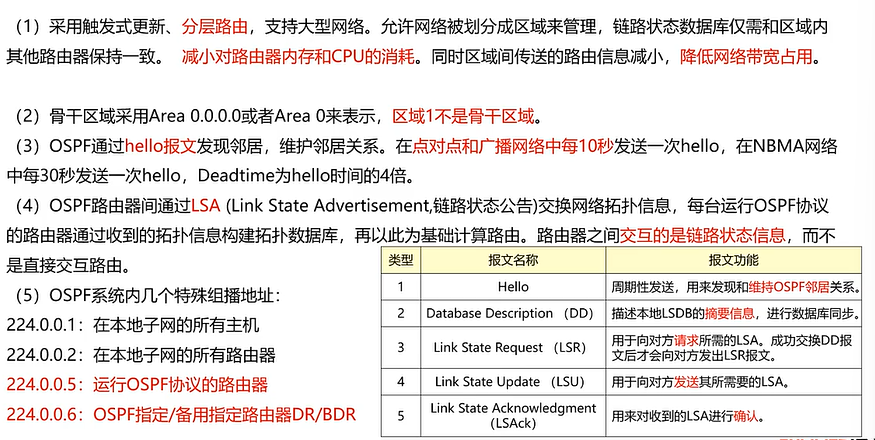

二、特点

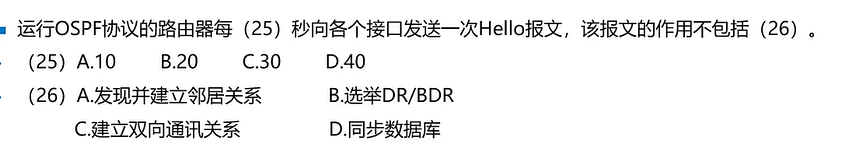

三、Hello定时器

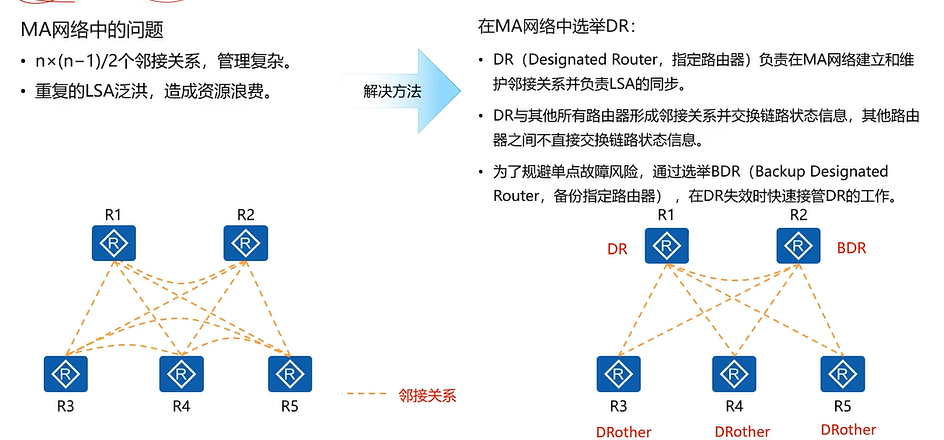

四、DR和BDR作用

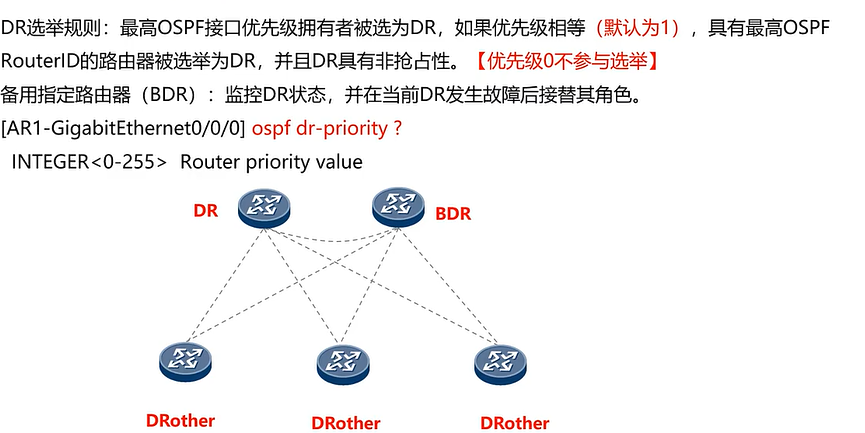

五、DR和BDR选举规则
思考1：不可以
思考2：以太网
不同网络类型中DR和BDR的选举

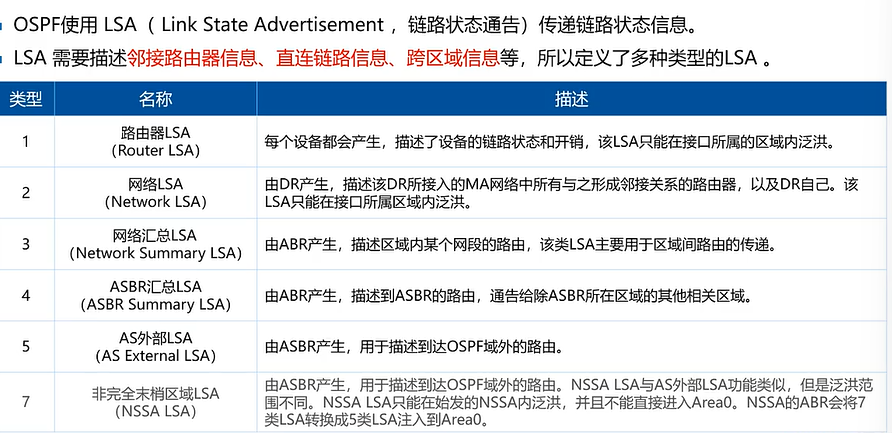

六、OSPF LSA

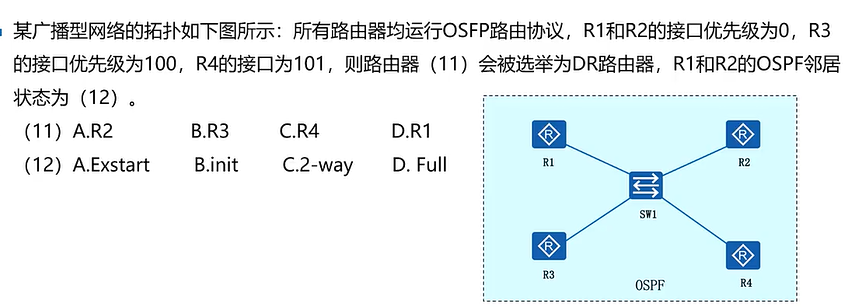

例题

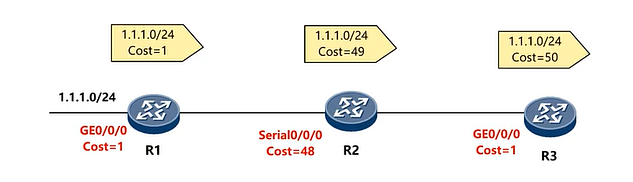

七、OSPF cost
1.OSPF使用Cost“开销”作为路由度量值。
2.OSPF接口cost=100M/接口带宽，其中100M为OSPF参考带宽(reference-bandwidth)，可修改。【不足1取1】
3.每一个激活OSPF的接口都有一个cost值。
4.一条OSPF路由的cost由该路由从起源一路到达本地的所有入接口cost值的总和。
八、OSPF区域

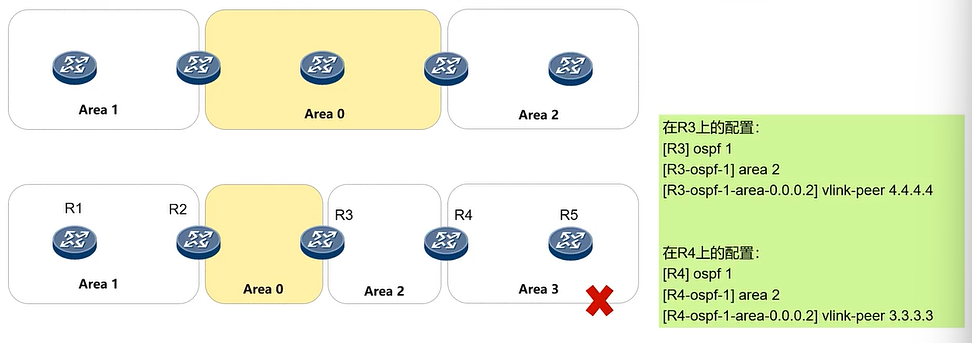

所有非骨干区域必须与骨干区域直连
如果有区域没有与Area 0相联，可以通过虚连接临时解决，只能横穿一个非骨干区域。

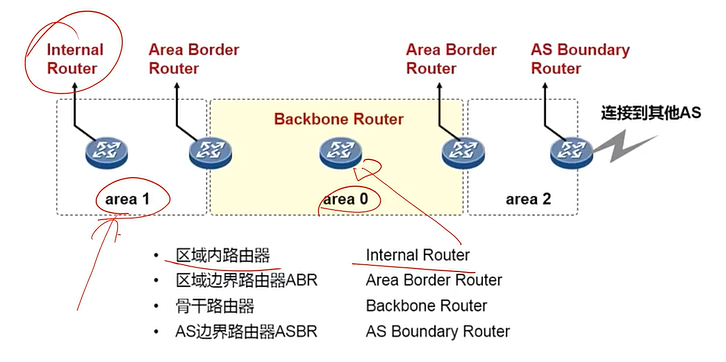

九、OSPF路由器角色

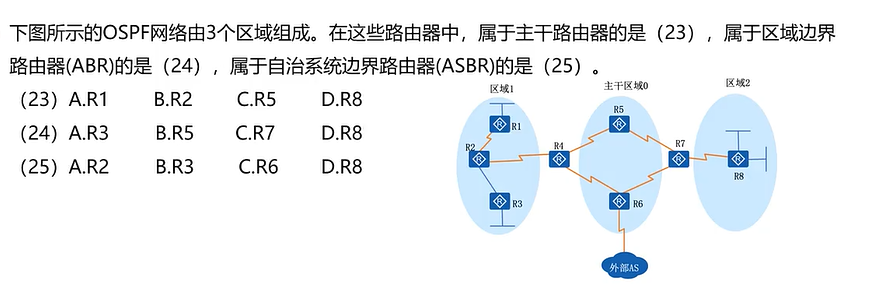

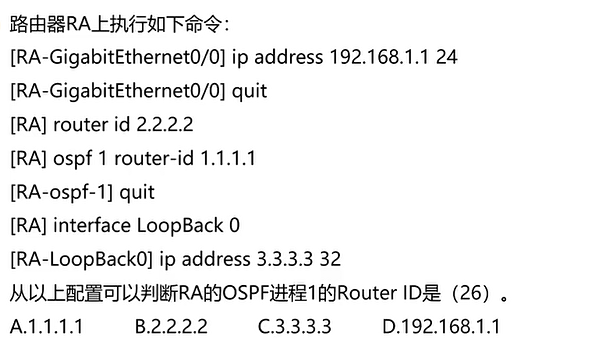

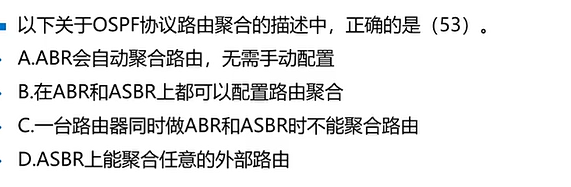

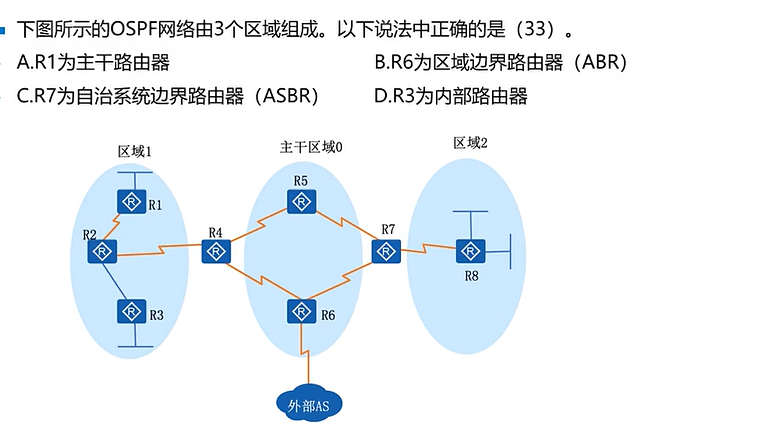

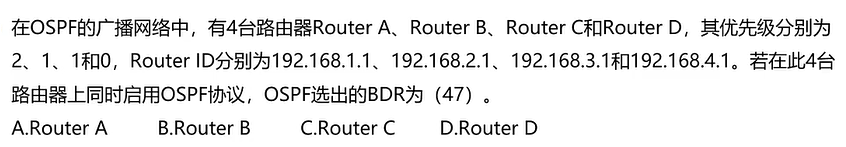

例题
顺序选择：（1）进程下手动配置的（2）全局配置（3）环回口（4）物理接口
5.9.6 路由协议BGP/ISIS
一、BGP基础
1.BGP(Border Gateway Protocol,边界网关协议)外部网关协议，用于不同自治系统(AS)之间，寻找最佳路。BGP有如下特点:
(1)BGP通过TCP 179端口建立连接，支持VLSM和CIDR。
(2)支持增量更新，支持认证，支持路由聚合(优先级:手动聚合>自动聚合>network>import)。
(3)是一种路径矢量协议，可以检测路由环路，支持大型网络。
(4)目前最新版本是BGP4，而BGP4+支持IPv6.
(5)只传递路由信息，不会暴露AS内的拓扑信息。
(6)使用触发式路由更新，而不是周期性路由更新。
(7)BGP能够承载大批量的路由信息，能够支撑大规模网络
(8)BGP提供路由聚合和路由衰减功能用于防止路由振荡，通过这两项功能有效地提高了网络稳定性

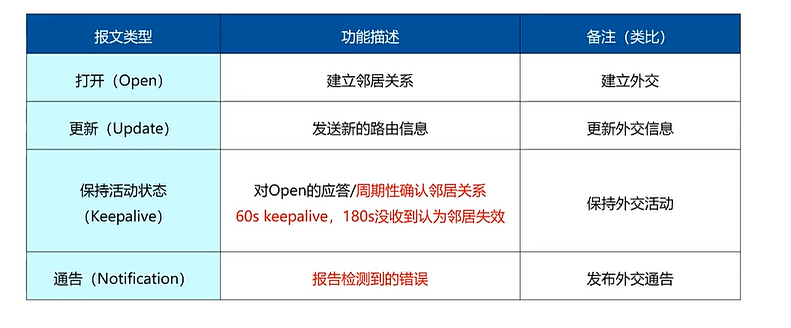

2.四个报文

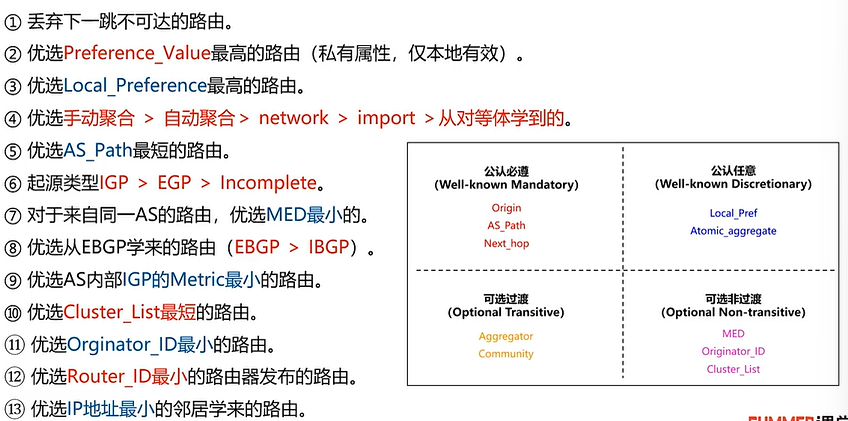

3.规则

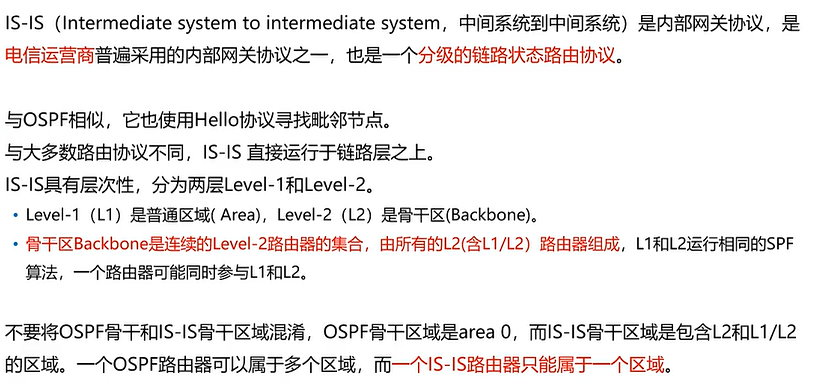

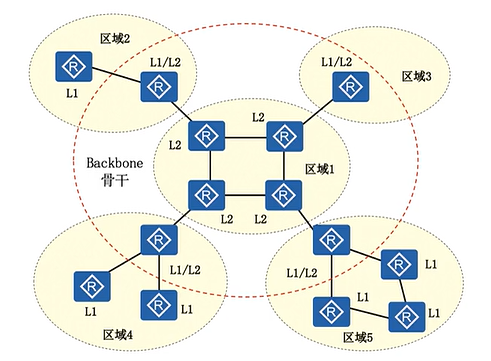

二、ISIS

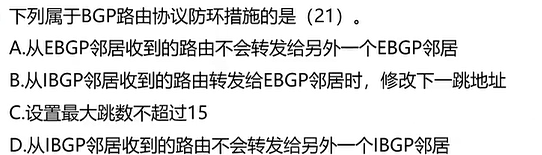

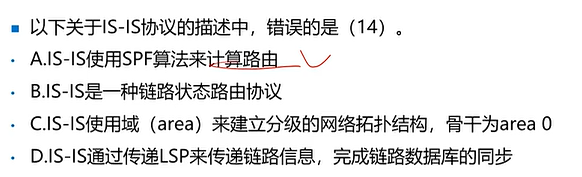

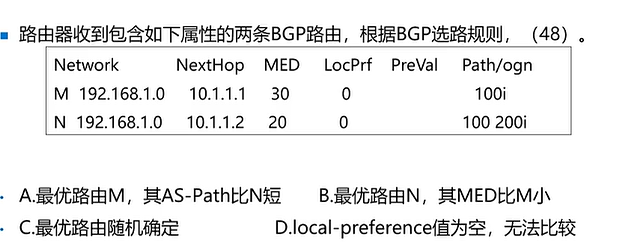

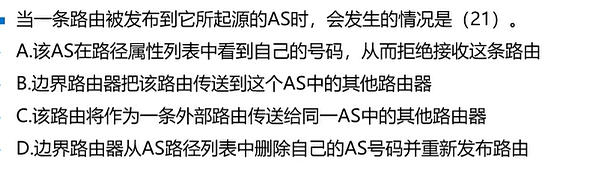

例题
5.10 Internet应用
一、远程登录
Telnet：23端口，明文传输
SSH：22端口，加密传输
Windows 10之后，默认开启ssh，关闭telnet

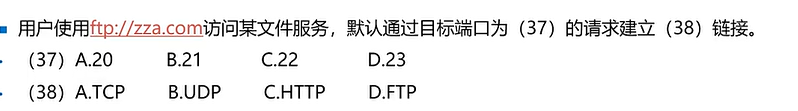

例题
二、文件传输协议
FTP:基开TCP 21/(控制)和20(数据)
TFTP:基于UDP 69，一般用于传输小文件。
客户端访问:浏览器或Windows搜索 ftp://192.168.1.10
命令行访问:DOS下ftp命令访问
dir:展示目录下的文件
get:从服务器端下载文件
put:向FTP服务器端上传文件
lcd:设置客户端当前的目录
bye:退出FTP连接

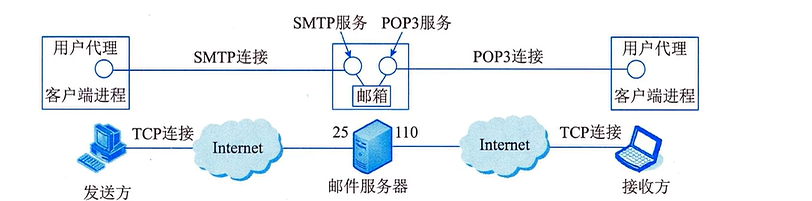

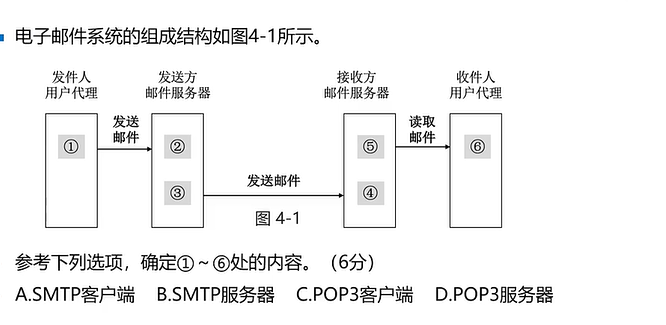

三、电子邮件协议
发邮件SMTP，基于TCP 25
收邮件POP3，基于TCP 110
同步邮件IMAP，基于TCP 143
SMTP邮件采用ASCII编码的文本(Text)文件，多用途互联网邮件扩展MIME，能让邮件扩展支持多媒体，保证安全的是S/MIME.
四、超文本传输协议
HTTP默认端口80，不加密
HTTPS默认端口443，加密HTTPS=HTTP+SSL
统-资源定位器(Uniform Resource Locators,URL)
http://www.wxyz.org/welcome.html
(1)其中http是协议名称
(2)www.w3.org是服务器主机名
(3)welcome.html是网页文件名。
如果用户选择了一个要访问的网页，则浏览器和Web服务器的交互过程如下:
(1)浏览器接收URL。
(2)浏览器通过DNS服务器查找www.w3.org的IP地址。
(3)DNS给出IP地址18.23.0.32。
(4)浏览器与主机(18.23.0.32)的端口80建立TCP连接。
(5)浏览器发出请求GET/welcome.html文件。
(6)www.w3.org服务器发送welcome.html文件:
(7)释放TCP连接。
(8)浏览器显示welcome.html文件。
GET是HTTP协议提供的少数操作方法中的一种，其含义是读一个网页。常用的还有HEAD (读网页头信息)和POST(把消息加到指定的网页上)等

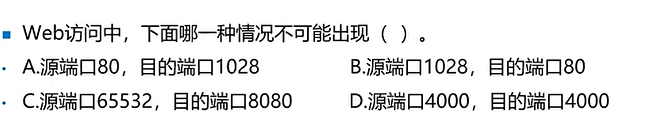

例题
五、P2P应用
1.文件传输、电子邮件、网页浏览都采用了 C/S或B/S模式
2.另外一种应用模式叫作点对点应用(Peer-to-Peer,P2P)，在这种模式中，没有客户机和服务器的区别，每一个主机既是客户机，又是服务器，它们的角色是对等的，P2P是一种对等通信的网络模型
(1)BitTorrent是最早出现的P2P文件共享协议
(2)Kademlia算法
例题
区块链：去中心化
5.11 网络互联设备

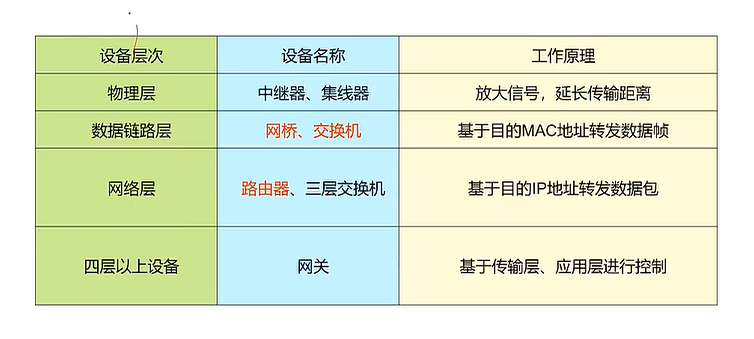

一、总结

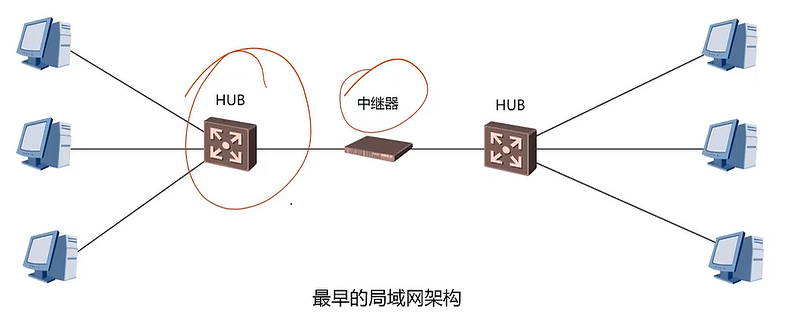

二、网络演化历史

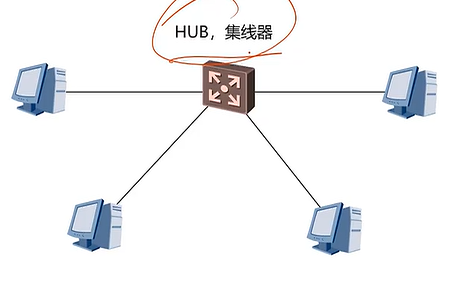

三、集线器

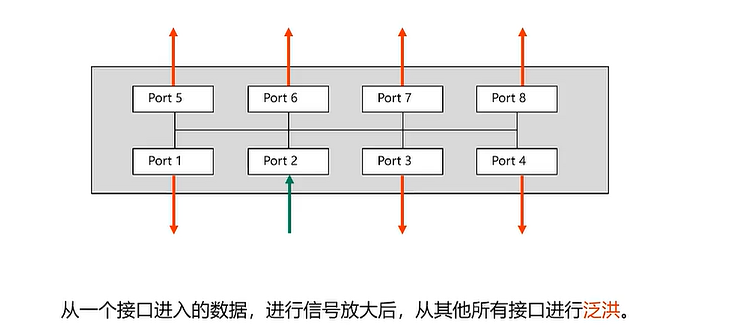

1.工作原理

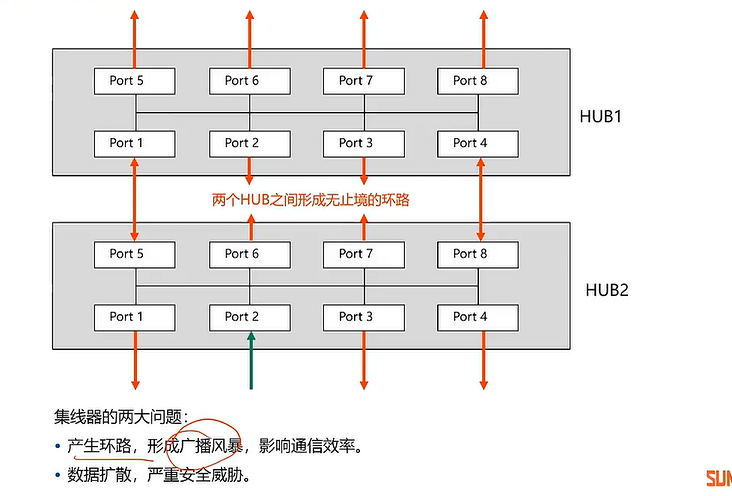

2.问题
四、交换机

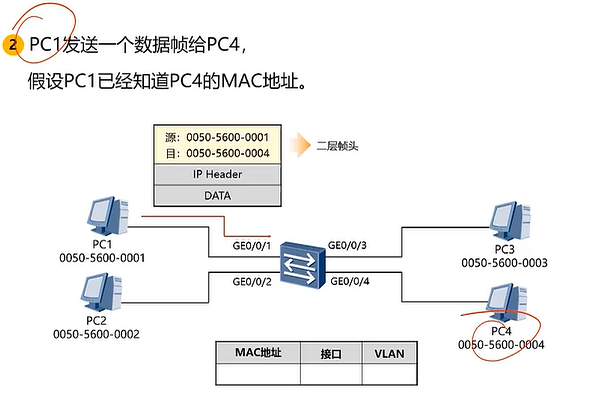

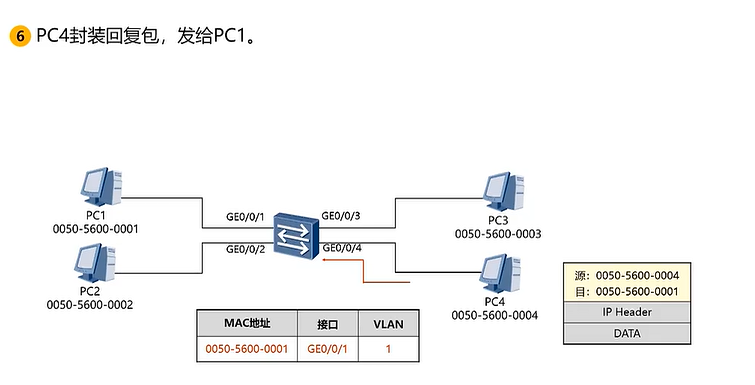

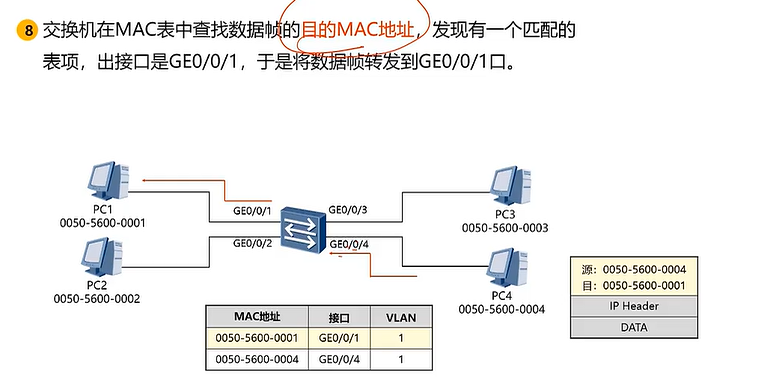

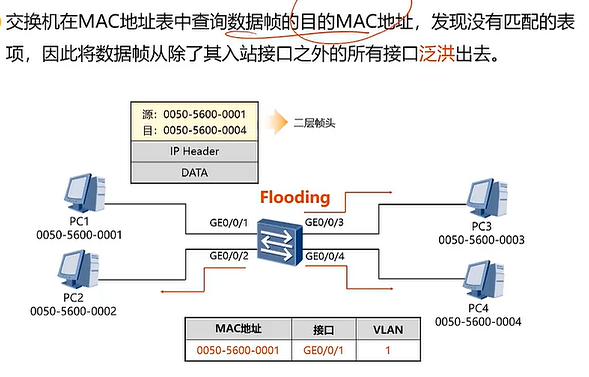

1.工作原理
（1）寻址

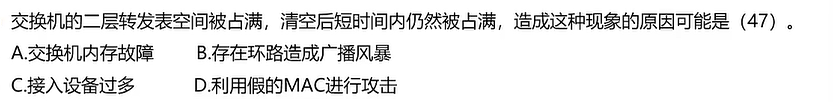

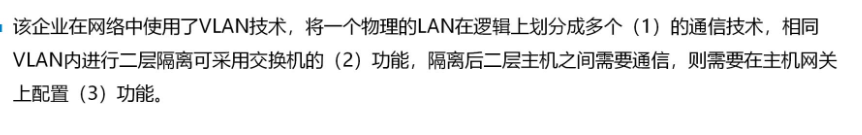

例题
D:Dos攻击
广播风暴-----VLAN
五、路由器与三层交换机

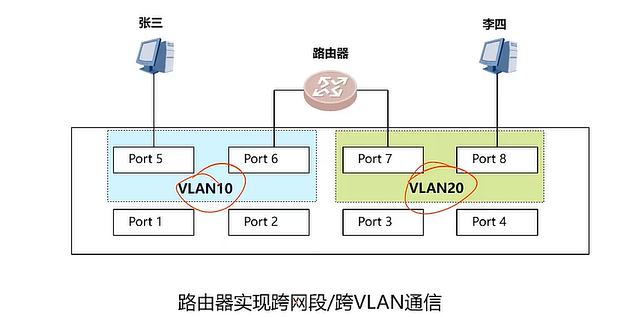

1.路由器

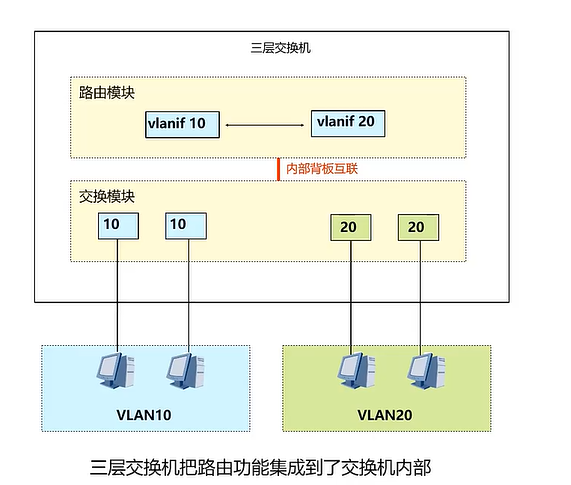

2.三层交换机
3.区别

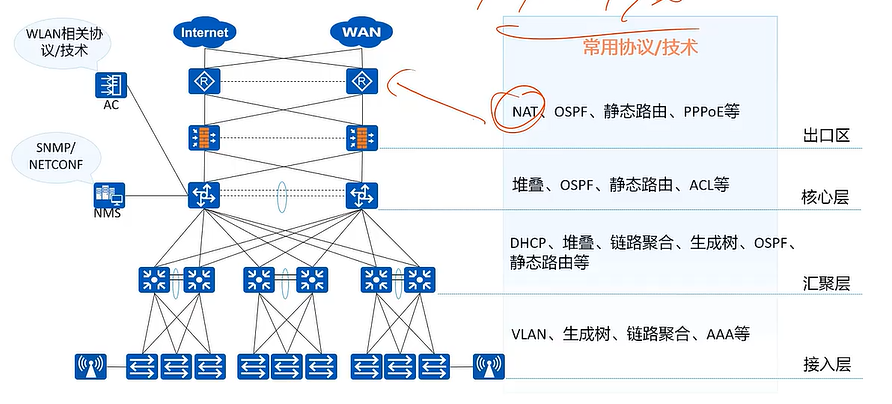

典型园区网络拓扑结构
六、网关

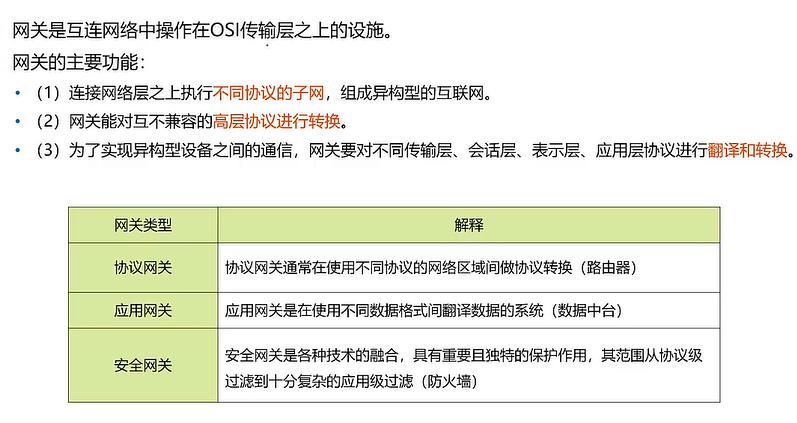

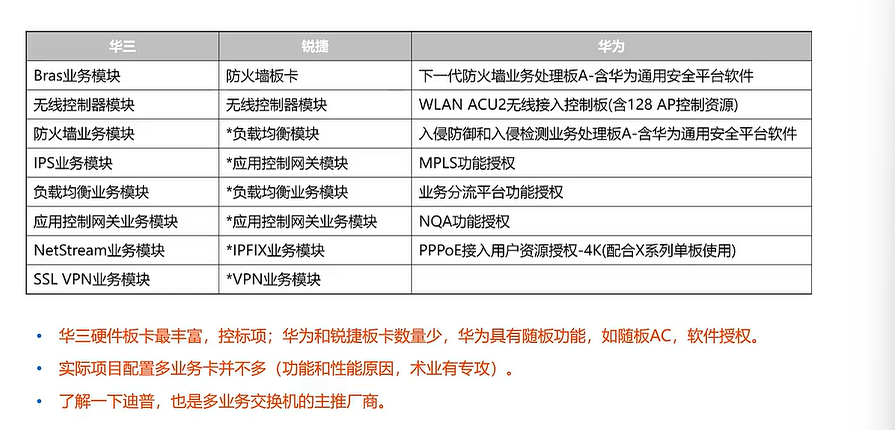

七、多层交换机/多业务交换机

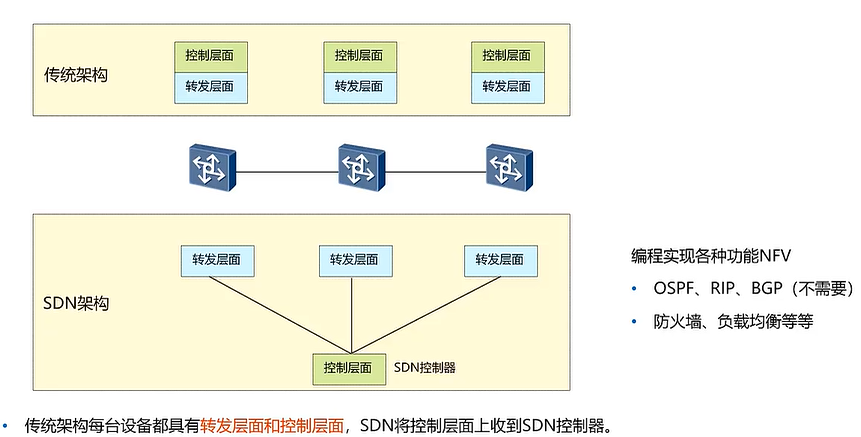

2.SDN可编程交换机-----转发、控制
NFV—编程软甲实现OSPF,RIP,BGP，防火墙，负载均衡

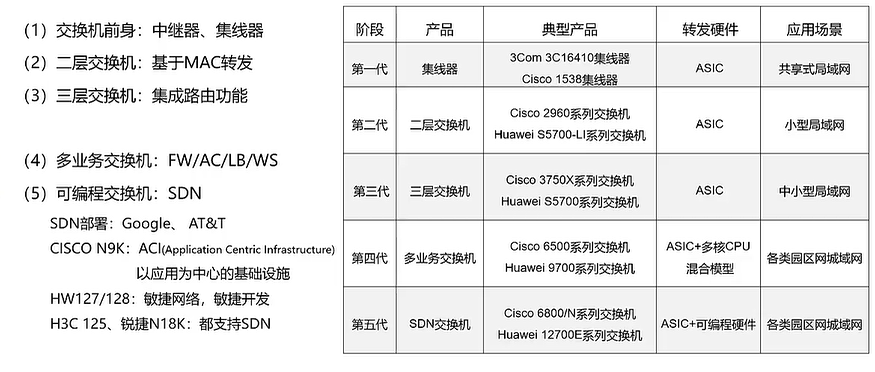

八、网络演进总结
5.12 IP子网划分VLSM、CIDR
一、IP地址基础

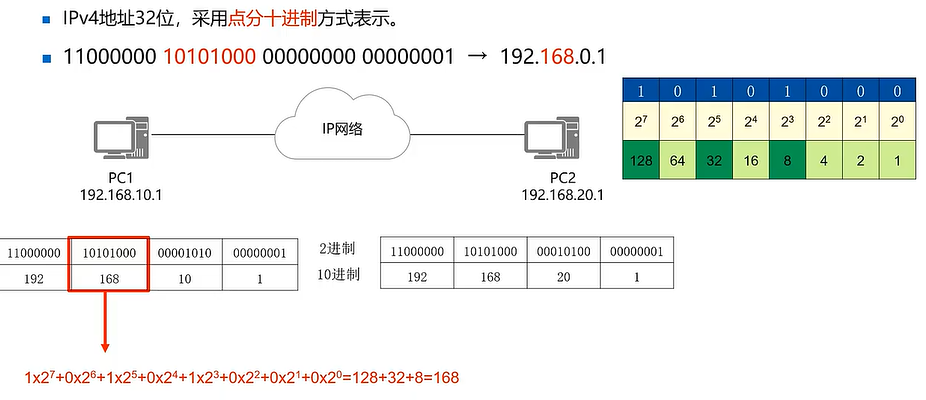

1.IPV4地址介绍
2.进制转换
3.IP地址的分类

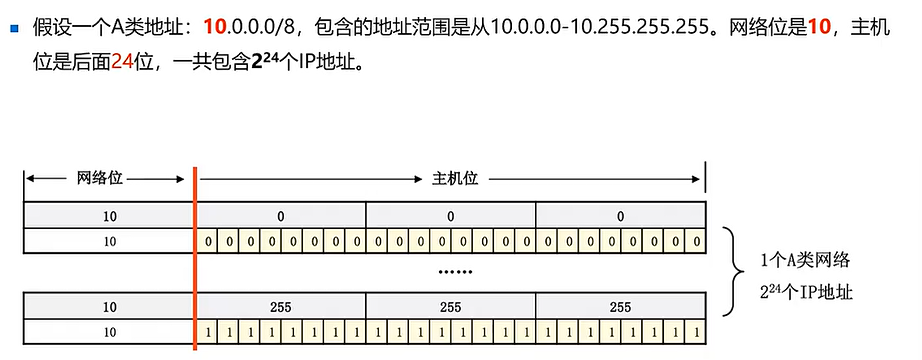

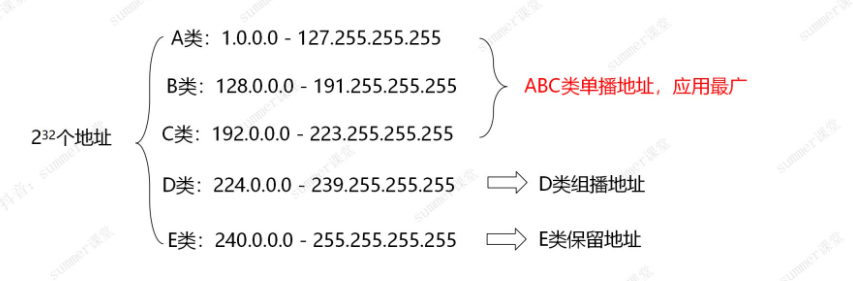

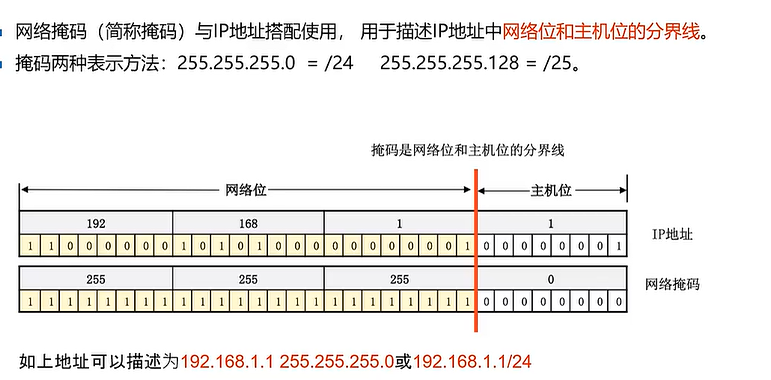

4.网络掩码

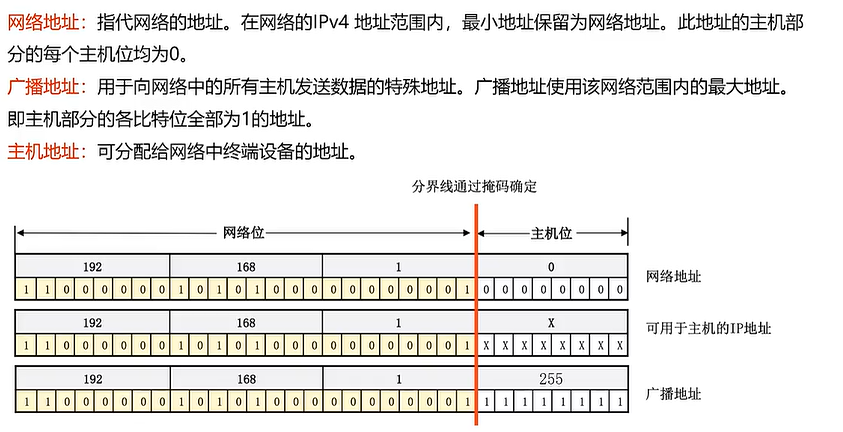

5.三类地址

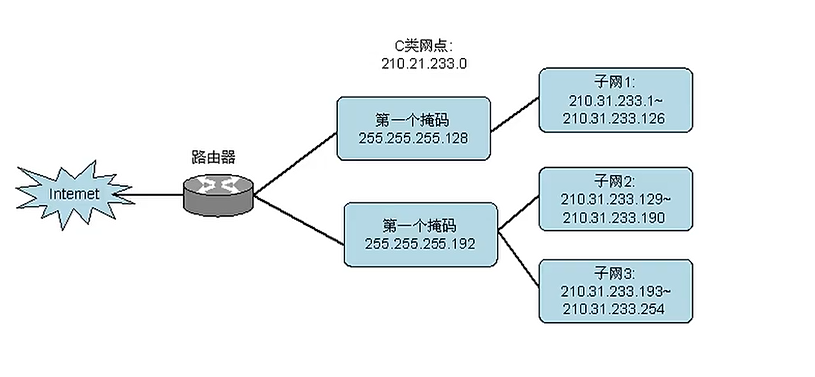

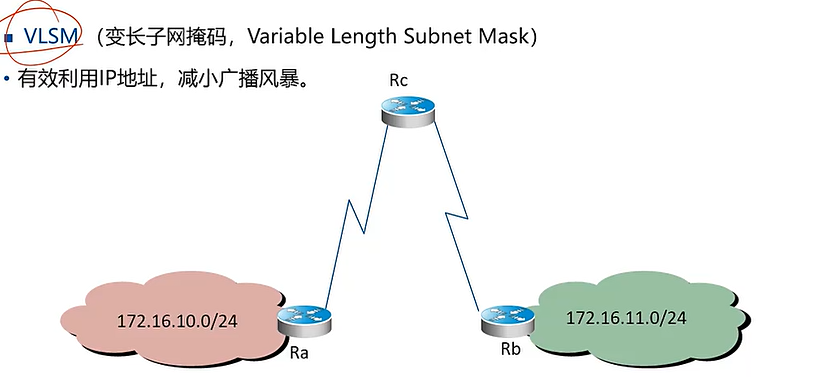

二、子网划分VLSM

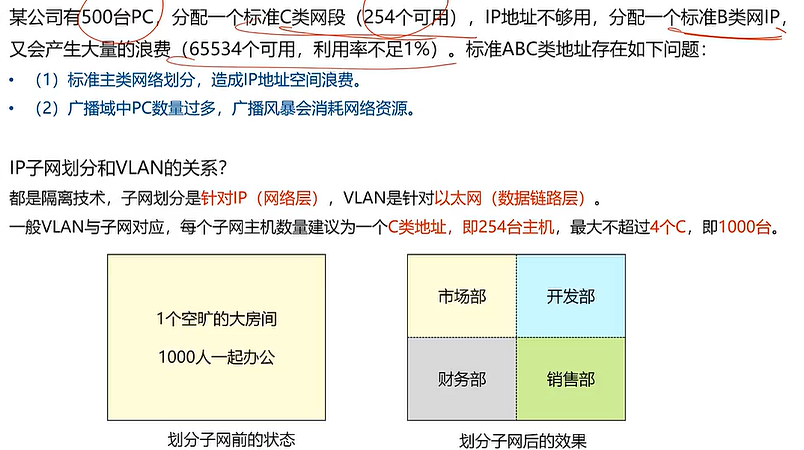

1.为什么要子网划分

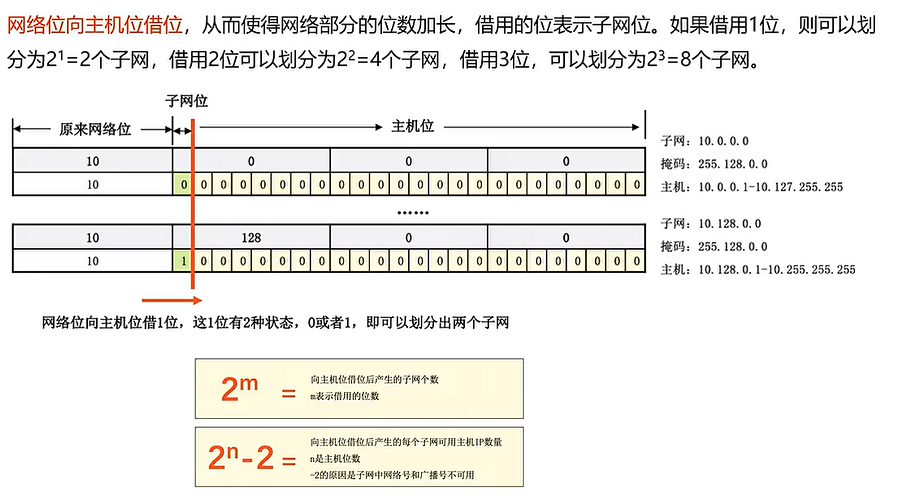

2.怎么进行子网划分
3.考点
（1）考点1:已知子网数量，进行子网划分
某公司有6个部门，给出IP地址段192.168.1.0/24，如何进行子网划分?
简单的办法：地址块=2^主机位=32
所以子网地址是32的倍数
拓展
（2）考点2：已知子网主机数量,
已知每个部门不多于25人，如何对192.168.1.0/24进行子网划分。
2^n-2>=25

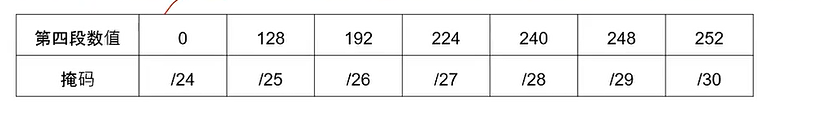

（3）考点3：掩码转换
例题：
（4）考点4：掩码作用位置与地址块计算
（5）考点5：应用子网划分

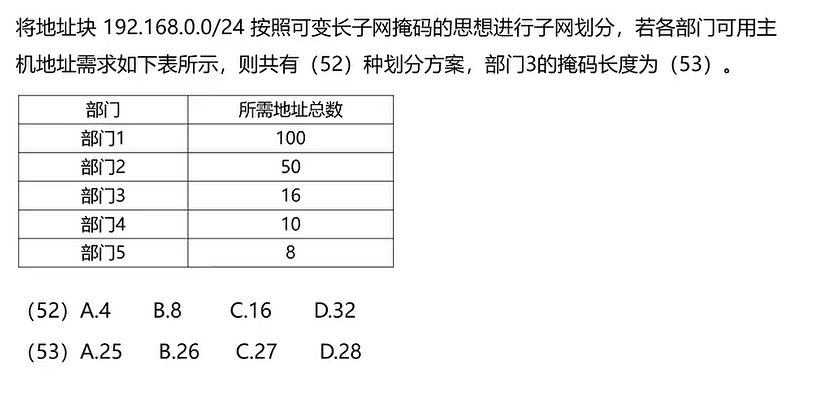

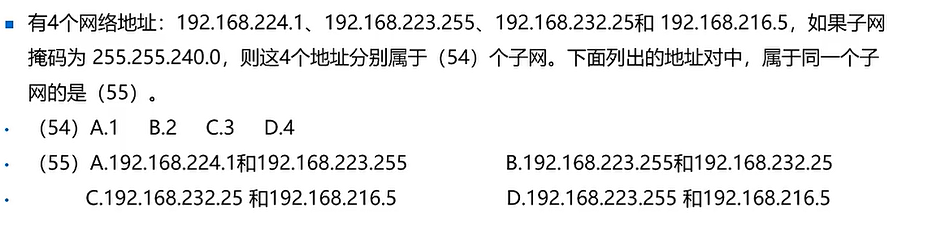

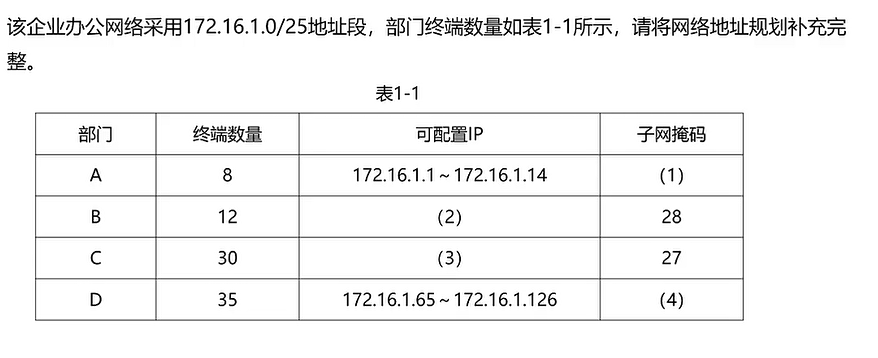

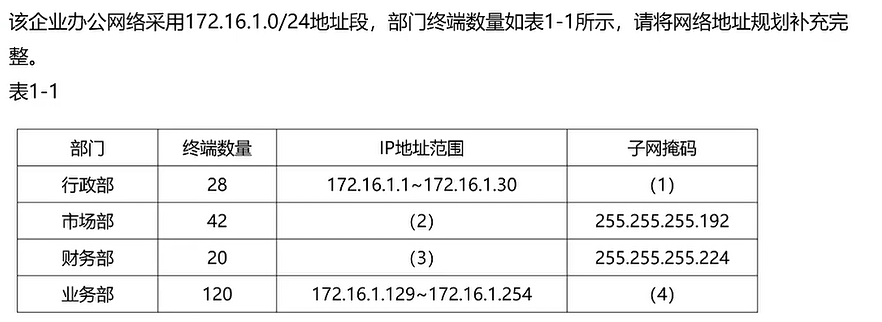

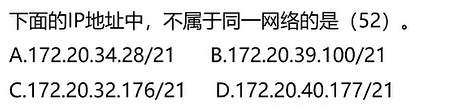

例题
回顾
三、无类域间路由

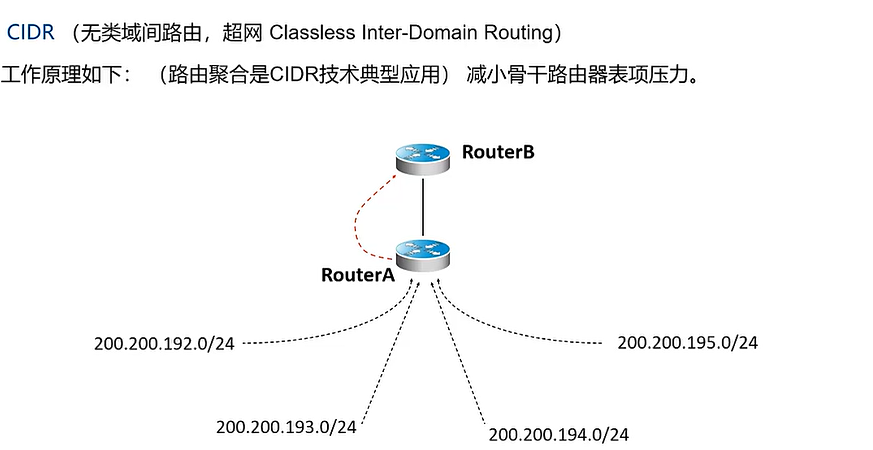

CIDR(无类域间路由，超网 Classless Inter-Domain Routing)工作原理如下:(路由聚合是CIDR技术典型应用)减小骨干路由器表项压力。
计算

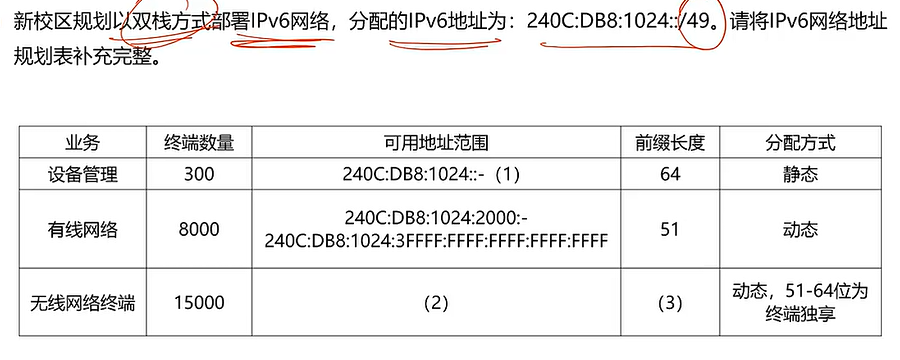

5.13 子网划分IPv6
一、举例子
二、使用建议
三、要点
Pv6地址无穷多
划分子网，不看主机位,只看子网位
层次化划分，注意后期扩展性
优先满足主机数量多的业务或者部门,
1.问题1
问题2：考虑后期扩展和聚合，将地址块 2001:db8:1a::/48划分为4个/52子网，请写出子网地址
