微机系统:第二章节:16位的intel8086处理器

news 来源：原创 2025/5/13 16:33:37

概要:

16位微处理器，兼容8085

-CISC结构

-单一+5V供电

-频率4.77MHz-10MHz

-内部数据总线和外部数据总线都是16位，地址总线为20位，最大寻址1MB的存储空间

-双列直插式封装DIP，40个引脚

-内存采用分段的管理方式

-1979年，推出成本更低的8088:

我们结构方面主要取了解内部结构和外部引脚:

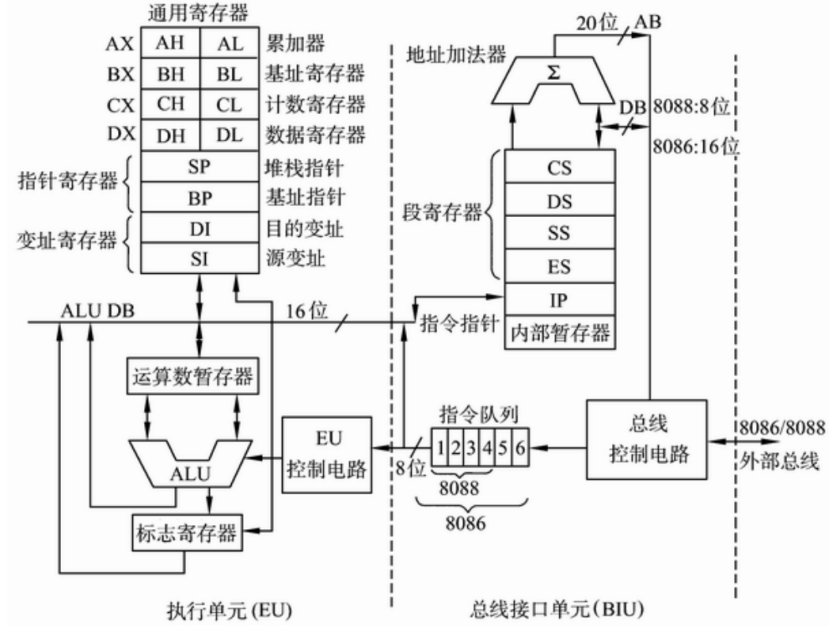

1-:内部结构:

明显,内部由两个独立的逻辑单元构成:

总线接口单元BIU:完成所有的总线操作

执行单元EU:完成指令

8086和8088之间的区别:EU一样,BIU中,8088的外部DB为8位,指令队列为4个字节,8086的外部引脚16位,指令队列6个字节

1-1:总线接口单元BIU:

BIU的组成:

-4个16位段寄存器:存放当前段的起始地址

CS代码段寄存器，Code Segment，存放当前执行程序的段起始地址

SS堆栈段寄存器，Stack Segment，存放当前堆栈段的段起始地址

DS数据段寄存器，Data Segment，存放当前数据段的段起始地址

ES附加段寄存器，Extra Segment，存放当前附加段的段起始地址

-16位指令指针IP:存放下一次要取出的指令的偏移地址

CS:IP指示下一条要取出的指令的实际地址

(注意: IP不能被程序直接存取，由BIU来修改，类似于程序计数器PC)

-6字节指令队列:

指令预取策略:当队列出现两个以上的空字节时,自动从CS:IP(组成的20位物理地址)取指令,一次两个字节

-总线控制逻辑:

-20位指令加法器:

BIU的功能:

取指令,形成物理地址

传输数据,实现CPU和内存,IO端口之间的数据传输

1-2:执行单元EU:

EU的组成:

-16位ALU:

-16位标志寄存器:存放ALU状态和对CPU的控制状态

这里的状态分为两类:

----状态标志:6个

CF进位，Carry Flag：结果有进位或借位，CF=1，否则CF=0。

PF奇偶，Parity Flag：低8位结果为偶数个1，PF=1，否则PF=0。 (保证第8位奇数个1)

AF辅助进位，Auxiliary Carry Flag：D3有进位或借位，AF=1，否则AF=0。

ZF零标志，Zero Flag：结果为0，ZF=1，否则ZF=0。

SF符号位，Sign Flag：结果为正，SF=0，否则SF=1。

OF溢出标位，Overflow Flag：有符号数算术运算，结果超出其所能表示的数值范围，OF=1，否则OF=0。

----控制标志:3个

DF方向标志，Direction Flag：数据串操作地址修改方向控制，增址DF=0，减址DF=1。

IF中断允许，Interrupt Enable Flag：IF=1，允许可屏蔽中断（开中断），IF=0，关中断。

TF陷阱标志，Trap Flag：TF=1，单步方式，每执行一条指令自动产生一次类型为1的内部中断，使操作者可以逐条指令检查。 TF=0，正常。 (用于调试)

-EU控制电路

-8个16位通用寄存器:

分为4个数据寄存器和4个指针及变址寄存器

数据寄存器:存放操作数据和中间结果:

AX累加器，Accumulator Register

BX基址寄存器，Base Register

CX计数器，Counter

DX数据寄存器，DataRegister

特点:1,可以分高低字节进行寻址;2,可以存储16位地址;3,每个都有专门的功能

指针及变址寄存器:存放逻辑地址的偏移量，是20位物理地址的组成部分

1） SP堆栈指针，Stack Pointer，指示在堆栈段中栈顶的位置，用于数据进栈、出

栈的位置指向。

2） BP基址指，Base Pointer，指示在堆栈段中一个数据区的基址位置，用于访问

堆栈段中的某个数据。

3） SI源变址寄存器，Source Index，源串指针，指示在数据段中一个源串操作数的位置。

4） DI目的变址寄存器，Destination Index，目的串指针，指示在附加段中一个目的串操作数的位置。

注意:SI和DI用于数据串操作,是隐含使用的

EU的功能:

完成指令所规定的操作:

-从BIU指令队列读取指令

-EUBIU控制电路译码并分析

-在EU中计算操作数的16位偏移地址,由BIU的地址加法器生成20位的物理地址

-将取来的操作数送给ALU进行指令运算

-将结果送寄存器或送BIU放到内存中

-本次操作的状态放在标志寄存器中

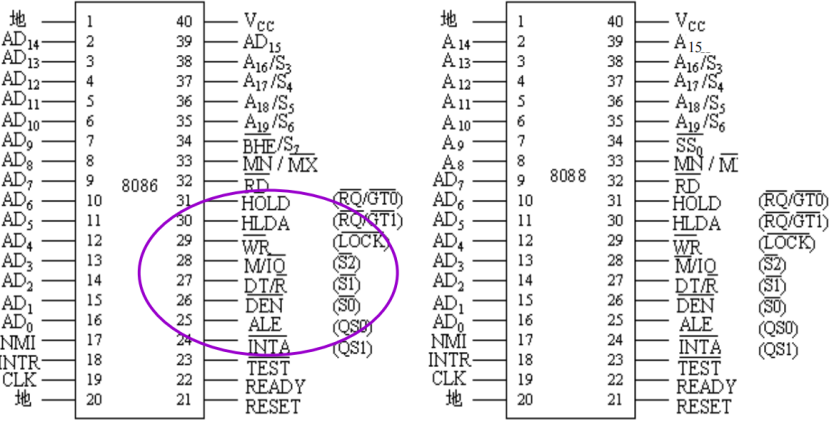

2-:外部引脚(40引脚)

两个工作模式:最大模式和最小模式(模式不同有8个引脚功能不同)

2-1相同功能的引脚:

-VCC,GND,电源,接地

-AD15-AD0:地址/数据，分时输出低16位地址及数据信号。经地址锁存器输出对应的地址信号为A15-A0。

-A19/S6-A16/S3:地址/状态，分时输出高4位地址及状态信息。

S6为0：CPU与总线连通

S5：等价于IF

S4、S3：使用哪个段寄存器 :

00=ES，01=SS，10=CS，11=DS

-INTR：可屏蔽中断请求信号，高电平有效.(可以屏蔽的,)

-NMI：非屏蔽中断请求信号，上升沿有效.(不可以屏蔽的,高优先级的请求)

-RD：读选通。

-CLK:时钟，占空比1/3，即1/3高电平、2/3低电平

-RESET:复位，4个T周期，清0标志寄存器、IP、DS、SS、ES、指令队列，CS=FFFFH。

-READY:准备就绪，有效时表示主存或I/O接口准备好，可以进行数据传输。T3采样，若READY

=0则插入TW

-TEST:测试，由WAIT指令检查，使CPU与外部硬件同步，TEST=0继续，否则等待

-MN/MX:最小/最大模式，接+5V最小模式，接地最大模式

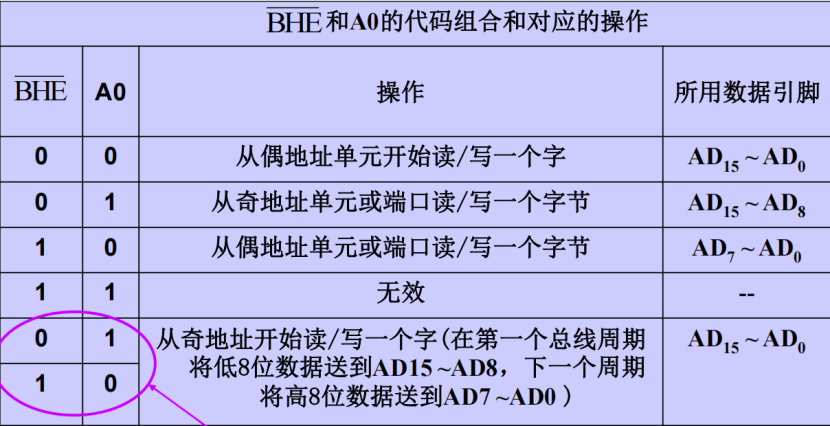

-BHE/S7:高8位数据允许/状态，T1时BHE=0，AD15-AD8数据有效，S7未定义。利用BHE信号和A0信号，可知系统当前的操作状态:

(最下面两行表示连续两个周期分别去读)

2-2:功能不同的引脚:

最小模式:

-INTA：中断响应

-ALE：地址锁存允许

-DEN：数据允许

-DT/R：数据发送/接收

-M/IO：存储器/输入输出控制

-WR：写信号

-HOLD：总线请求

-HLDA：总线响应

最大模式:

-QS1、QS0：指令队列状态，提供前一个T状态中指令队列的状态，允许外部跟踪CPU内部指令队列。

-S2、S1、S0：总线周期状态，提供给8288。

-LOCK：总线封锁，低电平时，别的设备不能获得总线控制权。由前缀指令“LOCK”产生。

-RQ/GT1、RQ/GT0：总线请求/允许，双向， RQ/GT1优先级高

3-:具体的两个模式:

最小模式：单机系统，只有一个8086 CPU，所有控制信号由该CPU产生。系统中的控制电路可减到最小。

最大模式：多机系统，有两个以上CPU，一个主8086 CPU，其他为协处理器（如8087、8089），控制信号由总线控制器8288产生。

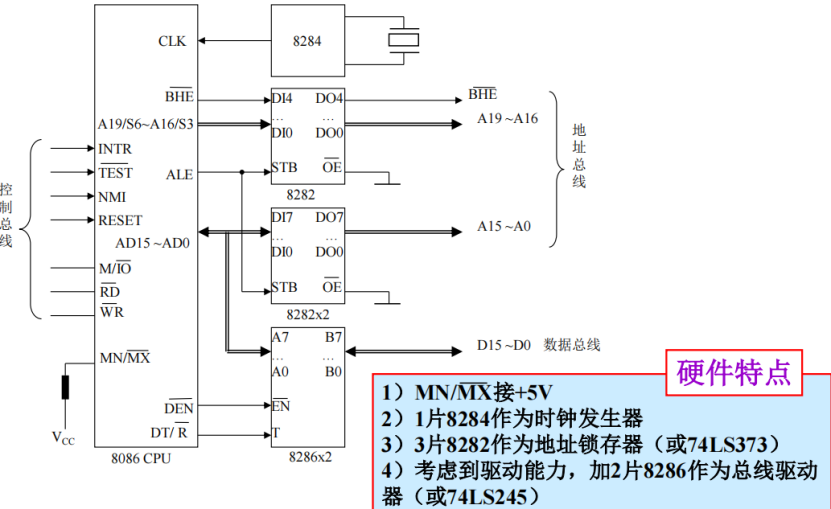

3-1:最小模式:

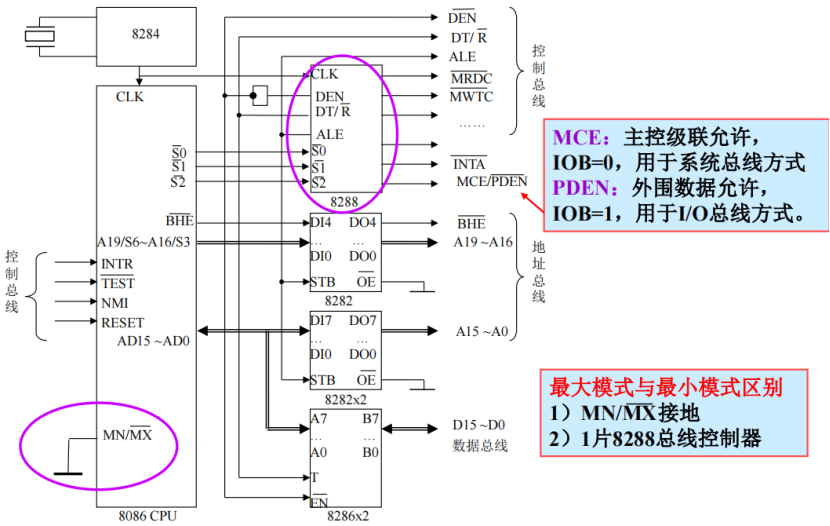

3-2:最大模式:

4-:8086处理器的总线周期:

时钟周期:CPU主频每个时钟脉冲的持续时间:一个T表示

总线周期:CPU通过总线进行一次读或写的过程。总线读操作包括 取指令、读存储器、读I/O接口，总线写操作包括写存储器、写I/O接口。还有一些特殊总线周期.

指令周期:执行一条指令所需要的时间

总线请求响应:总线请求是总线控制部件发出的占用总线的请求信号，总线响应是当前控制总线的部件或总线控制器在接收到总线请求后，给出的应答信号

中断响应周期：中断响应是CPU接受中断请求后的处理过程。在响应中断时，CPU在当前指令结束后，插入两个总线周期，发出中断应答，并通过总线获取中断类型码

-5:8086的时钟状态:

8086一个基本的总线周期由4个时钟周期组成。每个时钟称为T状态，用T1、T2、T3、和T4表示。

• T1状态： CPU发出地址。CPU将存储器地址或I/O端口的地址送上地址总线。

• T2状态：撤地址，发控制信号。进行读写准备，CPU撤销地址/数据、地址/状态复用线上的地址，地址/数据复用线浮置，地址/状态复用线输出状态，即复用信号在这个期间切换，读写控制信号有效。

• T3状态：地址/数据线上出现数据。写操作，CPU提供数据；读操作，等待存储器或I/O提供数据。检查READY信号，未就绪，插入TW。TW的操作与T3相同。

• T4状态：完成数据读/写，控制信号无效。结束总线操作

-6 8086处理器的存储组织:

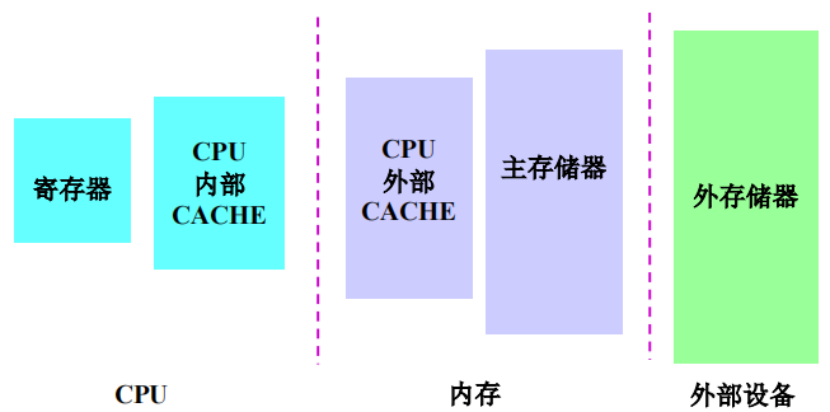

采用了层次结构: 高速缓存技术+虚拟存储技术

从链接方面:靠近CPU的速度快,成本高,容量小

从CPU角度:CPU的访问速度接近最靠近的存储体,CPU的访问空间接近最远的存储体空间

-1:概述:

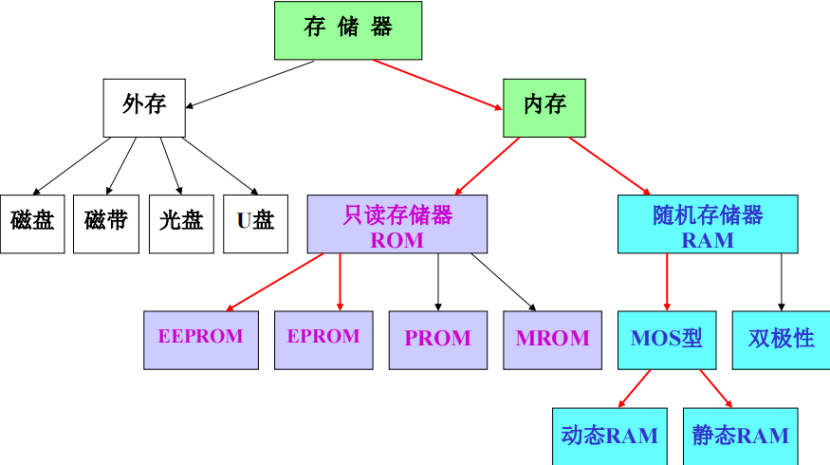

存储器分为内存和外存,外存

-2:存储器的组织:

地址空间:20个地址线,字节单元编制,直接寻址的能力:1M字节,从00000H~FFFFFH,这个也是物理地址

8086支持字or字节的数据存取

字放在连续的两个单元中,低字节,低地址(小端),低字节对应的地址为数据地址

对齐字:从偶数开始存放,读写花费1个周期

非对齐字:从奇数开始存放,读写花费2个周期

-3:分段管理:

8086内部是16位的,无法直接提供20位的地址,采用分段管理,每段64K,段内连续,各段独立,一个段的起始位置就放在段寄存器(16位)中的.但是16位也无法存储20位的地址,所有要求地址的低4位为0,段内的一个单元的地址相当于段偏移量(高16位为段地址,段内任一个单元的地址相当于偏移量)

逻辑地址和物理地址
物理地址:信息在存储器中实际存放的地址。地址通过地址线给出。

逻辑地址：编程中使用的地址. (段地址:段内偏移量(EA,IP,SP,SI,DI))

物理地址=段寄存器*16+段内偏移量

(发现同一个物理地址可以有多个逻辑地址)

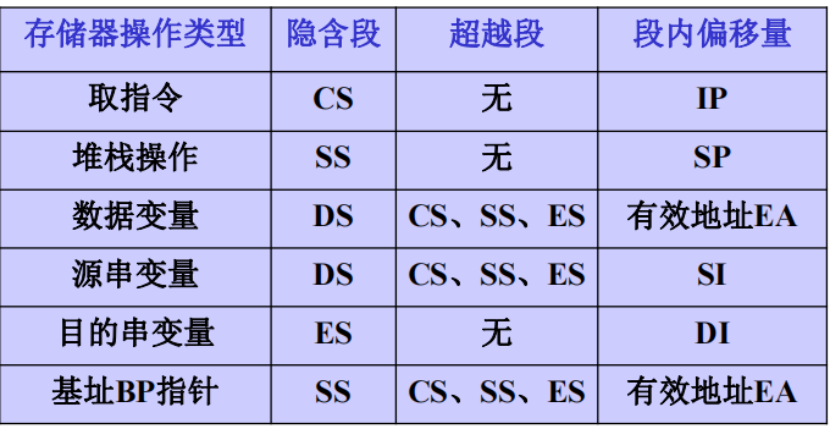

(超越段,特殊情况下不适用隐含段,显式的调用的其他的段)

-4:经典存储器芯片:

---SRAM:静态随机存储器

用触发器存储信息，电源掉电时信息丢失，属易失性半导体存储器，不需要刷新，速度快，功耗大。

--:EPROM:可编程,可紫外光擦除的ROM芯片

--EEPROM:可用加电的方法在线擦除和编程，擦写次数大于1万次，数据可保存10年以上。

可以整片擦除,可以字节擦除,页擦除,状态查询

-5:微处理器和存储器的链接的问题

---1:总线驱动能力:

可以直接驱动的标准门电路期间的数量,通常CPU的直流负载是一个TTL器件，现在多为MOS器件，为容性负载，直流分量较小，可带20个。如果系统较大,需要驱动AB,DB,CB

---2:时序配合

CPU时序与存储器存取速度配合，可插入等待状态Tw。

---3数据线的连接

字节编址，存储体为8位，CPU数据线宽度不同，连接的存储体的个数也不同

----4:地址线的链接:(多芯片链接?需要链接?)

3种选择:

------低位地址信号:CPU低位地址选择存储器体，即体选。每个存储体数据宽度一个字节，8

位CPU连1个存储体，依次，16位→2个体， 32位→4个体， 64位→8个体。

------中间位地址信号:

CPU中间位地址用于片内译码，即字选。

------高位地址信号

CPU高位地址选择存储器芯片，即片选，有三种方法，即全译码、部分译码、线选。

1）全译码法：高位地址线全部参加译码，地址连续.n位 2^n个

2）部分译码法：高位地址线部分参加译码，地址不连续.n~2^n之间

3）线选法：高位地址线单根地址线进行片选，地址不连续.8位-8个

-----5:读写控制线的连接:

读写控制信号用于控制对存储器的读/写操作。当存储芯片的工作速度与CPU不匹配时，存储器芯片的接口电路就必须具有向CPU发等待命令的控制信号，以使CPU根据需要插入1个或几个等待周期

-----6:ROM与RAM在存储器中的地址分配

RAM存放临时数据和当前的应用软件，非易失的ROM存放核心系统软件。80X86微处理机复位后从物理地址高端开始运行，所以总是在物理地址空间的高地址位置使用只读存储器ROM

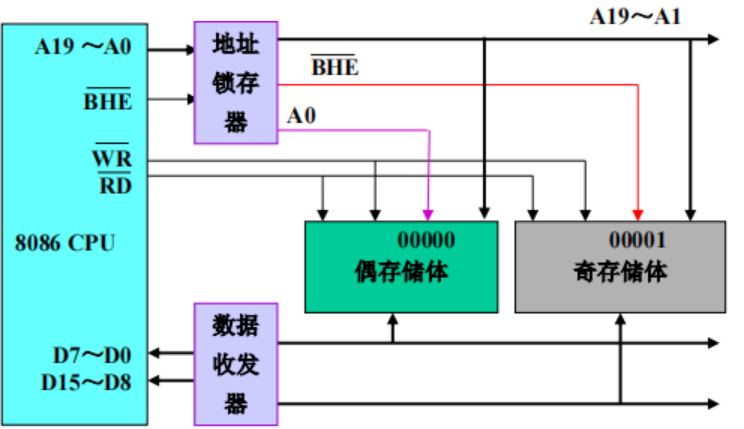

-6:CPU和存储器的连接

虽然是16位,但是可以访问字节数据单元,所以要求存储器单元为1字节,且可以访问一个字

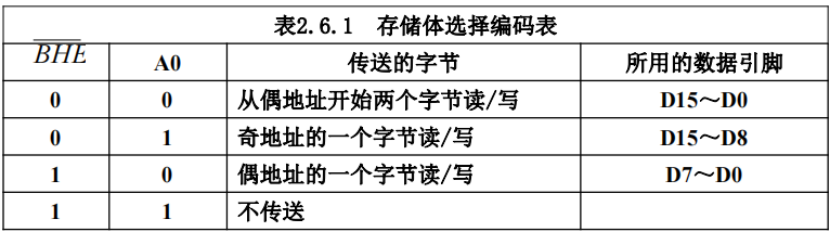

16位对应的就是连个存储体(奇体由BHE选择:15~8,偶体由A0选择,D7~0)

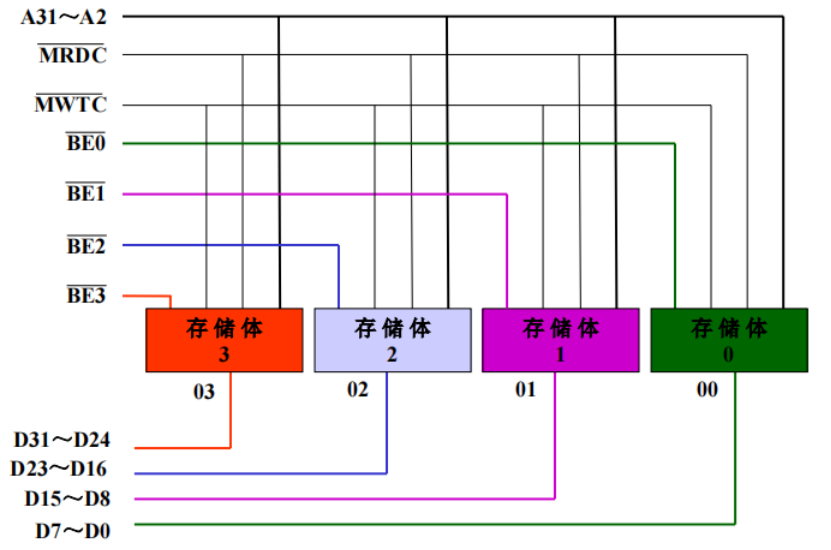

32位微型计算机系统:

（1）4个体，每体1G

（2）每体分别连相应的8位数据线(每个地方拿8位,组成32位)

（3）每个体用BE2-0对应选通(这个体选or不选)

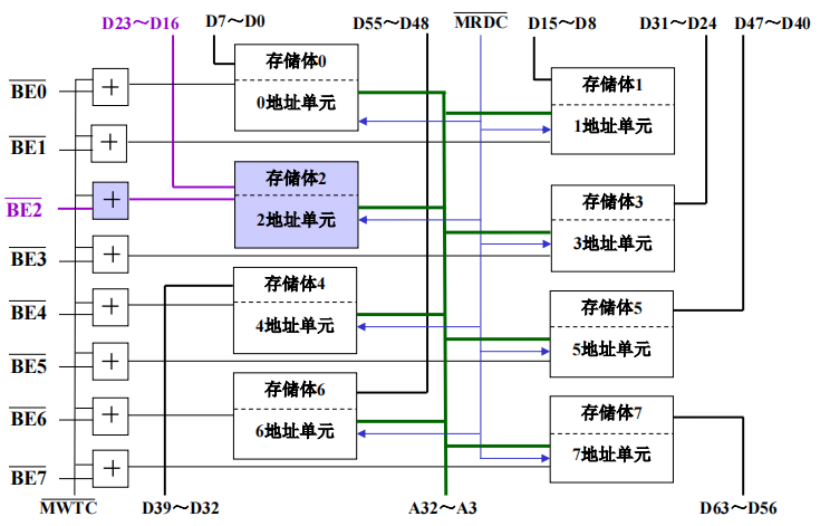

64位微型计算机系统:

（1）8个体，每体512M

（2）每体分别连相应的8位数据线

（3）每个体用BE7-0对应选通，独立写选通

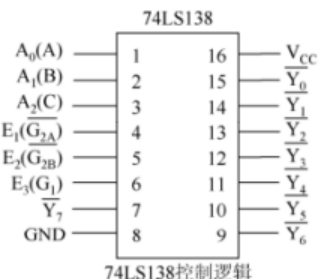

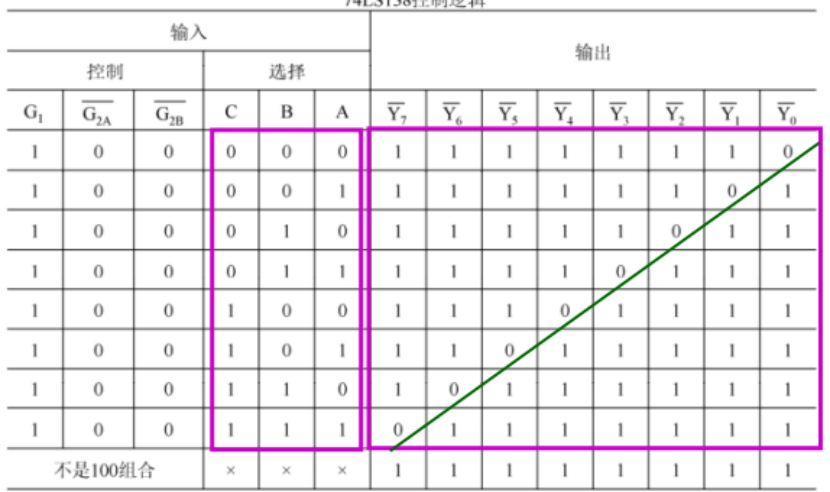

3/8译码器

逻辑:

-7:IO端口组织:

--I/O 设备不能直接与CPU总线相连，需要通过I/O接口芯片。

--每个I/O芯片都有一个端口或几个端口，一个端口往往对应芯片内部的一个寄存器或者一组寄存器。

--每个端口分配一个地址，称为端口地址。

--8086使用低16位地址线对I/O端口进行编址，最多允许有65536个8位的I/O端口，两个编号相邻的8位端口可以组合成—个16位端口。

--8086采用独立的端口编址方式，指令系统中既有访问8位端口的输入/输出指令，也有访问16位端口的输入/输出指令。

--PC机使用A9-A0，有1024个端口。

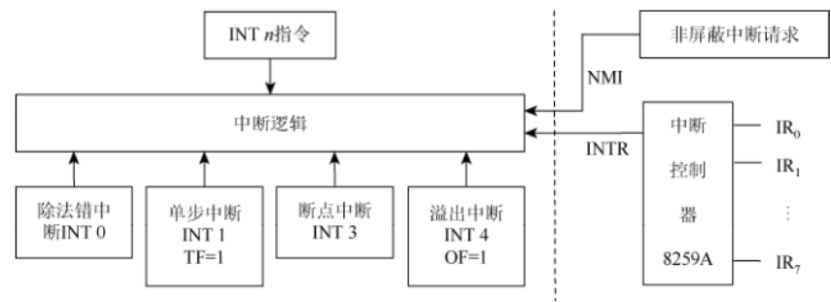

-8:中断系统:

-1中断的一些概念

中断:描述了一种CPU处理程序的过程。CPU在正常执行当前程序时，由某个事件引起CPU暂时停止正在执行的程序，进而转去执行请求CPU暂时停止的相应事件的服务程序，待该服务程序处理完毕后又返回继续执行被暂时停止的程序。

中断系统:实现中断功能的软件+硬件

中断源:产生中断的来源

-2中断优先级

(中断状态缓存器:保存中断的请求)

多个中断源同时发出中断,采用中断优先级排队(软件查询or硬件优先级排队)

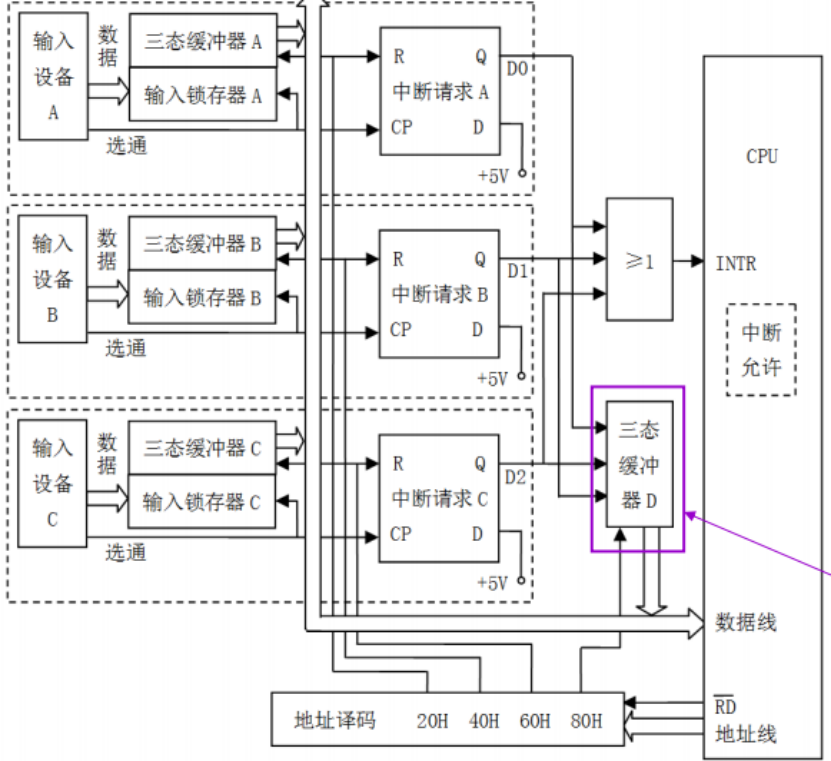

软件查询确定优先级:

询问的次序即为优先级的次序。

缺点：在中断源较多的情况下，由询问到转至相应的中断服务程序的入口时间较长。

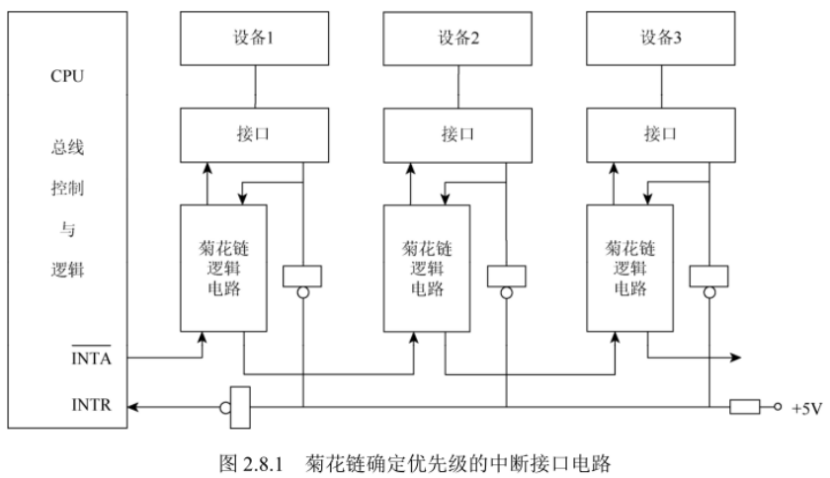

硬件优先级排队电路:菊花链法

(相当于一个循环访问:去到下一个菊花链or去到当前的接口~)

-3:CPU什么时候响应中断?

-有中断请求+一条指令结束+开中断

-4:中断处理(*):

-关中断:响应中断+发送响应信号+关闭中断禁止接受外部中断

-保护现场:为了让中断处理程序不影响主程序,把断点处的标志位状态入堆栈

-保户断点:把断点处的程序计数器PC压入堆栈,让中断处理程序正确的返回主程序断点

-4:形成中断服务程序入口地址:根据中断类型找到相应的中断服务程序入口地址.

-5:转入中断服务程序:将入口地址送入PC

(都是硬件自动完成的)

-5:中断服务程序(*):

1）保护现场：要使用CPU中的寄存器。所以，就应该将中断服务程序中要使用的各个寄存器的内容保护起来,一般放置在中断服务程序的开头，要保护多少个寄存器的内容，根据程序的需要而定。

2）中断服务：这是中断服务程序的核心部分，为中断源完成特定的功能。

3）恢复现场：在中断服务程序结束之前，应恢复现场，即把保护现场时所保存的各个寄存器的内容从堆栈弹出，送回原各个寄存器中。这样使原来被中断的程序能够正确地继续执行。否则，即使程序能够正确地返回被中断的断点，但是由于某些寄存器的内容已被破坏，不再是程序被中断时的状态，也会导致主程序产生错误的结果。恢复现场的程序段，应设置在中断服务程序的末尾，在返回指令之前。

4）开中断：在中断服务程序结束时，要开中断，以便CPU能响应新的中断请求。

5）返回断点：在中断服务程序结束的最后，要安排一条中断返回指令，将在中断处理中压入堆栈内的保护标志状态和保护断点的内容弹出，就可以返回断点执行主程序并能继续准备响应新的中断请求

(注意什么时候,保存的什么)
