1.数码管的介绍

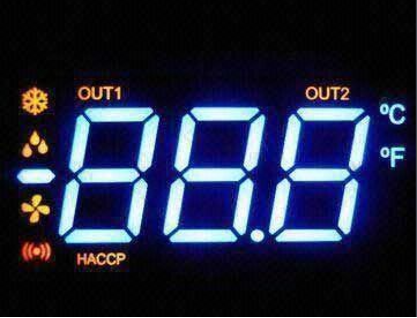

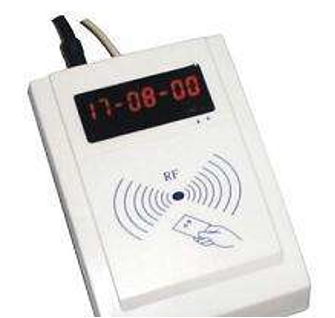

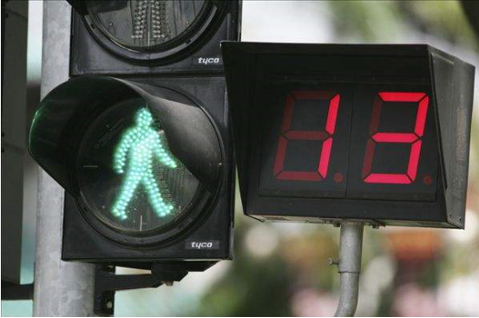

数码管是一种简单、廉价的显示器，是由多个发光二极管封装在一起组成“8”字型的器件

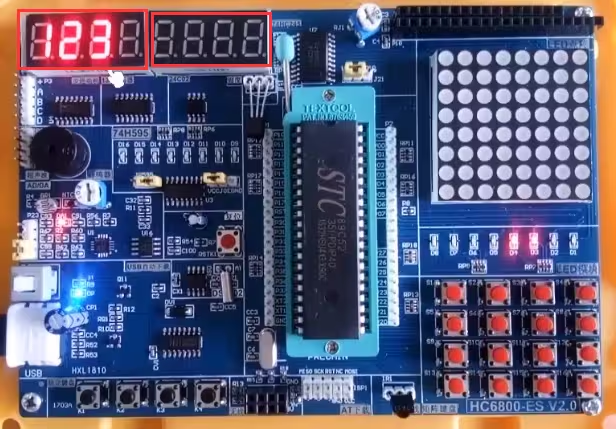

板中数码管，可控制显示各个位置显示不同数字
2.原理图

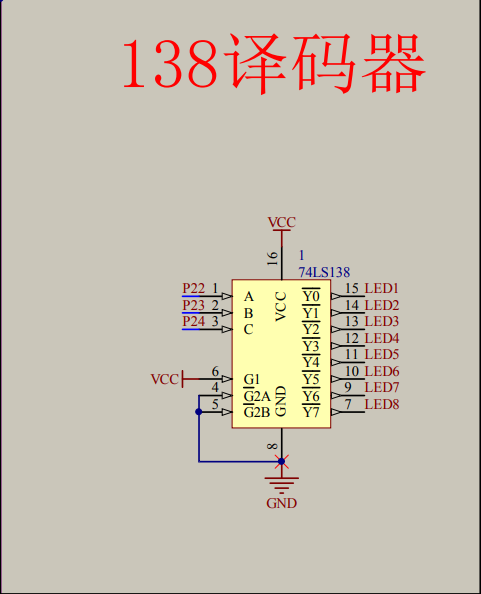

138译码器与数码数码管相连。138译码器使用CBA顺序识辨二进制数字转化为十进制数字，对应Y几亮，例如：Y5（5是十进制） C、A、D分别是1、0、1（二级制）。想要显示数码数字，看数码管原理图最左边的P00~P07（统称为P0）达成效果
3.数码管运行原理

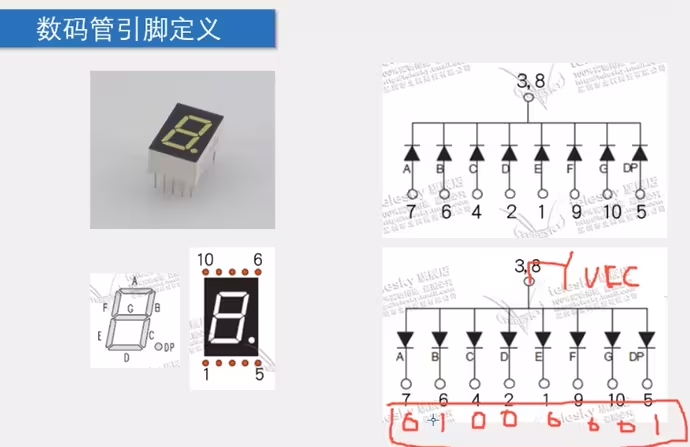

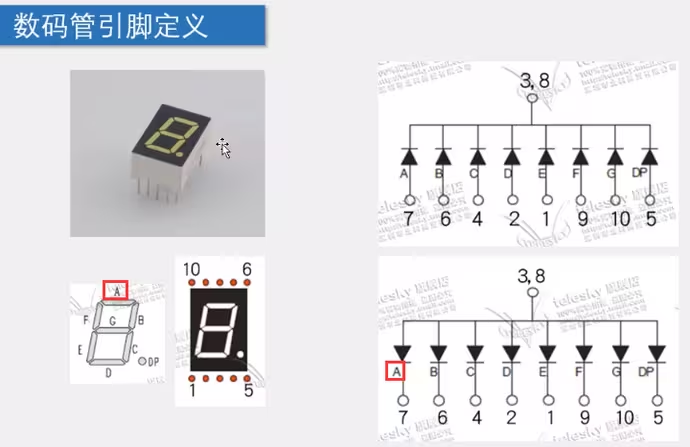

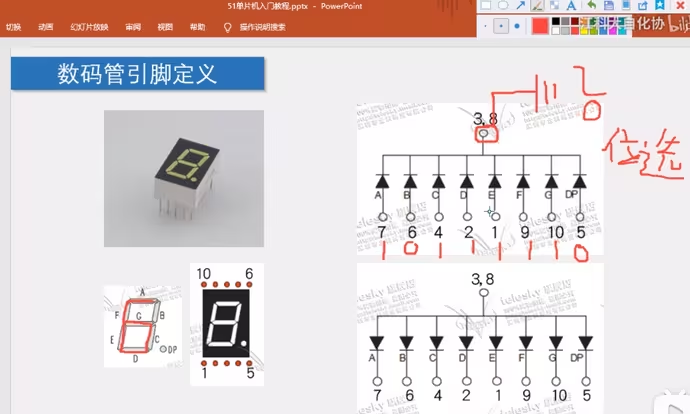

管脚定义（对应字母控制对应位置亮）：上面的为共阴极、下面的为共阳极（可以理解为3,8管脚处为供电，三角形尖尖有一横的是负极，所有共阴极），两个图中的数字为引脚
用共阴极（因为共阴极所有3、8号公共端要接地，即为0）连接显示数字6的操作，有电势差即有电流流过灯才会亮，所有下面的1为亮，0不亮：（位选：10111110：显示6）
共阳极，接VCC为1，下面的为0才亮，有电流流过，有电势差灯才亮

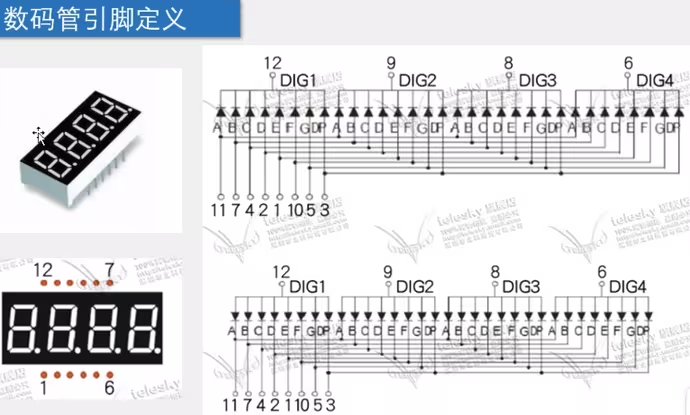

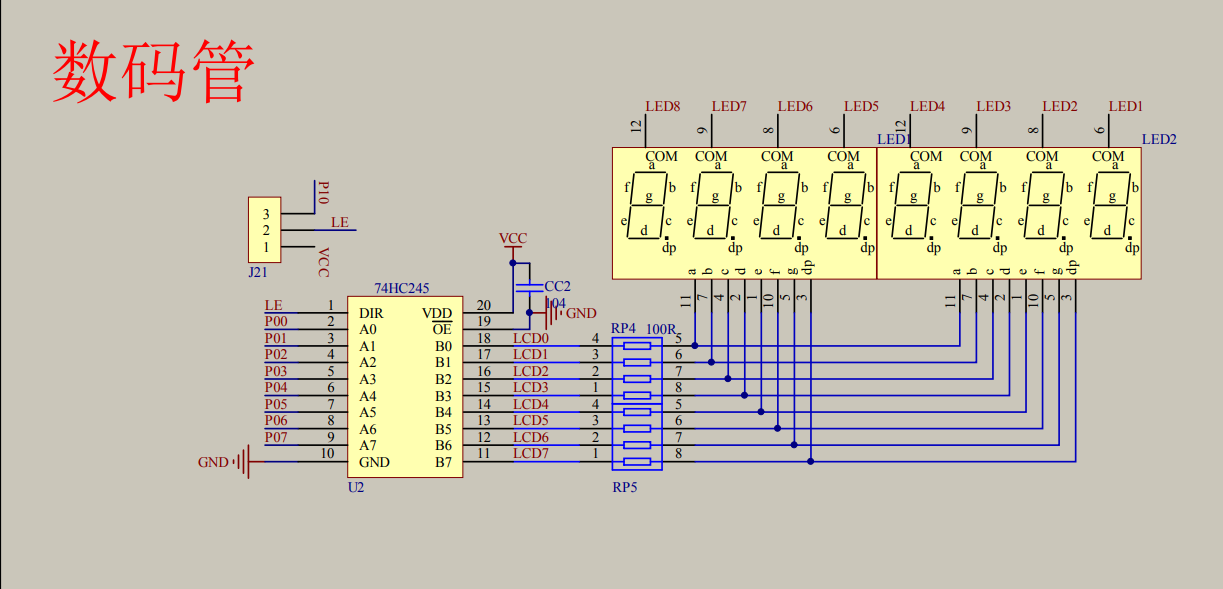

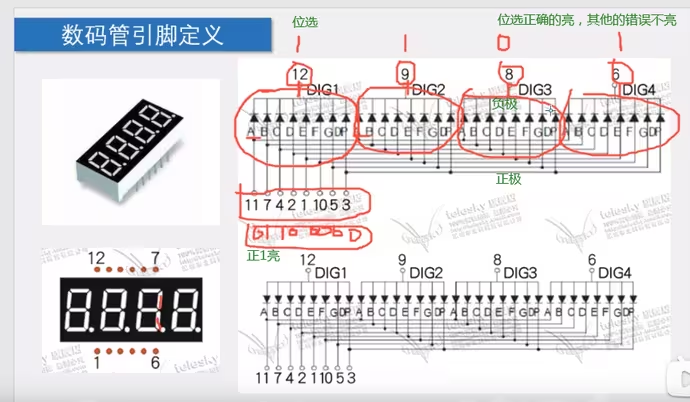

下面为多个数码管，PCB板的4个为一体，同样上面为共阴极、下面为共阳极的原理图
共阴极，那么我们公共端（12、9、8、6）接地给0才会亮，及可以控制第几个亮；显示的数字则通过下面（11、7、4、2、1、10、5、3即对应字母ABCDEFG）控制，给1才亮，给0不亮（电势差）；下图显示结果：第三亮，显示数字1:（共引脚，其他亮的话数字也一样）

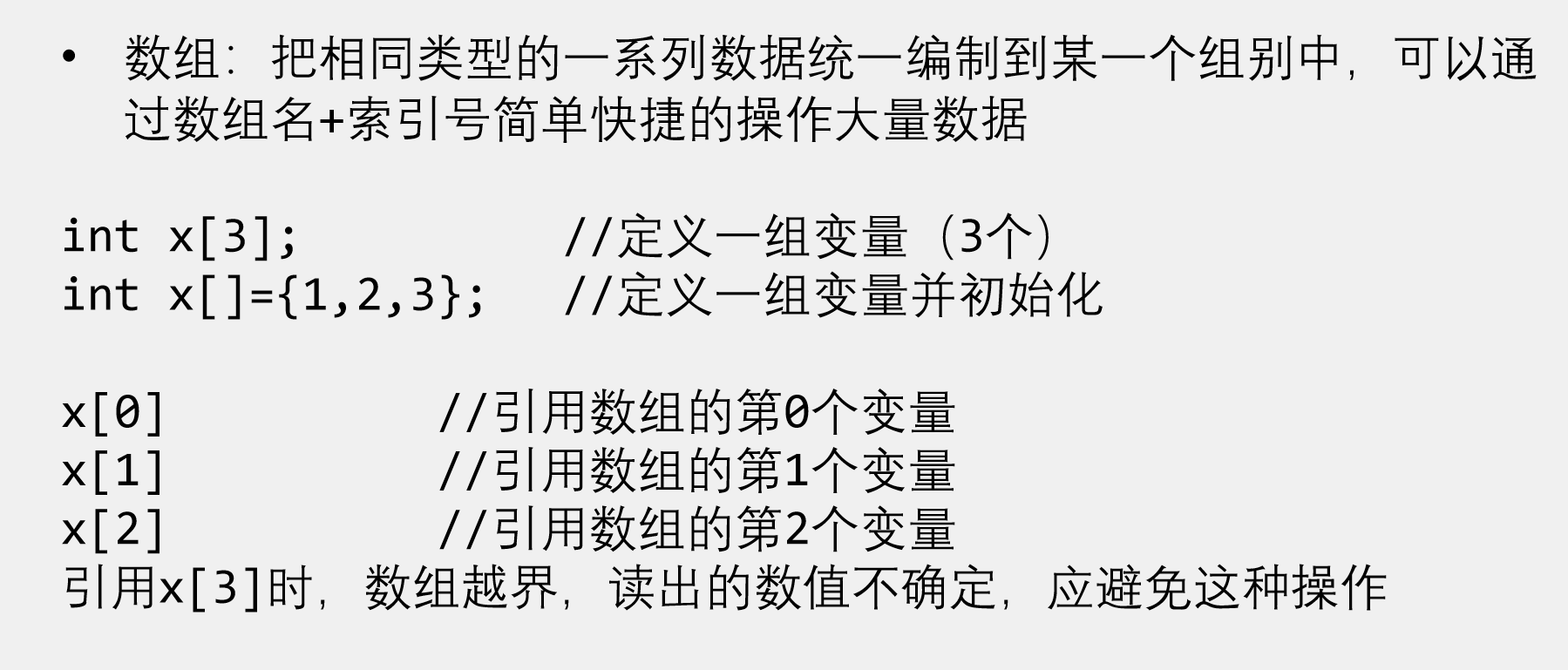

4.C51数组

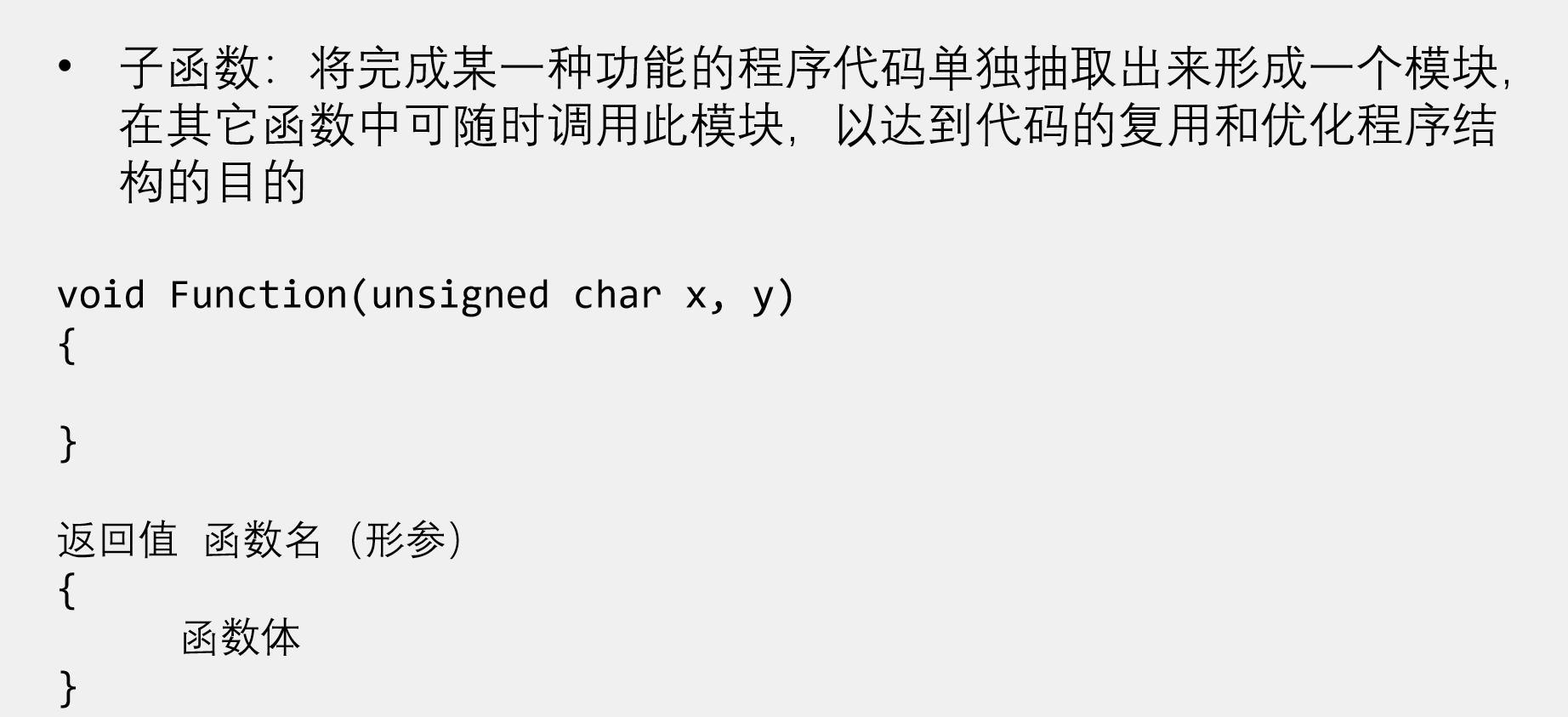

5.C51子函数

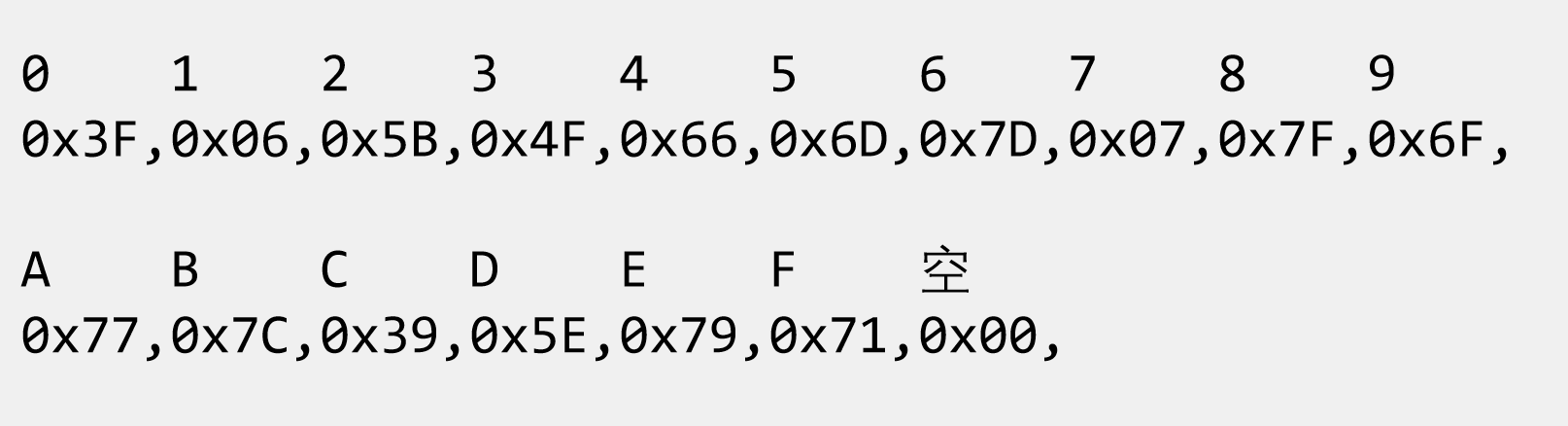

6.数码管段码表

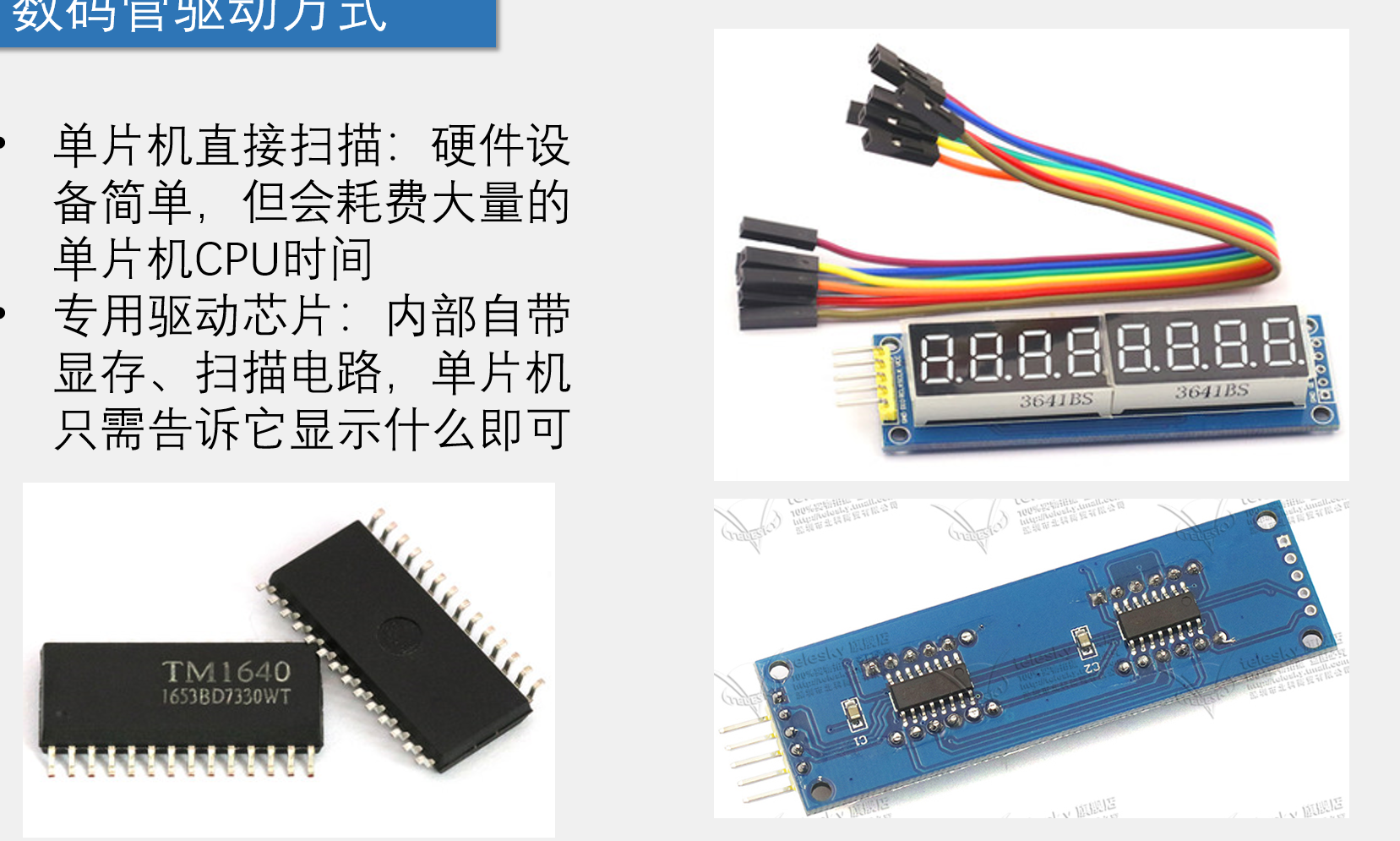

7.数码管驱动方式（了解就好）
8.静态数码管显示代码
第一步：搞懂原理图

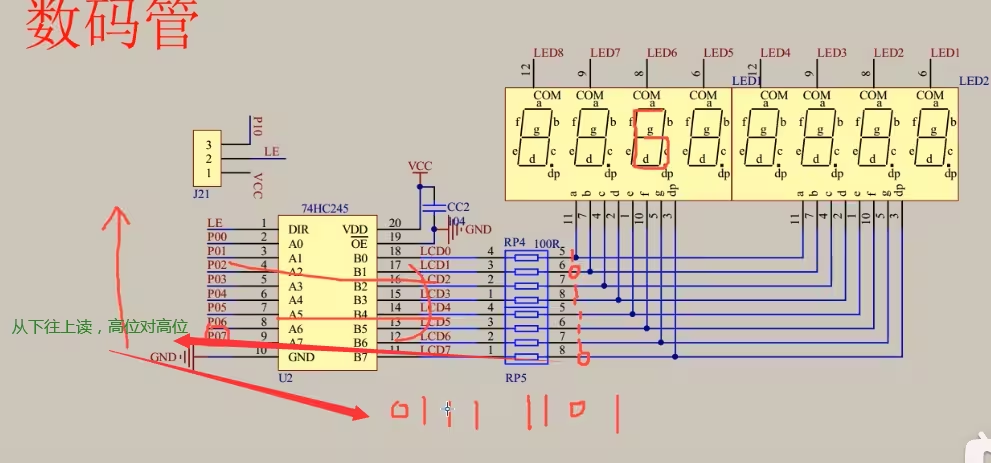

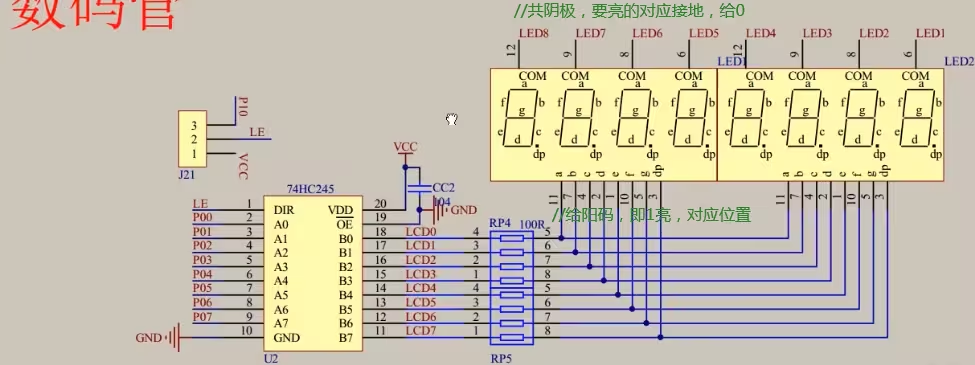

原理图是共阴极（上面给0、下给1亮）

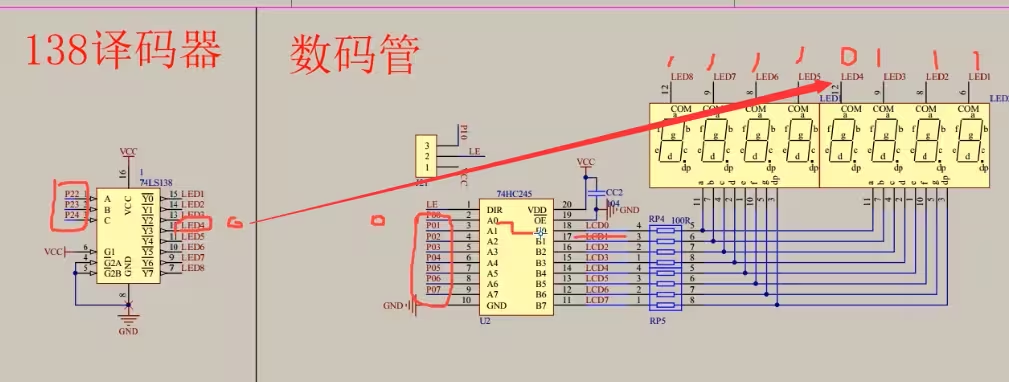

上图完整版

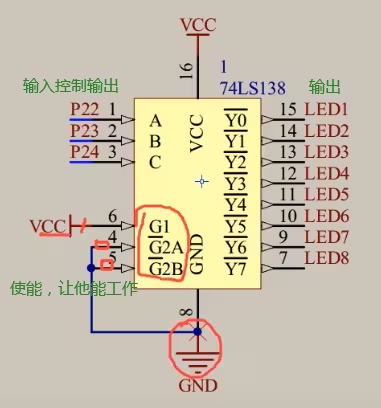

输入3（ABC,读的时候是从下读 C B A ）个口，控制输出8个口，输出口连接共阴极的，是0还是1，在这里控制：使能端连接（按下图给1和0就可以用了）

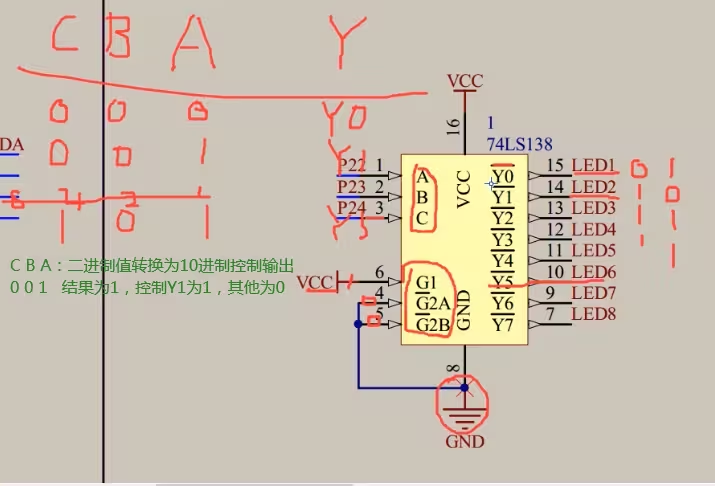

通过CBA给数字0和1二进制转换10进制（得到数字几）就控制Y几，Y0头上“—”是表示低电平有效（即给0）

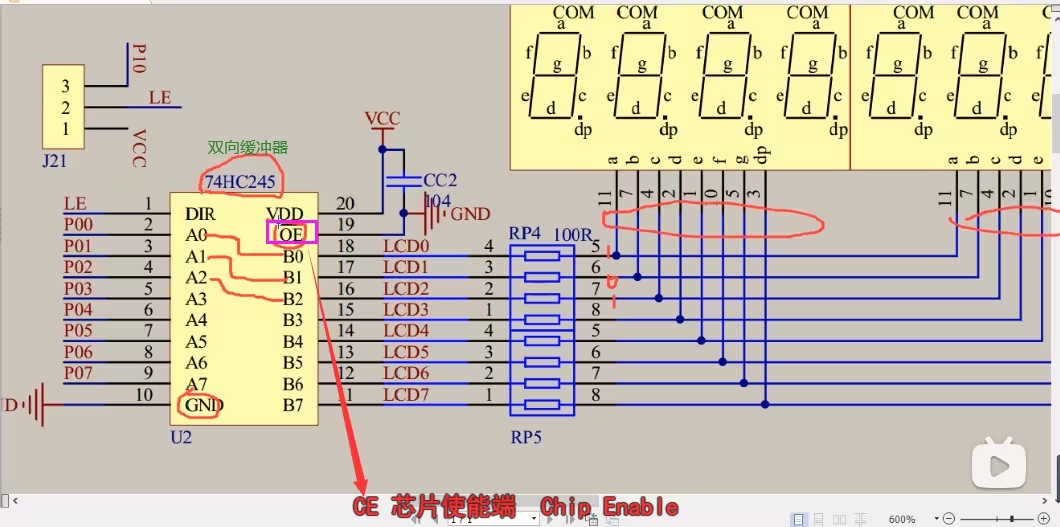

双向缓冲，高电平往低电频送数据
对上图内比较重要的几个原件解释：
CC2(电容)：滤波电容，稳定电源，确定电路稳定性，提高电路工作性能可靠运行
RP4：排阻，限流，防止电流过大

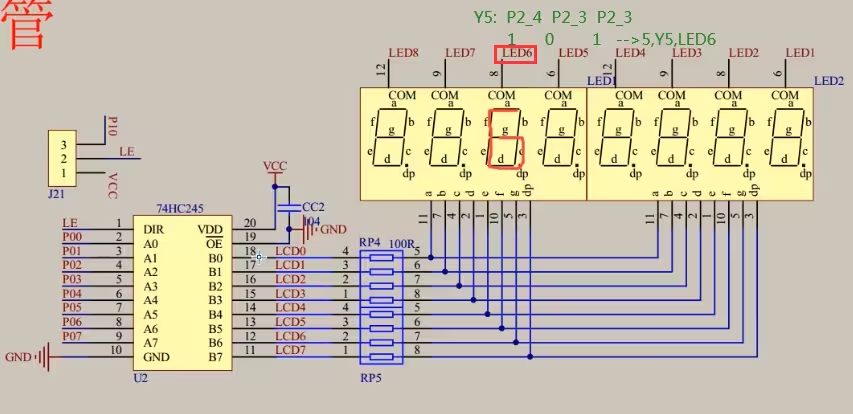

这里的P01......P07,就是用P0口，后面代码就是通过P0口控制灯的

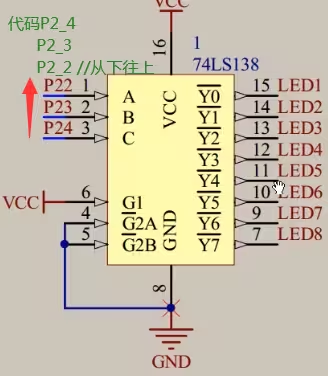

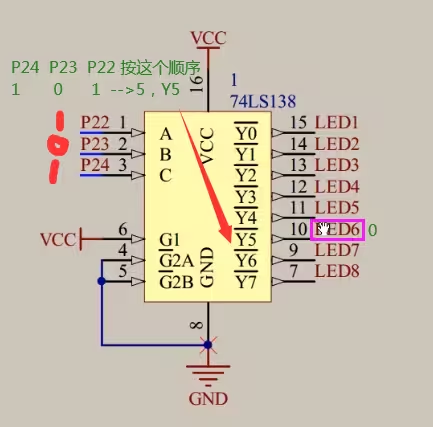

只有Y5为0，其他Y0...Y7都为1
读取顺序都是从下到上
代码控制公共端，从下往上写
二进制101转换为1十进制为5，控制Y5，即公共端的LED6

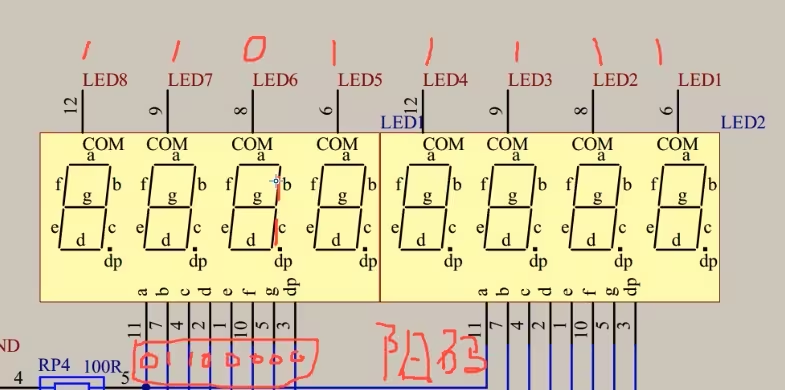

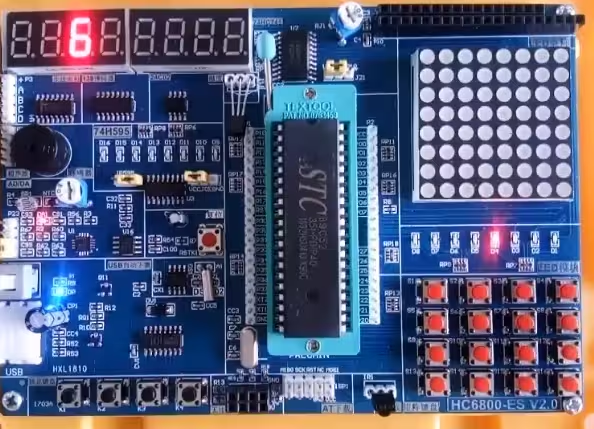

要显示下图的数字6
第二步：开始写代码

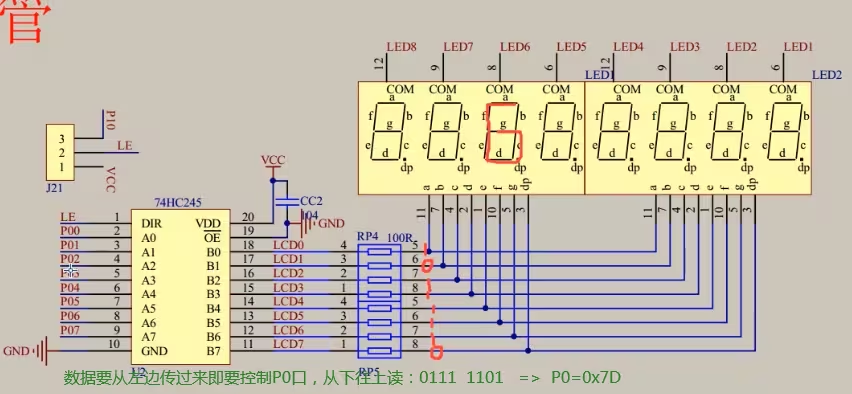

代码实现如下（P2控制共阴极，P0控制显示数字）及结果

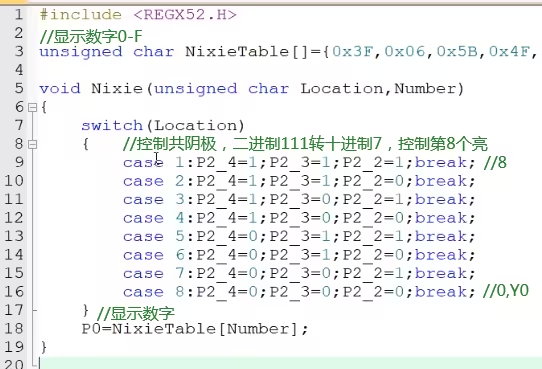

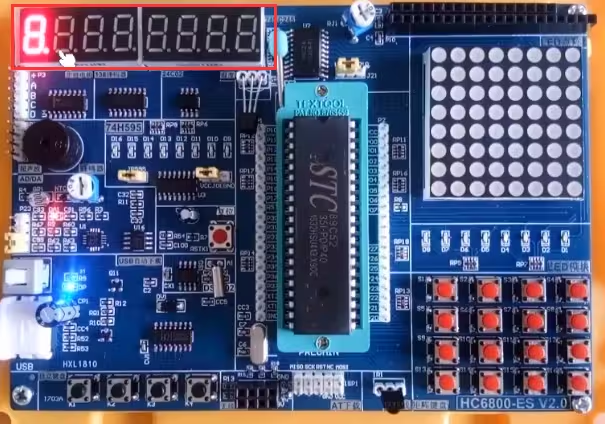

优化操作代码，代码第三行根据数码管段码表，下面//8表示第一个灯Y7即LED8,在最左边那个

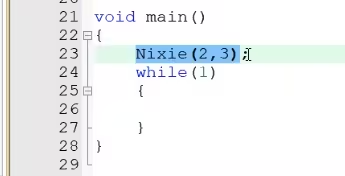

函数调用（前面参数为显示位置，后面为显示数字），接上面代码：
最终代码：
#include <REGX52.H>unsigned char NixieTable[] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};void Nixie(unsigned char Location,Number)
{switch(Location){case 1:P2_4 = 1;P2_3 = 1;P2_2 = 1;break;case 2:P2_4 = 1;P2_3 = 1;P2_2 = 0;break;case 3:P2_4 = 1;P2_3 = 0;P2_2 = 1;break;case 4:P2_4 = 1;P2_3 = 0;P2_2 = 0;break;case 5:P2_4 = 0;P2_3 = 1;P2_2 = 1;break;case 6:P2_4 = 0;P2_3 = 1;P2_2 = 0;break;case 7:P2_4 = 0;P2_3 = 0;P2_2 = 1;break;case 8:P2_4 = 0;P2_3 = 0;P2_2 = 0;break;}P0 = NixieTable[Number];
}void main()
{Nixie(1,5);while(1){}
}9.动态数码管显示代码
第一步：
将静态数码管的代码复制粘贴到这里的项目中
第二步：

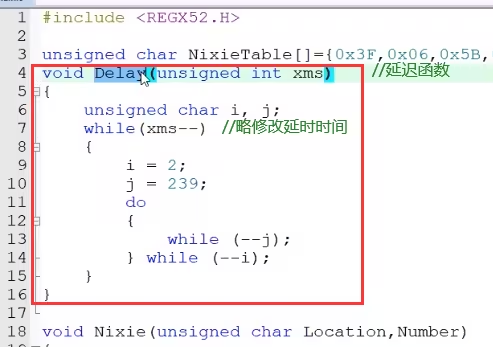

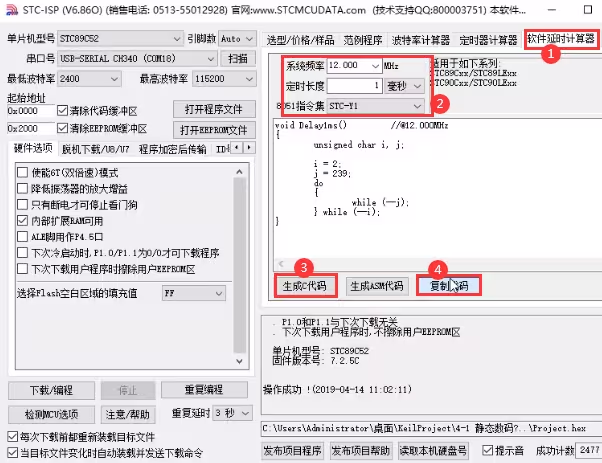

生成延迟函数复制过来，修改一下
第三步：

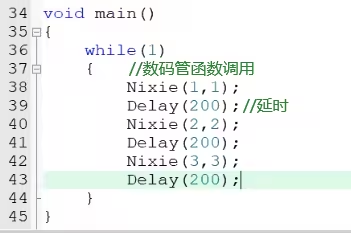

动态显示，放循环里面
第四步：
注释掉上面的延时调用，旁边的管会有些影响，需要消影，段选、位选影响造成串位，如下代码消除
最终代码：
#include <REGX52.H>unsigned char NixieTable[] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};void Delay(unsigned int xms)
{unsigned char i, j;while(xms--){i = 2;j = 239;do{while (--j);} while (--i); }}void Nixie(unsigned char Location,Number)
{switch(Location){case 1:P2_4 = 1;P2_3 = 1;P2_2 = 1;break;case 2:P2_4 = 1;P2_3 = 1;P2_2 = 0;break;case 3:P2_4 = 1;P2_3 = 0;P2_2 = 1;break;case 4:P2_4 = 1;P2_3 = 0;P2_2 = 0;break;case 5:P2_4 = 0;P2_3 = 1;P2_2 = 1;break;case 6:P2_4 = 0;P2_3 = 1;P2_2 = 0;break;case 7:P2_4 = 0;P2_3 = 0;P2_2 = 1;break;case 8:P2_4 = 0;P2_3 = 0;P2_2 = 0;break;}P0 = NixieTable[Number];Delay(1);P0 = 0x00;
}void main()
{while(1){Nixie(1,1);//Delay(20);Nixie(2,3);//Delay(20);Nixie(3,1);//Delay(20);Nixie(4,4);//Delay(20);Nixie(5,5);//Delay(20);Nixie(6,2);//Delay(20);Nixie(7,0);//Delay(20);}
}
