计算机组成：CU与ALU

CU概论

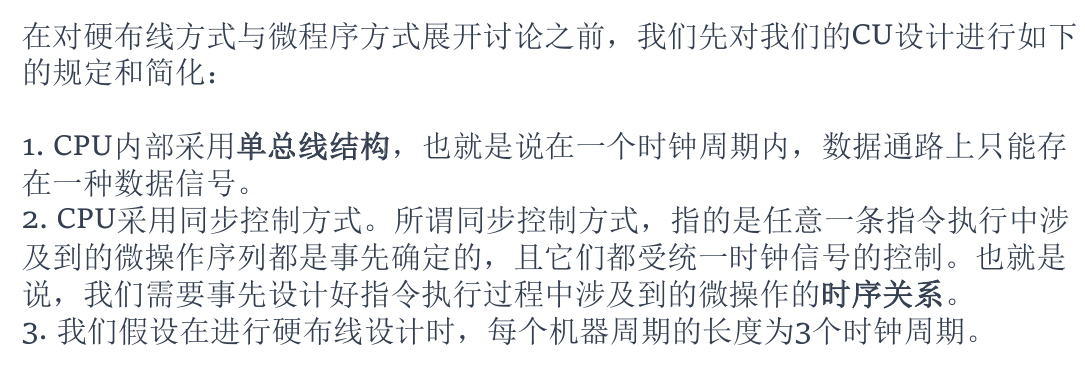

CU组合逻辑设计

具体部件介绍

1. 节拍发生器

   实际上的计算机有几个节拍是根据：指令的节拍安排，最多需要几个就用有几个节拍的发生器。

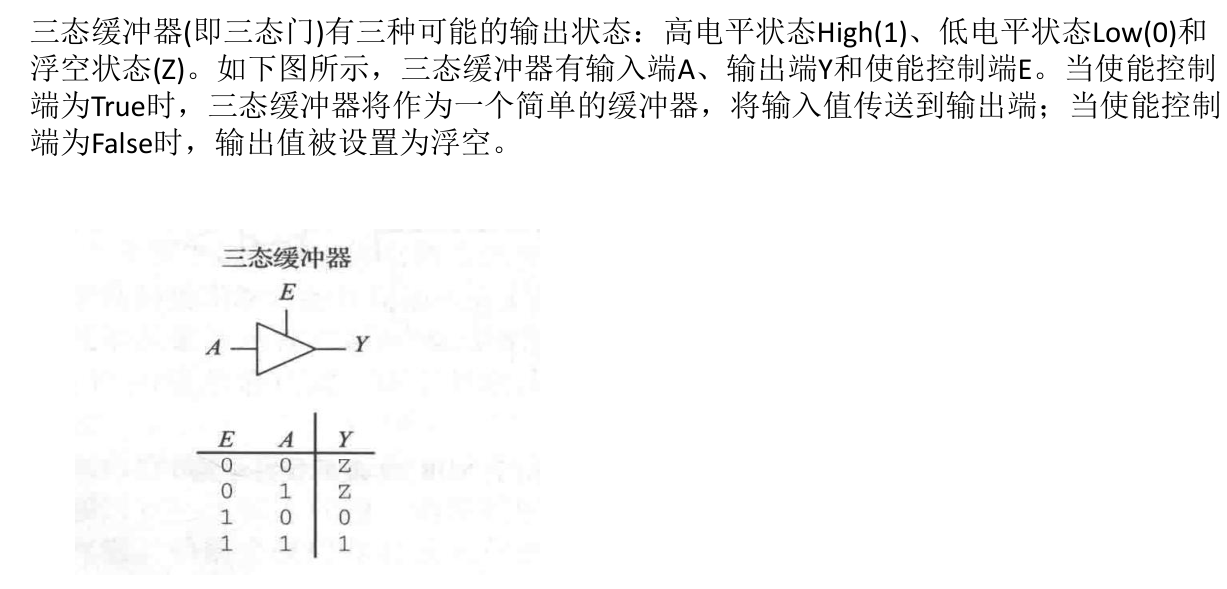

2. 三态缓冲门

   当E信号无效时，A的状态怎么样都不会被传达到Y上；当E信号有效时，A的信号被传送到Y上，且Y的输出与A一样。具体使用：当部件能被输出到总线上时，就需要加一个三态门。

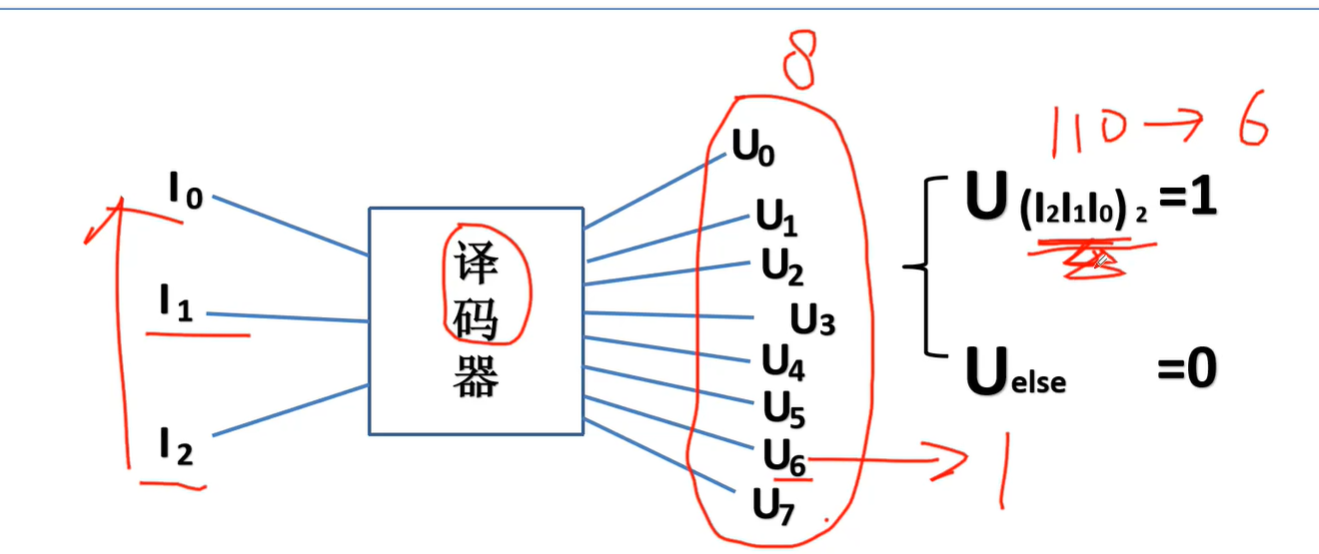

3. 译码器

   3位输入，8个输出，称为三八译码器。指令的操作码作为输入，输出则是标志着哪条指令。

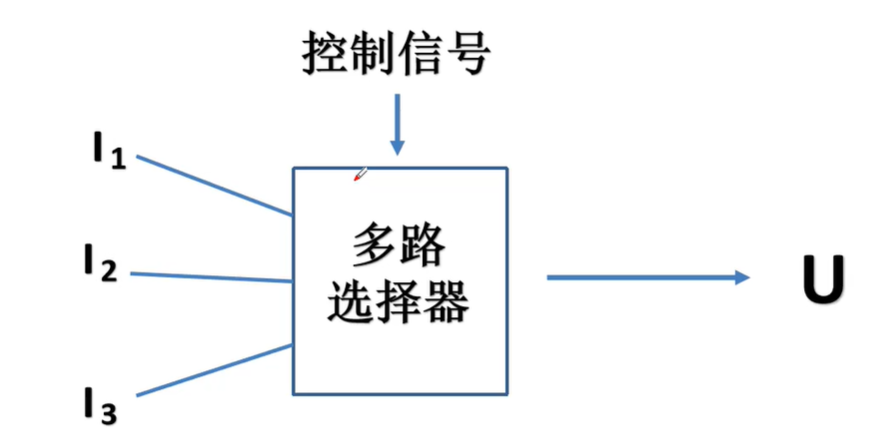

4. 多路选择器

   从输入中选择一个，有3个输入，则控制信号要2位。

组合逻辑设计步骤

硬布线控制器就是组合逻辑设计，不管是硬布线还是微程序都有微命令与微操作。

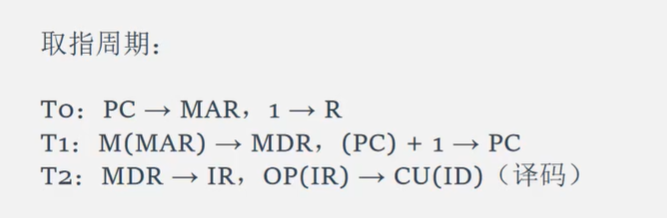

1. 取值周期

   问题：为什么第三步的两个操作可以并行？
   因为读IR时，IR可以视为组合逻辑部件，而在硬布线控制器中也是组合逻辑部件，所以不耗费时钟周期。
   （自己的答案）
   遇见给的：因为译码器本身是组合逻辑元件，所以并不完整耗费一个时钟周期。
   答疑：但是如果CU是微程序控制器的话，就不能在一块写了。

从一个状态元件到另一个状态元件的时间才叫一个时钟周期，实际上也不太对吧，写状态元件才叫一个时钟周期。

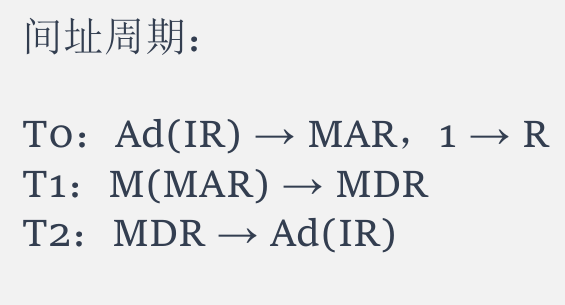

2. 间址周期

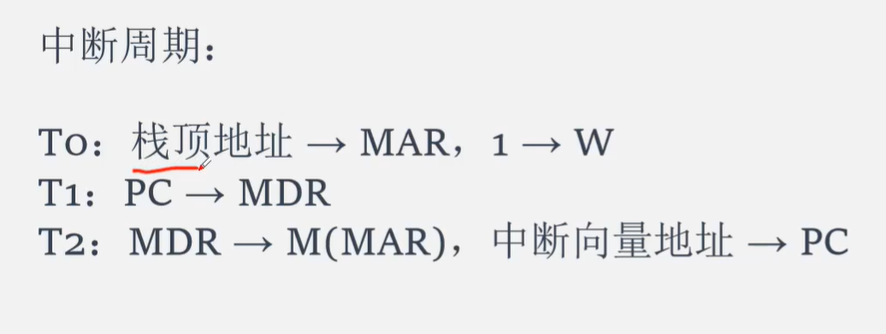

3. 中断周期

   保存断点，中断向量寻址

注意：指令周期的不同阶段（取值周期、间址周期、执行周期、中断周期）在计算机中都会有一个标志位来表明究竟是哪个周期。

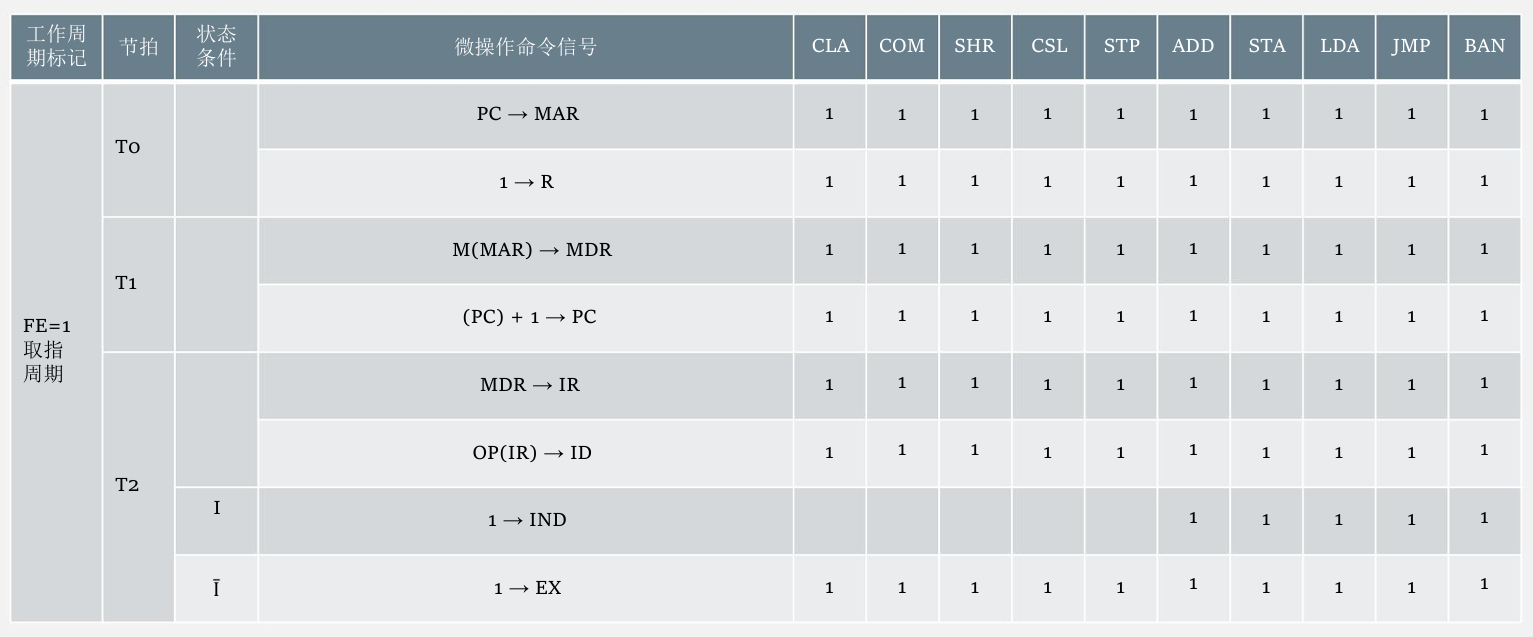

4. 表格含义
   给出了微操作要执行的条件。


写出每个微操作逻辑表达式

根据逻辑表达式画出电路图
