牙科CBCT性能检测模体的革新价值

在精准医疗时代，牙科CBCT（锥形束计算机断层扫描）技术凭借其低辐射剂量、高空间分辨率和快速三维成像的优势，已成为口腔医学诊断与治疗的核心工具。然而，影像质量的稳定性直接关乎临床决策的准确性——从种植牙的骨量评估到根管治疗的细微结构分析，每一帧图像都承载着患者的健康托付。为此，Delta德尔塔仪器潜心研发的牙科CBCT性能检测模体应运而生，以严苛的标准化检测体系，为设备性能保驾护航。

依托WS818-2023《锥形束X射线计算机体层成像(CBCT)设备质量控制检测标准》，我们的模体集成高对比度分辨力、低对比度细节捕捉、图像均匀性及测距精度等核心检测模块，覆盖从设备验收、定期质控到维修校准的全生命周期管理。无论是16cm PMMA圆柱体的精密结构设计，还是±10%线对误差控制，均以数据化、可视化的方式，助力医疗机构突破影像质量瓶颈，让每一份诊断报告都经得起科学与时间的双重检验。

1.产品介绍

牙科 CBCT 性能检测模体是多功能 CBCT 牙科机的质量控制模体，可用于牙科锥形束 CT (CBCT)，牙科容量断层摄影(DVT) 和其他 3D 成像设备的检测。

模体符合如下标准：

1）、《WS818-2023 锥形束X射线计算机体层成像(CBCT)设备质量控制检测标准》

2）、《T/WSJD8-2020 口腔锥形束CT质量控制检测规范》

3）、欧洲 172 号辐射防护标准(SEDENTEXCT)

4）、IEC 61223-3-4，IEC 61223-3-5，CE 认证

2.技术参数

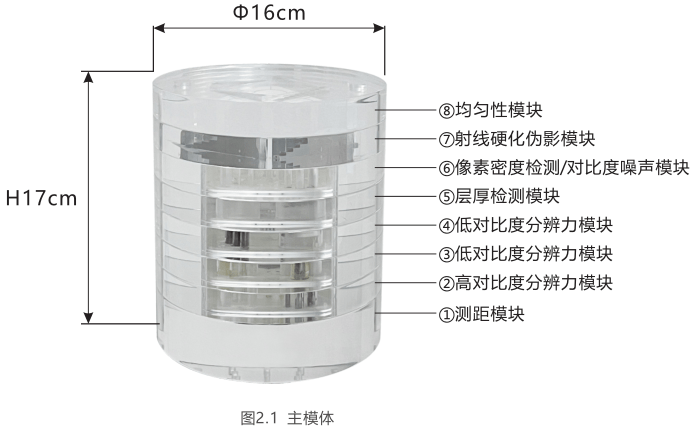

2.1. 主模体

2.1.1 圆柱体直径 16cm，总高度 17cm，材质：聚甲基丙烯酸甲酯(PMMA)。

2.1.2 圆柱体里包含 8 个模块，每种模块高度 20mm，具备不同检测功能，这种小巧简便的结构可以在检测不同位置时实现最小的 FOV。

2.1.3 8 个模块分别是：高对比度分辨力模块 1 块，低对比度分辨力模块 2 块，均匀性模块 1 块，测距误差模块 1 块，层厚模块 1 块，像素密度/对比度噪声模块 1 块，射线硬化伪影模块 1 块。

3.检测模块

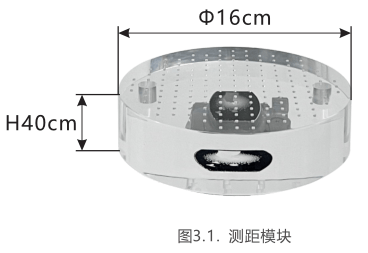

3.1. 测距模块

一块均质 PMMA 板，在 7 块检测模块下面，包含 2mm 直径，3mm 深的孔，呈 10mm间隔均匀倾斜矩阵排列。能提供横断面上 150 mm 的距离指示。模块直径为16cm，高度为40mm。

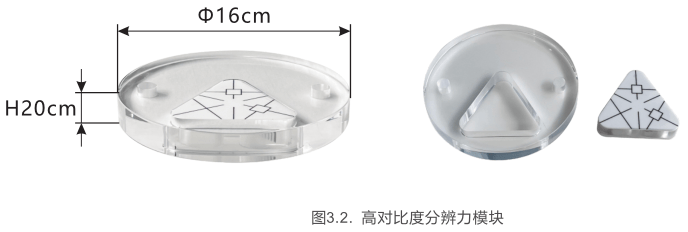

3.2. 高对比度分辨力模块

1) 横断面、冠状面线对范围—1.0，1.7，2.0，2.5，2.8，4.0，5.0LP/mm。

2) 矢状面线对范围—1.0，1.7，2.0，2.5，2.8，4.0，5.0LP/mm。

3) 误差±10%。

4) 直径为16cm，高度为20mm的 PMMA。

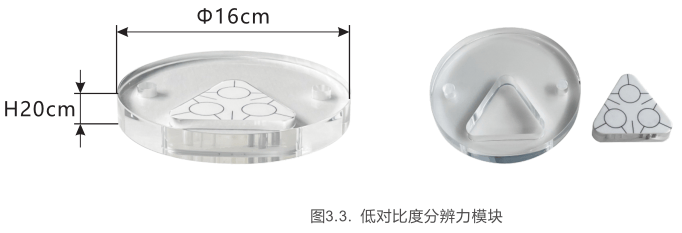

3.3. 低对比度分辨力模块

材质：聚甲醛树脂(DELRIN)，低密度聚乙烯(LDPE)，铝，PTFE，空气和 PMMA 等效水。

在横断面上的直径分别为：1.0，2.0，3.0，4.0，5.0，6.0 mm。

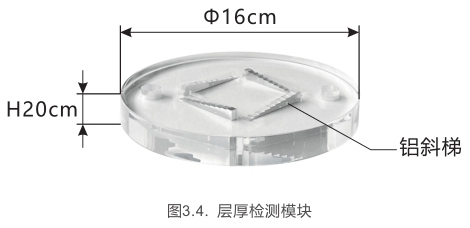

3.4. 层厚检测模块

模块 20mm 厚，嵌有两对铝斜梯，并在方形顶点区域嵌入空的插入棒和定位标记，用于层厚和几何结构细节评估和激光定位校准。

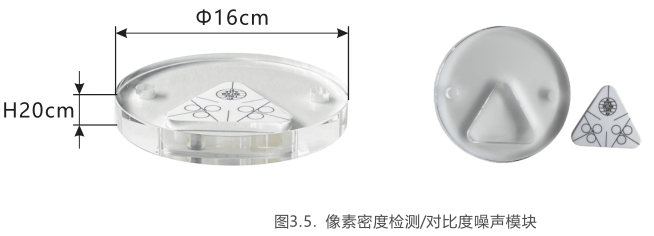

3.5. 像素密度检测/对比度噪声模块

10mm 插入棒，材质：铝，PTFE，聚甲醛树脂(DELRIN)，低密度聚乙烯(LDPE)，空气和 PMMA 等效水， 用于像素强度/HU值的检测。

叠加 5 个 20mm直径的对比噪声比圆盘，材 质：铝，PTFE，聚甲醛树脂(DELRIN)，低密度聚乙烯(LDPE)，空气。

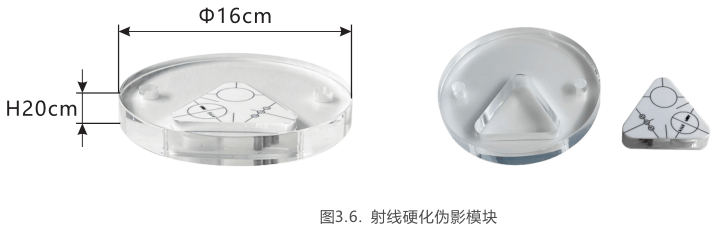

3.6. 射线硬化伪影模块

3根 5.0mm 直径的钛(Ti)插入棒嵌在 PMMA 基底中验证金属伪影，包含 2 个函数检测模块：

1) 线性分布函数(LSF) - PTFE/PMMA 接口。

2) 点分布函数(PSF)—在空气中含有 0.25mm 不锈钢金属丝。

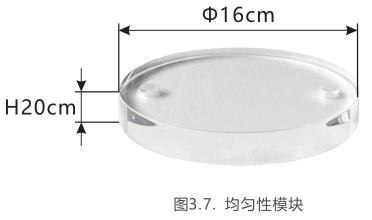

3.7. 均匀性模块

一块均质 PMMA 板， 直径：16cm，高度为 20mm 的 PMMA。

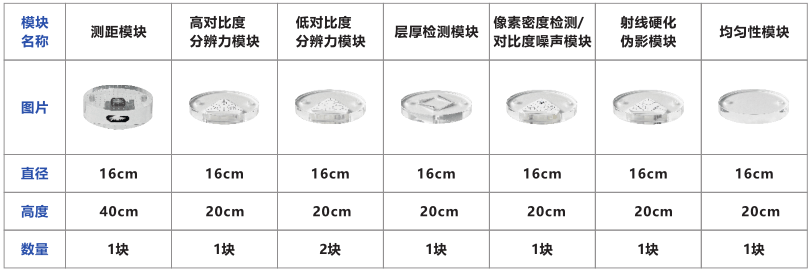

表1 模体参数

4.模体外围表面边缘带有定位槽， 辅助定位。

5.带有水平仪的支架可以根据检测位置需要准确定位模体。

6.便携仪器箱放置所有模体，方便携带。

在医疗质控的征途上，Delta德尔塔仪器始终以技术创新为引擎，以临床需求为导向。我们的牙科CBCT性能检测模体不仅是一套工具，更是对精准医疗的承诺。 未来，我们将持续深耕医学影像质控领域，以智能化、定制化服务赋能行业发展。让我们携手，以精准影像守护每一份微笑，以科学质控定义行业新标杆。
