电池分压电阻检测不准的原因

锂电池的电压和电量（SOC，State of Charge）之间的关系不是线性的，而是一个S形（Sigmoid）曲线，但在某些特定应用中可以近似看作线性关系进行估算：100%电量对应电池电压是4.2V       0%电量对应电池电压是3.5V

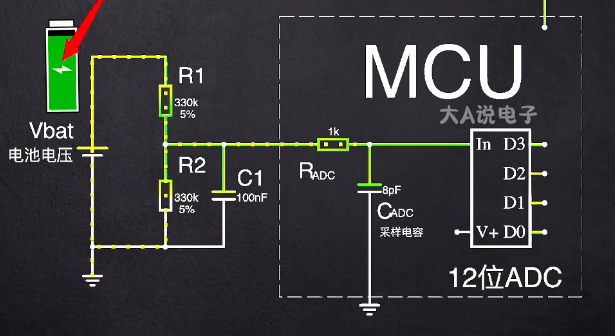

上图电路的三个问题：

1.R1和R2的阻值

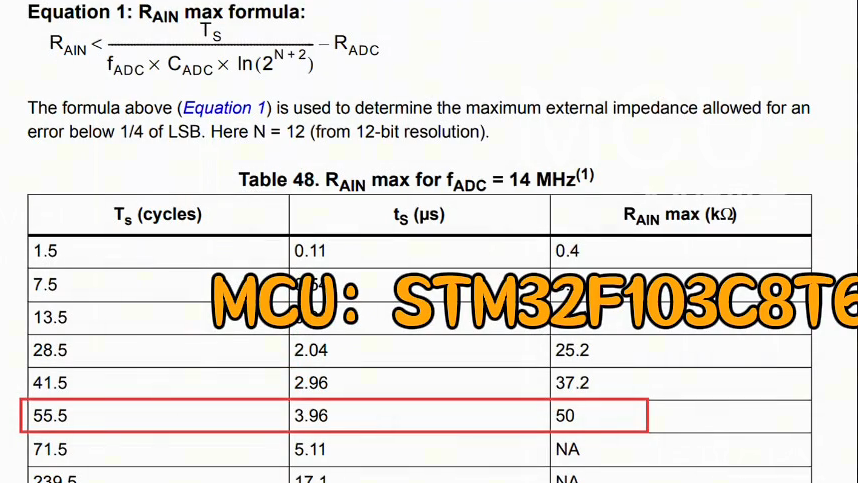

分压电阻太小导致功耗增加，若电阻太大,MCU的阻抗会影响到分压采样。所以R1和R2阻值大小的选取原则是查看一下MCU的IO阻抗大小，查表可知，IO外部的总阻抗小于50K就可以。

整改：将原先的330K电阻换成90K电阻

另一种方法是：加一个电压跟随器，但是会增加成本，视情况而定。

2.电阻精度不好

换成精度为1%精度的电阻，可以提高测量精度

3.电容C1的选取

电容 C1 的作用：

低通滤波：滤除高频噪声，避免干扰ADC采样。

加速稳定：在ADC采样瞬间，为采样电容（8pF）快速充放电，减少电压建立时间。

经验值：通常取 10nF~1μF

在sample阶段，R1和R2的电阻大小并没有那么关键。因为sample的时间非常短，这时候电荷是从C1转移到Cadc，所以在采样参数设置得当的情况下，实际可以把R1和R2拉的很大从而降低静态功耗。
