前言

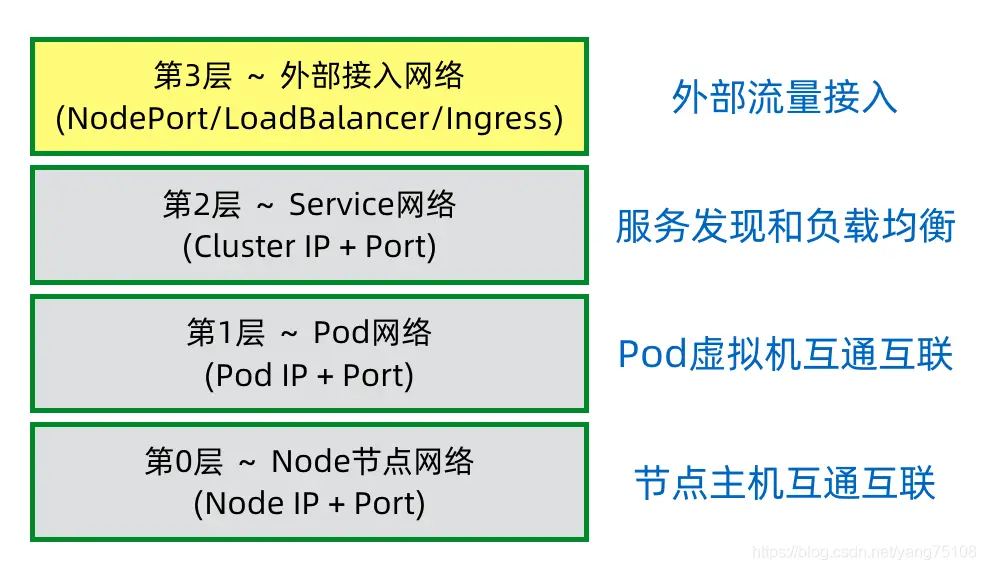

K8s是一个强大的平台，但它的网络比较复杂，涉及很多概念，例如Pod网络，Service网络，Cluster IPs，NodePort，LoadBalancer和Ingress等等。为了帮助大家理解，模仿TCP/IP协议栈，我把K8s的网络分解为四个抽象层，从0到3，除了第0层，每一层都是构建于前一层之上。
第0层Node节点网络比较好理解，也就是保证K8s节点(物理或虚拟机)之间能够正常IP寻址和互通的网络，这个一般由底层(公有云或数据中心)网络基础设施支持。本文主要介绍第1到3层网络。
Pod网络概念模型

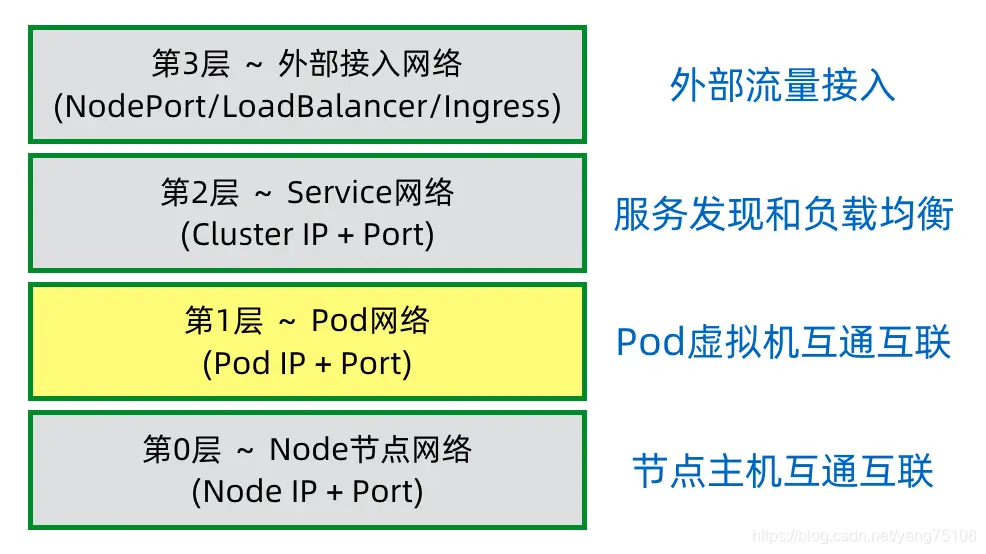

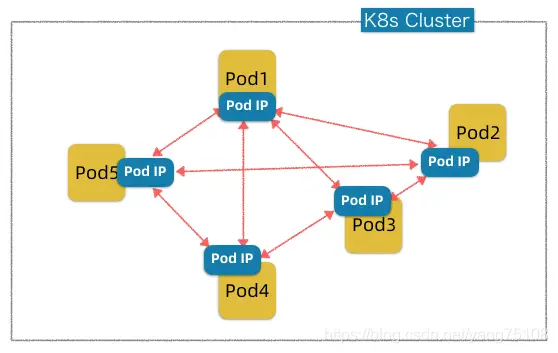

Pod相当于是K8s云平台中的虚拟机，它是K8s的基本调度单位。所谓Pod网络，就是能够保证K8s集群中的所有Pods(包括同一节点上的，也包括不同节点上的Pods)，逻辑上看起来都在同一个平面网络内，能够相互做IP寻址和通信的网络。
同一节点上的Pod网络
Pod中可以有多个容器，这些容器共享Pod的网络栈和其它资源如Volume。共享网络栈意味着容器可以通过localhost相互访问，但同一端口上不能同时开启服务。

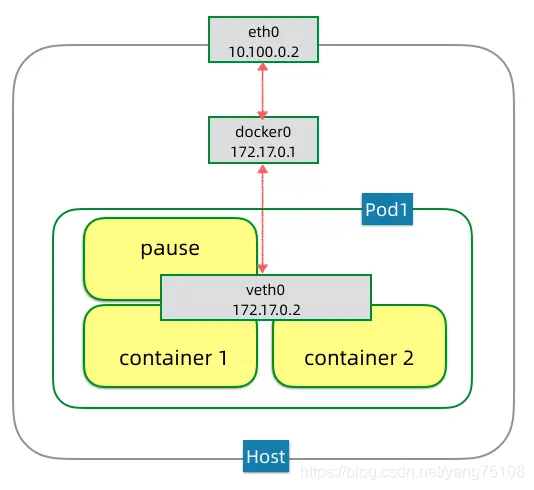

同一节点上的Pod网络依赖于3个关键网络设备：
- eth0：节点主机网卡
- docker0：虚拟网桥，相当于虚拟交换机
- veth0：Pod的虚拟网卡
Pod的IP由docker0网桥分配，例如：
- docker0网桥IP：172.17.0.1
- Pod1 IP：172.17.0.2
- Pod2 IP：172.17.0.3
在同一网段内，这些Pods可以进行IP寻址和互通。
不同节点间的Pod网络
不同节点间的Pod网络互通主要有两种方案：
-
路由方案

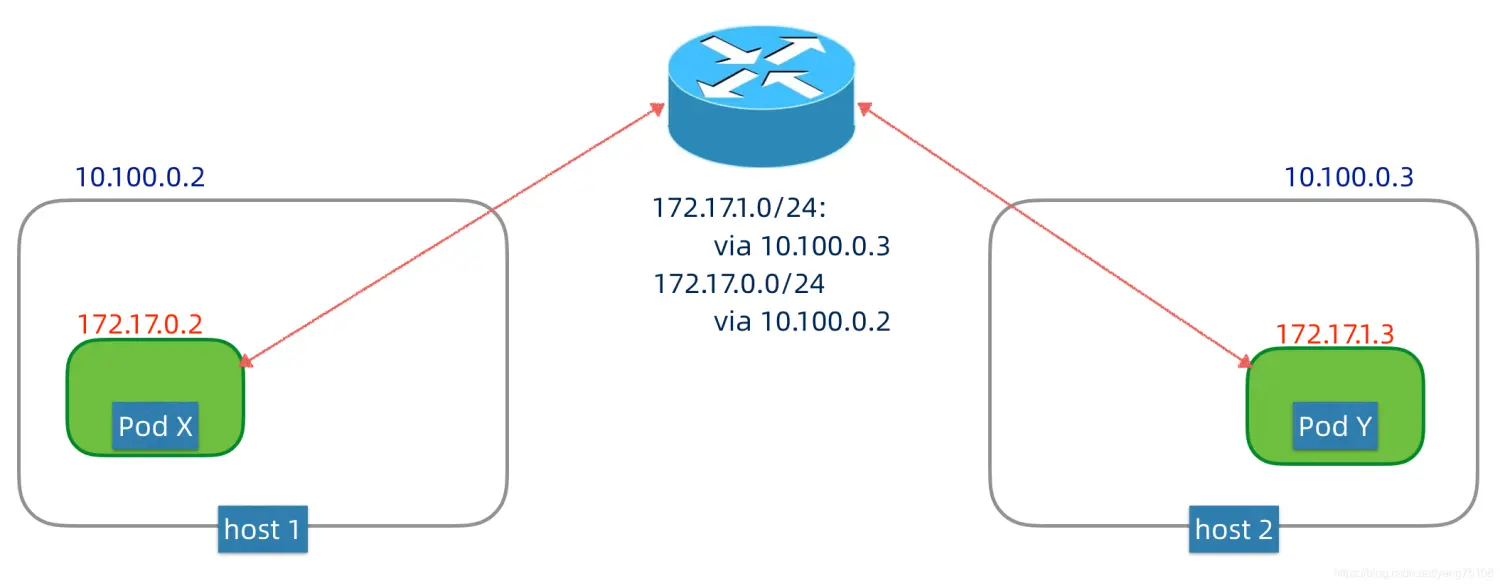

通过配置路由器支持Pod网络的转发。 -
覆盖网络方案

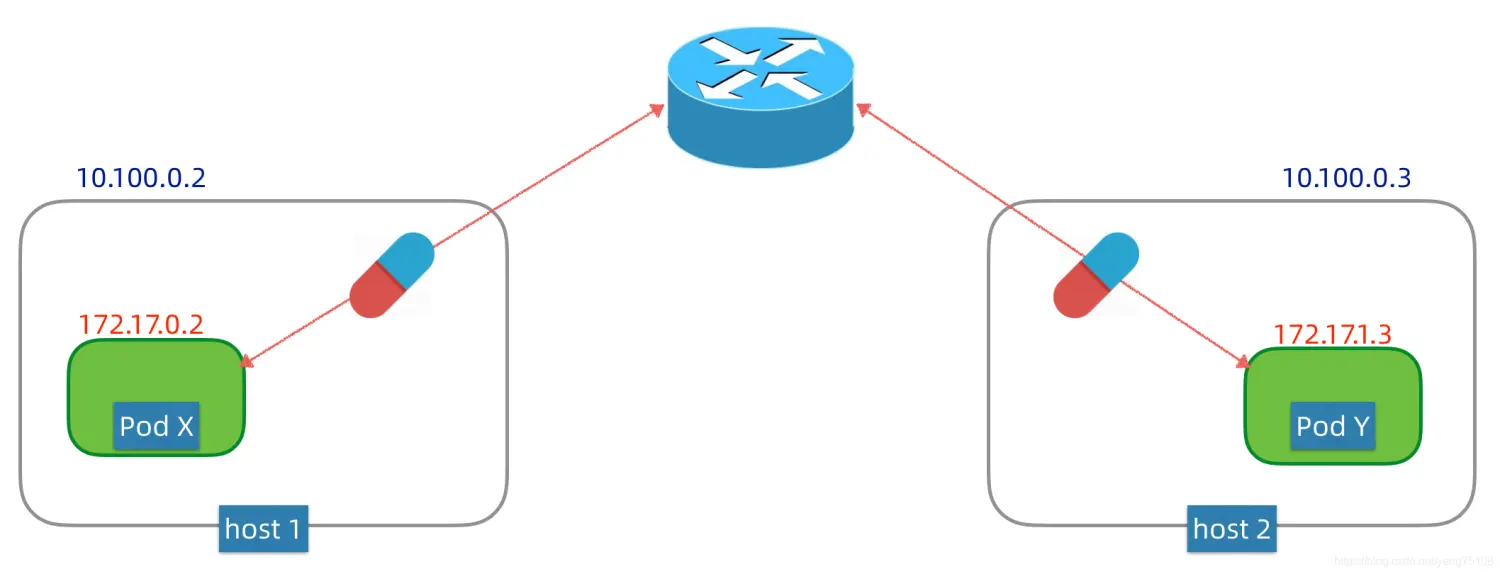

采用隧道封包技术，如flannel/weavenet等。
CNI简介

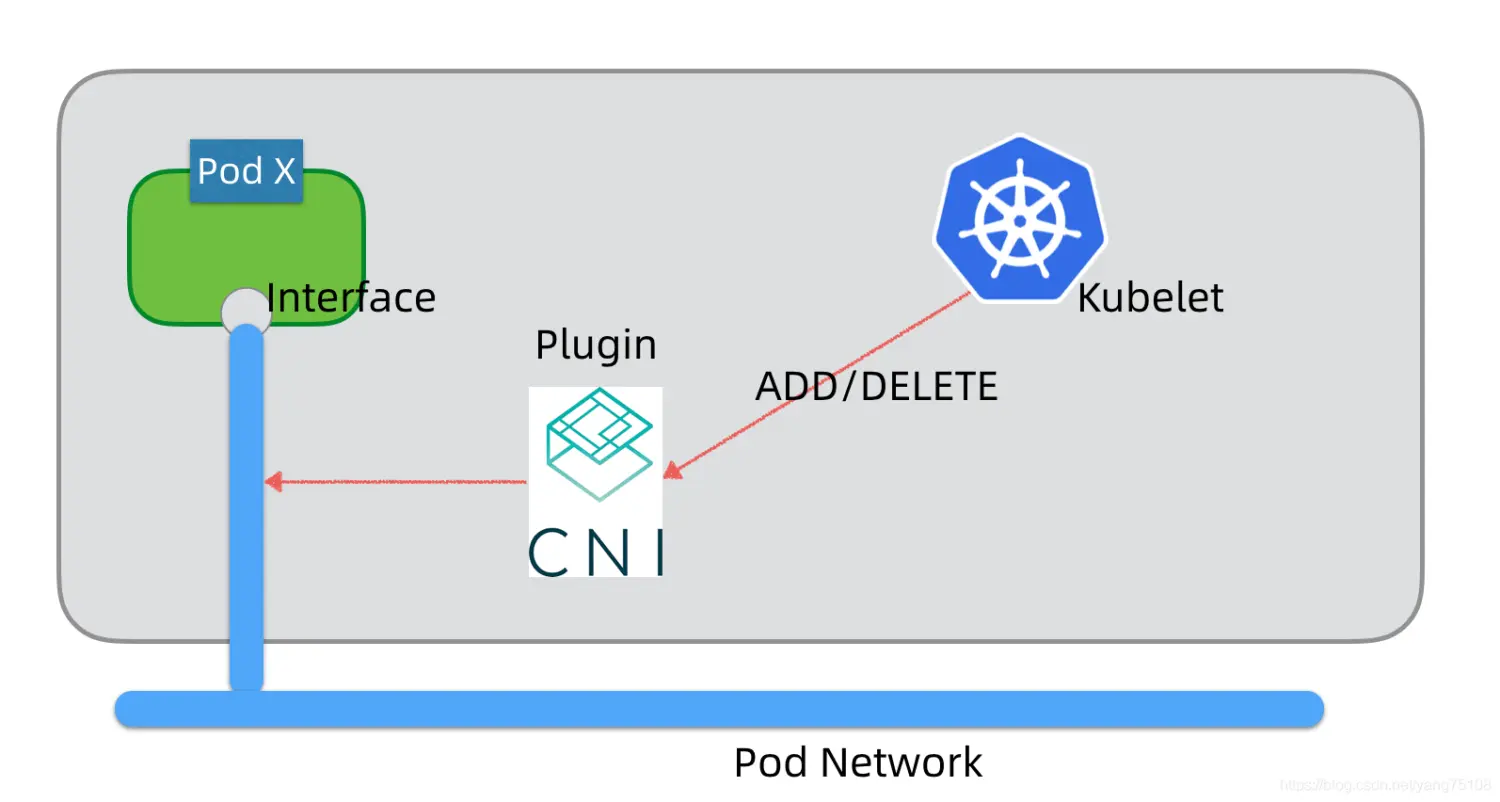

CNI(Container Network Interface)是K8s的Pod网络集成标准，不同的Pod网络技术可以通过CNI插件形式和K8s进行集成。
小结
- K8s网络分四层：节点网络、Pod网络、Service网络、外部接入网络
- 节点内Pod网络依赖虚拟网桥和虚拟网卡
- 节点间Pod网络可采用路由方案或覆盖网络方案
- CNI是Pod网络集成标准
Service网络
Service网络主要解决服务发现和负载均衡问题。
服务发现技术演进
-

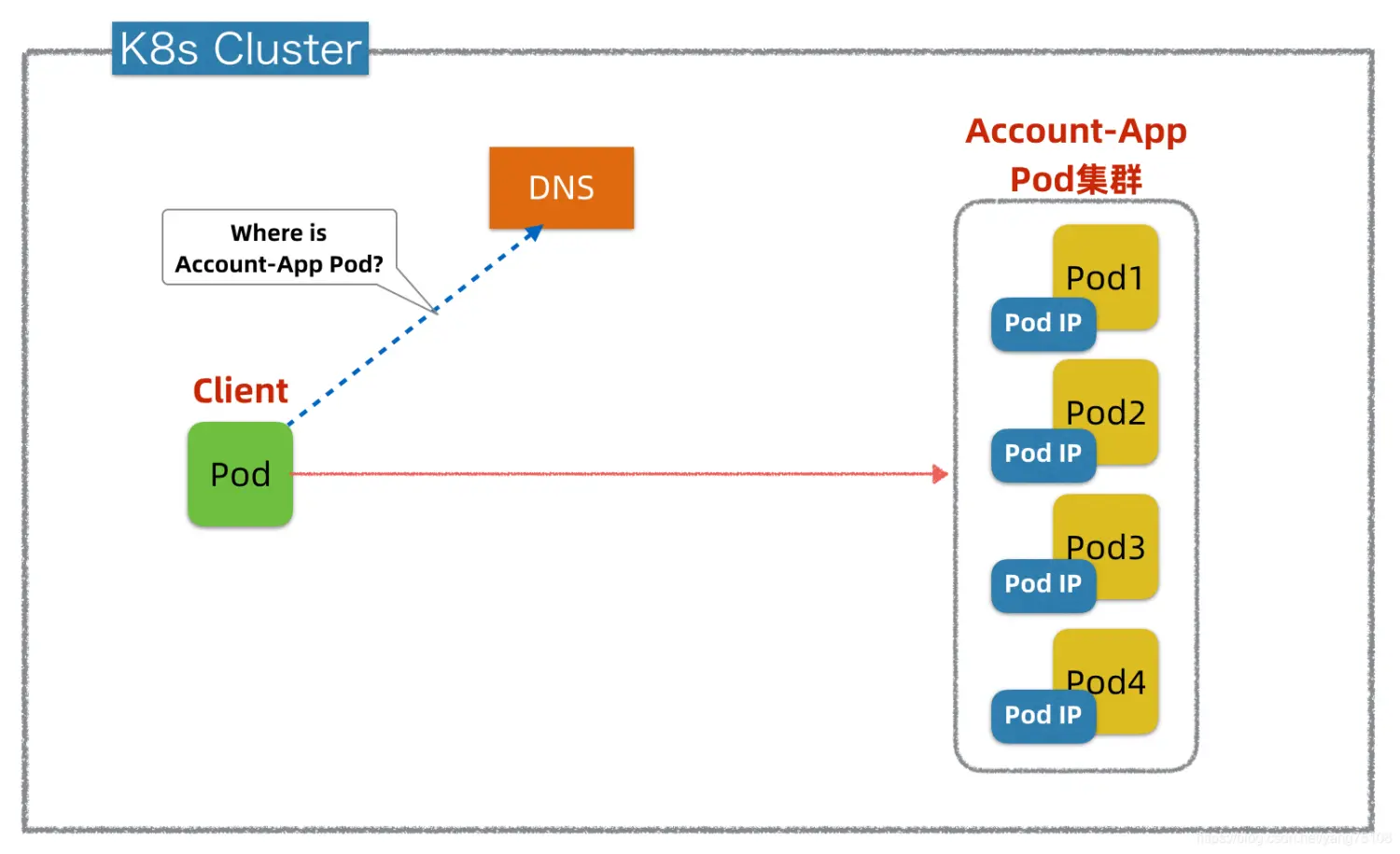

DNS方案
-

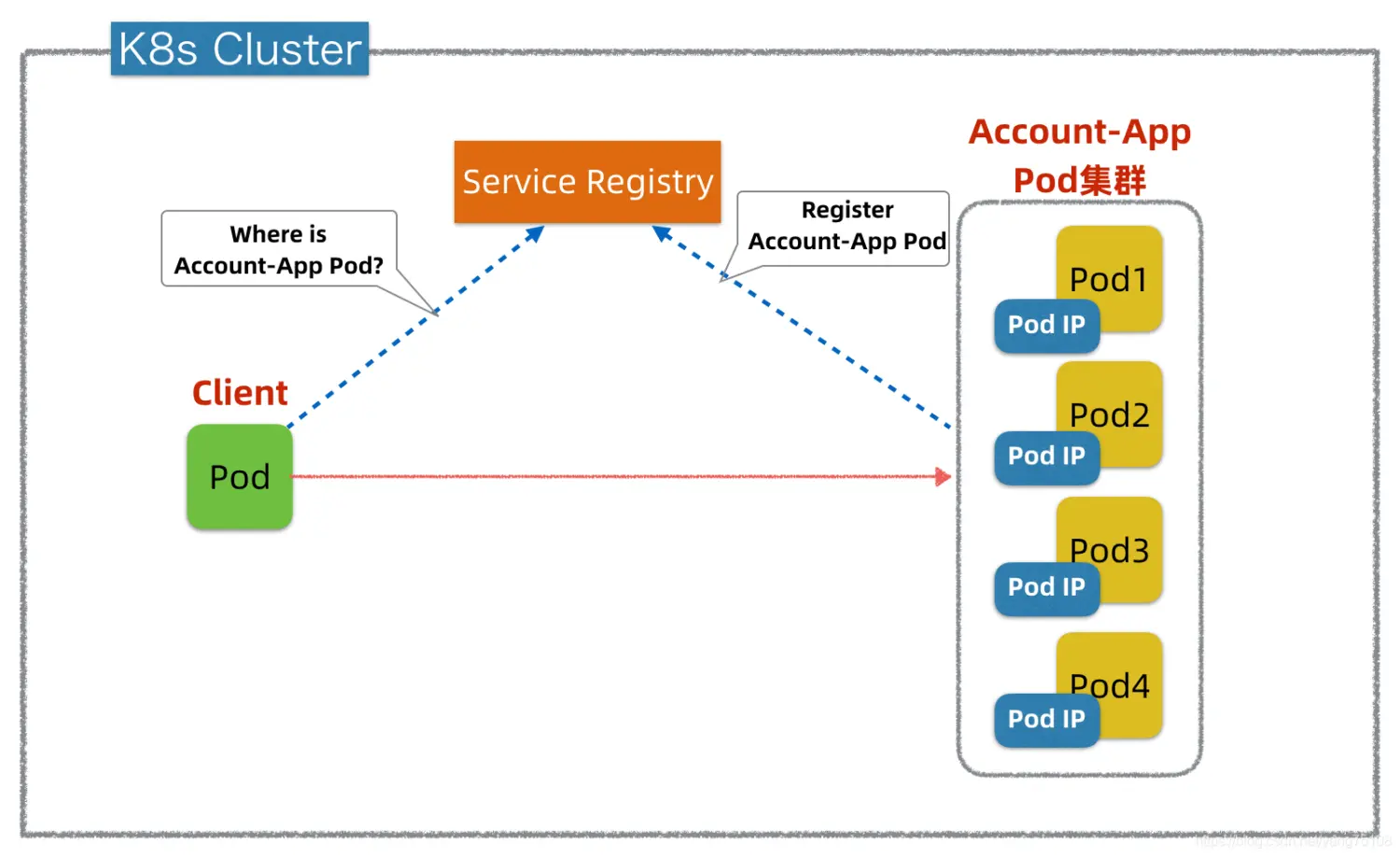

Service Registry方案
K8s的Service网络原理

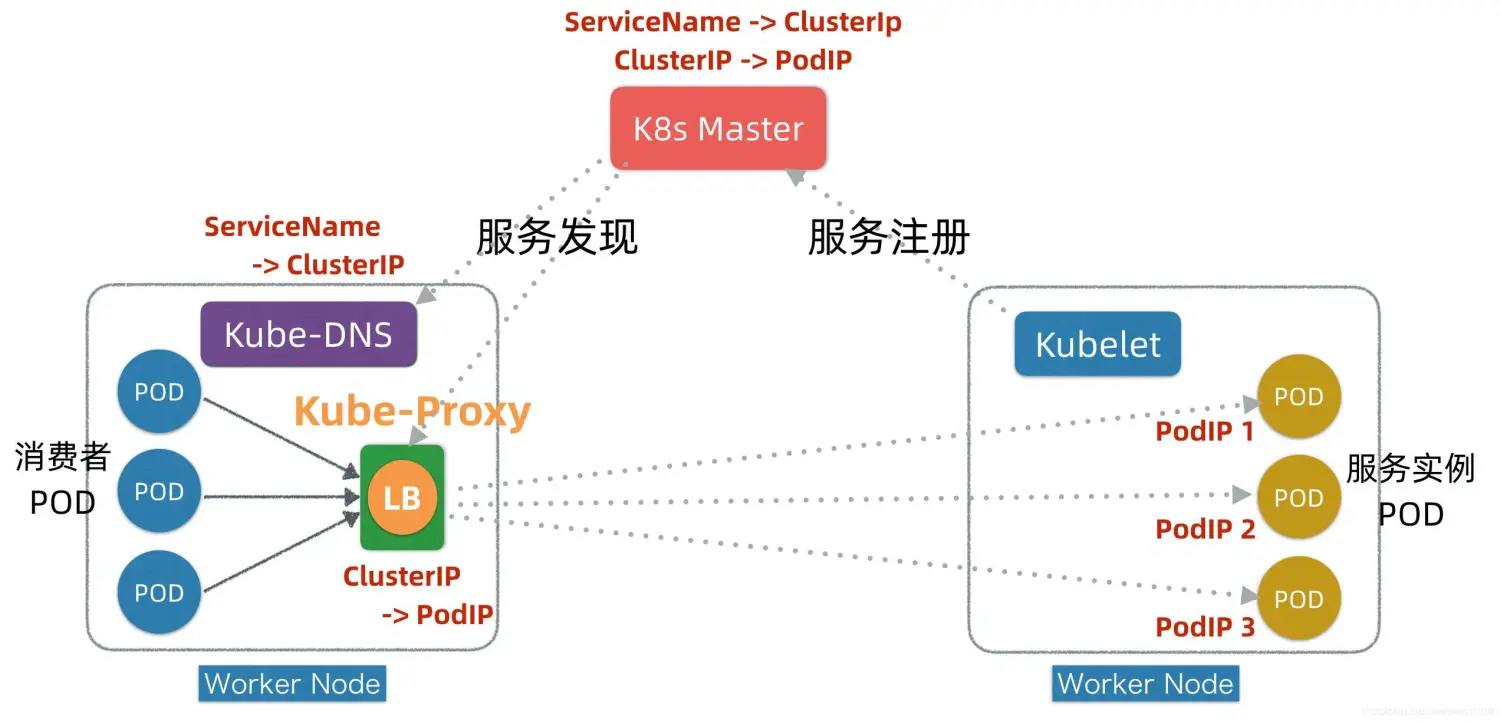

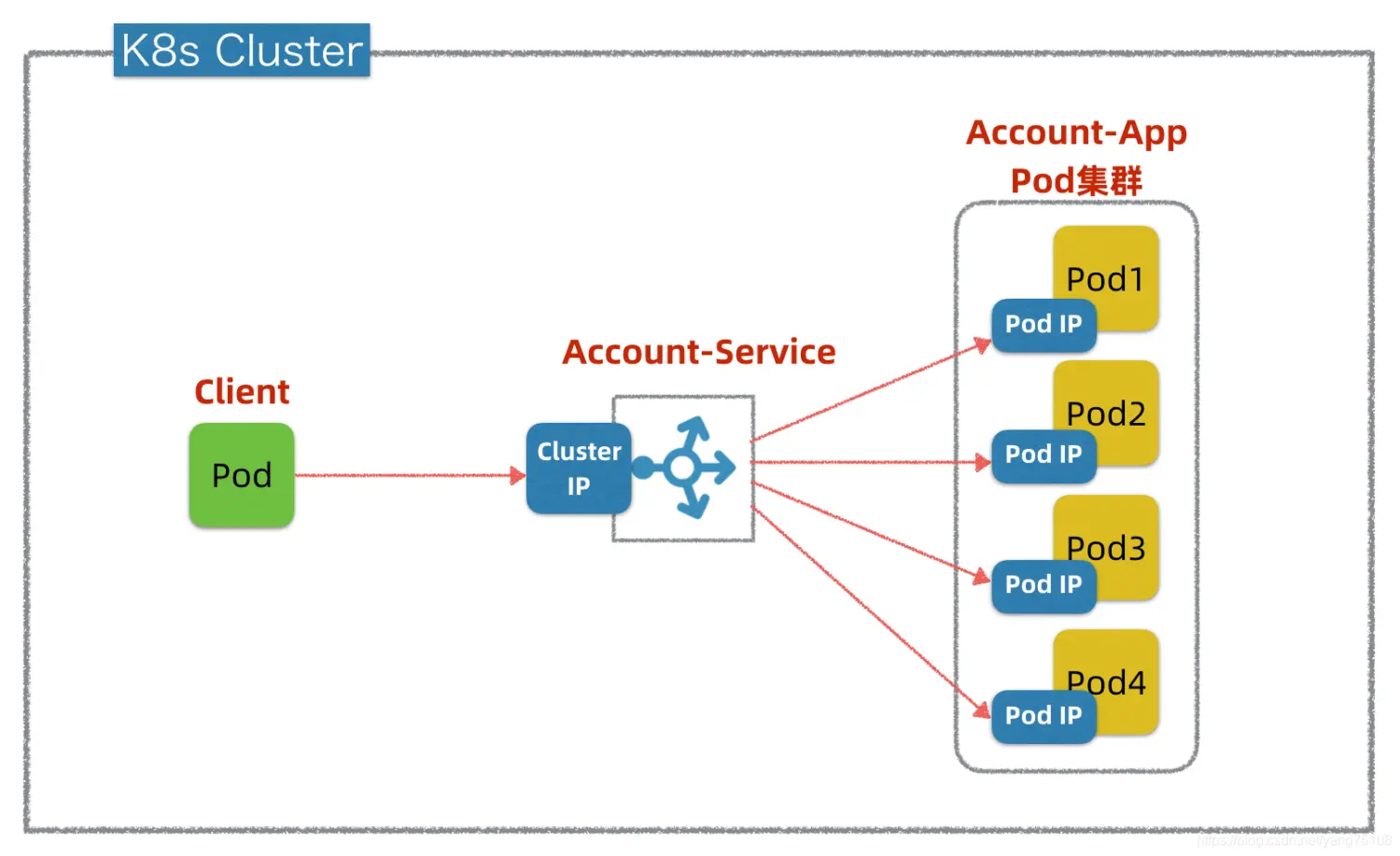

K8s通过ServiceName+ClusterIP统一屏蔽服务发现和负载均衡。
关键组件：
- Kubelet：负责启动Pod实例并向Master注册
- Kube-Proxy：监听Master，修改iptables规则
- Kube-DNS：实现ServiceName->ClusterIP映射
总结
- Service网络解决服务发现和负载均衡
- ClusterIP统一屏蔽服务发现和负载均衡
- 客户端通过Kube-Proxy + iptables转发实现
- 现代微服务发现机制和传统Linux内核机制的结合
外部接入网络
K8s通过NodePort、LoadBalancer和Ingress等方式将内部服务暴露到外部网络。
NodePort

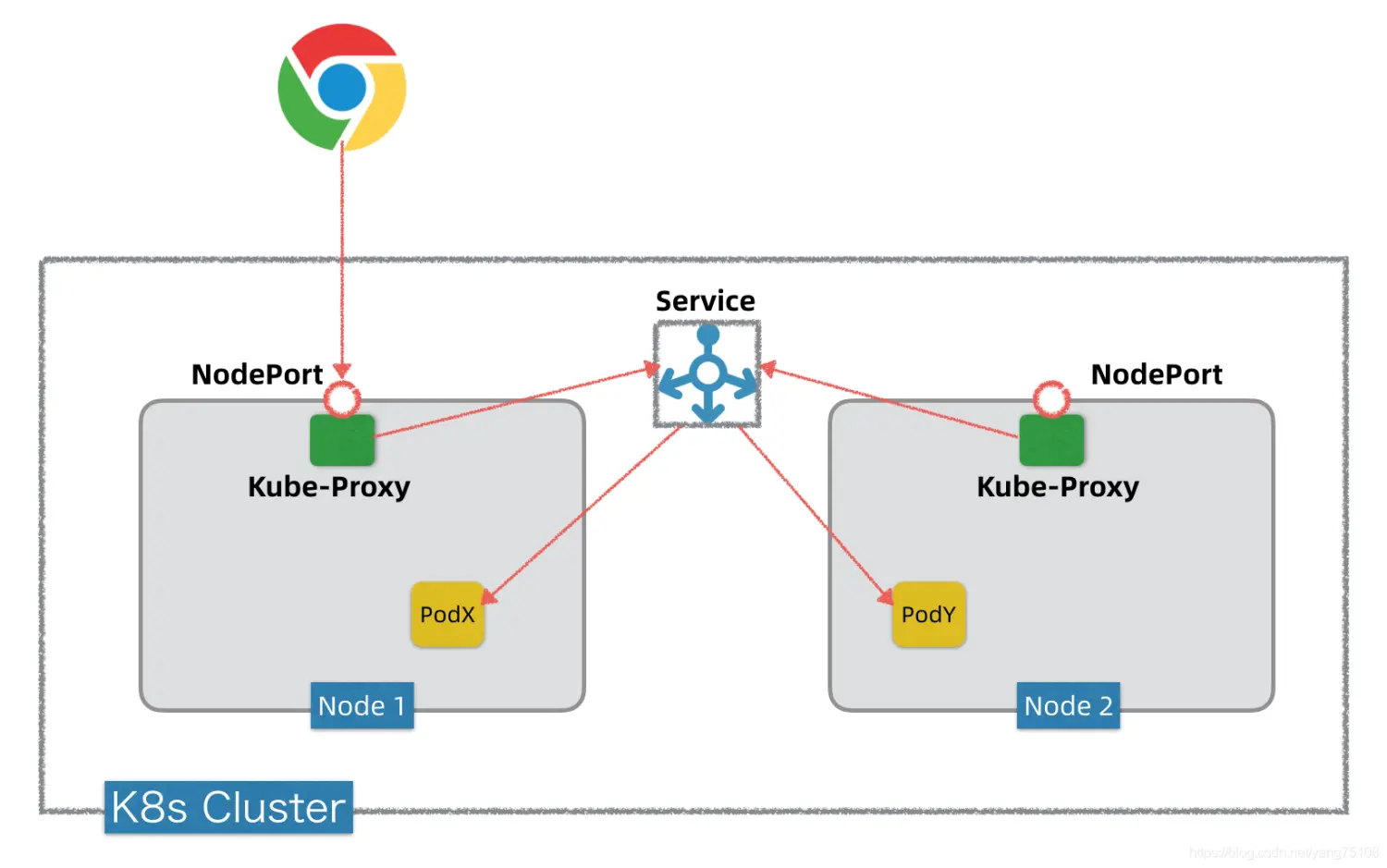

通过Kube-Proxy在节点上暴露一个监听端口，将K8s内部服务暴露出去。
LoadBalancer

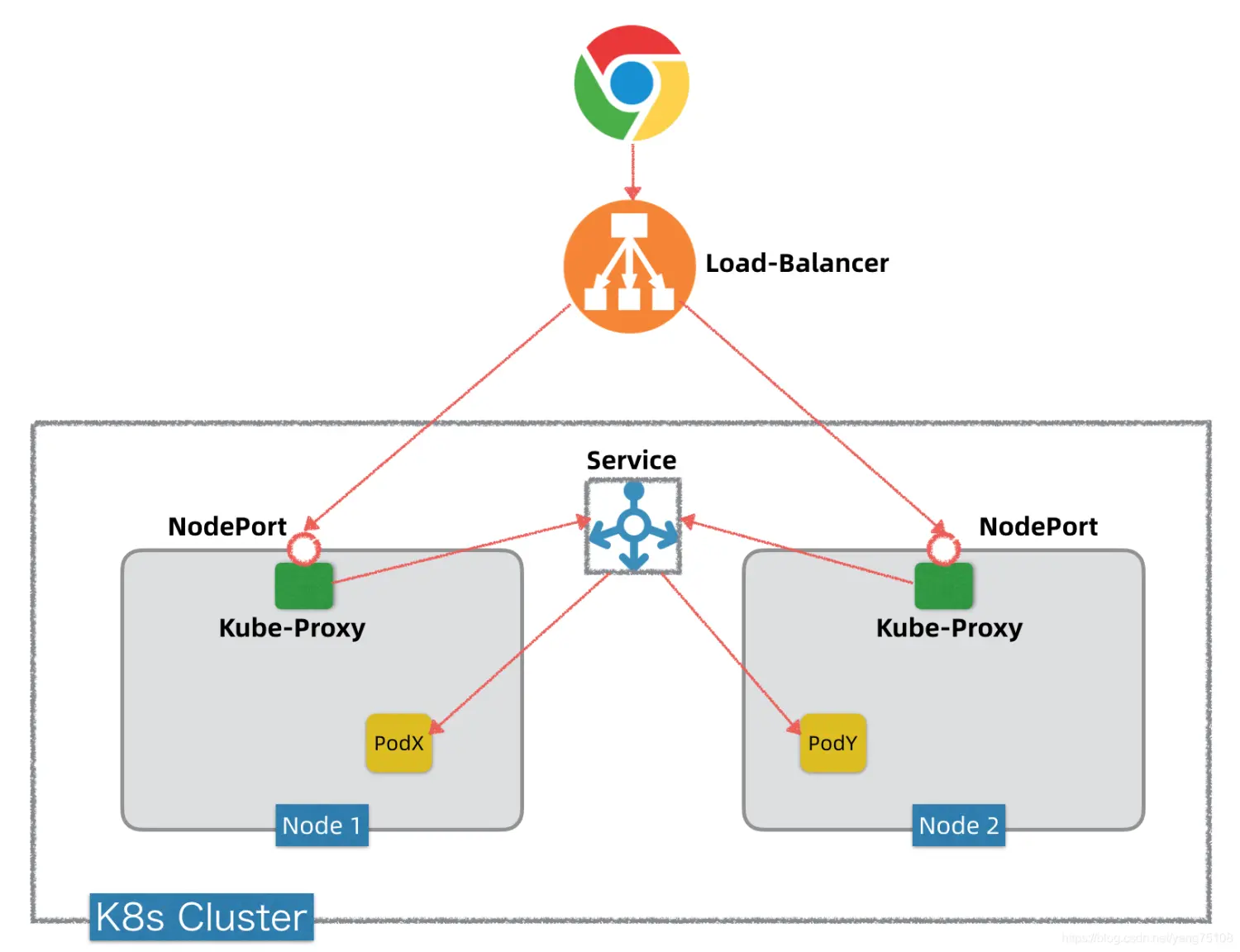

在NodePort基础上引入负载均衡器。
Ingress

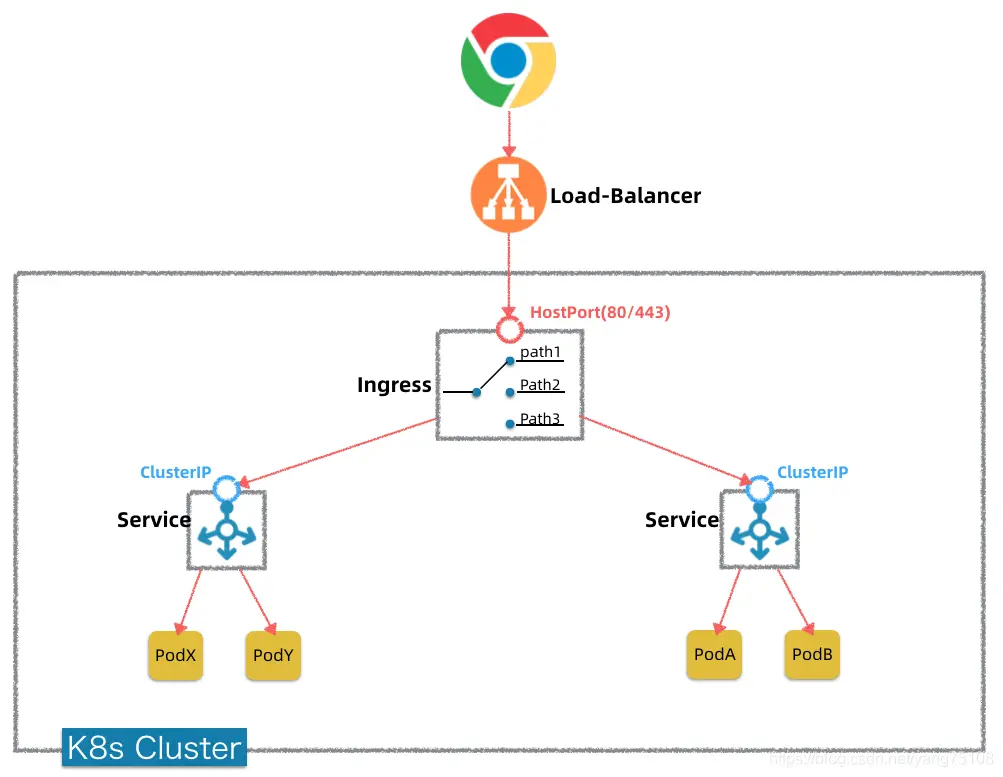

在K8s内部部署反向代理服务，通过一个LB暴露多个服务。
Kubectl Proxy & Port Forward

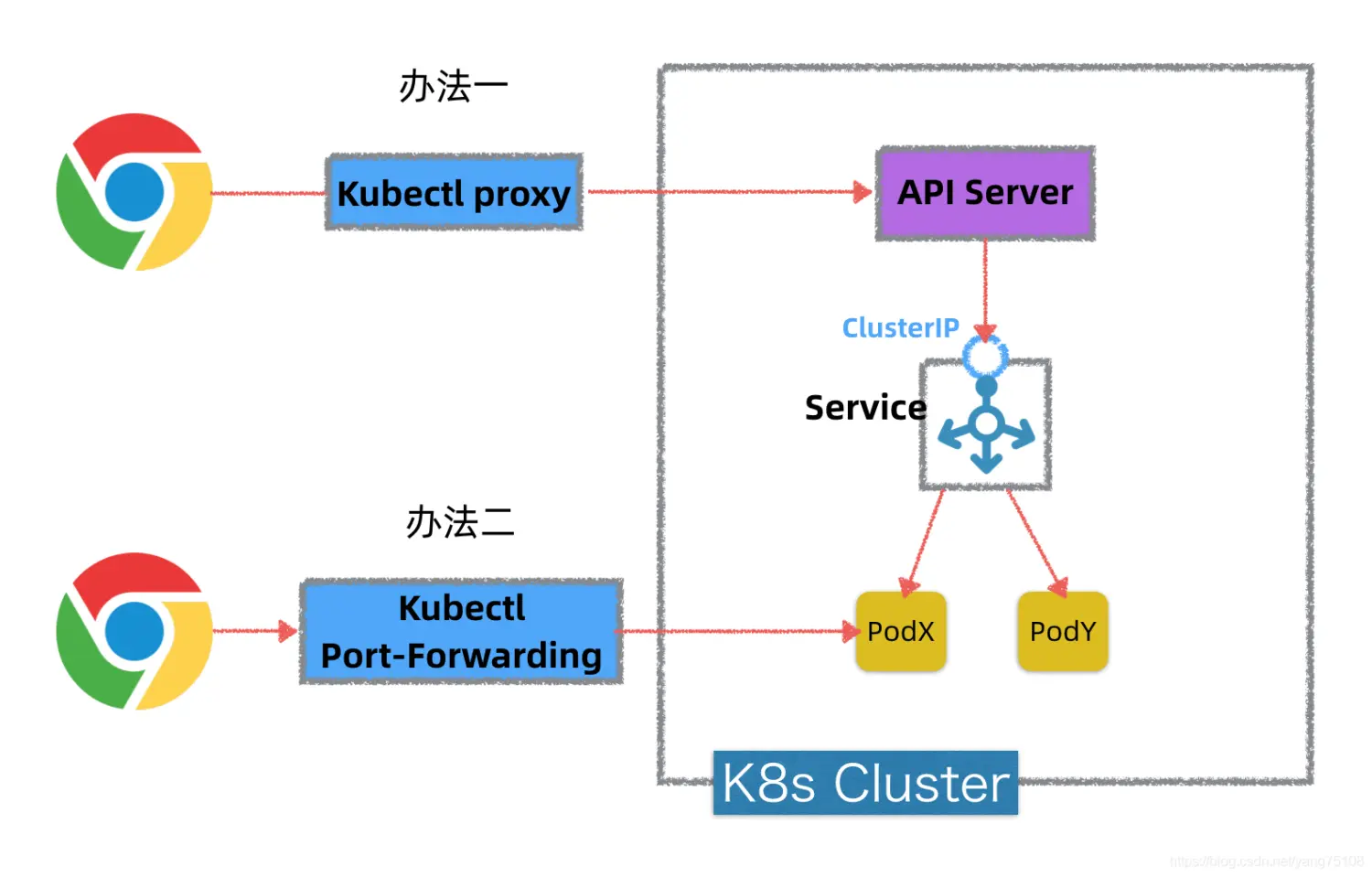

本地调试K8s服务的简易方法：
- kubectl proxy
- kubectl port-forward
- kubectl exec
总结
- NodePort是基础，LoadBalancer依赖NodePort
- LoadBalancer提供公网访问支持
- Ingress通过反向代理暴露多个服务
- Service发布type：
- ClusterIP：仅内部访问
- NodePort：通过NodePort暴露
- LoadBalancer：通过LoadBalancer暴露
