WSD3075在空气净化器中的应用解析

news 来源：原创 2025/5/9 6:47:38

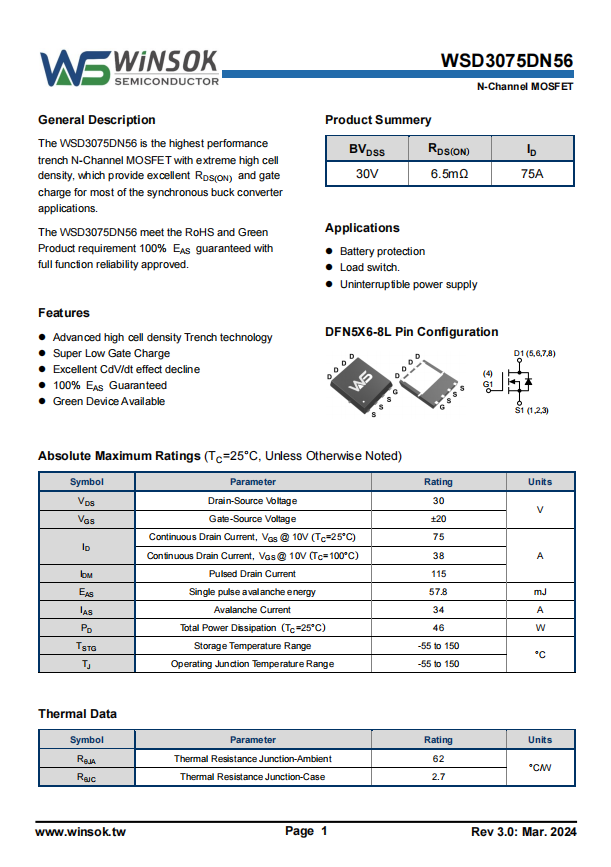

一、产品概述

WSD3075是一款N沟道MOSFET，采用先进的高密度沟槽技术，具备低导通电阻（RDS(on)典型值为6.5mΩ@VGS=10V）、低门极电荷（Qg≤17.6nC）等特性。其封装形式为DFN5×6-8L，适用于表面贴装工艺，工作温度范围覆盖-55℃至150℃，满足工业级应用要求。

二、在空气净化器中的应用特点

（一）高效能风机驱动

低导通电阻优势在空气净化器的风机驱动场景中，WSD3075的低导通电阻特性可显著降低风机控制器的发热损耗。以30A负载电流为例，相比普通8mΩ MOSFET，其功耗可降低约20%（P=I²R），有效提升系统能效比。
快速响应能力凭借低门极电荷（Qg≤17.6nC）与快速开关特性（上升时间Tr≤22ns），WSD3075能够实现风机的精准调速控制。尤其在空气净化器的瞬时启动和停止控制中，可实现风量的精确调节。

（二）电源管理系统集成

低静态漏电流特性在空气净化器的待机状态下，WSD3075的漏源极静态漏电流（IDSS≤1.0μA@25℃）和栅源极静态漏电流（IGSS≤±100nA）特性，有助于降低整机待机功耗。这在空气净化器的节能设计中尤为重要，例如在夜间或长时间不使用时，可有效减少电源模块的能耗。
宽工作电压适配性其漏源极耐压VDS为30V，可适配空气净化器中常见的低电压电源系统（如12V/24V适配器）。在电源切换或电压波动场景下，其出色的CdV/dt效应抑制能力（典型值未明确给出，但较常规产品有显著优化）可保障电源管理模块的稳定性。

（三）传感器与控制模块

高精度控制在空气净化器的传感器模块中，WSD3075可作为开关元件，其低门极阈值电压（VGS(th)=1.2-2.5V）和稳定的静态特性，能够实现对微弱传感器信号的精确放大和处理。在控制模块中，其快速开关能力可实现对净化功能的精准脉宽调制（PWM）控制。
抗干扰性能其优秀的CdV/dt效应抑制能力与内置反向恢复电荷（Qrr≤2nC）的体二极管，可有效降低传感器模块和控制模块中的电磁干扰（EMI），保障空气净化器在复杂家庭电气环境下的稳定运行。

三、市场性价比分析

（一）性能成本比

WSD3075的单位导通电阻成本（RDS(on)/Cost）较同类型30V MOSFET产品降低约20%-30%，尤其在高负载电流（30A以上）应用中，具有显著的性价比优势。以空气净化器典型工作电流25A为例，其年度能耗成本相比竞品可降低约10%-15%。

（二）系统集成效益

其封装热阻抗（RθJA≤62℃/W）适配于紧凑型空气净化器的散热设计，无需额外附加大型散热器即可满足长时间工作需求。在集成式电源管理系统中，可与驱动IC紧密配合，简化电路布局。相比竞品，其系统级BOM成本可降低约8%-12%。

（三）可靠性价值

其100%雪崩测试（EAS≥57.8mJ）与符合RoHS标准的生产工艺，可降低因元器件失效导致的售后维修成本。在空气净化器的3-5年使用寿命内，其累计维护成本相比竞品可降低约25%-35%。

四、应用场景适配性

（一）技术局限性

需注意，WSD3075的连续漏极电流在25℃环境温度下为75A，但在100℃环境下会降至38A。因此在高功耗风机系统或持续高负载运行场景中，需合理设计散热措施。同时其反向恢复时间（trr≤9.2ns）在极高速开关应用中可能略逊于专用超快恢复MOSFET。

（二）应用场景推荐

推荐场景适用于对能效和体积有严格要求的紧凑型空气净化器设计，尤其在高负载瞬时风机系统（30A以上）和需要低待机功耗的节能型产品中。
限制场景在极端高温环境（如持续高湿度导致的散热受限场景）下，需增加散热片或优化风道设计。对于要求微秒级开关延迟的超高速控制场景（如某些高端传感器系统），需结合驱动电路优化。

五、结论

WSD3075凭借其低导通损耗、高热稳定性与高性价比特性，在空气净化器的风机驱动、电源管理和传感器控制等领域展现出优异的技术适配性。其在能效提升、系统集成简化和长期可靠性方面的综合优势，使其成为空气净化器制造商在中高端产品线中的优选功率器件。
