整理及仿真Xilinx的SRIO示例工程（高速收发器三十）
点击进入高速收发器系列文章导航界面
书接上N回，由于我对SRIO协议本身其实还不是特别了解，所以SRIO这部分一直没有继续写，这不CSDN官方的2024年度博客之星评选活动来了么。由于工作的几个项目都在最近回来了，根本没时间去写东西，不得不发以前的东西了。
2024年还是写了很多东西，2025年第一季度工作实在太忙，博客应该会从第二季度后持续更新。先打个广告，如果认为我的博客有帮助，最近这几天(2.14~2.20闭区间)可以帮我在CSDN的博客之星评选中投一下票，谢谢大家。
投票链接：https://www.csdn.net/blogstar2024/detail/225
同时谢谢已经为我投票的各位，下个季度开始会持续更新，最后可能会补齐一季度缺失的。
1、示例工程仿真
运行示例工程的仿真，结果如下所示，仿真大约需要140us才能跑完，需要耐心等待一会。

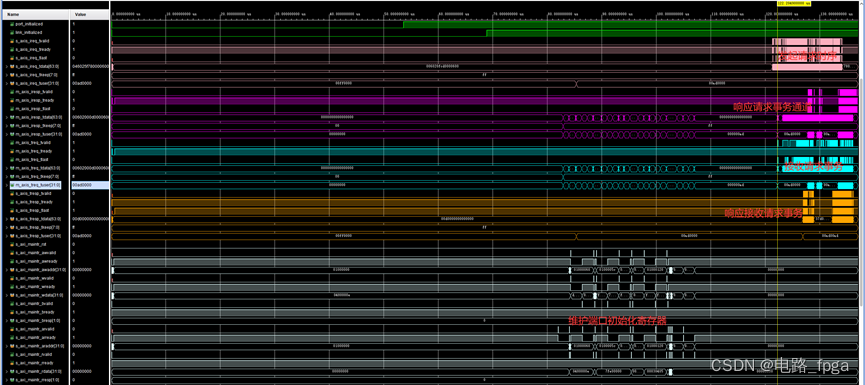

在收发数据之前，维护端口会先通过axi4_lite总线配置内部寄存器，之后才开始通信。

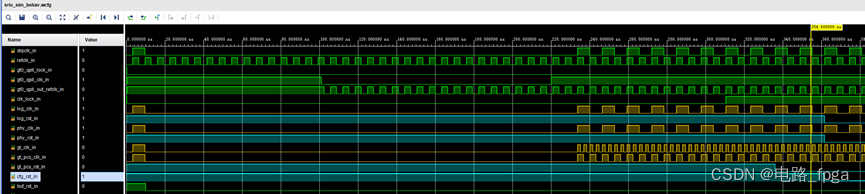

下图是复位时序，各个复位信号在各自时钟域下有效时间均大于4个时钟周期，符合前文的复位时序要求。

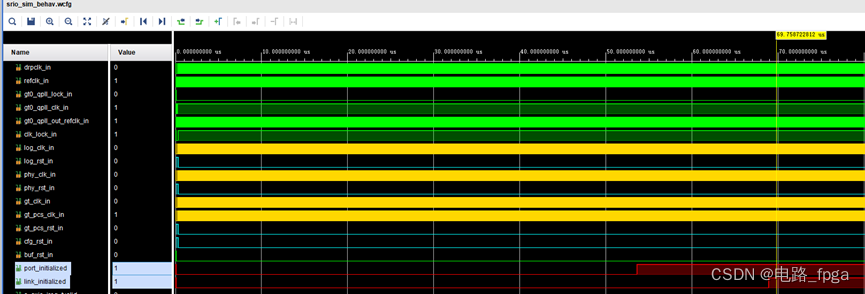

当port_initialized和link_initialized均拉高时，表示该IP复位初始化完成。如果在调试时这两个信号没有拉高，则应该查看时钟是否锁定，复位时序是否正常。
高速收发器0向高速收发器1发起第一个事务的时序如下所示。

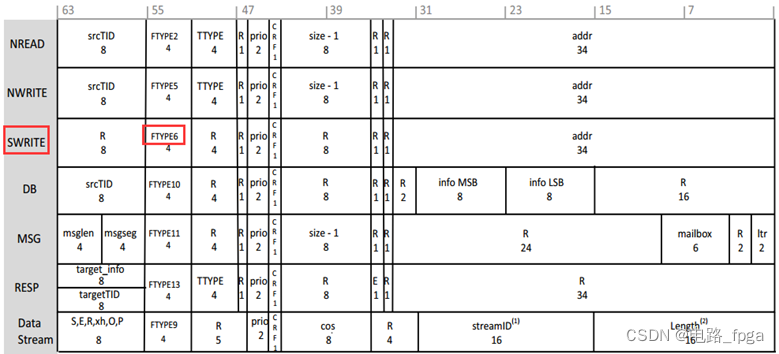

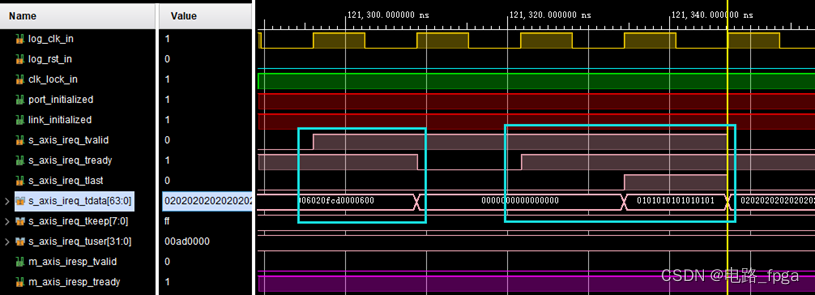

上图中包头为64’h006020fc_d0000600，参考下图Hello数据包格式可知，该帧头表示时优先级为1，长度为16字节的流写操作时序，发送的16字节数据为64’h00000000_00000000和64’h01010101_01010101。
由于流写操作不需要应答，因此在应答通道的数据有效指示信号并不会拉高，如下图所示。
由于在仿真时，例化了两个示例工程模块短接进行仿真，因此在实际仿真时，两个高速收发器的时序是一致的，两个高速收发器会通过各自的ireq向对方发起事务请求，因此只需要关注一个高速收发器的时序即可。
因为上述原因，在ireq发起的事务请求，会出现在treq端口上，如果该请求需要响应，则会通过tresp发出，然后响应数据包出现在iresp上。

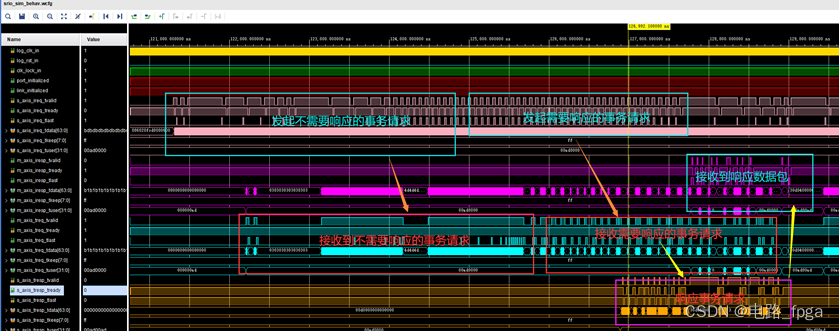

如下图所示，发起不需要响应的事务请求后会出现在接收事务请求通道上，如果发起需要响应的事务请求，则接收事务请求后，会返回响应信息，仿真的前一段时间发起的事务请求都是不需要响应的。

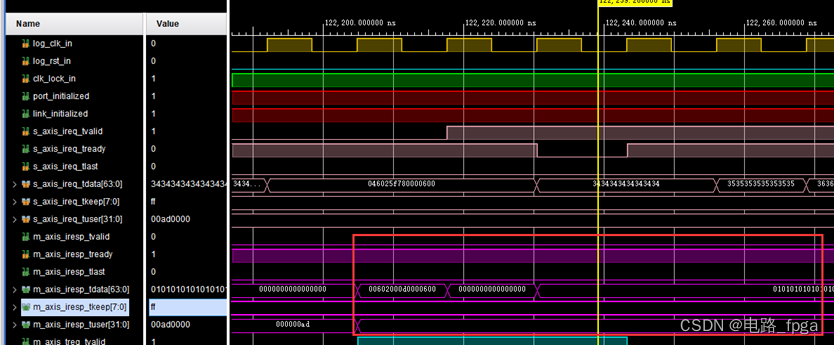

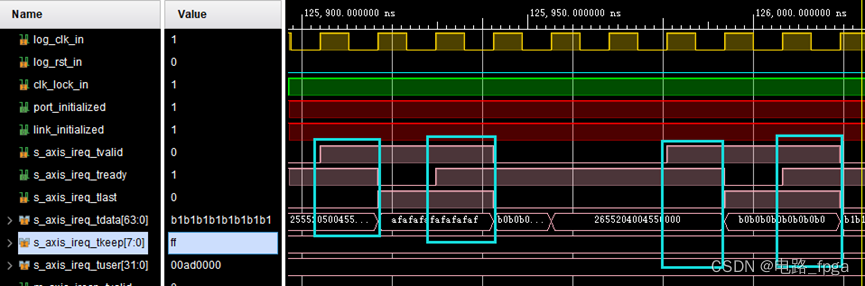

下图连续发送两个需要响应的请求事务时序，帧头数据为64’h25552050_04550002，后续发出的数据为64’hafafafaf_afafafaf。

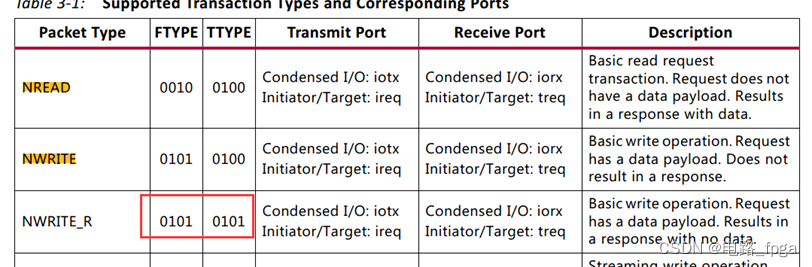

通过下表可知上数据包是带响应的写请求事务，接收端需要应答该数据包。

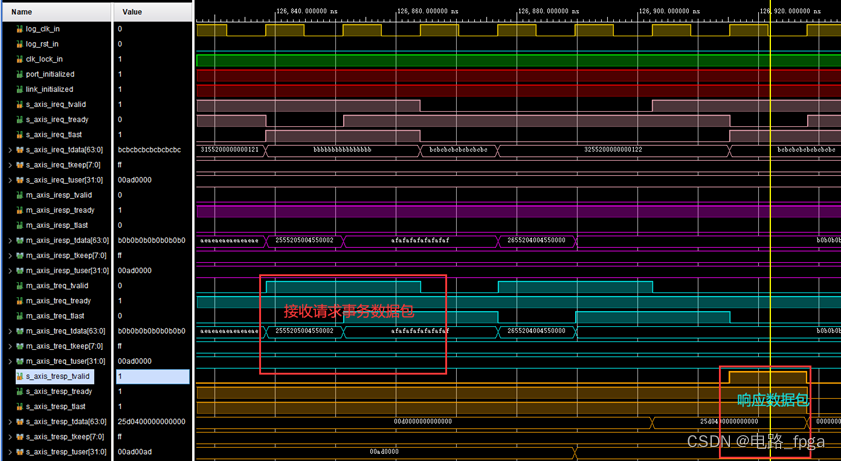

在接收事务响应端口接收到上述数据包和数据，然后在响应通道发送一个无数据的响应数据包。
通过以上方式查看示例工程的其余仿真时序即可，不再赘述。
2、整理示例工程
与前文一样，为了便于后续扩展，应该将官方的示例工程进行整理，将共享逻辑放到顶层模块中，便于后续扩展高速收发器。

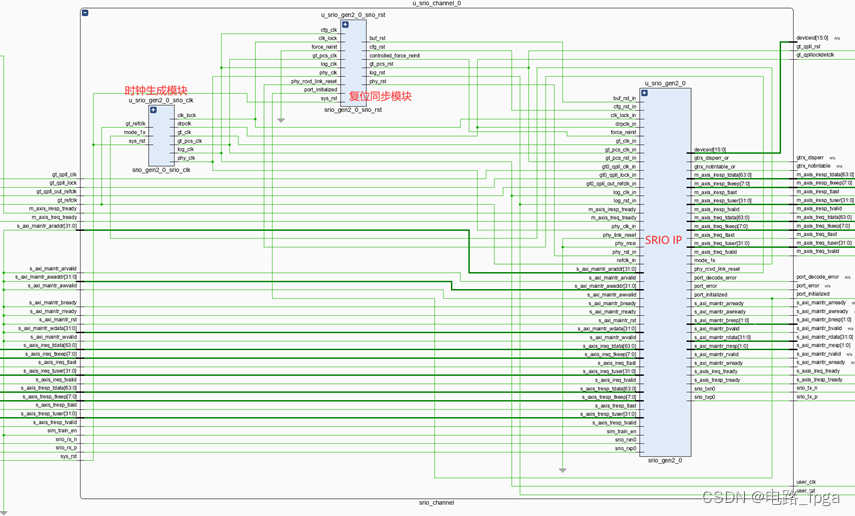

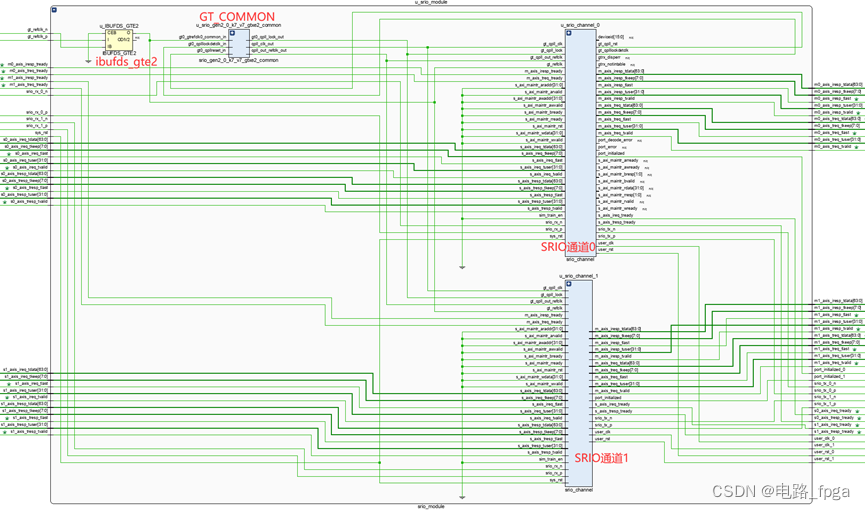

通道模块包含时钟生成模块、复位模块以及SRIO的IP，对应的RTL视图如下所示。
整理过程可以参考官方示例工程，整理后的参考代码如下所示：
assign user_clk = log_clk;//生成用户时钟信号；
assign user_rst = log_rst;//生成用户复位信号；
assign gt_qpll_rst = gt_pcs_rst;//根据示例工程，将PCS复位作为QPLL复位；
assign gt_qplllockdetclk = drpclk;
//例化时钟生成模块；
srio_gen2_0_srio_clk u_srio_gen2_0_srio_clk(
.gt_refclk ( gt_refclk ),//GT参考时钟信号；
.sys_rst ( sys_rst ),//系统复位信号；
.mode_1x ( mode_1x ),//表示链路已经训练到1个高速收发器通道。
.log_clk ( log_clk ),//逻辑部分时钟信号；
.phy_clk ( phy_clk ),//PHY时钟信号，是高速收发器参考时钟的四分之一。
.gt_pcs_clk ( gt_pcs_clk ),//高速收发器PCS时钟信号，是gt_clk的一半；
.gt_clk ( gt_clk ),//用于高速收发器的时钟；
.drpclk ( drpclk ),//配置时钟信号；
.clk_lock ( clk_lock ) //时钟锁定信号；
);
//例化复位生成模块；
srio_gen2_0_srio_rst u_srio_gen2_0_srio_rst(
.cfg_clk ( log_clk ),//配置端口时钟信号；
.log_clk ( log_clk ),//逻辑部分时钟信号；
.phy_clk ( phy_clk ),//PHY时钟信号，是高速收发器参考时钟的四分之一。
.gt_pcs_clk ( gt_pcs_clk ),//高速收发器PCS时钟信号，是gt_clk的一半；
.sys_rst ( sys_rst ),//系统复位信号；
.port_initialized ( port_initialized ),//表示PHY已经收到至少四个连续的、无错误的链路复位控制符号。
.phy_rcvd_link_reset ( phy_rcvd_link_reset ),//
.force_reinit ( 1'b0 ),//
.clk_lock ( clk_lock ),//时钟锁定信号；
.controlled_force_reinit ( force_reinit ),//该信号强制PHY重新初始化链路。
.cfg_rst ( cfg_rst ),//配置端口复位信号；
.log_rst ( log_rst ),//逻辑部分复位信号；
.buf_rst ( buf_rst ),//buf缓冲区复位信号；
.phy_rst ( phy_rst ),//PHY复位信号；
.gt_pcs_rst ( gt_pcs_rst ) //高速收发器PCS复位信号。
);
//例化SRIO IP；
srio_gen2_0 u_srio_gen2_0 (
.gt_clk_in ( gt_clk ),//用于高速收发器的时钟；
.drpclk_in ( drpclk ),//配置时钟信号；
.refclk_in ( gt_refclk ),//参考时钟信号；
.log_clk_in ( log_clk ),//逻辑部分时钟信号；
.log_rst_in ( log_rst ),//逻辑部分复位信号；
.phy_clk_in ( phy_clk ),//PHY时钟信号，是高速收发器参考时钟的四分之一。
.phy_rst_in ( phy_rst ),//PHY复位信号；
.gt_pcs_clk_in ( gt_pcs_clk ),//高速收发器PCS时钟信号，是gt_clk的一半；
.gt_pcs_rst_in ( gt_pcs_rst ),//高速收发器PCS复位信号。
.clk_lock_in ( clk_lock ),//时钟锁定信号；
.buf_rst_in ( buf_rst ),//buf缓冲区复位信号；
.cfg_rst_in ( cfg_rst ),//配置端口复位信号；
.deviceid ( deviceid ),//存储在基本设备ID CSR中的当前值（偏移量0x60）。
.port_decode_error ( port_decode_error ),//高电平表示收到了不支持的数据包，当接收到支持的数据包时拉低。
.s_axis_ireq_tvalid ( s_axis_ireq_tvalid ),//用户发送数据端口的数据请求的AXI数据有效指示信号；
.s_axis_ireq_tready ( s_axis_ireq_tready ),//用户发送数据端口的数据请求的AXI数据应答信号；
.s_axis_ireq_tlast ( s_axis_ireq_tlast ),//用户发送数据端口的数据请求的AXI最后一个数据有效指示信号；
.s_axis_ireq_tdata ( s_axis_ireq_tdata ),//用户发送数据端口的数据请求的AXI数据信号；
.s_axis_ireq_tkeep ( s_axis_ireq_tkeep ),//用户发送数据端口的数据请求的AXI数据掩码信号；
.s_axis_ireq_tuser ( s_axis_ireq_tuser ),//用户发送数据端口的数据请求的AXI的源ID和目的ID信号；
.m_axis_iresp_tvalid ( m_axis_iresp_tvalid ),//用户发送数据端口的数据响应的AXI数据有效指示信号；
.m_axis_iresp_tready ( m_axis_iresp_tready ),//用户发送数据端口的数据响应的AXI数据应答信号；
.m_axis_iresp_tlast ( m_axis_iresp_tlast ),//用户发送数据端口的数据响应的AXI最后一个数据有效指示信号；
.m_axis_iresp_tdata ( m_axis_iresp_tdata ),//用户发送数据端口的数据响应的AXI数据信号；
.m_axis_iresp_tkeep ( m_axis_iresp_tkeep ),//用户发送数据端口的数据响应的AXI数据掩码信号；
.m_axis_iresp_tuser ( m_axis_iresp_tuser ),//用户发送数据端口的数据响应的AXI的源ID和目的ID信号；
.m_axis_treq_tvalid ( m_axis_treq_tvalid ),//用户接收数据端口的数据请求的AXI数据有效指示信号；
.m_axis_treq_tready ( m_axis_treq_tready ),//用户接收数据端口的数据请求的AXI数据应答信号；
.m_axis_treq_tlast ( m_axis_treq_tlast ),//用户接收数据端口的数据请求的AXI最后一个数据有效指示信号；
.m_axis_treq_tdata ( m_axis_treq_tdata ),//用户接收数据端口的数据请求的AXI数据信号；
.m_axis_treq_tkeep ( m_axis_treq_tkeep ),//用户接收数据端口的数据请求的AXI数据掩码信号；
.m_axis_treq_tuser ( m_axis_treq_tuser ),//用户接收数据端口的数据请求的AXI的源ID和目的ID信号；
.s_axis_tresp_tvalid ( s_axis_tresp_tvalid ),//用户接收数据端口的数据响应的AXI数据有效指示信号；
.s_axis_tresp_tready ( s_axis_tresp_tready ),//用户接收数据端口的数据响应的AXI数据应答信号；
.s_axis_tresp_tlast ( s_axis_tresp_tlast ),//用户接收数据端口的数据响应的AXI最后一个数据有效指示信号；
.s_axis_tresp_tdata ( s_axis_tresp_tdata ),//用户接收数据端口的数据响应的AXI数据信号；
.s_axis_tresp_tkeep ( s_axis_tresp_tkeep ),//用户接收数据端口的数据响应的AXI数据掩码信号；
.s_axis_tresp_tuser ( s_axis_tresp_tuser ),//用户接收数据端口的数据响应的AXI的源ID和目的ID信号；
.s_axi_maintr_rst ( s_axi_maintr_rst ),//维护端口的axi_lite复位信号；
.s_axi_maintr_awvalid ( s_axi_maintr_awvalid ),//维护端口的axi_lite写地址有效指示信号；
.s_axi_maintr_awready ( s_axi_maintr_awready ),//维护端口的axi_lite写地址应答信号；
.s_axi_maintr_awaddr ( s_axi_maintr_awaddr ),//维护端口的axi_lite写地址信号；
.s_axi_maintr_wvalid ( s_axi_maintr_wvalid ),//维护端口的axi_lite写数据有效指示信号；
.s_axi_maintr_wready ( s_axi_maintr_wready ),//维护端口的axi_lite写数据应答信号；
.s_axi_maintr_wdata ( s_axi_maintr_wdata ),//维护端口的axi_lite写数据信号；
.s_axi_maintr_bvalid ( s_axi_maintr_bvalid ),//维护端口的axi_lite写数据应答指示信号；
.s_axi_maintr_bready ( s_axi_maintr_bready ),//维护端口的axi_lite写数据应答通道的应答信号；
.s_axi_maintr_bresp ( s_axi_maintr_bresp ),//维护端口的axi_lite写数据的应答状态信号；
.s_axi_maintr_arvalid ( s_axi_maintr_arvalid ),//维护端口的axi_lite读地址有效指示信号；
.s_axi_maintr_arready ( s_axi_maintr_arready ),//维护端口的axi_lite读地址应答信号；
.s_axi_maintr_araddr ( s_axi_maintr_araddr ),//维护端口的axi_lite读地址信号；
.s_axi_maintr_rvalid ( s_axi_maintr_rvalid ),//维护端口的axi_lite读数据有效指示信号；
.s_axi_maintr_rready ( s_axi_maintr_rready ),//维护端口的axi_lite读数据应答信号；
.s_axi_maintr_rdata ( s_axi_maintr_rdata ),//维护端口的axi_lite读数据信号；
.s_axi_maintr_rresp ( s_axi_maintr_rresp ),//维护端口的axi_lite读数据应答状态信号；
.buf_lcl_response_only_out ( ),//该信号表示发送缓冲器只能接受响应。
.buf_lcl_tx_flow_control_out ( ),//表示发送缓冲器处于发送器控制的流量控制模式。
.idle2_selected ( ),//拉高表示PHY在IDLE2模式下工作并使用长控制符号（因此ackIDs为6位）。
.idle_selected ( ),//高电平表示表示已选择IDLE1或IDLE2。
.buf_lcl_phy_buf_stat_out ( ),//用于表示接收缓冲器的状态。
.gt0_qpll_clk_in ( gt_qpll_clk ),//QPLL的时钟信号。
.gt0_qpll_out_refclk_in ( gt_qpll_out_refclk ),//QPLL的参考时钟信号。
.gt0_qpll_lock_in ( gt_qpll_lock ),//QPLL的时钟锁定信号。
.sim_train_en ( sim_train_en ),//高电平用于加快仿真速度。
.phy_mce ( 1'b0 ),//用于指示PHY发送MCE控制信号的单周期输入信号。
.phy_link_reset ( 1'b0 ),//只要该信号被拉高，PHY就发送链路复位控制符号。
.force_reinit ( force_reinit ),//该信号强制PHY重新初始化链路。
.phy_lcl_phy_next_fm_out ( ),//用于传送由ackID索引的下一个要发送的数据包。
.phy_lcl_phy_last_ack_out ( ),//用于传送接收到的最后一个应答控制符号的ackID。
.phy_lcl_phy_rewind_out ( ),//高电平表示PHY正在请求倒带。
.link_initialized ( ),//高电平表示链接已初始化。
.phy_lcl_phy_rcvd_buf_stat_out ( ),//用于传送从对方接收的状态控制符号中最后接收的缓冲状态。
.phy_rcvd_mce ( ),//表示PHY已从对方接收到MCE控制符号。
.phy_rcvd_link_reset ( phy_rcvd_link_reset ),//表示PHY已经收到至少四个连续的、无错误的链路复位控制符号。
.port_error ( port_error ),//表示端口收到不可恢复的错误，并处于错误状态。
.port_initialized ( port_initialized ),//表示端口已经初始化。
.mode_1x ( mode_1x ),//表示链路已经训练到1个高速收发器通道。
.port_timeout ( ),//反映端口链路超时控制CSR中超时值字段的值。
.srio_host ( ),//反映物理层配置中端口通用控制CSR的主机位的值。
.phy_lcl_master_enable_out ( ),//高电平表示BUF可以向PHY转发请求，低电平表示BUF只能转发响应。
.phy_lcl_maint_only_out ( ),//高电平表示逻辑层应该只传输维护事务。
.gtrx_disperr_or ( gtrx_disperr ),//高电平表示字节对齐错误。
.gtrx_notintable_or ( gtrx_notintable ),//高电平表示8B/10B解码错误。
.phy_debug ( ),//低205位表示各种对应的错误，可用于调试。
.srio_txn0 ( srio_tx_n ),//SRIO的发送数据差分信号；
.srio_txp0 ( srio_tx_p ),//SRIO的发送数据差分信号；
.srio_rxn0 ( srio_rx_n ),//SRIO的接收数据差分信号；
.srio_rxp0 ( srio_rx_p ) //SRIO的接收数据差分信号；
);
在上层调用两个通道模块，之后外部使用光纤回环测试IP通信，虽然该工程并不会使用QPLL，但是必须例化GT_COMMON，这是GTX手册中规定的，只要使用高速收发器，就必须例化QPLL。
该模块的参考代码如下所示：
//例化差分时钟转单端模块；
IBUFDS_GTE2 u_IBUFDS_GTE2(
.O ( gt_refclk ),//GT单端参考时钟信号；
.I ( gt_refclk_p ),//GT差分时钟信号；
.IB ( gt_refclk_n ),//GT差分时钟信号；
.CEB ( 1'b0 ),//差分转单端使能信号；
.ODIV2 ( ) //GT单端参考时钟二分频信号；
);
//例化QPLL模块；
srio_gen2_0_k7_v7_gtxe2_common u_srio_gen2_0_k7_v7_gtxe2_common(
.gt0_gtrefclk0_common_in( gt_refclk ),//GT单端参考时钟信号；
.gt0_qplllockdetclk_in ( gt_qplllockdetclk ),//
.gt0_qpllreset_in ( gt_qpll_rst ),//
.qpll_clk_out ( gt_qpll_clk ),//
.qpll_out_refclk_out ( gt_qpll_out_refclk ),//
.gt0_qpll_lock_out ( gt_qpll_lock ) //
);
//例化通道0的SRIO IP
srio_channel u_srio_channel_0(
.gt_refclk ( gt_refclk ),//参考时钟信号；
.sys_rst ( sys_rst ),//系统复位信号；
.user_clk ( user_clk_0 ),//生成用户时钟信号；
.user_rst ( user_rst_0 ),//生成用户复位信号；
.deviceid ( ),//存储在基本设备ID CSR中的当前值（偏移量0x60）。
.port_decode_error ( ),//高电平表示收到了不支持的数据包，当接收到支持的数据包时拉低
.s_axis_ireq_tvalid ( s0_axis_ireq_tvalid ),//用户发送数据端口的数据请求的AXI数据有效指示信号；
.s_axis_ireq_tready ( s0_axis_ireq_tready ),//用户发送数据端口的数据请求的AXI数据应答信号；
.s_axis_ireq_tlast ( s0_axis_ireq_tlast ),//用户发送数据端口的数据请求的AXI最后一个数据有效指示信号；
.s_axis_ireq_tdata ( s0_axis_ireq_tdata ),//用户发送数据端口的数据请求的AXI数据信号；
.s_axis_ireq_tkeep ( s0_axis_ireq_tkeep ),//用户发送数据端口的数据请求的AXI数据掩码信号；
.s_axis_ireq_tuser ( s0_axis_ireq_tuser ),//用户发送数据端口的数据请求的AXI的源ID和目的ID信号；
.m_axis_iresp_tvalid ( m0_axis_iresp_tvalid ),//用户发送数据端口的数据响应的AXI数据有效指示信号；
.m_axis_iresp_tready ( m0_axis_iresp_tready ),//用户发送数据端口的数据响应的AXI数据应答信号；
.m_axis_iresp_tlast ( m0_axis_iresp_tlast ),//用户发送数据端口的数据响应的AXI最后一个数据有效指示信号；
.m_axis_iresp_tdata ( m0_axis_iresp_tdata ),//用户发送数据端口的数据响应的AXI数据信号；
.m_axis_iresp_tkeep ( m0_axis_iresp_tkeep ),//用户发送数据端口的数据响应的AXI数据掩码信号；
.m_axis_iresp_tuser ( m0_axis_iresp_tuser ),//用户发送数据端口的数据响应的AXI的源ID和目的ID信号；
.m_axis_treq_tvalid ( m0_axis_treq_tvalid ),//用户接收数据端口的数据请求的AXI数据有效指示信号；
.m_axis_treq_tready ( m0_axis_treq_tready ),//用户接收数据端口的数据请求的AXI数据应答信号；
.m_axis_treq_tlast ( m0_axis_treq_tlast ),//用户接收数据端口的数据请求的AXI最后一个数据有效指示信号；
.m_axis_treq_tdata ( m0_axis_treq_tdata ),//用户接收数据端口的数据请求的AXI数据信号；
.m_axis_treq_tkeep ( m0_axis_treq_tkeep ),//用户接收数据端口的数据请求的AXI数据掩码信号；
.m_axis_treq_tuser ( m0_axis_treq_tuser ),//用户接收数据端口的数据请求的AXI的源ID和目的ID信号；
.s_axis_tresp_tvalid ( s0_axis_tresp_tvalid ),//用户接收数据端口的数据响应的AXI数据有效指示信号；
.s_axis_tresp_tready ( s0_axis_tresp_tready ),//用户接收数据端口的数据响应的AXI数据应答信号；
.s_axis_tresp_tlast ( s0_axis_tresp_tlast ),//用户接收数据端口的数据响应的AXI最后一个数据有效指示信号；
.s_axis_tresp_tdata ( s0_axis_tresp_tdata ),//用户接收数据端口的数据响应的AXI数据信号；
.s_axis_tresp_tkeep ( s0_axis_tresp_tkeep ),//用户接收数据端口的数据响应的AXI数据掩码信号；
.s_axis_tresp_tuser ( s0_axis_tresp_tuser ),//用户接收数据端口的数据响应的AXI的源ID和目的ID信号；
.s_axi_maintr_rst ( 1'b0 ),//维护端口的axi_lite复位信号；
.s_axi_maintr_awvalid ( 1'b0 ),//维护端口的axi_lite写地址有效指示信号；
.s_axi_maintr_awready ( ),//维护端口的axi_lite写地址应答信号；
.s_axi_maintr_awaddr ( 'd0 ),//维护端口的axi_lite写地址信号；
.s_axi_maintr_wvalid ( 1'b0 ),//维护端口的axi_lite写数据有效指示信号；
.s_axi_maintr_wready ( ),//维护端口的axi_lite写数据应答信号；
.s_axi_maintr_wdata ( 'd0 ),//维护端口的axi_lite写数据信号；
.s_axi_maintr_bvalid ( ),//维护端口的axi_lite写数据应答指示信号；
.s_axi_maintr_bready ( 1'b0 ),//维护端口的axi_lite写数据应答通道的应答信号；
.s_axi_maintr_bresp ( ),//维护端口的axi_lite写数据的应答状态信号；
.s_axi_maintr_arvalid ( 1'b0 ),//维护端口的axi_lite读地址有效指示信号；
.s_axi_maintr_arready ( ),//维护端口的axi_lite读地址应答信号；
.s_axi_maintr_araddr ( 'd0 ),//维护端口的axi_lite读地址信号；
.s_axi_maintr_rvalid ( ),//维护端口的axi_lite读数据有效指示信号；
.s_axi_maintr_rready ( 1'b0 ),//维护端口的axi_lite读数据应答信号；
.s_axi_maintr_rdata ( ),//维护端口的axi_lite读数据信号；
.s_axi_maintr_rresp ( ),//维护端口的axi_lite读数据应答状态信号；
.gt_qpll_clk ( gt_qpll_clk ),//QPLL的时钟信号。
.gt_qpll_out_refclk ( gt_qpll_out_refclk ),//QPLL的参考时钟信号。
.gt_qpll_lock ( gt_qpll_lock ),//QPLL的时钟锁定信号。
.gt_qpll_rst ( gt_qpll_rst ),//QPLL复位信号；
.gt_qplllockdetclk ( gt_qplllockdetclk ),
.sim_train_en ( TRAIN_EN ),//高电平用于加快仿真速度。
.port_error ( ),//表示端口收到不可恢复的错误，并处于错误状态。
.port_initialized ( port_initialized_0 ),//表示端口已经初始化。
.gtrx_disperr ( ),//高电平表示字节对齐错误。
.gtrx_notintable ( ),//高电平表示8B/10B解码错误。
.srio_tx_n ( srio_tx_0_n ),//SRIO的发送数据差分信号；
.srio_tx_p ( srio_tx_0_p ),//SRIO的发送数据差分信号；
.srio_rx_n ( srio_rx_0_n ),//SRIO的接收数据差分信号；
.srio_rx_p ( srio_rx_0_p ) //SRIO的接收数据差分信号；
);
//例化通道1的SRIO IP
srio_channel u_srio_channel_1(
.gt_refclk ( gt_refclk ),//参考时钟信号；
.sys_rst ( sys_rst ),//系统复位信号；
.user_clk ( user_clk_1 ),//生成用户时钟信号；
.user_rst ( user_rst_1 ),//生成用户复位信号；
.deviceid ( ),//存储在基本设备ID CSR中的当前值（偏移量0x60）。
.port_decode_error ( ),//高电平表示收到了不支持的数据包，当接收到支持的数据包时拉低
.s_axis_ireq_tvalid ( s1_axis_ireq_tvalid ),//用户发送数据端口的数据请求的AXI数据有效指示信号；
.s_axis_ireq_tready ( s1_axis_ireq_tready ),//用户发送数据端口的数据请求的AXI数据应答信号；
.s_axis_ireq_tlast ( s1_axis_ireq_tlast ),//用户发送数据端口的数据请求的AXI最后一个数据有效指示信号；
.s_axis_ireq_tdata ( s1_axis_ireq_tdata ),//用户发送数据端口的数据请求的AXI数据信号；
.s_axis_ireq_tkeep ( s1_axis_ireq_tkeep ),//用户发送数据端口的数据请求的AXI数据掩码信号；
.s_axis_ireq_tuser ( s1_axis_ireq_tuser ),//用户发送数据端口的数据请求的AXI的源ID和目的ID信号；
.m_axis_iresp_tvalid ( m1_axis_iresp_tvalid ),//用户发送数据端口的数据响应的AXI数据有效指示信号；
.m_axis_iresp_tready ( m1_axis_iresp_tready ),//用户发送数据端口的数据响应的AXI数据应答信号；
.m_axis_iresp_tlast ( m1_axis_iresp_tlast ),//用户发送数据端口的数据响应的AXI最后一个数据有效指示信号；
.m_axis_iresp_tdata ( m1_axis_iresp_tdata ),//用户发送数据端口的数据响应的AXI数据信号；
.m_axis_iresp_tkeep ( m1_axis_iresp_tkeep ),//用户发送数据端口的数据响应的AXI数据掩码信号；
.m_axis_iresp_tuser ( m1_axis_iresp_tuser ),//用户发送数据端口的数据响应的AXI的源ID和目的ID信号；
.m_axis_treq_tvalid ( m1_axis_treq_tvalid ),//用户接收数据端口的数据请求的AXI数据有效指示信号；
.m_axis_treq_tready ( m1_axis_treq_tready ),//用户接收数据端口的数据请求的AXI数据应答信号；
.m_axis_treq_tlast ( m1_axis_treq_tlast ),//用户接收数据端口的数据请求的AXI最后一个数据有效指示信号；
.m_axis_treq_tdata ( m1_axis_treq_tdata ),//用户接收数据端口的数据请求的AXI数据信号；
.m_axis_treq_tkeep ( m1_axis_treq_tkeep ),//用户接收数据端口的数据请求的AXI数据掩码信号；
.m_axis_treq_tuser ( m1_axis_treq_tuser ),//用户接收数据端口的数据请求的AXI的源ID和目的ID信号；
.s_axis_tresp_tvalid ( s1_axis_tresp_tvalid ),//用户接收数据端口的数据响应的AXI数据有效指示信号；
.s_axis_tresp_tready ( s1_axis_tresp_tready ),//用户接收数据端口的数据响应的AXI数据应答信号；
.s_axis_tresp_tlast ( s1_axis_tresp_tlast ),//用户接收数据端口的数据响应的AXI最后一个数据有效指示信号；
.s_axis_tresp_tdata ( s1_axis_tresp_tdata ),//用户接收数据端口的数据响应的AXI数据信号；
.s_axis_tresp_tkeep ( s1_axis_tresp_tkeep ),//用户接收数据端口的数据响应的AXI数据掩码信号；
.s_axis_tresp_tuser ( s1_axis_tresp_tuser ),//用户接收数据端口的数据响应的AXI的源ID和目的ID信号；
.s_axi_maintr_rst ( 1'b0 ),//维护端口的axi_lite复位信号；
.s_axi_maintr_awvalid ( 1'b0 ),//维护端口的axi_lite写地址有效指示信号；
.s_axi_maintr_awready ( ),//维护端口的axi_lite写地址应答信号；
.s_axi_maintr_awaddr ( 'd0 ),//维护端口的axi_lite写地址信号；
.s_axi_maintr_wvalid ( 1'b0 ),//维护端口的axi_lite写数据有效指示信号；
.s_axi_maintr_wready ( ),//维护端口的axi_lite写数据应答信号；
.s_axi_maintr_wdata ( 'd0 ),//维护端口的axi_lite写数据信号；
.s_axi_maintr_bvalid ( ),//维护端口的axi_lite写数据应答指示信号；
.s_axi_maintr_bready ( 1'b0 ),//维护端口的axi_lite写数据应答通道的应答信号；
.s_axi_maintr_bresp ( ),//维护端口的axi_lite写数据的应答状态信号；
.s_axi_maintr_arvalid ( 1'b0 ),//维护端口的axi_lite读地址有效指示信号；
.s_axi_maintr_arready ( ),//维护端口的axi_lite读地址应答信号；
.s_axi_maintr_araddr ( 'd0 ),//维护端口的axi_lite读地址信号；
.s_axi_maintr_rvalid ( ),//维护端口的axi_lite读数据有效指示信号；
.s_axi_maintr_rready ( 1'b0 ),//维护端口的axi_lite读数据应答信号；
.s_axi_maintr_rdata ( ),//维护端口的axi_lite读数据信号；
.s_axi_maintr_rresp ( ),//维护端口的axi_lite读数据应答状态信号；
.gt_qpll_clk ( gt_qpll_clk ),//QPLL的时钟信号。
.gt_qpll_out_refclk ( gt_qpll_out_refclk ),//QPLL的参考时钟信号。
.gt_qpll_lock ( gt_qpll_lock ),//QPLL的时钟锁定信号。
.gt_qpll_rst ( ),//QPLL复位信号；
.gt_qplllockdetclk ( ),
.sim_train_en ( TRAIN_EN ),//高电平用于加快仿真速度。
.port_error ( ),//表示端口收到不可恢复的错误，并处于错误状态。
.port_initialized ( port_initialized_1 ),//表示端口已经初始化。
.gtrx_disperr ( ),//高电平表示字节对齐错误。
.gtrx_notintable ( ),//高电平表示8B/10B解码错误。
.srio_tx_n ( srio_tx_1_n ),//SRIO的发送数据差分信号；
.srio_tx_p ( srio_tx_1_p ),//SRIO的发送数据差分信号；
.srio_rx_n ( srio_rx_1_n ),//SRIO的接收数据差分信号；
.srio_rx_p ( srio_rx_1_p ) //SRIO的接收数据差分信号；
);
3、测试数据生成模块
该模块用于生成SRIO IP的测试数据，主要用于产生ireq通道的数据，并且对来自treq通道的读请求做出响应。Ireq主要产生写数据、门铃、读数据、消息等4四个事务。

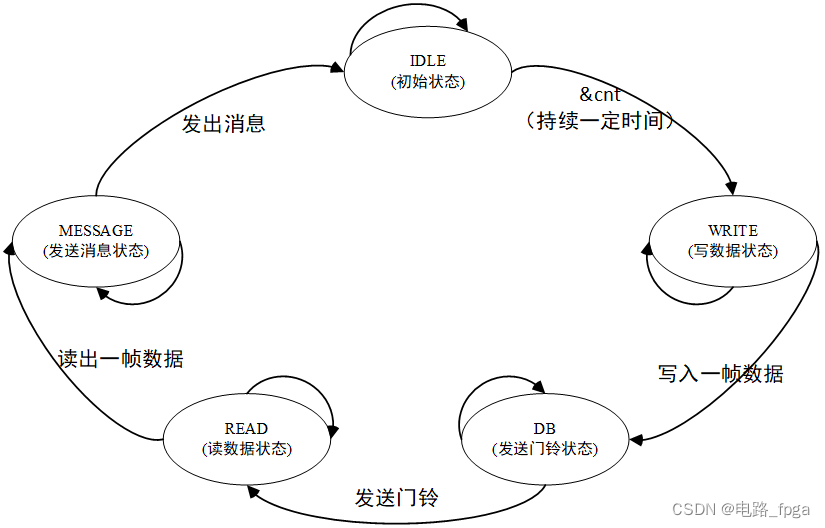

下面是控制ireq通道产生上述几个事务状态机的状态转换图。首先处于空闲状态一段时间后，通过ireq通道写入一帧数据，然后跳转到发送门铃消息状态，之后读取一帧数据，最后发送一个消息包，之后循环跳转。
该模块的端口信号列表如下所示，包含ireq、iresp、treq、tresp等四个通道。
module srio_gen_data #(
parameter DATA_LEN = 5'd16 //读写一帧数据的长度，单位8字节；
)(
input clk ,//系统时钟信号；
input rst ,//系统复位信号，高电平有效；
input m_axis_ireq_tready ,//
output reg m_axis_ireq_tvalid ,//
output reg m_axis_ireq_tlast ,//
output reg [63 : 0] m_axis_ireq_tdata ,//
output reg [7 : 0] m_axis_ireq_tkeep ,//
output reg [31 : 0] m_axis_ireq_tuser ,//
input s_axis_iresp_tvalid ,//
input s_axis_iresp_tlast ,//
input [63 : 0] s_axis_iresp_tdata ,//
input [7 : 0] s_axis_iresp_tkeep ,//
input [31 : 0] s_axis_iresp_tuser ,//
output reg s_axis_iresp_tready ,//
input s_axis_treq_tvalid ,//
input s_axis_treq_tlast ,//
input [63 : 0] s_axis_treq_tdata ,//
input [7 : 0] s_axis_treq_tkeep ,//
input [31 : 0] s_axis_treq_tuser ,//
output reg s_axis_treq_tready ,//
input m_axis_tresp_tready ,//
output reg m_axis_tresp_tvalid ,//
output reg m_axis_tresp_tlast ,//
output reg [63 : 0] m_axis_tresp_tdata ,//
output reg [7 : 0] m_axis_tresp_tkeep ,//
output reg [31 : 0] m_axis_tresp_tuser //
);
下面是状态机相关代码，包含次态与现态的跳转，以及次态的跳转，注意读数据时，需要等待数据返回之后才会跳转。
//状态机的次态与现态的转换；
always@(posedge clk)begin
if(rst)begin
state_c <= IDLE;
end
else begin
state_c <= state_n;
end
end
//状态机次态的跳转；
always@(*)begin
case(state_c)
IDLE : begin
if(&st_cnt)begin//经过一段时间后发送一帧写数据；
state_n = WRTIE;
end
else begin
state_n = state_c;
end
end
WRTIE : begin//当写完一帧数据时，跳转到发送门铃消息的状态；
if(m_axis_ireq_tready && m_axis_ireq_tvalid && m_axis_ireq_tlast)begin
state_n = DB;
end
else begin
state_n = state_c;
end
end
DB : begin//当发送完一帧门铃消息时，跳转到读数据的状态；
if(m_axis_ireq_tready && m_axis_ireq_tvalid && m_axis_ireq_tlast)begin
state_n = READ;
end
else begin
state_n = state_c;
end
end
READ : begin//当读完一帧数据时，跳转到发送消息的状态；
if(s_axis_iresp_tready && s_axis_iresp_tvalid && s_axis_iresp_tlast)begin
state_n = MESSAGE;
end
else begin
state_n = state_c;
end
end
MESSAGE : begin//当发送完一帧消息后，跳转到空闲状态；
if(m_axis_ireq_tready && m_axis_ireq_tvalid && m_axis_ireq_tlast)begin
state_n = IDLE;
end
else begin
state_n = state_c;
end
end
default : begin
state_n = IDLE;
end
endcase
end
下面是一个状态计数器，对状态机处于各个状态西发送或者接收数据的时钟进行计数，状态机跳转时清零。
always@(posedge clk)begin
if(rst)begin//初始值为0;
st_cnt <= 6'd0;
end//状态跳转时计数器清零；
else if(state_c != state_n)begin
st_cnt <= 6'd0;
end//当数据发送完或者处于空闲状态时加1.
else if((m_axis_ireq_tready && m_axis_ireq_tvalid) || (s_axis_iresp_tready && s_axis_iresp_tvalid) || (state_c == IDLE))begin
st_cnt <= st_cnt + 6'd1;
end
end
由于每次发送的数据都是8字节的整数倍，因此数据掩码信号全部设为无效即可，从机接口的应答信号一直拉高，处于接收数据状态。
//两个通道的应答信号一直有效；
always@(posedge clk)begin
s_axis_treq_tready <= 1'b1;
s_axis_iresp_tready <= 1'b1;
m_axis_ireq_tkeep <= 8'hff;//数据掩码信号；
m_axis_ireq_tuser <= 32'd0;//发送数据帧的目的ID和源ID；
m_axis_tresp_tuser <= 32'd0;//发送数据帧的目的ID和源ID；
m_axis_tresp_tkeep <= 8'hff;//数据掩码信号；
state_c_r <= state_c;
end
下面是ireq通道的数据有效指示信号，初始为低电平，当状态机跳转到另一个状态时拉高，当发送完一帧数据时拉低。
//生成数据有效指示信号；
always@(posedge clk)begin
if(rst)begin//初始值为0;
m_axis_ireq_tvalid <= 1'b0;
end//当发送完一帧数据时拉低；
else if(m_axis_ireq_tvalid && m_axis_ireq_tready && m_axis_ireq_tlast)begin
m_axis_ireq_tvalid <= 1'b0;
end
else if(st_cnt == 0)begin//当状态机需要写数据、发送门铃、读数据、发送消息时拉高。
m_axis_ireq_tvalid <= ((state_c == WRTIE) || (state_c == DB) || (state_c == READ) || (state_c == MESSAGE));
end
end
Ireq通道发送最后一个数据的有效指示信号，当发送最后一个数据时拉高，其余时间拉低。
always@(posedge clk)begin
if(rst)begin//初始值为0;
m_axis_ireq_tlast <= 1'b0;
end//当发送完一帧数据时拉低；
else if(m_axis_ireq_tvalid && m_axis_ireq_tready && m_axis_ireq_tlast)begin
m_axis_ireq_tlast <= 1'b0;
end
else if((state_c == WRTIE) && (st_cnt == DATA_LEN - 1))begin
m_axis_ireq_tlast <= 1'b1;
end
else if((state_c == DB || state_c == READ) && (st_cnt == 0))begin
m_axis_ireq_tlast <= 1'b1;
end
else if((state_c == MESSAGE) && (st_cnt == 7))begin
m_axis_ireq_tlast <= 1'b1;
end
end
生成ireq通道的数据，状态机跳转时生成帧头数据，其余时间生成连续的数据。
//生成发送数据；
always@(posedge clk)begin
if(rst)begin//初始值为0;
m_axis_ireq_tdata <= 'd0;
end
else if(state_c != state_c_r)begin
case (state_c)//发送帧头数据；
WRTIE : m_axis_ireq_tdata <= {8'd0,4'b0101,4'b0100,1'b0,2'b1,1'b0,{{DATA_LEN[4:0],3'd0} - 8'd1},2'b0,34'd0};
DB : m_axis_ireq_tdata <= {8'd0,4'b1010,4'd0,1'b0,2'b0,1'b0,8'd0,2'b0,34'd0};
READ : m_axis_ireq_tdata <= {8'd0,4'b0010,4'd4,1'b0,2'b0,1'b0,{{DATA_LEN[4:0],3'd0} - 8'd1},2'b0,34'd0};
MESSAGE:m_axis_ireq_tdata <= {4'd0,4'd0,4'b1011,4'd0,1'b0,2'b0,1'b0,8'd63,2'b0,34'd0};
default : ;
endcase
end//其余时间将计数器数据拼接作为测试数据；
else if(m_axis_ireq_tvalid && m_axis_ireq_tready)begin
m_axis_ireq_tdata <= {{9'd0,st_cnt[4:0],2'd0},{9'd0,st_cnt[4:0],2'd1},{9'd0,st_cnt[4:0],2'd2},{9'd0,st_cnt[4:0],2'd3}};
end
end
下面是响应读命令的相关代码，rx_flag为高电平时，表示接收一帧treq数据，然后检测treq的读请求指令，并且解析出需要读取数据的长度，单位8个字节。
//检测接收的读命令；
always@(posedge clk)begin
if(rst)begin//初始值为0;
rx_flag <= 1'b0;
end
else if(s_axis_treq_tvalid && s_axis_treq_tready)begin
if(s_axis_treq_tlast)//检测到一帧数据的最后一个数据时拉低；
rx_flag <= 1'b0;
else
rx_flag <= 1'b1;
end
end
//检测到读指令。
always@(posedge clk)begin
if(rst)begin//初始值为0;
read_cmd <= 1'b0;
read_data_len <= 'd31;
end//当接收到读指令时将读命令拉高；
else if(s_axis_treq_tvalid && s_axis_treq_tready && (~rx_flag))begin
read_cmd <= (s_axis_treq_tdata[55:48] == 8'h24);
read_data_len <= s_axis_treq_tdata[43:36] ? ((s_axis_treq_tdata[43:36] + 1) >> 3) : DATA_LEN;//将读数据长度暂存；
end
else begin//其余时间拉低；
read_cmd <= 1'b0;
end
end
然后生成读响应（tresp通道）的数据有效指示信号和最后一个数据有效指示信号。
//发送带数据的响应报文；
always@(posedge clk)begin
if(rst)begin//初始值为0;
m_axis_tresp_tvalid <= 1'b0;
end//当发送完一帧数据时拉低；
else if(m_axis_tresp_tvalid && m_axis_tresp_tready && m_axis_tresp_tlast)begin
m_axis_tresp_tvalid <= 1'b0;
end//当检测到读命令时拉高，开始发送读响应报文；
else if(read_cmd)begin
m_axis_tresp_tvalid <= 1'b1;
end
end
//生成一帧数据的最后一个数据有效指示信号；
always@(posedge clk)begin
if(rst)begin//初始值为0;
m_axis_tresp_tlast <= 1'b0;
end
else if(m_axis_tresp_tvalid && m_axis_tresp_tready && m_axis_tresp_tlast)begin
m_axis_tresp_tlast <= 1'b0;//读完数据时拉低；
end
else if(read_cnt[4:0] == read_data_len - 1)begin
m_axis_tresp_tlast <= 1'b1;//读出最后一个数据时拉高；
end
end
最后时生成读数据，为了方便测试，读请求的返回数据使用一组递增的数据替代，包头使用带返回数据的应答包。
由于本文篇幅比较长了，下文仿真SRIO工程，并且通过光纤回环上板测试。
如果对文章内容理解有疑惑或者对代码不理解，可以在评论区或者后台留言，看到后均会回复！
如果本文对您有帮助，还请多多点赞👍、评论💬和收藏⭐！您的支持是我更新的最大动力！将持续更新工程！
