博图--硬件输入中断程序示例

本文分享使用博图编程软件进行硬件输入中断编程的示例。

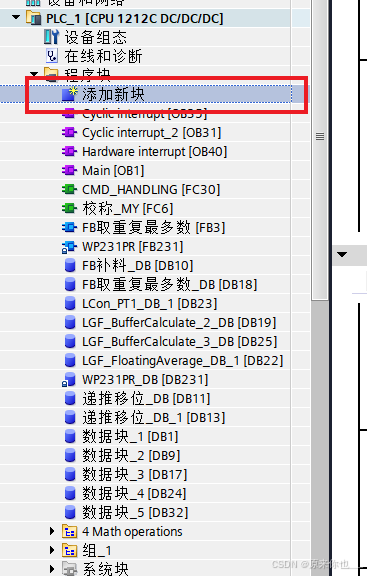

1.在程序块中添加新块。

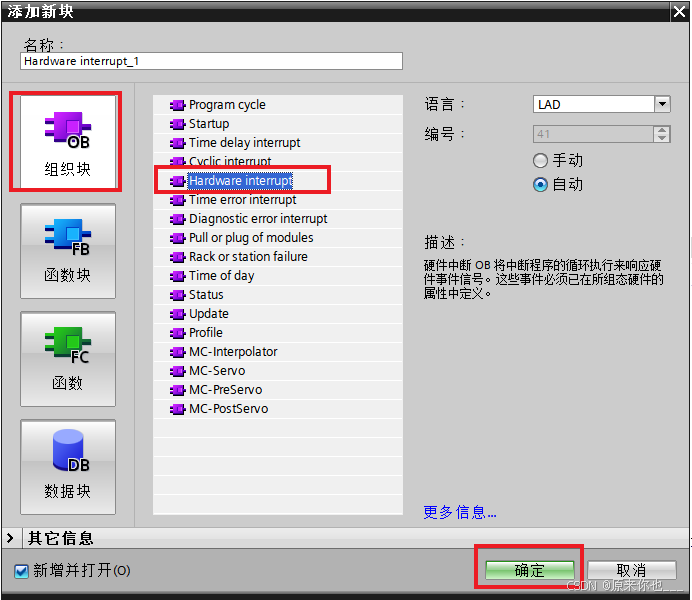

2.添加中断程序块

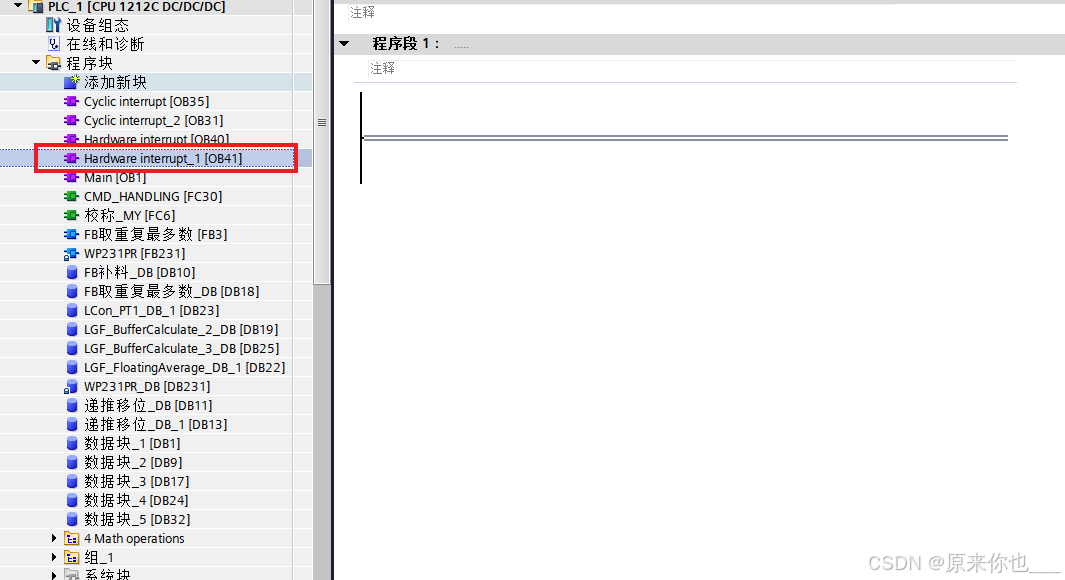

 可以在程序块中查看到新建的程序块OB41，触发硬件中断时将执行此程序块中的程序一次。

 3.在硬件组态中配置硬件中断输入源，以及硬件中断触发时执行的OB块程序。

 本例中使用本体输入点I0.2作为硬件中断输入源，I0.2信号上升沿（从OFF到ON时）时执行Hardware_interrupt[OB40]程序一次。

至此，程序组态完毕，只需要在OB中断程序中添加硬件中断时需要执行的程序即可实现功能。
