Flowchart 流程图的基本用法

以下是 Flowchart 流程图 的基本用法整理，涵盖核心概念、符号含义、绘制步骤及注意事项，助你高效表达流程逻辑：

---

一、流程图的核心作用

1. 可视化流程：将复杂步骤转化为直观图形，便于理解和分析。
2. 梳理逻辑：明确流程中的顺序、判断和分支，减少遗漏或矛盾。
3. 沟通工具：跨团队协作时，统一各方对流程的认知。

---

二、基本符号与含义

符号	名称	用途	示例
椭圆/圆角矩形	开始/结束	标识流程的起点或终点。	“开始”、“退出系统”
矩形	操作/处理	表示具体的动作或处理步骤。	“输入用户名”、“计算数据”
菱形	判断/条件	表示需要决策的分支点（通常有“Yes/No”分支）。	“用户是否登录成功？”
平行四边形	输入/输出	表示数据输入或结果输出。	“读取文件”、“显示结果”
箭头	流程线	连接步骤，指示流程方向。	→（单向）或 ↻（循环）
文档图标	文档	表示生成或引用的文件。	“生成报告”、“查看合同”

---

三、绘制流程图的步骤

1. 明确目标：确定流程的起点、终点及核心环节。

2. 选择工具：
   • 基础工具：Visio、PPT、Lucidchart

   • 在线工具：Draw.io（免费）、ProcessOn、Miro

3. 按顺序绘制：
   • 从“开始”符号出发，按逻辑顺序添加形状。

   • 遇到分支时用菱形，连接不同路径。

   • 用箭头标明执行顺序，避免交叉。

4. 标注文字：每个符号内简明描述步骤（动词优先）。

5. 检查逻辑：确保流程无断点、循环合理。

---

四、关键注意事项

1. 符号规范：使用标准符号，避免歧义（如菱形仅用于判断）。

2. 保持简洁：一页内完成简单流程，复杂流程可分页或分层。

3. 箭头方向：统一流向（通常从左到右或从上到下）。

4. 颜色区分：用颜色标注不同模块（如红色表示警告步骤）。

5. 避免陷阱：
   • 不要过度拆分步骤（单个符号内不超过一行文字）。

   • 循环流程需明确退出条件。

---

五、典型应用场景

1. 软件开发：设计算法、系统交互流程。
   • 示例：用户注册 → 验证邮箱 → 完成注册。

2. 业务流程：优化审批、客户服务流程。
   • 示例：提交订单 → 库存检查 → 发货/缺货通知。

3. 教学演示：解释算法、实验步骤。
   • 示例：计算两数之和 → 判断奇偶 → 输出结果。

---

六、实例演示：用户登录流程

[开始] → [输入用户名+密码] → [验证信息]  ↓是                ↓否  [显示主页]         [提示错误] → [重新输入] → [验证信息]

---

掌握以上要点，即可快速绘制清晰、专业的流程图！如需进阶技巧（如跨平台协作、自动化工具），可进一步探讨。

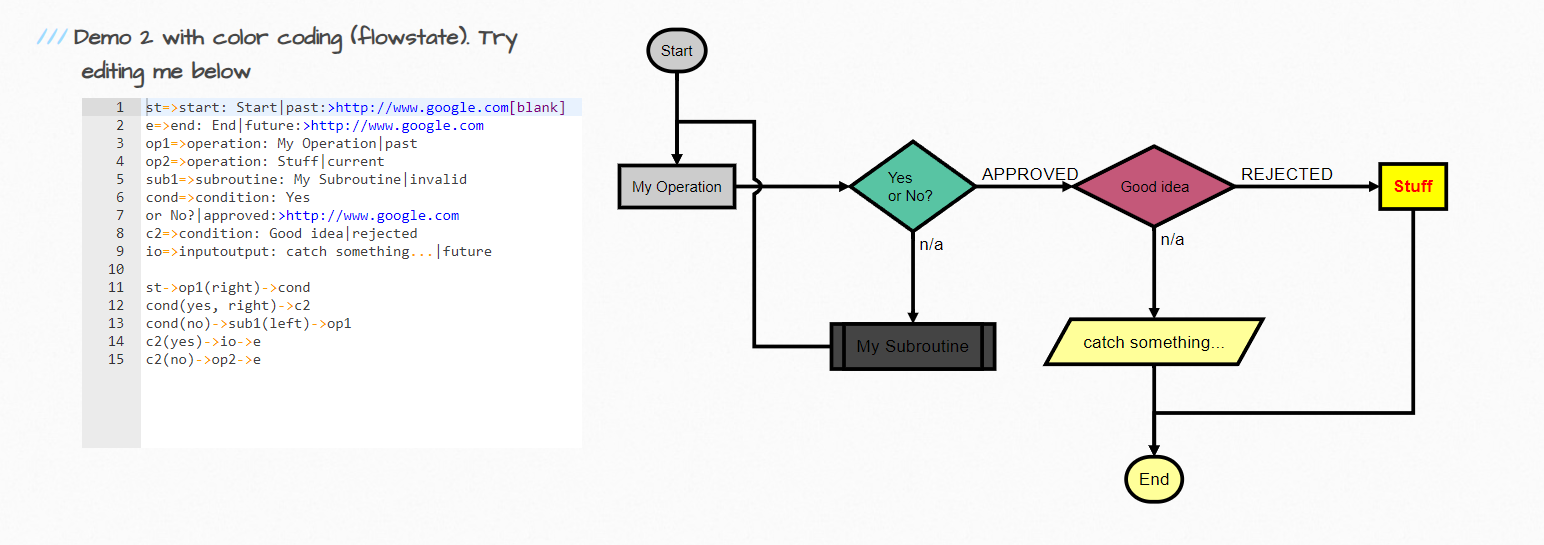

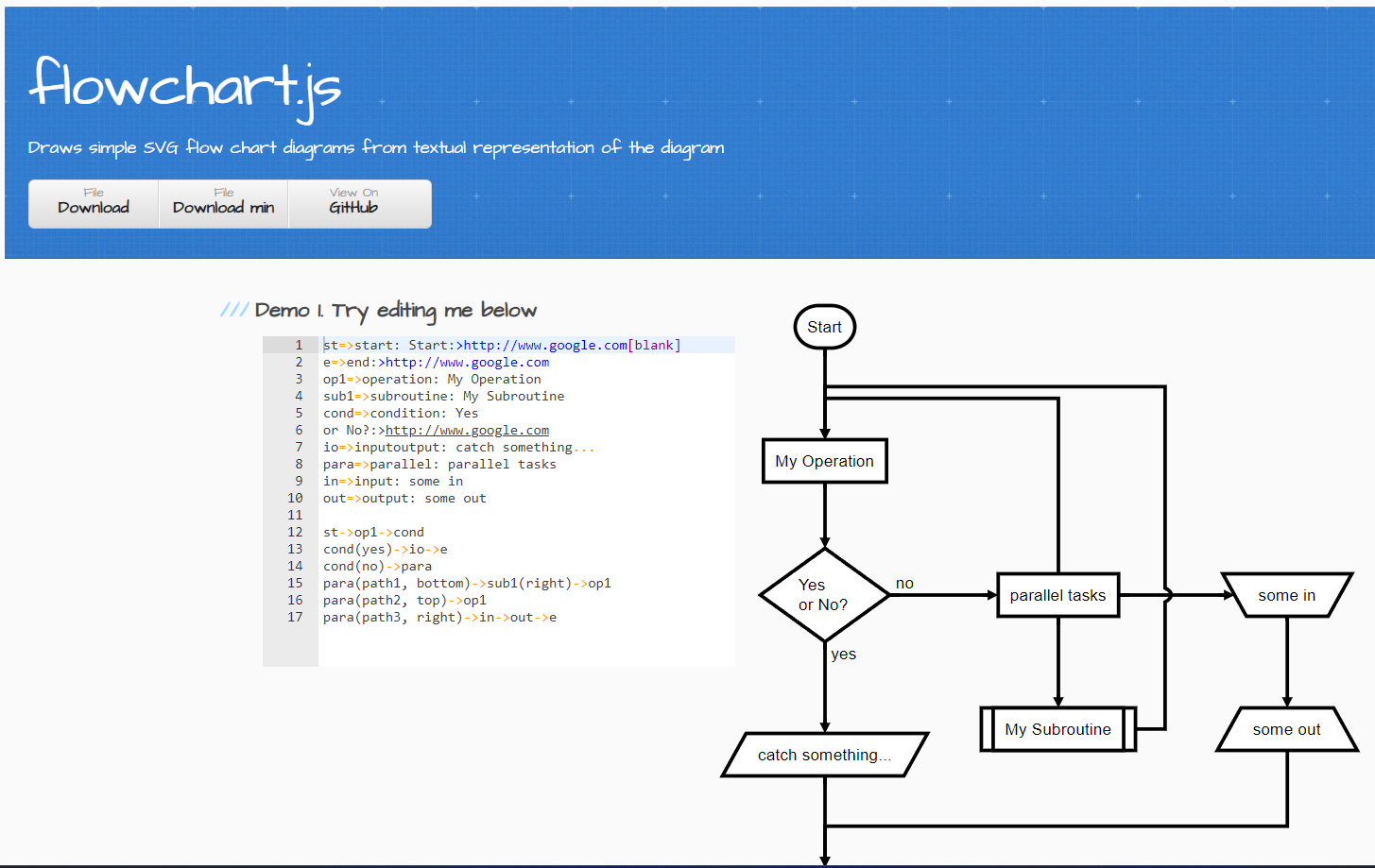

http://flowchart.js.org/
