作为主动唤醒的节点，ECU上电如何请求通讯

news 来源：原创 2025/5/7 16:01:34

一个ECU如果作为主动唤醒的节点，ECU上电时可以通过以下方式请求通信

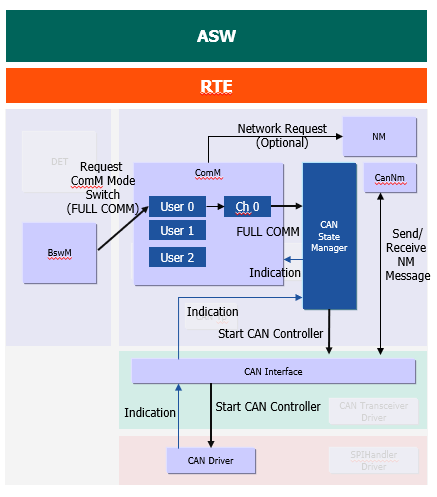

在这里插入图片描述
如上图所示，ECU在上电后，在OS起来后，可以通过在BSWM模块中完成NvM_ReadAll和相关BSW 模块初始化以及Rte_Start后，这个时候周期性Task已经可以正常调度了。

此时可以通过在BSWM模块中依次配置请求ALLOWCom和请求COMM_FULL_COMMUNICATION的模式请求，

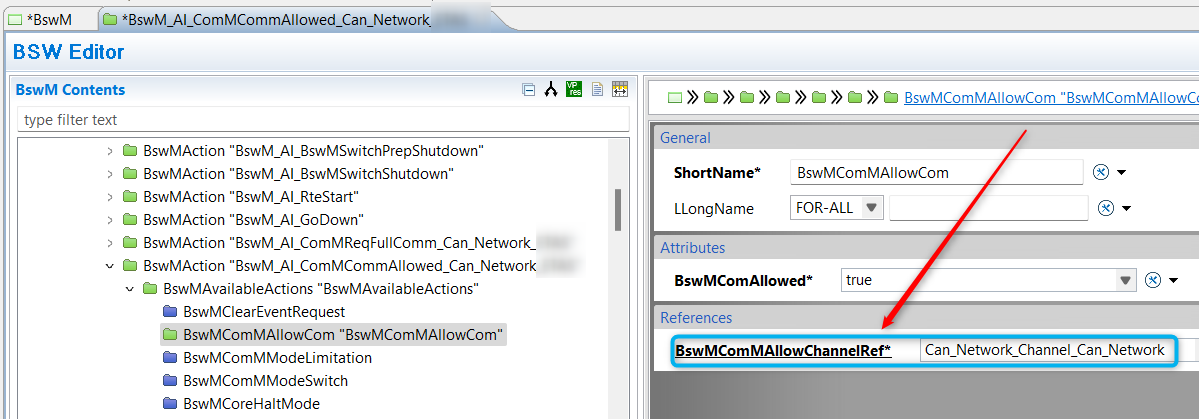

在这里插入图片描述其中当BSWM请求ALLOWCom后，BswM会通过
BswM_Prv_Action_ComMAllowCom调用 ComM_CommunicationAllowed 来准许该通道可以进行通讯

void BswM_Prv_Action_ComMAllowCom( Std_ReturnType * action_RetVal_pu8, const void * dataActionParameter_pv)
{const BswM_Cfg_AC_ComMAllowComType_tst * dataActionPara_pst = (const BswM_Cfg_AC_ComMAllowComType_tst*)dataActionParameter_pv;*action_RetVal_pu8 = BSWM_NO_RET_VALUE;/* ComM Channel communication is allowed or blocked by invoking following function */ComM_CommunicationAllowed(dataActionPara_pst->idNetworkReference_u8, dataActionPara_pst->isComAllowed_b);return;
}

在这里插入图片描述在BSWM中请求COMM_FULL_COMMUNICATION后，BSWM模块会通过BswM_Prv_Action_ComMModeSwitch调用ComM_RequestComMode

void BswM_Prv_Action_ComMModeSwitch( Std_ReturnType * action_RetVal_pu8, const void * dataActionParameter_pv)
{const BswM_Cfg_AC_ComMModeSwitchType_tst * dataActionPara_pst = (const BswM_Cfg_AC_ComMModeSwitchType_tst*)dataActionParameter_pv;*action_RetVal_pu8 = BSWM_NO_RET_VALUE;if (BSWM_COMM_FULL_COMMUNICATION == dataActionPara_pst->dataComMRequestedMode_en){*action_RetVal_pu8 = ComM_RequestComMode(dataActionPara_pst->idComMUserReference_u8, COMM_FULL_COMMUNICATION);}else{	*action_RetVal_pu8 = ComM_RequestComMode(dataActionPara_pst->idComMUserReference_u8, COMM_NO_COMMUNICATION);}return;
}

将变量channelRamPtr_pst->ComMFullComWakeupRequestStatus_b = TRUE;
接着ComM会在对应Channel中的Mainfunction中通过ComM_Prv_RequestBusSm调用CanSM_RequestComMode
将变量置成COMM_FULL_COMMUNICATION
CanSM_ReqComM_Mode_en[network] = COMM_FULL_COMMUNICATION ;
接着会在CanSM的Mainfunction中

CanSM_MainFunctionCanSM_NetworkModeTrans((NetworkHandleType)CanSM_NetworkIdx_u8,CanSM_ReqComMode_uo);CanSM_NO2FULL_COM(network);/*Start the CAN controllers*/CanSM_StartCtrl(network);CanIf_SetControllerMode(CanSM_ControllerId_u8,CAN_CS_STARTED));lRetVal_en = lCtrlDrvConfig_pst->SetCrtlMode(lCtrlConfig_pst->CtrlCanCtrlRef, ControllerMode);Can_Integn_SetControllerMode (uint8 Controller_u8, Can_ControllerStateType Transition_en){return Can_SetControllerMode(Controller_u8, Transition_en);}
