第八节：图像基本操作- 图像颜色空间转换 (RGB, HSV)

news 来源：原创 2025/5/7 10:21:16

颜色空间概述
RGB颜色空间的特点与应用
HSV颜色空间的优势与实战技巧
灰度图像的本质与快速转换方法
OpenCV中的关键函数：cv2.cvtColor详解
多颜色空间联合应用的经典案例
总结与进阶学习建议

1. 颜色空间概述

在计算机视觉领域，颜色空间是将颜色信息数值化的数学模型。不同的颜色空间从独特的视角描述色彩特征：

RGB：基于三原色的加法混合原理
HSV：模拟人类感知颜色的方式（色相/饱和度/明度）
Grayscale：通过亮度信息简化图像分析

OpenCV作为计算机视觉的核心工具库，提供了高效的颜色空间转换接口。理解这些转换原理，是进行图像分割、目标检测等高级任务的基础。

2. RGB颜色空间深度解析

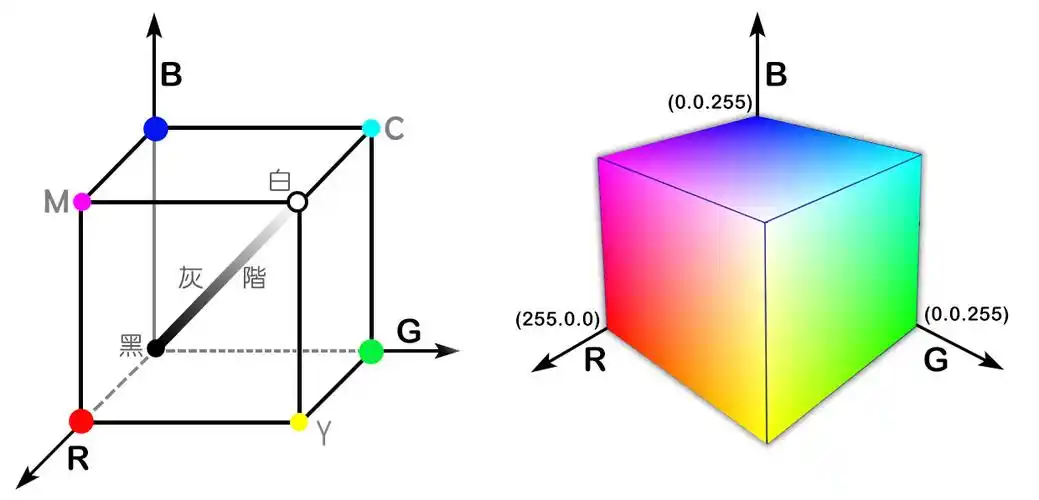

2.1 RGB模型原理

RGB模型采用笛卡尔坐标系，每个像素由红(R)、绿(G)、蓝(B)三个通道的强度值构成（0-255）。其核心优势在于：

与显示设备工作原理完全匹配
直观表达颜色混合效果

适合图像存储和传输

import cv2
import matplotlib.pyplot as pltimg_bgr = cv2.imread('image.jpg')  # OpenCV默认BGR顺序
img_rgb = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB)plt.imshow(img_rgb)
plt.title('RGB Color Space')
plt.show()

2.2 RGB的局限性

对光照敏感：亮度变化直接影响通道值
颜色识别困难：需同时考虑三个通道的数值关系
不直观：难以直接分离颜色和亮度信息

3. HSV颜色空间实战指南

3.1 HSV模型结构

Hue（色相）：0-180（OpenCV中8位存储优化）
Saturation（饱和度）：0-255
Value（明度）：0-255

HSV更贴近人类对颜色的感知方式，特别适合颜色分割任务。

img_hsv = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2HSV)# 黄色区间阈值设定
lower_yellow = np.array([20, 100, 100])
upper_yellow = np.array([30, 255, 255])mask = cv2.inRange(img_hsv, lower_yellow, upper_yellow)
result = cv2.bitwise_and(img_rgb, img_rgb, mask=mask)

3.2 HSV应用场景

交通标志识别：通过色相快速定位红色/黄色标志
肤色检测：在特定色相范围内进行人体区域分割
光照鲁棒性处理：通过固定色相+调整饱和度/明度

4. 灰度图像：化繁为简的艺术

4.1 灰度转换算法

OpenCV采用加权平均法，符合人眼对绿光敏感的特性：

Gray = 0.299*R + 0.587*G + 0.114*B

gray_img = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2GRAY)# 快速阈值化处理
_, binary_img = cv2.threshold(gray_img, 127, 255, cv2.THRESH_BINARY)

4.2 灰度图像优势

数据量减少至1/3，提升处理速度
突出纹理和形状特征
兼容传统图像处理算法

5. 核心函数`cv2.cvtColor`技术手册

5.1 函数原型

cv2.cvtColor(src, code[, dst[, dstCn]]) -> dst

src：输入图像（支持多数据类型）
code：转换标识符（超过150种空间转换组合）

5.2 关键转换代码

转换方向	代码常量
BGR → RGB	cv2.COLOR_BGR2RGB
BGR → HSV	cv2.COLOR_BGR2HSV
BGR → Grayscale	cv2.COLOR_BGR2GRAY
HSV → BGR	cv2.COLOR_HSV2BGR

5.3 注意事项

8位图像HSV范围：H∈[0,179], S/V∈[0,255]
浮点图像归一化：HSV各通道范围变为[0,1]
预处理建议：转换前进行高斯滤波降噪

6. 综合应用案例：多颜色空间车牌检测

def detect_license_plate(img_path):# 读取并转换颜色空间img = cv2.imread(img_path)hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)# HSV蓝色区域检测lower_blue = np.array([100, 50, 50])upper_blue = np.array([140, 255, 255])mask = cv2.inRange(hsv, lower_blue, upper_blue)# 形态学处理kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))opened = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)# 边缘检测结合灰度信息edges = cv2.Canny(gray, 50, 150)combined = cv2.bitwise_and(edges, opened)# 轮廓查找与筛选contours, _ = cv2.findContours(combined, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)for cnt in contours:x,y,w,h = cv2.boundingRect(cnt)aspect_ratio = w / float(h)if 2 < aspect_ratio < 5:cv2.rectangle(img, (x,y), (x+w,y+h), (0,255,0), 2)return img
