Super-vlan

Super VLAN（VLAN聚合）的理论与配置

1. 基本概念

• Super VLAN（超级VLAN）是一种VLAN聚合技术，主要用于解决传统VLAN划分中IP地址浪费的问题。其核心思想是将多个Sub VLAN（子VLAN）聚合到一个Super VLAN中，共享同一个IP子网和网关地址，但保持Sub VLAN间的二层隔离。

• Sub VLAN：子VLAN，负责隔离广播域。每个Sub VLAN包含物理端口，但不配置独立的IP网关。

• Super VLAN：仅作为逻辑上的聚合层，不包含物理端口，负责为Sub VLAN提供统一的IP子网和三层通信。

---

2. 工作原理

• 广播域隔离：Sub VLAN之间默认二层隔离（无法直接通信）。

• 共享网关：所有Sub VLAN使用Super VLAN的IP地址作为网关。

• 三层互通：Sub VLAN间的通信需通过Super VLAN的三层接口（借助ARP代理或路由）。

---

3. 典型应用场景

• IP地址节省：适合需要为多个VLAN分配独立子网但IP地址有限的场景（如大规模终端接入）。

• 简化管理：减少网关配置，统一管理多个Sub VLAN。

---

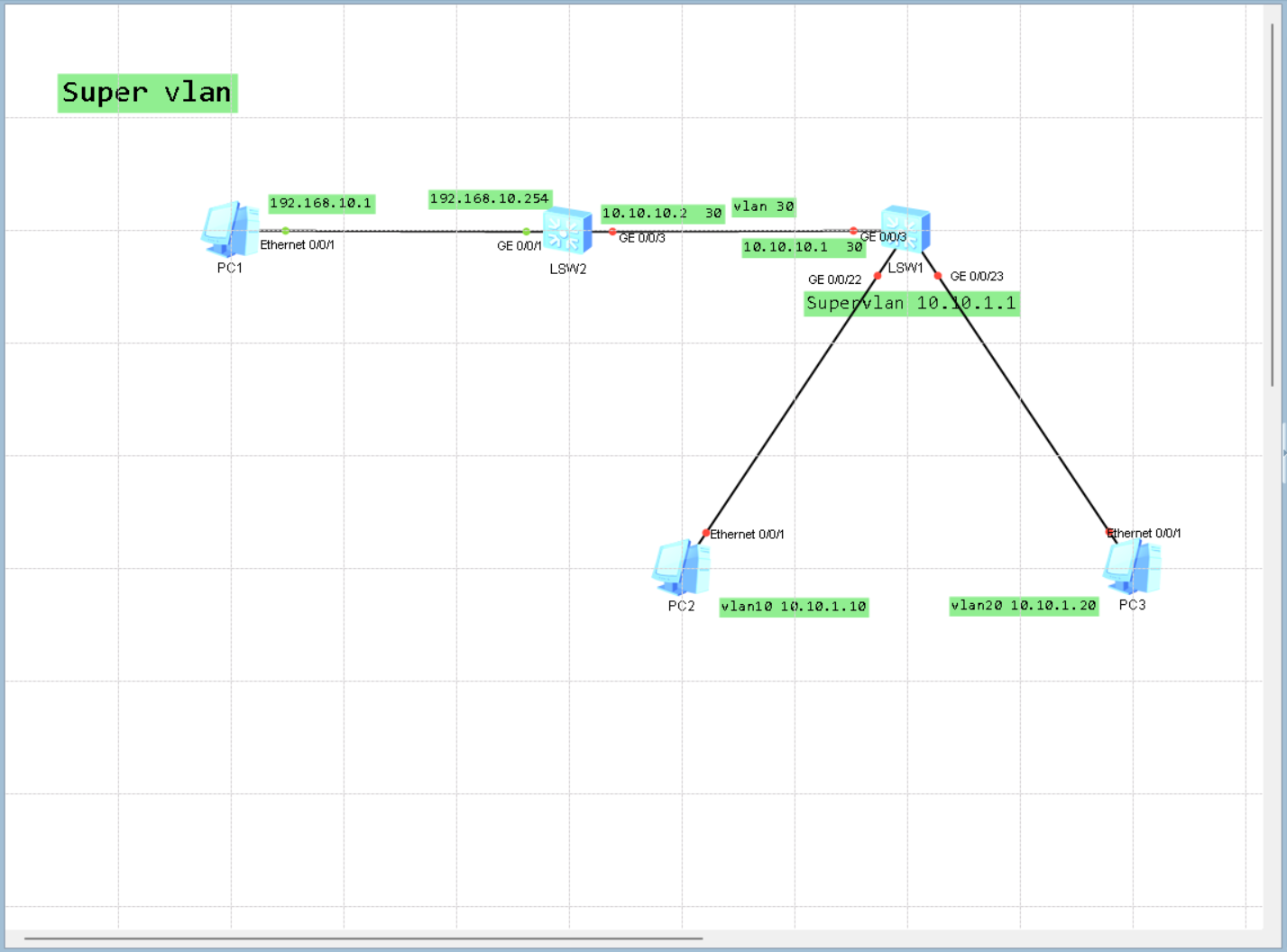

4拓扑展示

5. 配置步骤（以华为设备为例）

# 创建Super VLAN 100
system-view
# 创建VLAN 10、20 、30
vlan batch 10 20 30vlan 100description Super-VLANaggregate-vlan  # 设置为Super VLAN
access-vlan 10 20   # 关联Sub VLAN 10、20
quit

5.1 配置Super VLAN的三层接口

interface Vlanif 100  # 进入Super VLAN接口ip address 192.168.1.1 255.255.255.0  # 配置网关IParp-proxy inter-sub-vlan-proxy enable  # 启用Sub VLAN间ARP代理
quit

5.2将物理端口划分到Sub VLAN

interface GigabitEthernet0/0/1port link-type accessport default vlan 10   # 将端口划入Sub VLAN 10
quitG0/0/2一样

5.3配置IP，配置路由

原因：：此次为网络层，需要给交换机

[sw1-GigabitEthernet0/0/1]port link-type access

[sw1-GigabitEthernet0/0/1]port default vlan 30

[sw1-GigabitEthernet0/0/1]int v 30

[sw1-Vlanif30]ip add 10.10.10.1

在sw1上配置路由

[sw2]ip ro 0.0.0.0   0    10.10.10.2

在sw2上配置路由

[sw2]ip ro 192.168.1.0 24 10.10.10.1

在【sw1】上添加

##开启跨子VLAN的 ARP 代理功能

[sw1-Vlanif10]arp-proxy inter-sub-vlan-proxy enable

---

6. 关键注意事项

• Super VLAN无物理端口：仅作为逻辑聚合层，物理端口必须划分到Sub VLAN。

• Sub VLAN间通信：默认隔离，需通过Super VLAN的ARP代理或三层路由实现互通。

• IP地址规划：所有Sub VLAN共享Super VLAN的IP子网，需避免地址冲突。

---

7. 验证命令

display vlan [vlan-id]          # 查看VLAN信息
display interface Vlanif [id]  # 检查Super VLAN接口状态
display arp-proxy              # 查看ARP代理配置

---

8.测试结果

 PC1 ping PC2和PC3

9. 常见问题

• Sub VLAN间无法通信：

  • 检查Super VLAN是否启用arp-proxy。

  • 确认Sub VLAN已正确关联到Super VLAN。

• IP地址冲突：确保所有Sub VLAN内的终端IP属于Super VLAN的子网。
