实操3:6位数码管

文章介绍

对应“案例5_3: 6位数码管显示0或者1【静态显示】”
跳转链接
要求：实现开发板的6位数码管同时显示0或者1

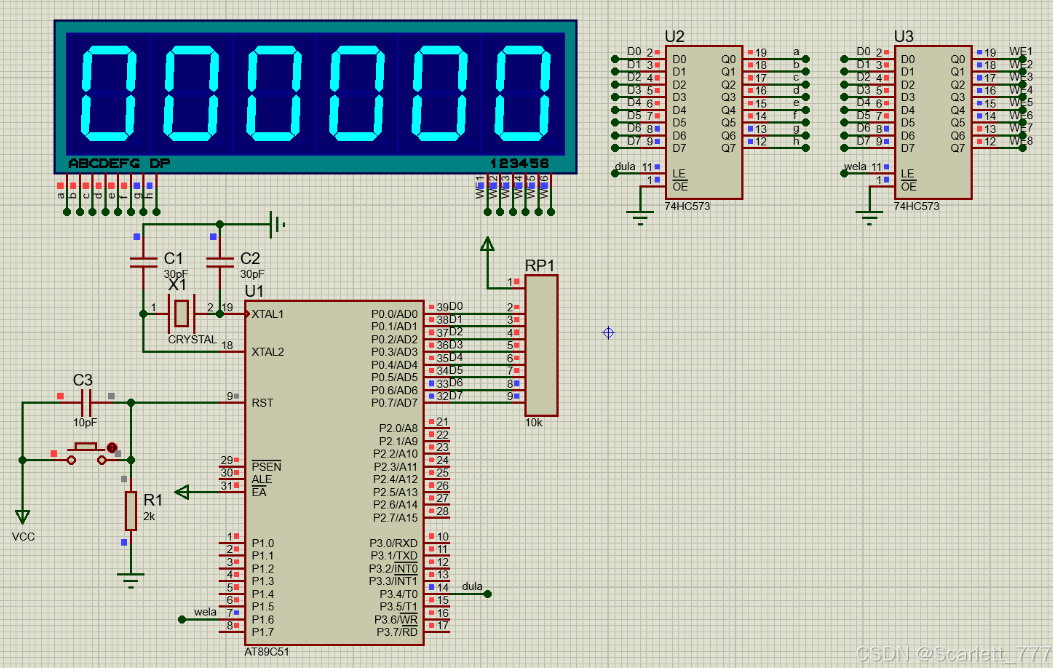

仿真图

原来的仿真代码

#include<reg52.h>  // 头文件// 定义锁存器控制引脚
sbit dula=P3^4;	// 锁存器U2（段选）
sbit wela=P1^6;	// 锁存器U2（位选）// 主函数
void main()
{// 2.段选控制dula=1;	 //	打开段选P0=0x3f; // 数码管显示“0”  dula=0;	 // 关闭段选// 1.位选控制wela=1;	 // 打开位选P0=0xc0; // 位选6个数码管 1100 0000wela=0;	 // 关闭位选// 3.保持while(1);
}

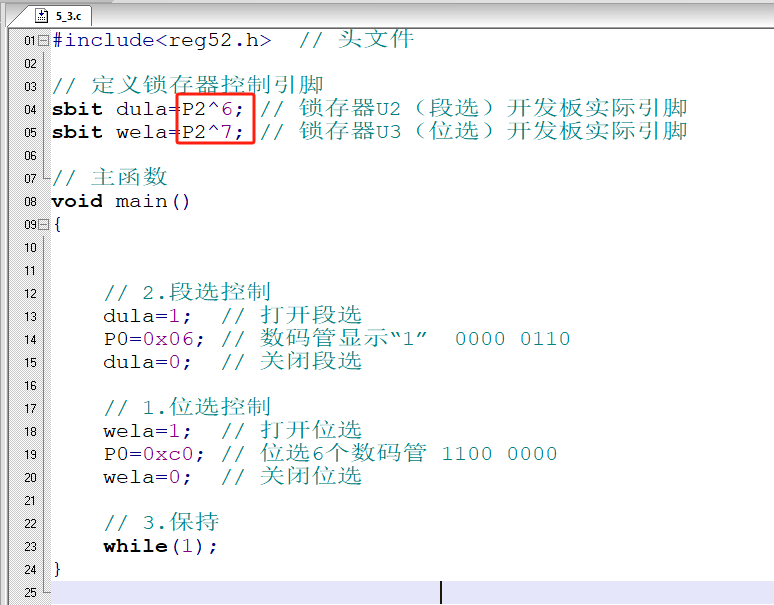

教学用开发板段选和位选对应引脚

思考题

使开发板实现“案例6_2: 6位数码管依次显示数字11.12.13【动态显示】”的效果
跳转链接

实物图
