NetApp SAS 连接线：铜缆与光缆的全面介绍

news 来源：原创 2025/5/7 8:30:31

写在前面

NetApp 的磁盘扩展柜，主要是12GB的shelf，如DS212C,224C,460C等，这些shelf中间的互联或者控制器到shelf的连接都是通过12Gb的SAS线来连接的，以实现高速数据传输。SAS 连接线是这一过程中的核心组件。但是NetApp的SAS连接线分为好几种，很多人都搞不明白，也搞不明白这些不同的SAS线之间的差异和区别，以及该如何使用这些线缆。这篇文章就是对NetApp的12Gb SAS线缆做个科普。

从大的方面来看，主要分为 SAS 铜缆 和 SAS 光缆 两种类型。本文将详细介绍这两种线缆的特点、区别，并梳理 NetApp 的使用规则。

如果您觉得有价值，欢迎点赞、关注、转发和添加vx: StorageExpert。

SAS 铜缆与光缆的区别

SAS 铜缆

SAS 铜缆使用铜芯作为传输介质，分为被动铜缆（Passive Copper）和主动铜缆（Active Copper）。其特点如下：

传输距离：短距离连接，常见 0.5 米至 5 米（被动铜缆），主动铜缆可达 8 米。
传输速率：支持 SAS 3.0（12Gbps/通道，4x 总带宽 48Gbps）和 SAS 4.0（24Gbps/通道，4x 总带宽 96Gbps）。
抗干扰性：易受电磁干扰（EMI），需屏蔽设计。
重量和灵活性：较重，弯曲半径大（约 50mm）。
成本：较低，适合预算有限场景。

市面上的很多存储产品都是使用额这种SAS铜缆。到底是passive的copper还是active的copper我也搞不清楚。感觉多是passive的铜缆，因为没有电源。

SAS 光缆

SAS 光缆使用光纤传输，常见类型包括 Mini-SAS HD AOC（Mini-SAS HD 到 Mini-SAS HD 接头）和分支光缆（Mini-SAS HD 到 LC 接头）。其特点如下：

传输距离：长距离连接，AOC 光缆可达 50 米，配合配线架的分支光缆路径可达 100 米（端到端最多 300 米）。
传输速率：与铜缆相同，支持 SAS 3.0 和 SAS 4.0。
抗干扰性：完全不受电磁干扰，适合复杂环境。
重量和灵活性：轻便，弯曲半径小（约 25mm），适合高密度布线。
成本：较高，因光纤和光电模块成本高。

NetApp的新产品很多都使用这种SAS光缆。

对比总结

特性	SAS 铜缆	SAS 光缆
传输介质	铜芯（电信号）	光纤（光信号）
传输距离	0.5-8 米	1-100 米（端到端 300 米）
抗干扰性	较弱（易受 EMI 影响）	强（不受 EMI 影响）
重量/灵活性	较重，弯曲半径大	轻便，弯曲半径小
成本	较低	较高

上图，有图片更容易理解，注意这些光缆的接头可以是不同的。

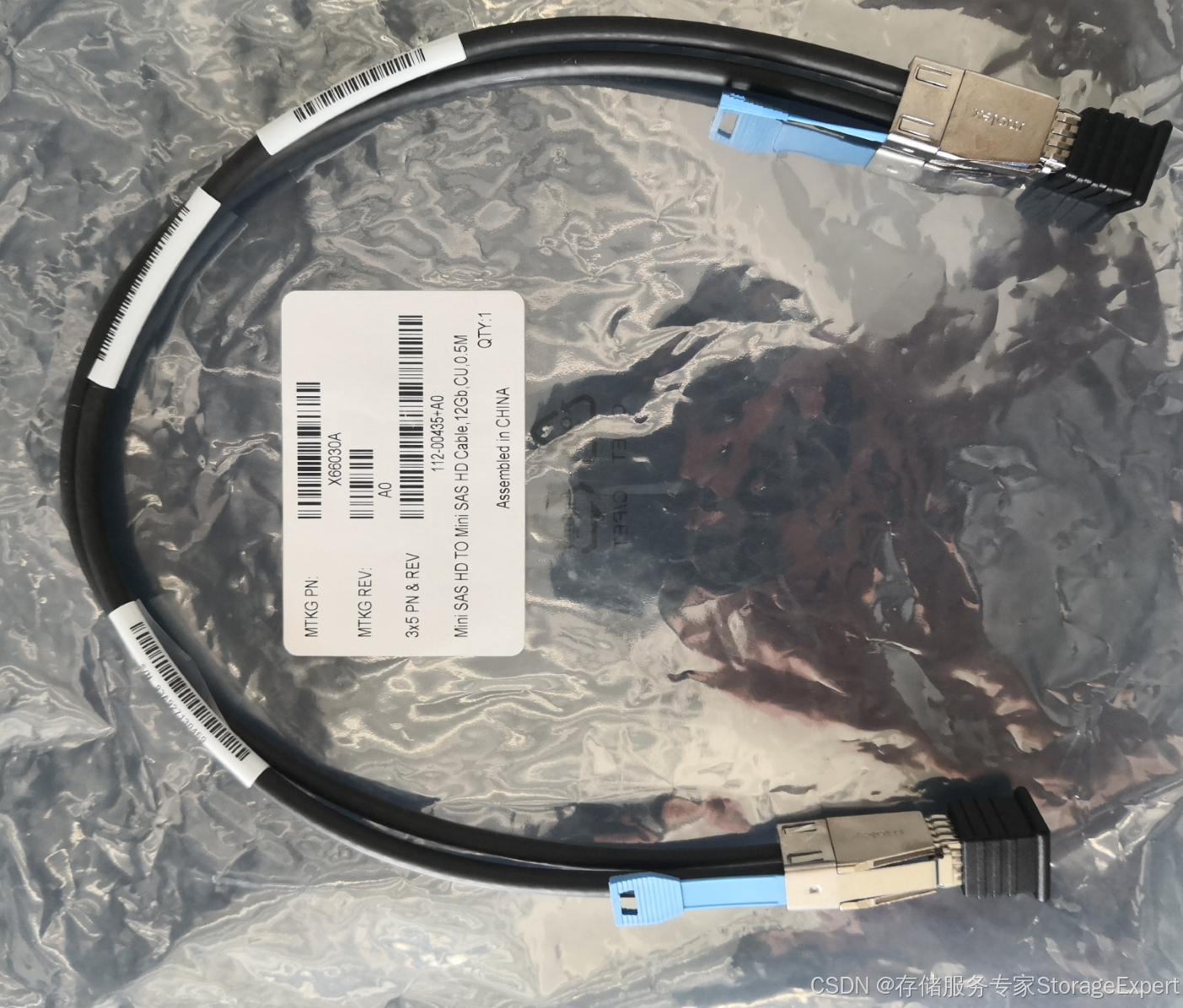

图片 1：Mini-SAS HD SAS 铜缆

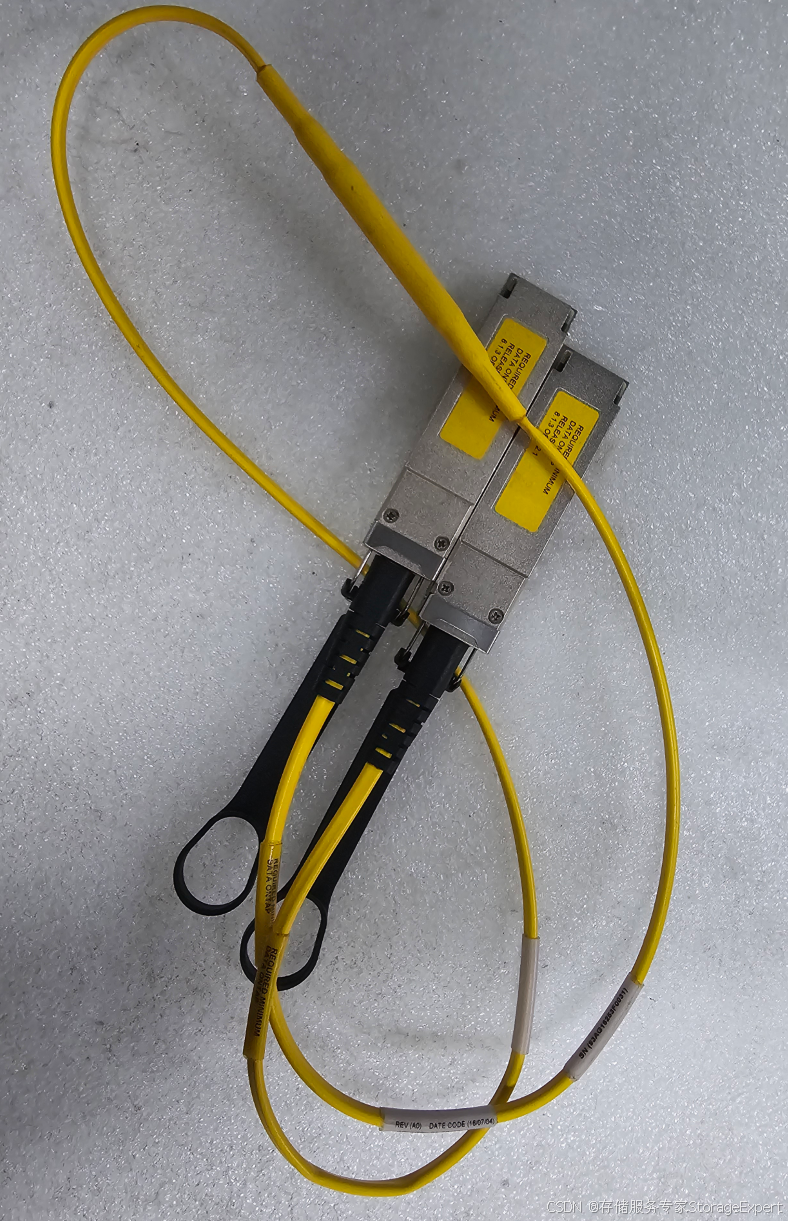

图片 2：Mini-SAS HD SAS AOC 光缆

图片 3：Mini-SAS HD 到 LC 分支光缆

NetApp SAS 连接线的使用规则

NetApp 对 SAS 铜缆和光缆的使用有明确规则，以确保连接的稳定性、性能和兼容性。以下是主要规则：

通用规则

兼容性：说白了，就是去官网查，一方面是平台要支持，另外是ONTAP版本也要支持。
传输速率：支持 SAS 3.0（12Gbps/通道）和 SAS 4.0（24Gbps/通道）。
热插拔：支持热插拔，便于维护。

SAS 光缆特定规则

AOC 光缆：
- 适用于控制器到磁盘栈（controller-to-stack）和磁盘扩展柜shelf间（shelf-to-shelf）连接，长度最长 50 米。
分支光缆（Mini-SAS HD 到 LC）：
- 可用于控制器到磁盘栈和磁盘阵列间连接。
- 在一个磁盘loop内只能使用一次分支光缆，其余shelf间级联连接需用 AOC 光缆。
- 四路径高可用（quad-path HA）配置中，阵列间双宽连接建议使用成对的相同分支光缆。
- 分支光缆的 8 个 LC 接头（4 对光纤）必须全部连接到配线架。
- 配线架和配线架间的光纤为 OM4 多模，这个在原厂配置中是不提供的。
- 一个路径中最多用一对配线架。
距离限制：
- 点对点路径（Mini-SAS HD 到 Mini-SAS HD）最大 100 米（包括分支光缆、配线架和配线架间电缆）。
- 端到端总路径（控制器到最后一个阵列）最大 300 米。
