第七十一问：运放增益带宽积解读（有待改进）

增益带宽积顾名思义：增益（就是开环增益）与带宽的乘积；

第七十二问：运放输出摆幅

定义：输出摆幅是指输出信号在最大值和最小值之间的变化幅度。在模拟电路中，比如音频放大器，输出摆幅决定了能够驱动扬声器的信号强度范围；在数字电路中，它决定了逻辑电平的高低变化范围，对于正确识别和传输数字信号至关重要。常与轨到轨有关

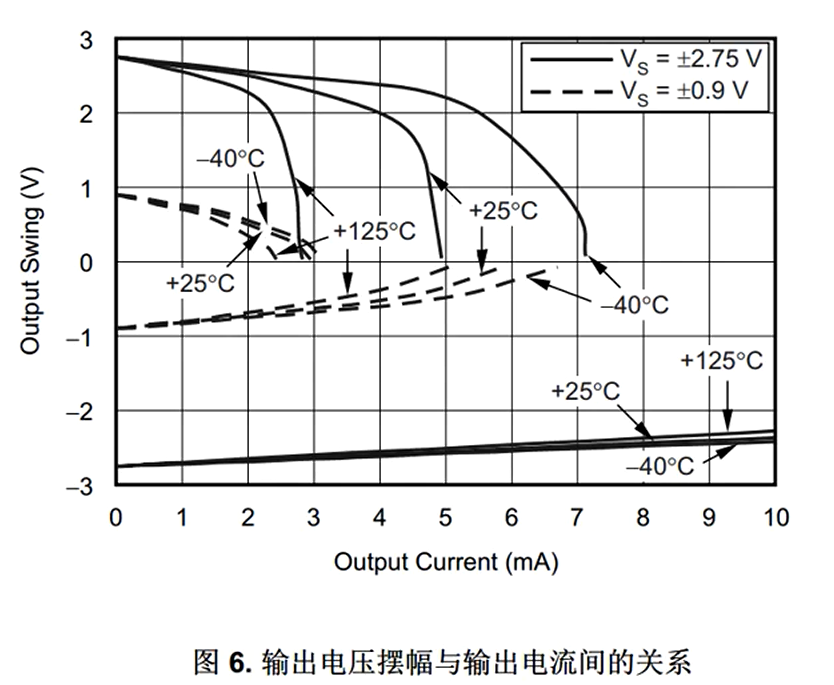

输出摆幅与温度，输出电流的关系图：

为什么与输出电流有关：

轨到轨输出的mos管有阻值，不同的电流通过会造成不同的压降；

第七十三问：运放热阻解读

具体题目：通过热阻算温升

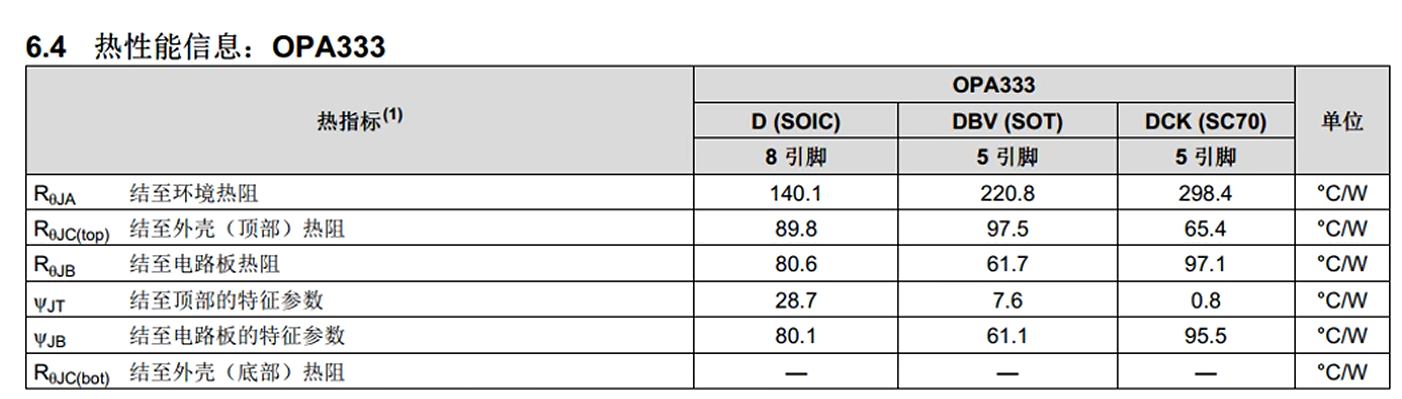

举例OPA333的热性能信息：

具体的计算公式：



 解释上述公式：

RθJA：表示热阻，其他类型热阻如上图所示。

TA：表示环境温度。

TJ：表示截温。

PD：功率耗散。就是器件工作时所消耗的功耗。

第七十四问：运放电路设计步骤

题目：设计一个反向放大电路
VIN=-5---5V
VOUT=-10---10V
F（频率）=5K

设计步骤：

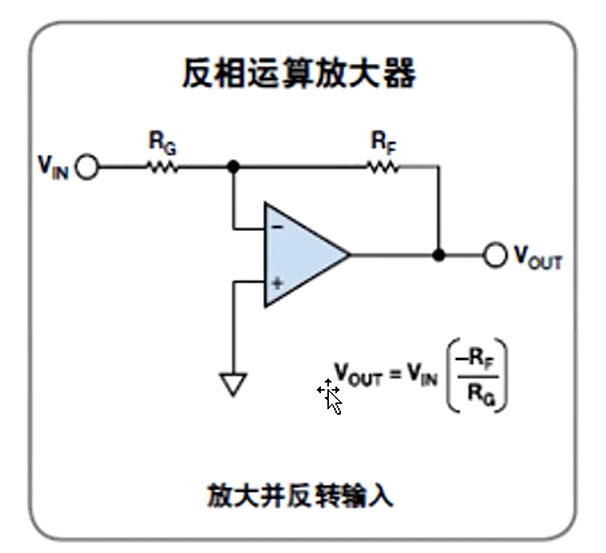

（1）首先电路拓步，要设计的电路公式如上图。

（2）先假设电阻上图RG = 10K，再假设电路信号源阻抗为100欧，那么增益误差为100/10K = 1%；

（3）计算所需的增益G = 2；

（4）RF = RG*G = 20K；

（5）GBP（增益带宽积） >> F*G = 10K；

（6）压摆率要满足条件SR（压摆率）>  2π *vp（）=314KV/S=0.31 4V/us

第七十五问：磁路与变压器

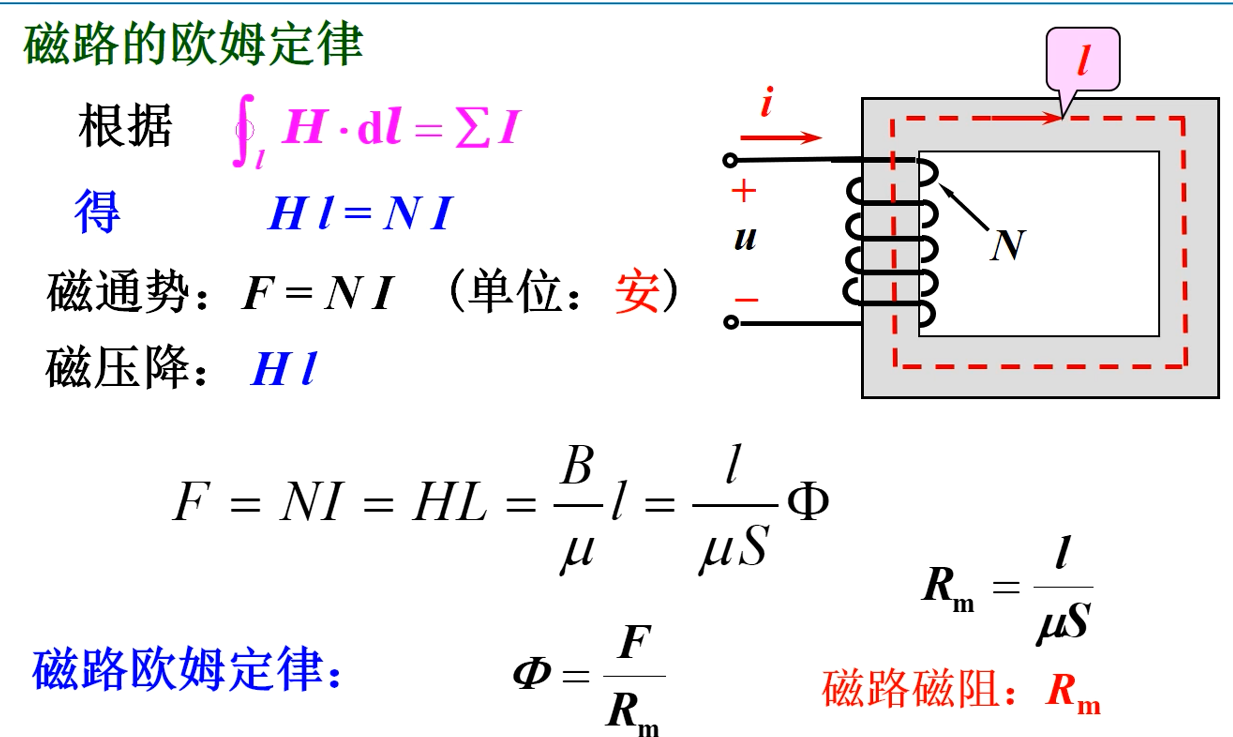

磁路的基本物理量：

1. 磁感应强度    B-- 矢量    单位：T

均匀磁场 -- 磁场内各点的 B 大小相等，方向相同。

2. 磁场强度    H------ 矢量    定义 H=B/μ    单位：A/m (安 / 米)


3. 磁导率    μ  真空磁导率     μ0=4π×10^-7H/m (亨 / 米)
相对磁导率 μr=μ/μ0    对于铁磁材料    μ=10^2~10^5

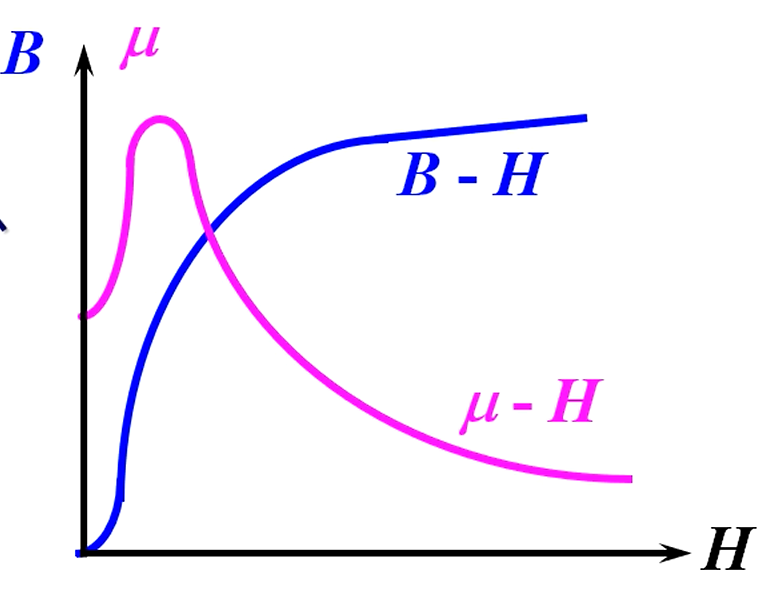

铁磁材料的的磁性能：

（1）高导磁性：在外磁场的作用下，磁性物质被强烈磁化而呈现出很强的磁性。

（2）磁饱和性：H 增加，B 增加很小的现象

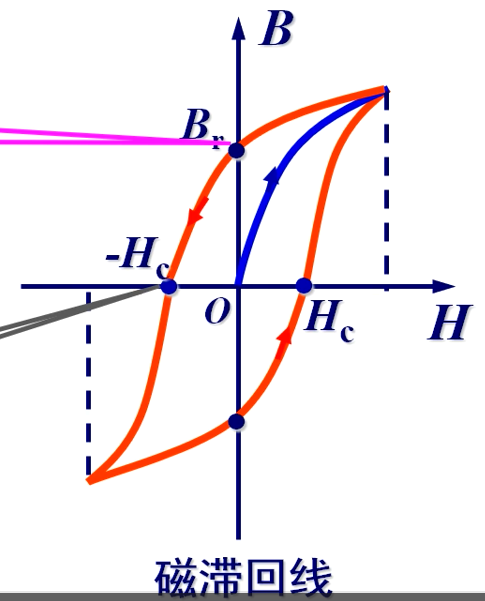

（3）磁滞性：磁感应强度 B 的化总是滞后于外磁场 H 变化

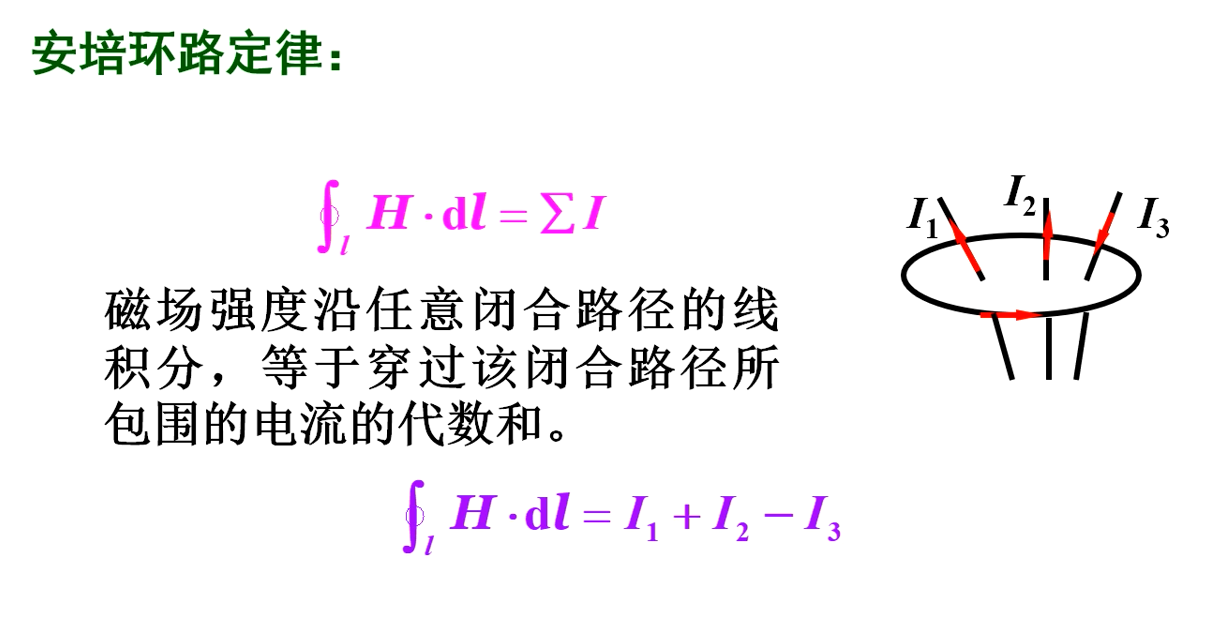

一些公式定理：





变压器：

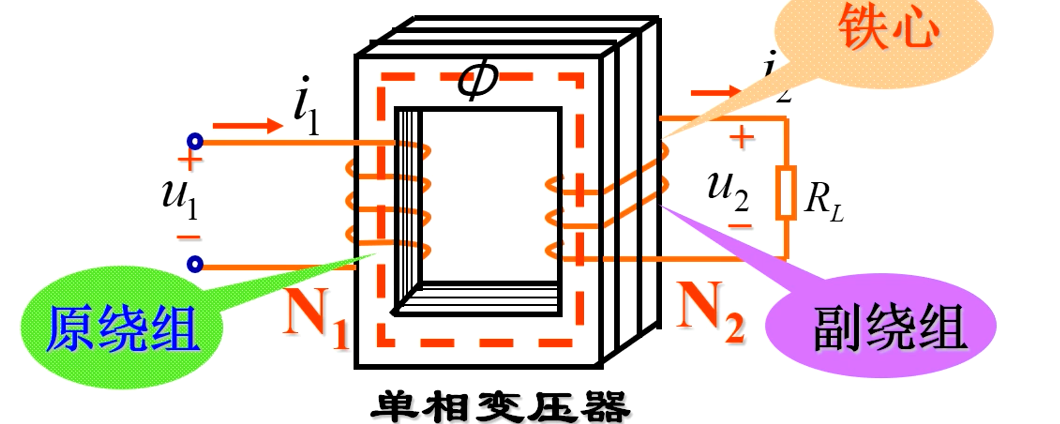

变压器是一种常见的电气设备，在电力系统和电子线路中应用广泛。

变压器的主要功能有:
变电压：电力系统
变电流：电流互感器
变阻抗：电子线路中的阻抗匹配
