第37课 绘制原理图——放置离页连接符

什么是离页连接符？

前边我们介绍了网络标签（Net Lable），可以让两根导线“隔空相连”，使原理图更加清爽简洁。

但是网络标签的使用也具有一定的局限性，对于两张不同Sheet上的导线，网络标签就不不能将它们连接在一起的。这时我们就要用到离页连接符（OffSheet Connector）了。

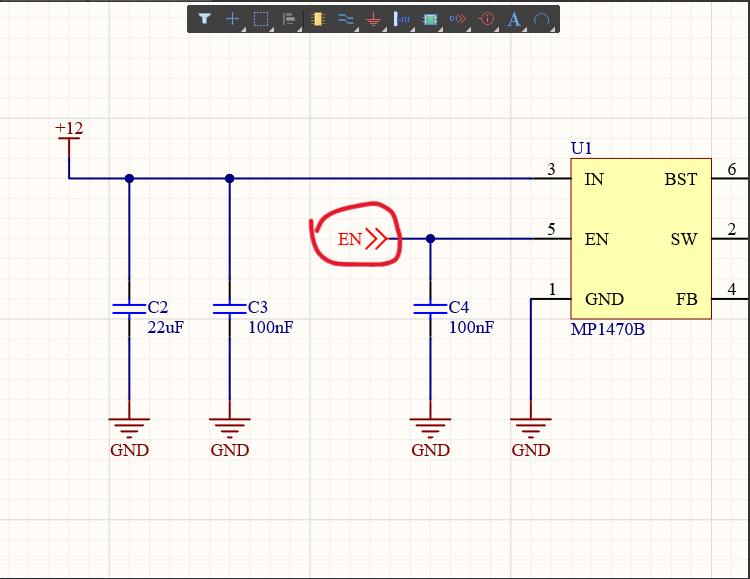

离页连接符（OffSheet Connector）就是专门用来将不同页（Sheet）上的导线隔空连接在一起的工具。

和网络标签一样，只有网络名称相同的离页连接符才可以相互连接，并归于同一网络。

---

放置离页连接符的方法

在AD 20中，打开一个原理图文件（.SchDoc），进入原理图绘制模式。

我们点击快速工具条上的网络标签命令。

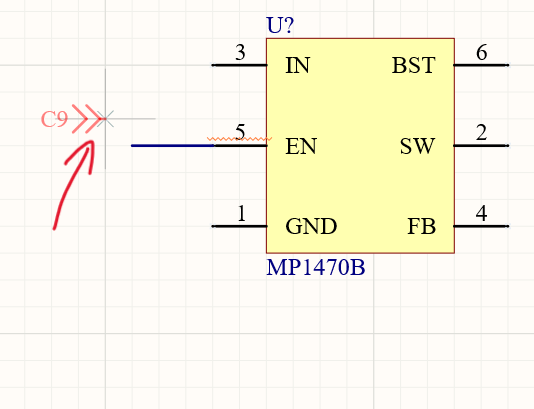

这时离页连接符会悬浮于光标之上，随光标移动。

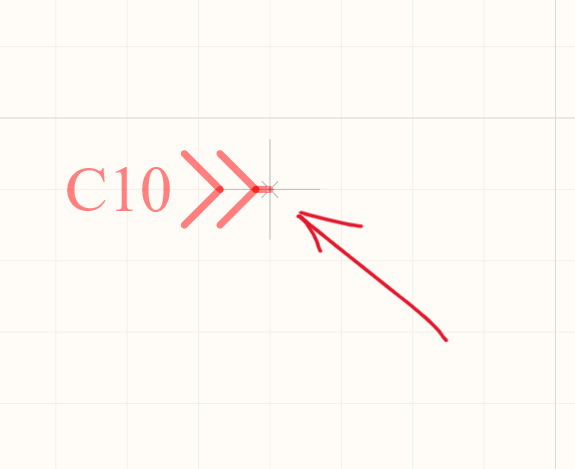

要注意，离页连接符的电气连接点在它箭头所指的端点处，如下图所示。

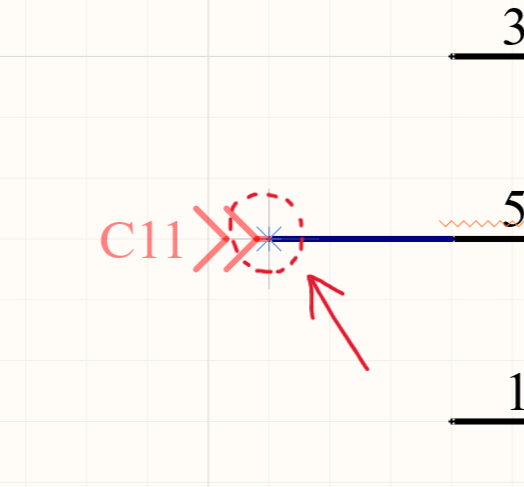

我们在放置时，注意要将离页连接符的电气连接点与导线的断头点（电气连接点）相重合，这样才能使离页连接符正确地添加到这个导线的断头处。

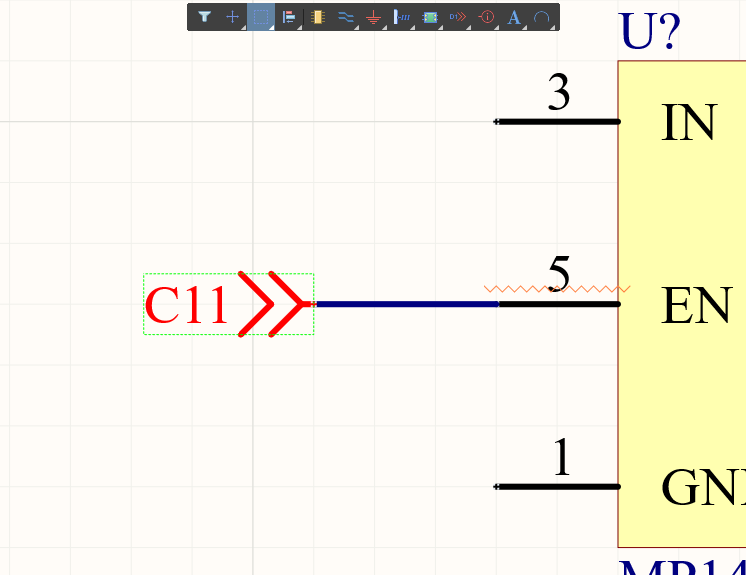

点击鼠标左键，确定放置离页连接符。

这样，离页连接符就放置完成了。

要注意，此时我们仍处于放置离页连接符的过程中；

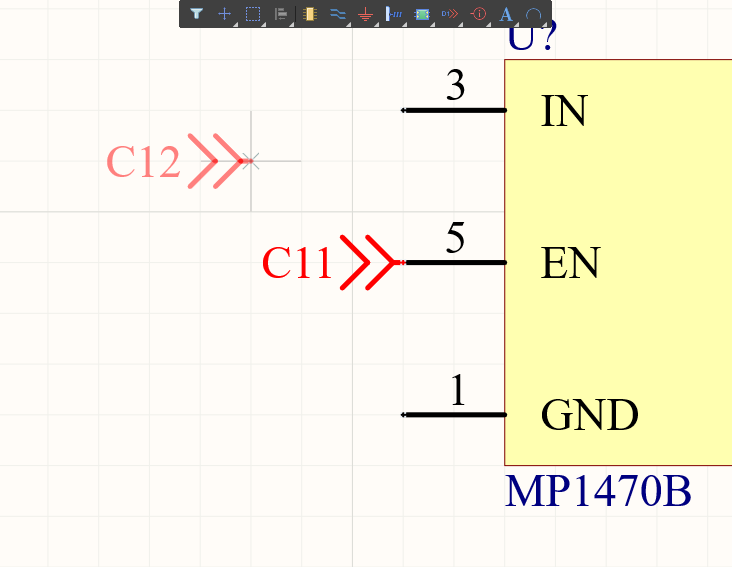

我们可以继续放置下一个离页连接符。

此时我们按ESC键或鼠标右键，就可以退出放置离页连接符的过程了。

---

更改离页连接符的名称（放置中途）

在放置离页连接符的过程正好能个，我们可以在中途更改它的网络名称。

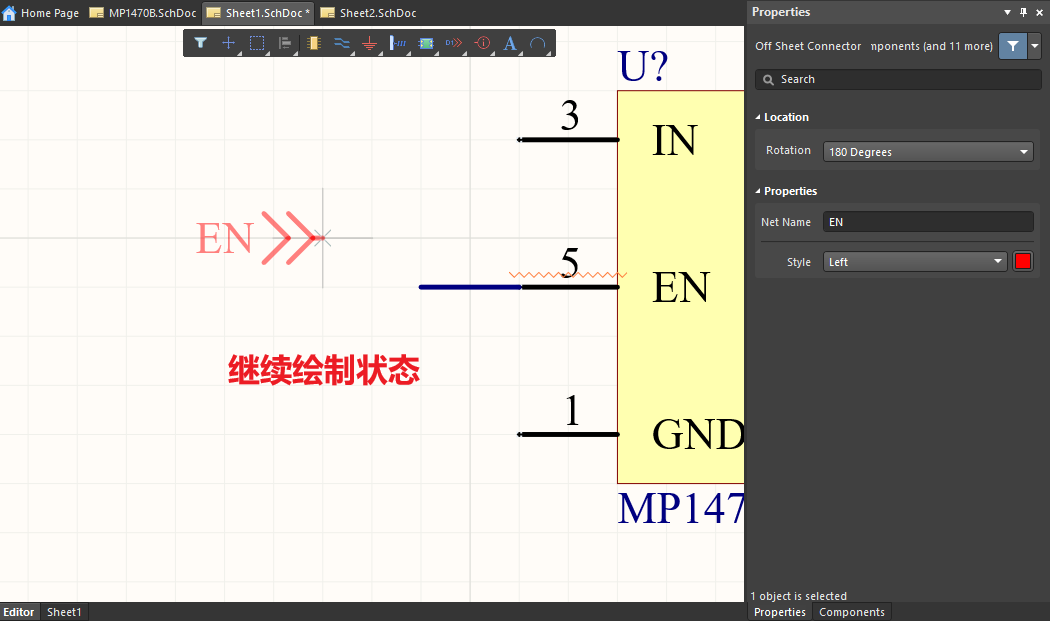

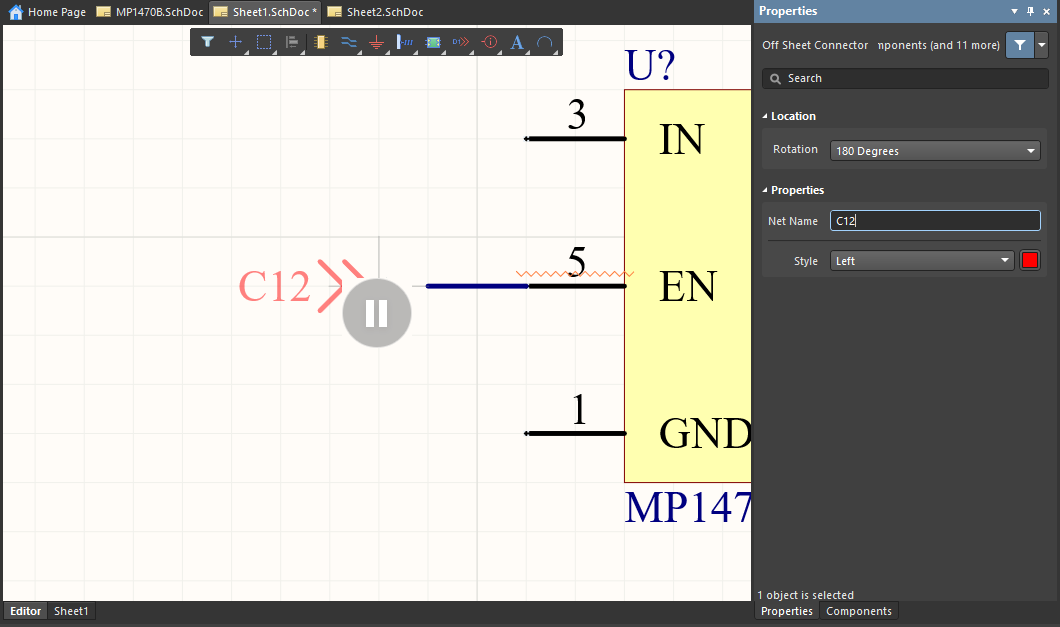

我们在放置离页连接符的过程中，按下Tab键，进入暂停状态：
       可以让设计窗口中的动作暂停，从而鼠标的动作不会作用到设计窗口中；
       此时我们可以操作Properties Panel，对离页连接符的网络名称进行更改。

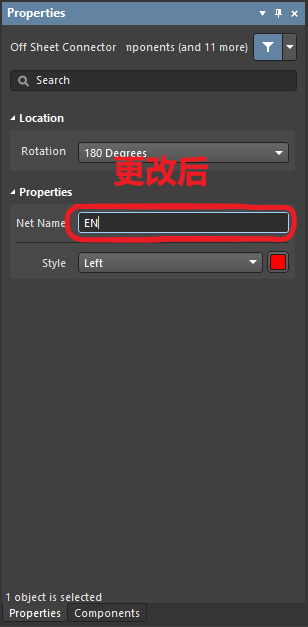

 按需求，更改离页连接符的网络名称。

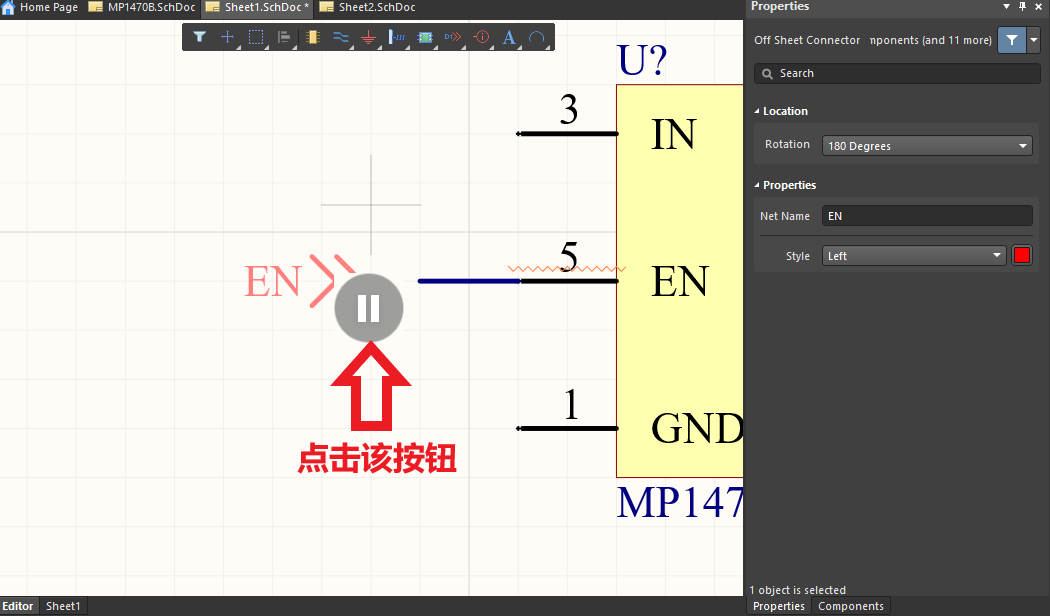

更改完成之后，我们点击设计窗口正中间的暂停恢复按钮，或者按下Enter键，即可继续放置当前的离页连接符。

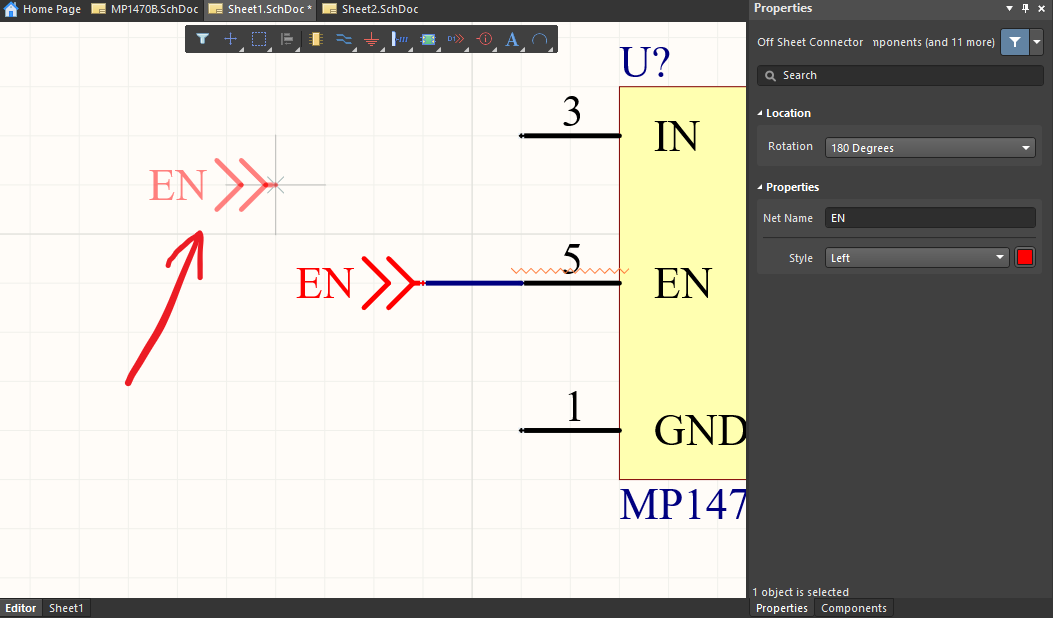

点击鼠标左键，将离页连接符放置在当前的位置，并继续放置下一个离页连接符。

---

更改离页连接符的名称（放置后）

当然，我们也可以在放置完之后再更改离页连接符的网络名称。

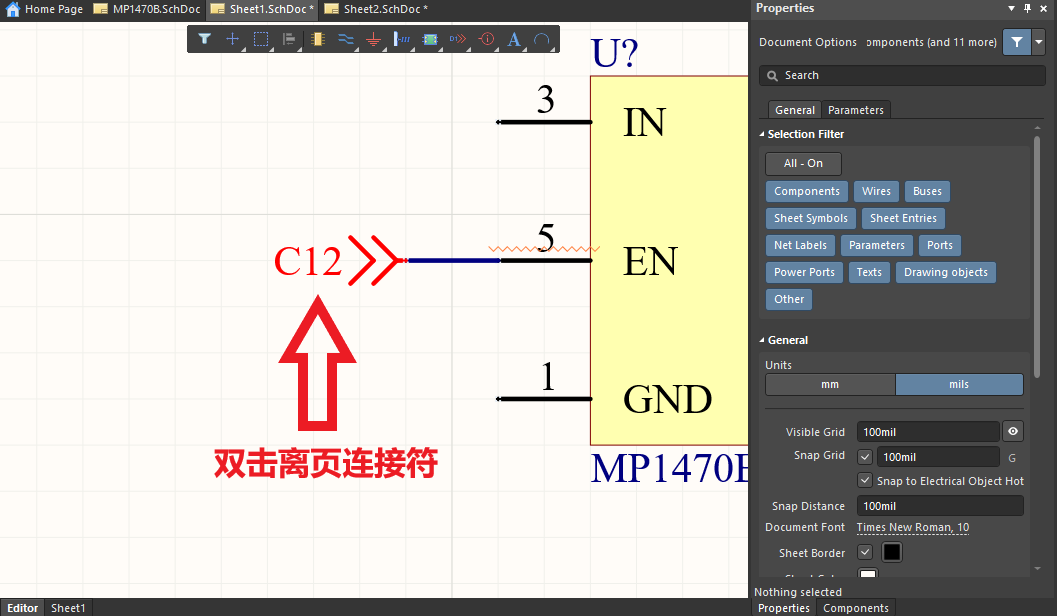

双击我们刚刚放置的离页连接符，即可呼出它的Properties Panel。

接着我们就能在Properties Panel上更改它的名称了。

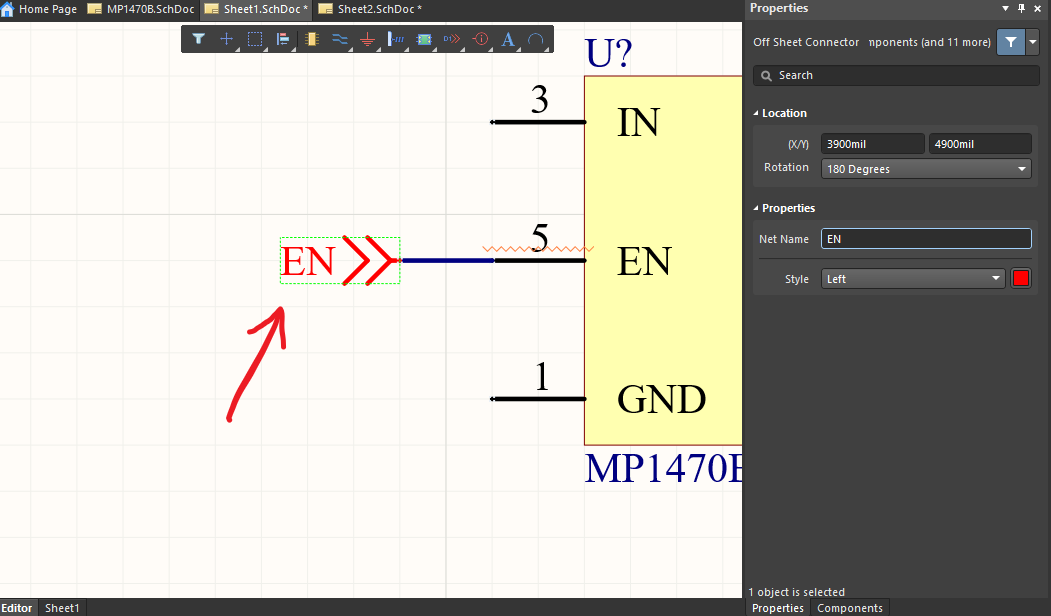

这样，我们就完成了离页连接符网络名称的更改。



---

离页连接符自动连号

和连续放置网络标签一样，如果离页连接符的网络名称中带有数字，那么我们连续放置的离页连接符将会是连号的。如下图所示。



---

离页连接符（OffSheet Connector）和端口（Port）

和离页连接符（OffSheet Connector）一样，端口（Port）同样也可以将两张不同Sheet上的导线“隔空相连”。但是在初学阶段，还是建议大家只使用离页连接符（OffSheet Connector）而不使用端口（Port）。

端口（Port）更适合用于复杂的项目当中，一般都是具有层次原理图结构的，要明确信号流向的。简单的项目没必要去用它。

特别要建议的是，初学者不要在项目中混用端口（Port）和离页连接符（OffSheet Connector），这样可能导致网络连接逻辑出现混乱。
