GAMES202-高质量实时渲染（Assignment 2）

news 来源：原创 2025/5/3 6:33:30

作业介绍

物体在不同光照下的表现不同，PRT(Precomputed Radiance Transfer) 是一个计算物体在不同光照下表现的方法。光线在一个环境中，会经历反射，折射，散射，甚至还会物体的内部进行散射。为了模拟具有真实感的渲染结果，传统的Path Tracing 方法需要考虑来自各个方向的光线、所有可能的传播形式并且收敛速度极慢。PRT 通过一种预计算方法，该方法在离线渲染的 Path Tracing 工具链中预计算 lighting 以及 light transport 并将它们用球谐函数拟合后储存，这样就将时间开销转移到了离线中。最后通过使用这些预计算好的数据，我们可以轻松达到实时渲染严苛的时间要求，同时渲染结果可以呈现出全局光照的效果。

PRT 方法存在的限制包括：
• 不能计算随机动态场景的全局光照
• 场景中物体不可变动

本次作业的工作主要分为两个部分：cpp 端的离线预计算部分以及在 WebGL框架上使用预计算数据部分

PRT课上最终得出的结论是对渲染方程的计算，可以先把光照和其余部分分别计算球谐展开后系数相乘（针对BRDF是diffuse的情况），所以我们只需要针对光照算球谐展开的系数，然后针对其余部分算一个球谐展开的系数，传递给顶点着色器后相乘就是顶点的着色

环境光贴图预计算

要做的就是把L(wi)项用球谐函数表示，因为球谐函数都一样，不一样的只有系数，所以只需要预计算出系数，系数求法如下，针对球谐函数的任何一项求他的系数都是算一个积分
请添加图片描述
根据作业提示，需要完成函数，输入为天空盒的6个面图片

    std::vector<Eigen::Array3f> PrecomputeCubemapSH(const std::vector<std::unique_ptr<float[]>> &images,const int &width, const int &height,const int &channel){

下面这一步是把6张贴图每个像素的方向向量都存起来了

        std::vector<Eigen::Vector3f> cubemapDirs;cubemapDirs.reserve(6 * width * height);for (int i = 0; i < 6; i++){Eigen::Vector3f faceDirX = cubemapFaceDirections[i][0];Eigen::Vector3f faceDirY = cubemapFaceDirections[i][1];Eigen::Vector3f faceDirZ = cubemapFaceDirections[i][2];for (int y = 0; y < height; y++){for (int x = 0; x < width; x++){float u = 2 * ((x + 0.5) / width) - 1;float v = 2 * ((y + 0.5) / height) - 1;Eigen::Vector3f dir = (faceDirX * u + faceDirY * v + faceDirZ).normalized();cubemapDirs.push_back(dir);}}}

接着对系数数组初始化

// 表示球谐系数的个数constexpr int SHNum = (SHOrder + 1) * (SHOrder + 1);std::vector<Eigen::Array3f> SHCoeffiecents(SHNum);for (int i = 0; i < SHNum; i++)SHCoeffiecents[i] = Eigen::Array3f(0);

最后遍历每个方向向量进行计算系数

        for (int i = 0; i < 6; i++){for (int y = 0; y < height; y++){for (int x = 0; x < width; x++){// TODO: here you need to compute light sh of each face of cubemap of each pixel// TODO: 此处你需要计算每个像素下cubemap某个面的球谐系数![请添加图片描述](https://i-blog.csdnimg.cn/direct/f30ab4af6a6c4b1d9ba4c82953bd31d1.png)Eigen::Vector3f dir = cubemapDirs[i * width * height + y * width + x];int index = (y * width + x) * channel;Eigen::Array3f Le(images[i][index + 0], images[i][index + 1],images[i][index + 2]);}}}

请添加图片描述
计算方法就是遍历每一个像素，通过黎曼积分的方法来说，每个像素点都对每个球谐函数的系数有贡献

        for (int i = 0; i < 6; i++){for (int y = 0; y < height; y++){for (int x = 0; x < width; x++){// TODO: here you need to compute light sh of each face of cubemap of each pixel// TODO: 此处你需要计算每个像素下cubemap某个面的球谐系数Eigen::Vector3f dir = cubemapDirs[i * width * height + y * width + x];int index = (y * width + x) * channel;// 当前像素的RGB值Eigen::Array3f Le(images[i][index + 0], images[i][index + 1],images[i][index + 2]);// 计算当前像素的面积float delta_wi = CalcArea(x, y, width, height);Eigen::Vector3d _dir(Eigen::Vector3d(dir[0], dir[1], dir[2]).normalized());//这里dir要变成Eigen::Vector3d类型// 计算当前像素点对每个基函数系数的黎曼积分求法的贡献for(int l = 0;l < SHNum; l++){for(int m = -l; m <= l; m++){SHCoeffiecents[sh::GetIndex(l,m)] += Le * sh::EvalSH(l,m,_dir)*delta_wi;}}}}}

对于作业提到的伽马矫正，可以参考我之前的博客伽马矫正

传输项的预计算

对于漫反射传输项来说，分为 unshadowed, shadowed, interreflection 三
种情况，我们将分别计算这三种情况的漫反射传输球谐系数。

Diffuse unshadowed

这种情况下渲染方程的BRDF项为常数，此时渲染方程为
请添加图片描述
Li项已经处理掉了，就剩下max()项了

作业中只需要写出transport部分在给定一个方向时的值

                if (m_Type == Type::Unshadowed){// TODO: here you need to calculate unshadowed transport term of a given direction// TODO: 此处你需要计算给定方向下的unshadowed传输项球谐函数值return 0;}

这里就只剩一个点乘和max了

                float dot_product = wi.dot(n);if (m_Type == Type::Unshadowed){// TODO: here you need to calculate unshadowed transport term of a given direction// TODO: 此处你需要计算给定方向下的unshadowed传输项球谐函数值return dot_product > 0 ? dot_product : 0;}

Indoor的数据

0.518558 0.510921 0.498186
-0.0139227 -0.0198673 -0.0233177
-0.0229861 -0.0361469 -0.0237983
0.0263383 0.0681837 0.0585552
-0.0508792 -0.0607283 -0.0570984
0.0515054 0.035726 0.0207611
0.0147266 0.0112063 -0.026747
0.00411617 0.0257427 0.0428588
0.0642155 0.0399902 0.0190308

每一行代表一个基函数的参数，可以理解为把原光照函数投影到某一个基函数后的RGB分量分别为多少

Diffuse shadowed

相对于unshadowed，就多出来一项Visibility 请添加图片描述

                    // 从顶点位置发射一条光线，与场景相交说明被遮挡了if(dot_product > 0.0f && !scene->rayIntersect(Ray3f(v, wi.normalized()))){return dot_product;}else{return 0.0f;}

当定义好函数后调用了

            auto shCoeff = sh::ProjectFunction(SHOrder, shFunc, m_SampleCount);

这行代码根据SH的阶数、被展开的函数、采样数来得到展开后SH的系数
到这里光照项和转移项都分别计算了它们的SH展开的系数并存储在txt文件中（通过跑该程序）

7905
0.213508 0.153329 0.206834 -0.0845127 -0.060769 0.144391 0.0588847 -0.0591535 -0.0178413
0.219123 0.147477 0.190788 -0.134417 -0.0519802 0.135719 0.0171978 -0.101493 0.0164001
0.206635 0.160885 0.201914 -0.0758193 -0.0472086 0.167402 0.0471802 -0.052247 -0.00859244
0.185821 0.153003 0.162114 -0.119748 -0.0931989 0.143295 0.00899377 -0.0984071 -0.0184536
0.206635 0.160885 0.201914 -0.0758193 -0.0472086 0.167402 0.0471802 -0.052247 -0.00859244

每一行代表一个顶点的球谐展开系数。因为T部分不仅与入射方向有关，也与顶点的具体位置有关，所以每固定一个顶点，球谐展开系数都是不一样的

Diffuse Inter-reflection(bonus)

这里就需要考虑光线的多次弹射，渲染方程变成
请添加图片描述
计算一个顶点的系数时，不仅考虑到来自环境光的光照，还考虑来自别的地方弹射过来的光的影响，仿照光线追踪的写法，从着色点射出采样光线，若击中物体，则把光线反过来求出它对着色点的贡献（如果递归的写就可以求出击中物体的值，递归到最后一层就是本身着色点的值）

std::unique_ptr<std::vector<double>> computeInterreflectionSH(Eigen::MatrixXf* directTSHCoeffs, const Point3f& pos, const Normal3f& normal, const Scene* scene, int bounces)
{std::unique_ptr<std::vector<double>> coeffs(new std::vector<double>());coeffs->assign(SHCoeffLength, 0.0);if (bounces > m_Bounce)return coeffs;const int sample_side = static_cast<int>(floor(sqrt(m_SampleCount)));std::random_device rd;std::mt19937 gen(rd());std::uniform_real_distribution<> rng(0.0, 1.0);for (int t = 0; t < sample_side; t++) {for (int p = 0; p < sample_side; p++) {double alpha = (t + rng(gen)) / sample_side;double beta = (p + rng(gen)) / sample_side;double phi = 2.0 * M_PI * beta;double theta = acos(2.0 * alpha - 1.0);//这边模仿ProjectFunction函数写Eigen::Array3d d = sh::ToVector(phi, theta);const auto wi = Vector3f(d.x(), d.y(), d.z());double H = wi.normalized().dot(normal);Intersection its;if (H > 0.0 && scene->rayIntersect(Ray3f(pos, wi.normalized()), its)){MatrixXf normals = its.mesh->getVertexNormals();Point3f idx = its.tri_index;Point3f hitPos = its.p;Vector3f bary = its.bary;Normal3f hitNormal =Normal3f(normals.col(idx.x()).normalized() * bary.x() +normals.col(idx.y()).normalized() * bary.y() +normals.col(idx.z()).normalized() * bary.z()).normalized();auto nextBouncesCoeffs = computeInterreflectionSH(directTSHCoeffs, hitPos, hitNormal, scene, bounces + 1);for (int i = 0; i < SHCoeffLength; i++){auto interpolateSH = (directTSHCoeffs->col(idx.x()).coeffRef(i) * bary.x() +directTSHCoeffs->col(idx.y()).coeffRef(i) * bary.y() +directTSHCoeffs->col(idx.z()).coeffRef(i) * bary.z());(*coeffs)[i] += (interpolateSH + (*nextBouncesCoeffs)[i]) * H;}}}}for (unsigned int i = 0; i < coeffs->size(); i++) {(*coeffs)[i] /= sample_side * sample_side;}return coeffs;
}

            for (int i = 0; i < mesh->getVertexCount(); i++){const Point3f& v = mesh->getVertexPositions().col(i);const Normal3f& n = mesh->getVertexNormals().col(i).normalized();auto indirectCoeffs = computeInterreflectionSH(&m_TransportSHCoeffs, v, n, scene, 1);for (int j = 0; j < SHCoeffLength; j++){m_TransportSHCoeffs.col(i).coeffRef(j) += (*indirectCoeffs)[j];}std::cout << "computing interreflection light sh coeffs, current vertex idx: " << i << " total vertex idx: " << mesh->getVertexCount() << std::endl;}

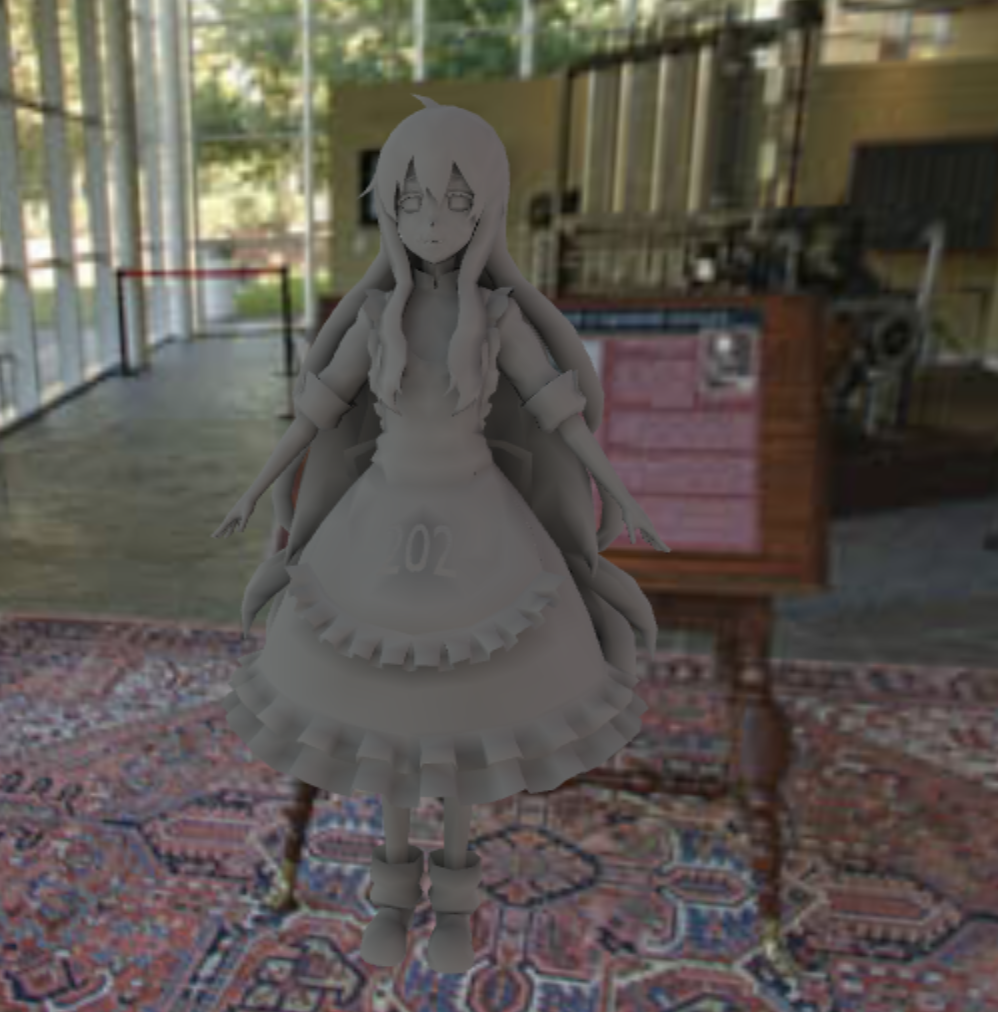

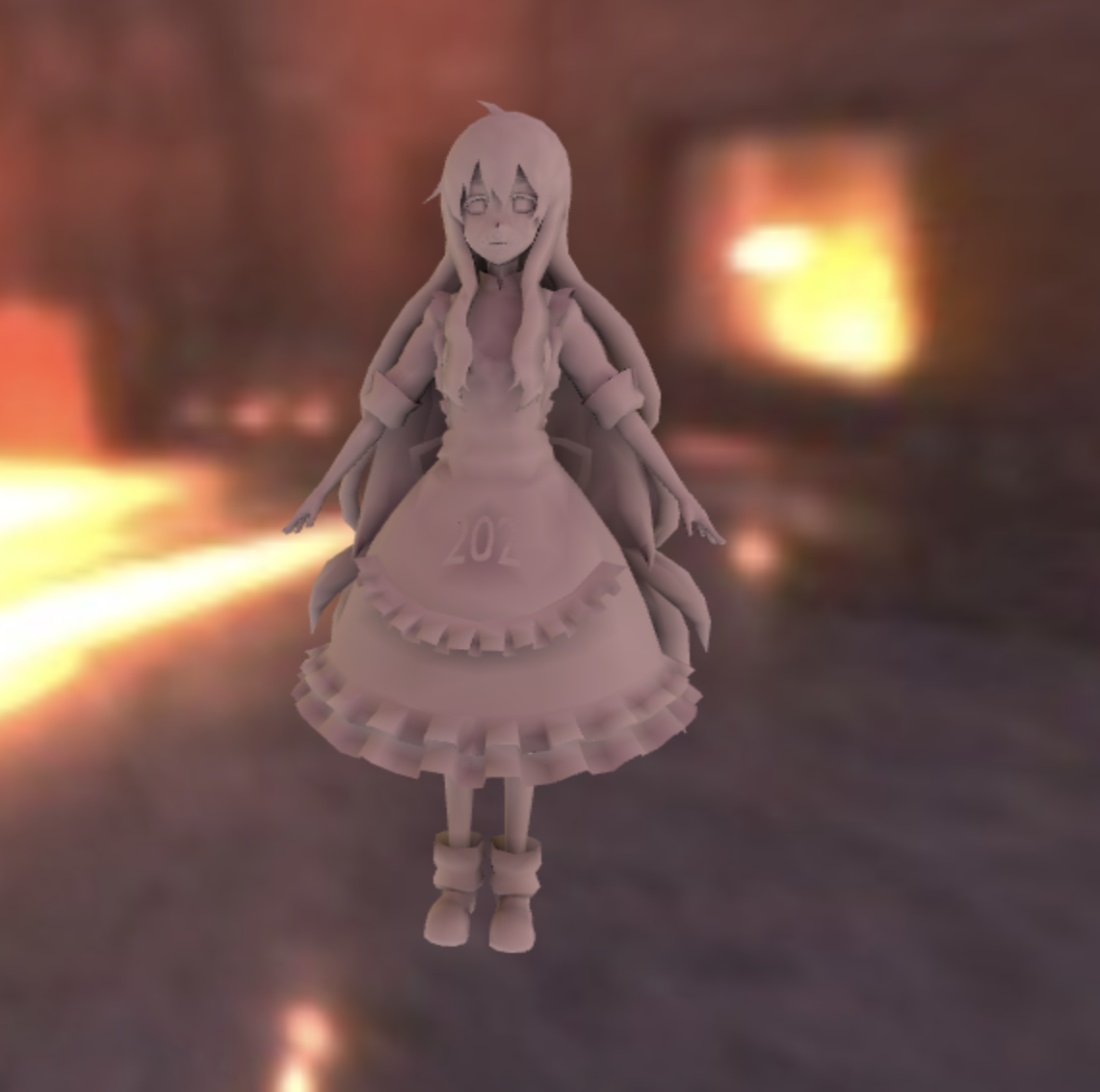

实时球谐光照计算

这里我不展示如何跑通代码，只展示主要的逻辑点。跑通代码可以参考博客：https://zhuanlan.zhihu.com/p/596050050

对于预计算数据使用就是在顶点着色器中，要求一个顶点的着色，就要把光照项的每一个系数与T项对应的系数相乘后相加即可

从下面代码可以看出，三个颜色通道单独计算

//prtVertex.glslattribute vec3 aVertexPosition;
attribute vec3 aNormalPosition;
attribute mat3 aPrecomputeLT;uniform mat4 uModelMatrix;
uniform mat4 uViewMatrix;
uniform mat4 uProjectionMatrix;
uniform mat3 uPrecomputeL[3];varying highp vec3 vNormal;
varying highp mat3 vPrecomputeLT;
varying highp vec3 vColor;float L_dot_LT(mat3 PrecomputeL, mat3 PrecomputeLT) {vec3 L_0 = PrecomputeL[0];vec3 L_1 = PrecomputeL[1];vec3 L_2 = PrecomputeL[2];vec3 LT_0 = PrecomputeLT[0];vec3 LT_1 = PrecomputeLT[1];vec3 LT_2 = PrecomputeLT[2];return dot(L_0, LT_0) + dot(L_1, LT_1) + dot(L_2, LT_2);
}void main(void) {// 无实际作用，避免aNormalPosition被优化后产生警告vNormal = (uModelMatrix * vec4(aNormalPosition, 0.0)).xyz;for(int i = 0; i < 3; i++){vColor[i] = L_dot_LT(aPrecomputeLT, uPrecomputeL[i]);}gl_Position = uProjectionMatrix * uViewMatrix * uModelMatrix * vec4(aVertexPosition, 1.0);
}
