1. 实验：网络仿真软件使用及网络分析
2. SMTP协议
2.1 SMTP协议简介
SMTP协议的全称是Simple Mail Transfer Protocol（简单邮件传输协议），它是互联网上用于发送电子邮件的主要通信协议之一。SMTP协议通常与POP3或IMAP协议一起使用，以实现电子邮件的发送和接收.它的底层原理主要是通过TCP建立可靠的连接，使用命令和响应模式来传输邮件。
2.2 SMTP协议的核心功能
- 发送邮件：从邮件客户端（如Outlook、Thunderbird）发送邮件到邮件服务器。
- 邮件中继：在邮件服务器之间传递邮件（比如从发送方的服务器传送到接收方的服务器）。
2.3 SMTP的相关命令和作用
| 命令 | 作用 |
|---|---|
| HELO/EHLO | 发送方向服务器发送问候命令，以建立SMTP连接 |
| MAIL FROM | 指定发件人地址 |
| RCPT TO | 指定收件人地址 |
| DATA | 指示邮件正文的开始 |
| QUIT | 关闭与服务器的SMTP连接 |
3. Wireshark抓取报文
3.1 抓取SMTP协议报文流程
3.1.1 Email邮件服务器背景
当前主流的Email服务都提供了加密，可通过搭建SMTP邮件服务器，在客户端通过Foxmail等邮件代理进行通信。
PS: Foxmail的官网链接：Foxmail
3.1.2 具体实现流程

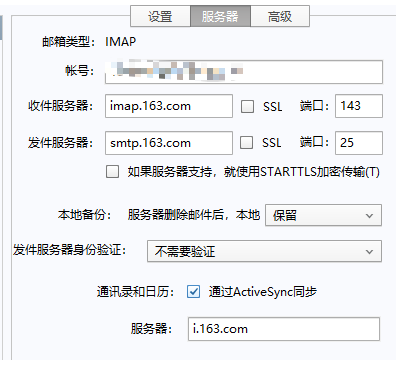

（1）在Foxmail里登录网易邮箱，登录邮箱后在账号处右键选择设置进入系统设置页面，点击服务器，关闭两个SSL。
PS:测试过QQ邮箱，当SSL关闭时会被强制登出，但是SSL必须关掉，否则无法抓取报文，所以选择网易邮箱
（2）打开Wireshark抓包软件，开启Wireshark的抓取功能，在Foxmail里面完成邮件书写并成功发送，切换到Wireshark便可以看到抓取的报文信息。
3.2 过滤SMTP协议相关报文

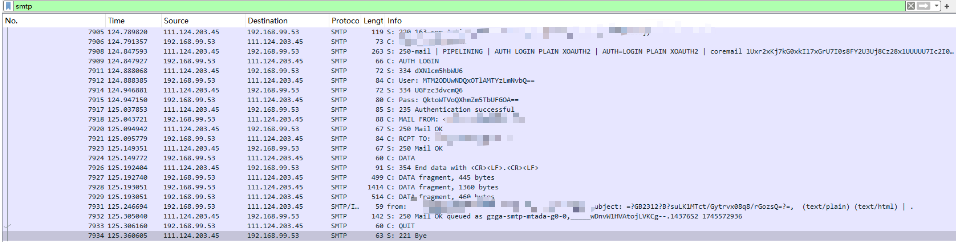

在Wireshark的过滤器中输入"smtp"，可以过滤出与SMTP协议相关的报文信息
4. 协议时序图

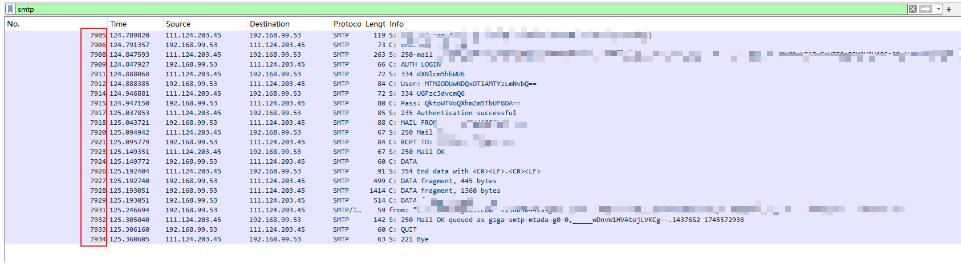

4.1 Wireshark捕获到的报文有编号，如下图：

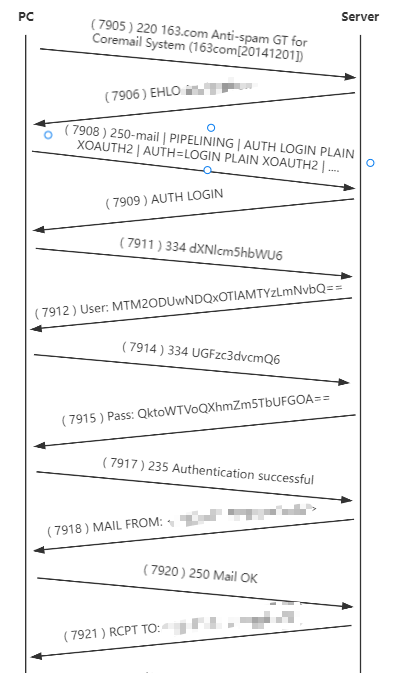

4.2 协议工作原理的时序图
5. 分析协议工作原理
5.1 SMTP通信流程
5.1.1 建立连接
客户端向服务器发起TCP连接请求，服务器接受连接并返回响应。具体来说，客户端使用TCP连接到SMTP服务器的25号端口。在连接成功后，客户端向服务器发送HELO命令，以表示自己的身份和意图。
5.1.2 身份验证
如果需要身份验证，客户端会发送身份验证命令给服务器，服务器进行验证并返回相应的响应。
5.1.3 发送发件人和收件人信息
客户端使用MAIL FROM命令指定发件人的电子邮件地址。如果发件人地址无效，则服务器会返回错误码并中止传输。客户端使用RCPT TO命令指定一个或多个收件人的电子邮件地址。如果收件人地址无效，则服务器会返回错误码并中止传输。简单而言就是：客户端发送"MAIL FROM"命令指定发件人，服务器进行响应。然后客户端发送"RCPT TO"命令指定收件人，服务器进行响应。
5.1.4 发送邮件内容
客户端使用DATA命令指定邮件文本内容，以及包含的附件等信息。数据通常以点号（.）结束。服务器接收到邮件内容后会进行相应的处理，将邮件传递给下一个服务器，直到最终到达目标服务器。
5.1.5 退出连接
当所有邮件内容都已发送后，客户端使用QUIT命令结束SMTP会话并断开连接。即客户端通过发送"QUIT"命令来结束邮件传输，服务器进行响应，并断开TCP连接。
PS: 邮件传输仍使用SMTP（Simple Mail Transfer Protocol）（端口：25）协议，SMTP协议是整个邮件传输体系中最基础的框架协议。1982年，协议协议首次作为互联网标准被写进RFC文档，此后经过多次更新，最近的依次比较大的更新在2008年，更新标准为RFC5321.STMP是一种比较老的协议了，安全性差，在邮件传输过程中，容易被第三方所窃取。STMP缺少身份验证机制，攻击者可以很容易在传输链路上获取明文的邮件内容。
6. 遇到的问题及解决方法
6.1 使用邮件客户端Foxmail发送一封电子邮件后，无法捕获SMTP协议
**解决方法：**在Foxmail系统设置页面中，点击“服务器”来查看具体设置，取消勾选以关闭SSL加密。
6.2 QQ邮箱账号在登入Foxmail后，在发送邮件阶段，由于取消SSL加密的原因，其处于安全性的保护，会取消发送操作
**解决方法：**切换成网易邮箱，并设置开启SMTP相关功能，获得登入所需的识别码
