OpenGL-ES 学习(14) ----顶点指定和基本图元的绘制

本节概述

绘制图形的第一步就是指定顶点坐标，可以每个顶点指定，也可以是用于所有顶点的常量，或者直接用顶点数组指定，OpenGL-ES 标准实现必须支持最少 16 个顶点属性；
顶点着色器处理图元顶点之后进入图元装配阶段，在这个阶段执行裁剪，透视分割和视口变换，往后会进入光栅化阶段；
光栅化是指将图元转换为一组二维片段的过程，这些片段最后会由FragmentShader 处理

顶点的指定

常量顶点属性和顶点数组

常量顶点属性对一个图元的所有顶点都相同，所以对图元的所有顶点都只需要指定一个值，可以用下面的函数指定：

顶点指定函数	说明
glVertexAttrib1f	加载顶点 (x,0.0,0.0,1.0)
glVertexAttrib2f	加载顶点 (x,y,0.0,1.0)
glVertexAttrib3f	加载顶点 (x,y,z,1.0)
glVertexAttrib4f	加载顶点 (x,y,z,w)
glVertexAttrib1fv	加载顶点 (x,0.0,0.0,1.0)
glVertexAttrib2fv	加载顶点 (x,y,0.0,1.0)
glVertexAttrib3fv	加载顶点 (x,y,z,1.0)
glVertexAttrib4fv	加载顶点 (x,y,z,w)

常量顶点属性提供标量/向量等价的功能

顶点数组

顶点数组指定每个顶点的属性，是保存在应用程序地址空间的缓冲区，使用下面的函数指定

函数	说明
glVertexAttribPointer	指定顶点数组
glVertexAttribIPointer	指定顶点数组

glVertexAttribPointer (GLuint index, GLint size, GLenum type, GLboolean normalized, GLsize stride, const void *pointer)

• GLuint index 指定通用顶点属性索引，从0到 最大支持索引数 -1
• GLint size 所指定的分类数量 有效值 1~4
• GLenum type 数据格式
• GLboolean normalized 表示非浮点类型在转换为浮点数时是否应该规范化
• GLsize stride 表示两个顶点之间的位移，如果stride 为 0，表示按照顺序存储
• const void *pointer 顶点数据缓冲区的指针

重点关注的是

• GLuint index ： 和Shader 中的指定的 layout 一致
• void *pointer ： 指向顶点的指针

顶点属性的定义

定义顶点属性的坐标并且关联到一个属性索引上，
对应的代码：

GLfloat color[4] = { 1.0f, 0.0f, 0.0f, 1.0f };
// 3 vertices, with (x,y,z) per-vertex
GLfloat vertexPos[3 * 3] = {0.0f,  0.5f, 0.0f, // v0-0.5f, -0.5f, 0.0f, // v10.5f, -0.5f, 0.0f  // v2
};
glViewport ( 0, 0, esContext->width, esContext->height );
glClear ( GL_COLOR_BUFFER_BIT );
glUseProgram ( userData->programObject );//注意下面的顶点定义方式
glVertexAttribPointer ( 0, 3, GL_FLOAT, GL_FALSE, 0, vertexPos );
glEnableVertexAttribArray ( 0 );
//常量的顶点属性，表示每个顶点的 color 都是上面定义的
glVertexAttrib4fv ( 1, color );glDrawArrays ( GL_TRIANGLES, 0, 3 );
glDisableVertexAttribArray ( 0 );

Shader 中声明顶点属性变量

在 VertexShader 中，使用 in 限定符声明为顶点属性，顶点属性变量也可以包含一个布局限定符，提供属性索引，示例如下：
layout(location = 0) in vec4 a_position
layout(location = 1) in vec2 a_texcoord
layout(location = 2) in vec3 a_normal

属性变量不能声明为数组或者结构，在 Vertex Shader 中定义的顶点属性是只读变量，不能修改
OpenGL-ES3.0 实现支持 GL_MAX_VERTEX_ATTRIBS 四分量向量顶点属性，声明为标量，二分量，三分量， 的顶点属性都会被当做一个四分量向量属性计算；
与编译器进行自动打包的统一变量和 Vertex Shader Input/outout 不同，属性不进行打包
查询当前活动顶点的数量的函数：
glGetActiveAttrib

顶点属性的绑定

通过通用属性索引的方法映射到 Vertex Shader 中声明的对应属性变量；这种映射使对应的顶点数据可以读入Vertex Shader 中正确的属性变量;
可以使用下面三种方法将通用顶点属性映射到Vertex Shader 中：

• 索引在 Vertex Shader 源码中用 layout 指定
• OpenGL-ES 3.0 将通用顶点属性索引绑定到属性名称
• 应用程序可以将顶点属性索引绑定到属性名称

第一种方法最简单，但是某些时候，第二，三种方法更合适，使用下面的函数实现：
glBindAttribLocation (GLuint program, GLuint index, const GLchar 、*name);
直接将索引绑定到 Vertex Shader 的属性变量上

基本图元绘制

基本图元

OpenGL-ES 可以绘制三角形、直线、点这个三种基本图元

三角形

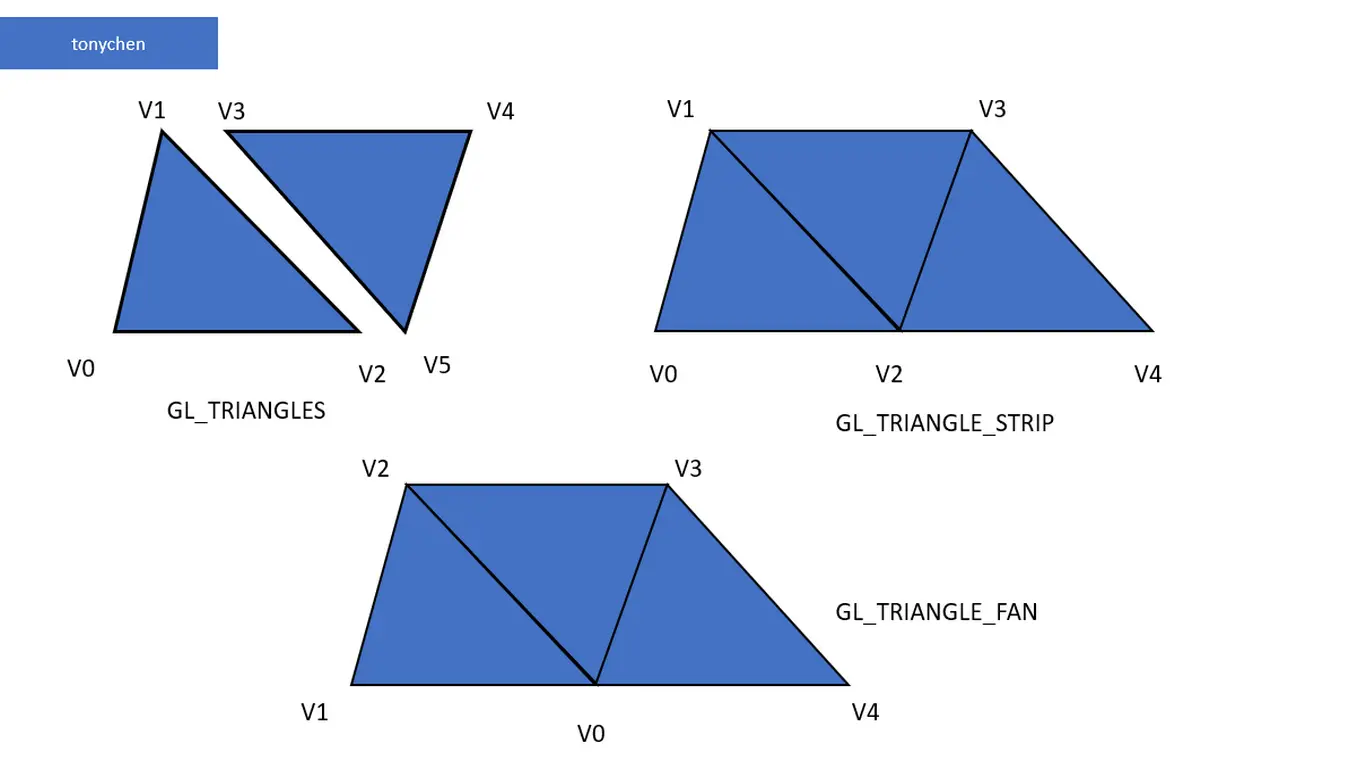

三角形的主要类型有 GL_TRIANGLES、GL_TRIANGLES_STRIP、GL_TRIANGLE_FAN

GL_TRIANGLES 绘制一系列单独三角形，总共绘制 n/3 个三角形
GL_TRIANGLES_STRIP 绘制一系列相互连接的三角形，总共绘制 n-2 个三角形
GL_TRIANGLES_FAN 总共绘制 n-2 个三角形

直线

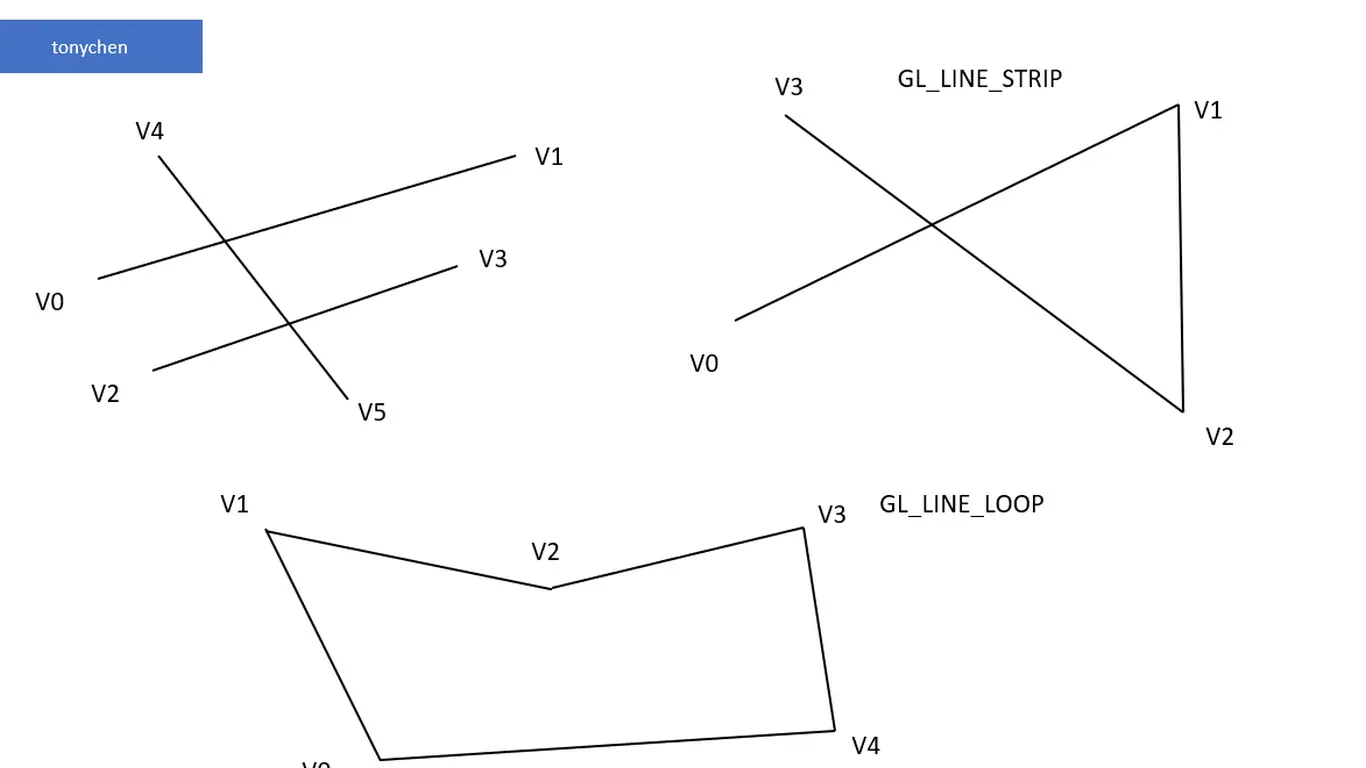

直线图元类型有 GL_LINES、GL_LINES_STRIP、GL_LINES_LOOP

GL_LINES：绘制一系列类不相连的线段，总共绘制n/2条线段
GL_LINES_STRIP：绘制一系列相连的线段，总共绘制n-1条线段
GL_LINES_LOOP：和GL_LINES_STRIP类型总共绘制n条线段

绘制图元的API

OpenGL ES 中绘制基本图元共有5个API

OpenGL-ES API	说明
glDrawArrays	常用
glDrawElements	常用
glDrawRangeElements	常用
glDrawArraysInstanced	NA
glDrawElementsInstanced	NA

void glDrawArrays( GLenum mode, GLint first, GLsizei count);
mode: 要绘制的图元类型
first：顶点数组中的顶点数组索引（顶点位置数组的偏移量）
count: 指定要绘制的顶点数量,如果选择 GL_TRIANGLES，那么顺次每三个顶点构成一个三角形

注意第二个值 fist，表示在顶点数组中的位置

void glDrawElements( GLenum mode, GLsizei count, GLenum type,const void * indices);

void glDrawRangeElements(GLenum mode,GLuint start,GLuint end,GLsizei count,GLenum type, const void * indices)

mode: 要绘制的图元类型
start：顶点数组中的最小数组索引（仅glDrawRangeElements）
end：顶点数组中的最大数组索引（仅glDrawRangeElements）
count: 要绘制的顶点数量，如果如果选择GL_TRIANGLES，那么顺次每三个顶点构成一个三角形
type: 指定 indices（下面一个参数）中保存的元素索引类型，有效值为：

• GL_UNSIGNED_BYTE
• GL_UNSIGNED_SHORT
• GL_UNSIGNED_INT
indices： 指向一段存储区，缓存在顶点数组中顶点的偏移
  比如下面

GLfloat vVertices[] = { -0.5f,  0.5f, 0.0f,  // Position 00.0f,  0.0f,        // TexCoord 0 -0.5f, -0.5f, 0.0f,  // Position 10.0f,  1.0f,        // TexCoord 10.5f, -0.5f, 0.0f,  // Position 21.0f,  1.0f,        // TexCoord 20.5f,  0.5f, 0.0f,  // Position 31.0f,  0.0f         // TexCoord 3
};
GLushort indices[] = { 0, 1, 2, 0, 2, 3 };
glDrawElements(GL_TRIANGLES, 3, GL_UNSIGNED_SHORT, indices);

这里的 indices 就分辨表示上面 vVertices 顶点，顶点0，1，2构成一个三角形，顶点0，2，3构成一个三角形

static void Draw(ESContext *esContext)
{UserData *userData = esContext->userData;//R G B AGLfloat color[4] = { 1.0f, 1.0f, 0.0f, 1.0f };// 3 vertices, with (x,y,z) per-vertex//绘制一个六边形 共六个顶点GLfloat vertexPos[6*3*3] ={1.0f,  0.0f, 0.0f, 0.5f,  1.0f, 0.0f,0.0f,  0.0f, 0.0f,-0.5f,  1.0f, 0.0f,0.5f,  1.0f, 0.0f,0.0f,  0.0f, 0.0f,-0.5f,  1.0f, 0.0f,-1.0f,  0.0f, 0.0f,0.0f,  0.0f, 0.0f,-1.0f,  0.0f, 0.0f,-0.5f,  -1.0f, 0.0f,0.0f,  0.0f, 0.0f,-0.5f,  -1.0f, 0.0f,0.5f,  -1.0f, 0.0f,0.0f,  0.0f, 0.0f,0.5f,  -1.0f, 0.0f,1.0f,  0.0f, 0.0f,0.0f,  0.0f, 0.0f,};glViewport(0, 0, esContext->width, esContext->height);glClear(GL_COLOR_BUFFER_BIT);glUseProgram(userData->programObject);glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 0, vertexPos);glEnableVertexAttribArray(0);glVertexAttrib4fv(1, color);for (int i = 0; i < 3 * 2; i++) {glDrawArrays(GL_TRIANGLES, i*3, 3);}//作用和上面的循环是一致的/*glDrawArrays(GL_TRIANGLES, 0, 3*6);*/glDisableVertexAttribArray(0);
}
