纯C协程框架NtyCo

news 来源：原创 2025/4/30 8:00:54

原文是由写的，写的真的很好，原文链接：纯c协程框架NtyCo实现与原理-CSDN博客

1.为什么会有协程，协程解决了什么问题？

网络IO优化

在CS，BS的开发模式下，服务器的吞吐量是一个受关注的参数，吞吐量等于1秒内业务处理的次数，那么这个业务处理其实是由网络IO事件 + 业务处理时间组成的。业务不同处理时间也就不同，但是网络IO时间是可以进行优化的。

也就是说，如何提升recv和send的性能？以epoll管理百万长连接为例，测试IO同步操作与异步操作的性能差别。

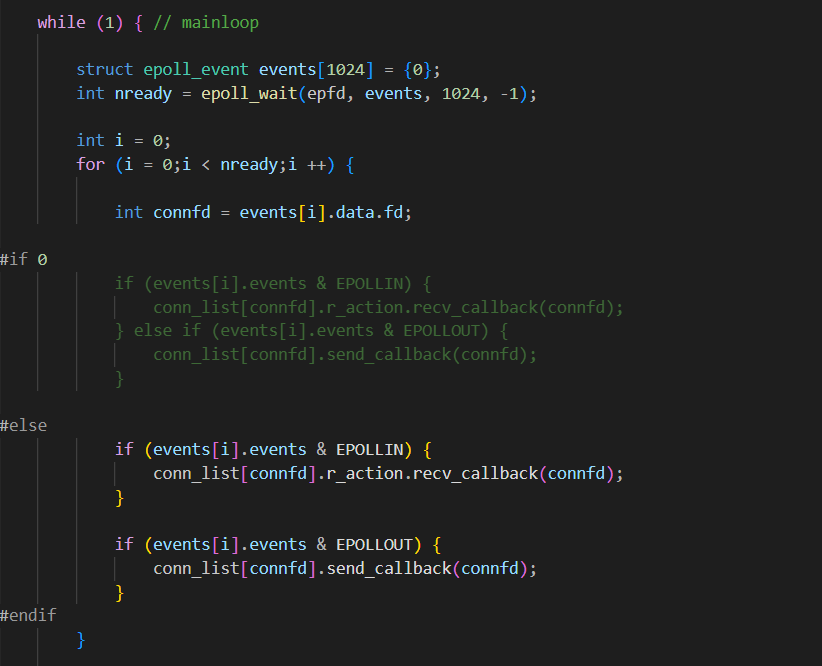

对于响应式服务器来说，所有客户端的操作都是源于这个大循环，对于服务器处理网络IO，有两种方式。第一种，IO同步；第二种，IO异步。

IO同步操作性能测试

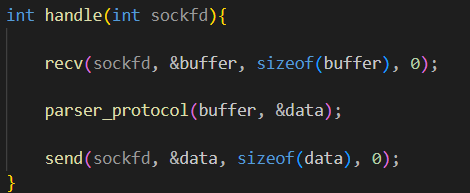

对于IO同步操作来说，handle(sockfd) 函数内部实现如下

同步：检测 IO 与读写 IO 在同一个流程中

测试出来，每一千个连接，耗时7.5秒左右。

优点：

1.sockfd 管理方便

2.代码逻辑清晰

缺点：

1.服务器程序依赖 epoll_wait 的循环，响应速度慢。

2.程序性能差

IO异步操作性能测试

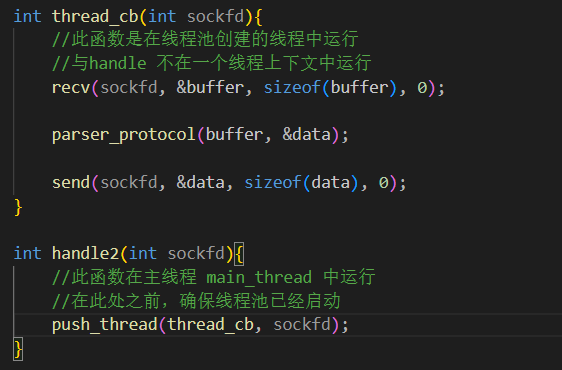

对于IO 异步操作来说，将任务push到线程池中，有其他线程进行读写。

异步：检测 IO 与读写 IO 不在同一个流程中

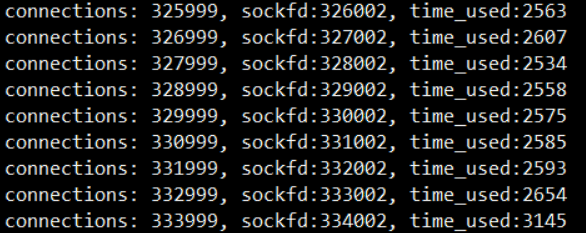

IO操作与epoll_wait不在一个处理流程中，实现了解耦，这是IO异步操作，每一千个连接耗时2.5秒左右

优点：

1.子模块好规划

2.程序性能高

缺点：

1.管理fd麻烦，需要避免一个fd被多个线程操作的情况发生。

协程的诞生

对比项	IO 同步操作	IO 异步操作	协程
sockfd 管理	管理方便	多个线程共同管理	管理方便
代码逻辑	程序整体逻辑清晰	子模块逻辑清晰	程序整体逻辑清晰
程序性能	响应时间长，性能差	响应时间短，性能好	响应时间短，性能好

从上面我们知道了IO同步操作，写代码逻辑清晰，但是效率低；而IO异步操作，fd管理复杂，但是效率高。由此，协程便出现了。

协程：把两者结合起来,以同步的编程方式，实现异步的性能。

即写代码的时候，同步；运行的逻辑，异步。

2.原语

yield()

让出，将当前的执行流程让出，让出给调度器。

那么什么时候需要yield让出呢？很明显在recv之前，send之前，也就是在io之前，因为我们不知道io是否准备就绪了，所以我们先将fd加入epoll中，然后yield让出，将执行流程给调度器运行。

`schedule`

schedule调度器做什么事情呢？调度器就是io检测，调度器就是不断的调用epoll_wait，来检测哪些fd准备就绪了，然后就恢复相应fd的执行流程执行现场。注意schedule不是原语，schedule是调度器。

resume()

从上面我们得知恢复是被schedule恢复的，那么现在恢复到了原来流程的哪里呢？其实是恢复到了yield的下一条代码处。通常下面的代码都会将fd从epoll中移除，然后执行recv或send操作，因为一旦被resume，就说明肯定是准备就绪的。

如何实现yield和resume

yield ：从io操作流程切换到调度器流程（让出）
resume ：从调度器流程切换到io操作流程

可以基于以下方法实现yield和resume：

1.setjmp/longjmp

#include <stdio.h>
#include <setjmp.h>jmp_buf env; // 定义一个jmp_buf类型的变量env，用于保存跳转环境void func(int arg) {printf("func: %d\n", arg);longjmp(env, ++arg); //  使用longjmp函数跳转回之前设置的环境，并传递增加后的参数值
}int main() {int ret = setjmp(env); // 调用setjmp函数，将当前环境保存到env中，并返回0if (ret == 0) { //  如果setjmp返回0，表示这是第一次调用setjmpfunc(ret);} else if (ret == 1) { //  如果setjmp返回1，表示这是通过longjmp跳转回来的func(ret);} else if (ret == 2) { //  如果setjmp返回2，表示这是通过longjmp跳转回来的func(ret);} else if (ret == 3) { //  如果setjmp返回3，表示这是通过longjmp跳转回来的func(ret);}return 0;
}

2.ucontext

    void func1(void) {while (count ++ < 30) {printf("1\n");//swapcontext(&ctx[0], &ctx[1]); //  注释掉的代码：交换上下文，从ctx[0]切换到ctx[1]swapcontext(&ctx[0], &main_ctx); //  实际执行的代码：交换上下文，从ctx[0]切换到main_ctx，即主程序的上下文printf("4\n");}}
// coroutine2
void func2(void) {while (count ++ < 30) {printf("2\n");//swapcontext(&ctx[1], &ctx[2]);swapcontext(&ctx[1], &main_ctx); //  注释掉的代码：将当前上下文ctx[1]切换到上下文ctx[2]printf("5\n"); //  将当前上下文ctx[1]切换到主上下文main_ctx}
}// coroutine3
void func3(void) {while (count ++ < 30) {printf("3\n");//swapcontext(&ctx[2], &ctx[0]);swapcontext(&ctx[2], &main_ctx); //  注释掉的代码：将当前上下文ctx[2]切换到上下文ctx[0]printf("6\n"); //  将当前上下文ctx[2]切换到主上下文main_ctx}
}char stack1[2048] = {0}; //  定义三个栈，每个栈大小为2048字节，并初始化为0char stack2[2048] = {0};char stack3[2048] = {0};getcontext(&ctx[0]); //  获取当前上下文并保存到ctx[0]ctx[0].uc_stack.ss_sp = stack1; //  设置ctx[0]的栈指针为stack1ctx[0].uc_stack.ss_size = sizeof(stack1); //  设置ctx[0]的栈大小为stack1的大小ctx[0].uc_link = &main_ctx; //  设置ctx[0]的链接上下文为main_ctx，当ctx[0]执行完毕后，会切换到main_ctxmakecontext(&ctx[0], func1, 0); //  创建一个新的上下文ctx[0]，并指定其执行的函数为func1，参数个数为0getcontext(&ctx[1]);ctx[1].uc_stack.ss_sp = stack2;ctx[1].uc_stack.ss_size = sizeof(stack2);ctx[1].uc_link = &main_ctx;makecontext(&ctx[1], func2, 0);getcontext(&ctx[2]);ctx[2].uc_stack.ss_sp = stack3;ctx[2].uc_stack.ss_size = sizeof(stack3);ctx[2].uc_link = &main_ctx;makecontext(&ctx[2], func3, 0);printf("swapcontext\n");//int i = 30;while (count <= 30) { // schedulerswapcontext(&main_ctx, &ctx[count%3]);}

3.用汇编代码自己实现切换

//new_ctx[%rdi]:即将运行协程的上下文寄存器列表; cur_ctx[%rsi]:正在运行协程的上下文寄存器列表
int _switch(nty_cpu_ctx *new_ctx, nty_cpu_ctx *cur_ctx);// yield让出
void nty_coroutine_yield(nty_coroutine *co) {_switch(&co->sched->ctx, &co->ctx);
}// resume协程恢复执行
int nty_coroutine_resume(nty_coroutine *co) {//...nty_schedule * sched = nty_coroutine_get_sched();sched->curr_thread = co;_switch(&co->ctx, &co->sched->ctx);//...
}

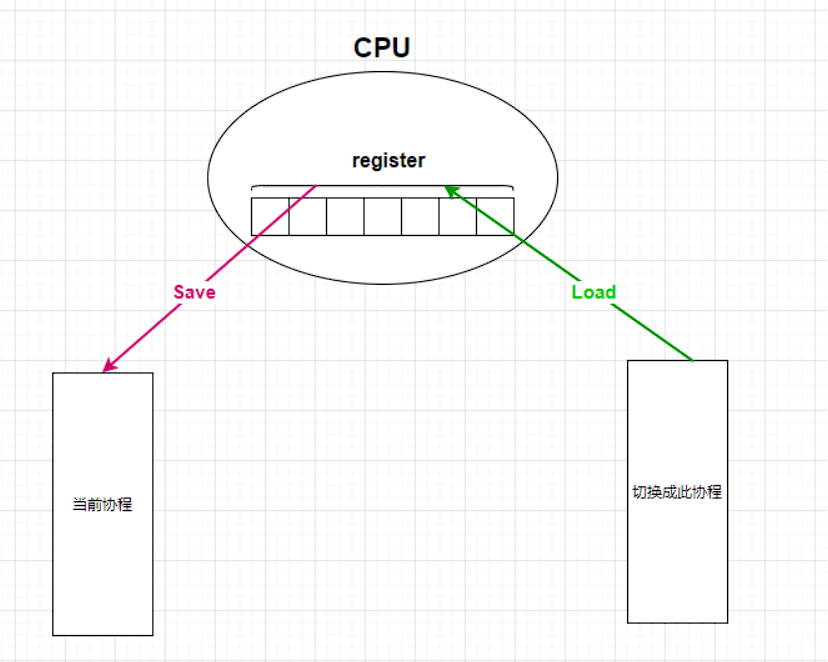

如何从一个协程切换到另一个协程呢？我们只需要将当前协程的上下文从寄存器组中保存下来；将下一个要运行的协程的上下文放到寄存器组上去，即可实现协程的切换。

3.切换

寄存器介绍

下面介绍的都是x86_64的寄存器。

%rdi，%rsi，%rdx，%rcx，%r8，%r9 用作函数参数，依次对应第1参数，第2参数…(这里我们只需关注%rdi和%rsi)
%rbx，%rbp，%r12，%r13，%14，%15 用作数据存储，遵循被调用者使用规则，简单说就是随便用，调用子函数之前要备份它，以防他被修改
new_ctx是一个指针，指向一块内存，它现在存在%rid里面，同理cur_ctx存在%rsi里面
%rsp代表栈顶，%rbp代表栈底，%eip代表cpu下一条待取指令的地址（这也就是为什么resume之后会接着运行代码流程的原因）

//new_ctx[%rdi]:即将运行协程的上下文寄存器列表; cur_ctx[%rsi]:正在运行协程的上下文寄存器列表
int _switch(nty_cpu_ctx *new_ctx, nty_cpu_ctx *cur_ctx);

汇编实现切换

//寄存器 cpu上下文
typedef struct _nty_cpu_ctx {void *rsp;//栈顶void *rbp;//栈底void *eip;//CPU通过EIP寄存器读取即将要执行的指令void *edi;void *esi;void *rbx;void *r1;void *r2;void *r3;void *r4;void *r5;
} nty_cpu_ctx;//new_ctx[%rdi]:即将运行协程的上下文寄存器列表; cur_ctx[%rsi]:正在运行协程的上下文寄存器列表
int _switch(nty_cpu_ctx *new_ctx, nty_cpu_ctx *cur_ctx);
//默认x86_64
__asm__(
"   .text               \n"
"   .p2align 4,,15      \n"
".globl _switch                                          \n"
".globl __switch                                         \n"
"_switch:                                                \n"
"__switch:                                               \n"
"       movq %rsp, 0(%rsi)      # save stack_pointer     \n"
"       movq %rbp, 8(%rsi)      # save frame_pointer     \n"
"       movq (%rsp), %rax       # save insn_pointer      \n"
"       movq %rax, 16(%rsi)     # save eip               \n"
"       movq %rbx, 24(%rsi)     # save rbx,r12-r15       \n"
"       movq %r12, 32(%rsi)                              \n"
"       movq %r13, 40(%rsi)                              \n"
"       movq %r14, 48(%rsi)                              \n"
"       movq %r15, 56(%rsi)                              \n""       movq 56(%rdi), %r15                              \n"
"       movq 48(%rdi), %r14                              \n"
"       movq 40(%rdi), %r13                              \n"
"       movq 32(%rdi), %r12                              \n"
"       movq 24(%rdi), %rbx     # restore rbx,r12-r15    \n"
"       movq 8(%rdi), %rbp      # restore frame_pointer  \n"
"       movq 0(%rdi), %rsp      # restore stack_pointer  \n"
"       movq 16(%rdi), %rax     # restore insn_pointer   \n"
"       movq %rax, (%rsp)       # restore eip            \n"
"       ret                     # 出栈,回到栈指针,执行eip指向的指令。\n"
);

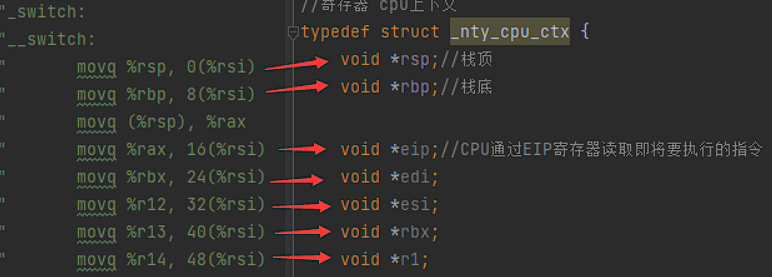

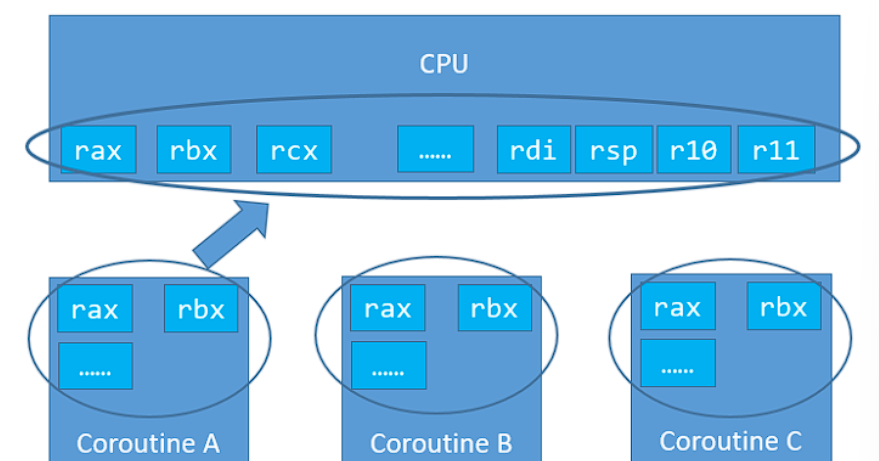

上下文切换，就是将 CPU 的寄存器暂时保存，再将即将运行的协程的上下文寄存器，分别mov 到相对应的寄存器上。此时上下文完成切换。

4.协程的运行流程

协程如何使用，协程的api

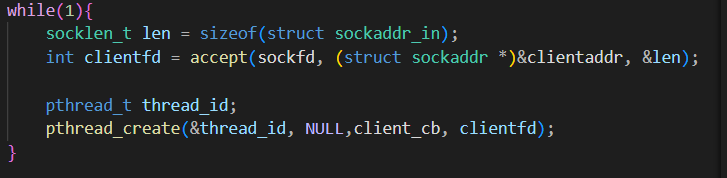

在网络IO编程的时候，如果每次accept返回的时候，为新来的fd单独分配一个线程，这一个fd对应一个线程，就不会存在多个线程共用一个fd的问题了，虽然这样代码逻辑清晰易读，但是这是无稽之谈，线程创建与线程调度的代价是很大的

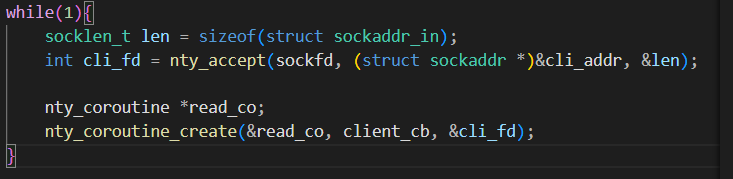

但是如果把线程换成协程，线程API的思维来使用协程，那不就可行了吗？

NtyCo封装了两类接口

协程本身的api

//创建协程
int nty_coroutine_create(nty_coroutine **new_co, proc_coroutine func, void *arg);
//调度器运行
void nty_schedule_run(void);

posix api的异步封装协程api

//POSIX 异步封装 API
int nty_socket(int domain, int type, int protocol);int nty_accept(int fd, struct sockaddr *addr, socklen_t *len);ssize_t nty_recv(int fd, void *buf, size_t len, int flags);ssize_t nty_send(int fd, const void *buf, size_t len, int flags);int nty_close(int fd);int nty_connect(int fd, struct sockaddr *name, socklen_t len);ssize_t nty_recvfrom(int fd, void *buf, size_t len, int flags, struct sockaddr *src_addr, socklen_t *addrlen);ssize_t nty_sendto(int fd, const void *buf, size_t len, int flags, const struct sockaddr *dest_addr, socklen_t addrlen);

协程工作流程

创建协程

int nty_coroutine_create(nty_coroutine **new_co,proc_coroutine func,void *arg);

nty_coroutine **new_co：需要传入空的协程对象，这个对象是由内部创建的，并且在函数返回的时候，会返回一个内部创建的协程对象。
proc_coroutine func：协程的子过程。当协程被调度的时候，就会执行该函数
void *arg ：需要传入到新协程子过程的参数。

协程不存在亲属关系，都是一致的调度关系，接受调度器的调度。调用 create API就会创建一个新协程，新协程就会加入到调度器的就绪队列中。

回调协程的子过程

在 create 协程后，何时回调子过程？何种方式回调子过程？我们知道CPU的EIP寄存器就是存储cpu下一条指令的地址，我们可以把回调函数的地址存储到 EIP 中。这样在resume之后，就会执行协程的子过程了。

// eip 执行入口
static void _exec(void *lt) {nty_coroutine *co = (nty_coroutine *) lt;co->func(co->arg);
}
// 初始化协程栈
static void nty_coroutine_init(nty_coroutine *co) {void **stack = (void **) (co->stack + co->stack_size);stack[-3] = NULL;stack[-2] = (void *) co;//设置参数co->ctx.rsp = (void *) stack - (4 * sizeof(void *));co->ctx.rbp = (void *) stack - (3 * sizeof(void *));co->ctx.eip = (void *) _exec;//设置回调函数入口co->status = BIT(NTY_COROUTINE_STATUS_READY);
}

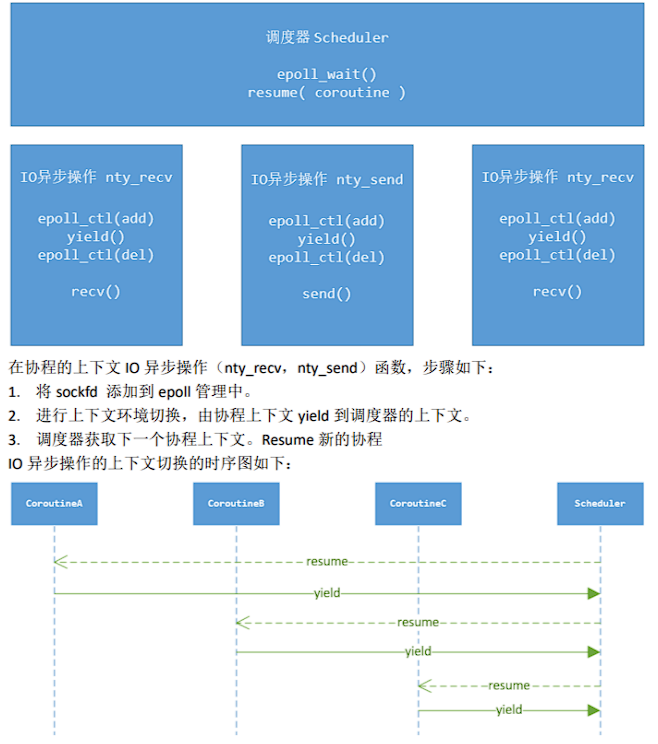

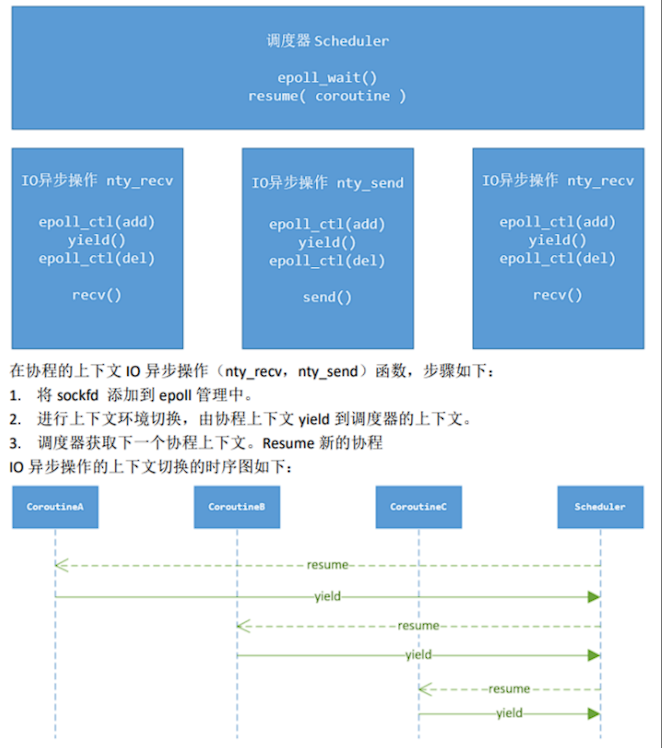

协程封装posix api异步原理

在send与recv 调用的时候，如何实现异步操作？

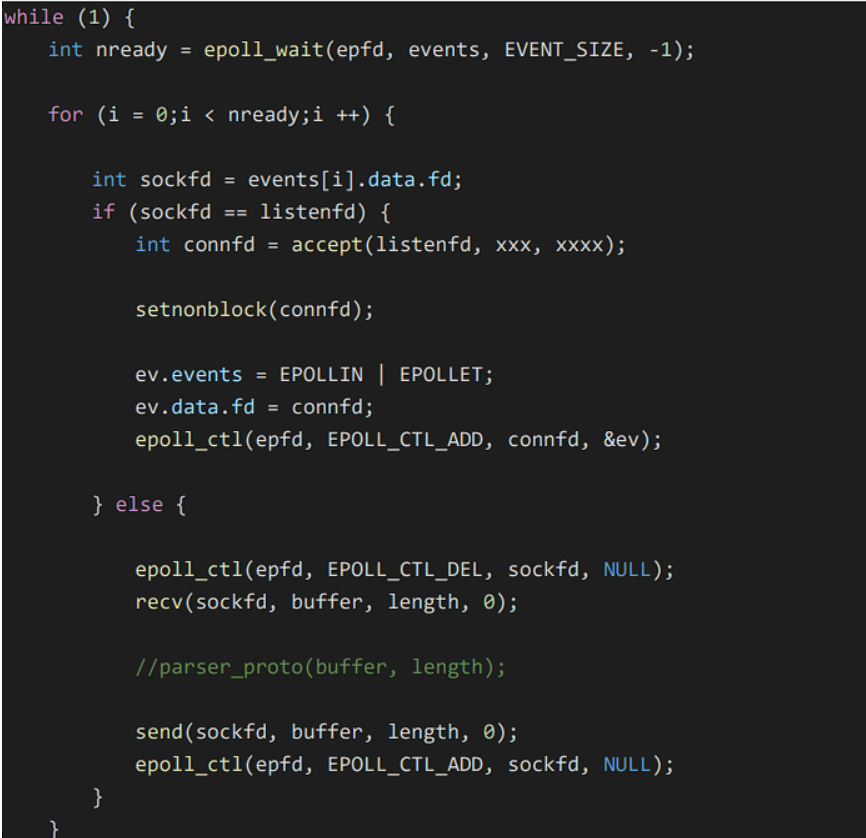

在进行 IO 操作（recv，send）之前，先执行了 epoll_ctl 的 del 操作，将相应的 sockfd 从 epfd中删除掉，在执行完 IO 操作（recv，send）再进行 epoll_ctl 的 add 的动作。这段代码看起来似乎好像没有什么作用。

如果是在多个上下文中，这样的做法就很有意义了。能够保证 sockfd 只在一个上下文中能够操作 IO 的。不会出现在多个上下文同时对一个 IO 进行操作的。协程的 IO 异步操作正式是采用此模式进行的。

// 创建协程recv接口
ssize_t nty_recv(int fd, void *buf, size_t len, int flags) {struct epoll_event ev;ev.events = POLLIN | POLLERR | POLLHUP;ev.data.fd = fd;//加入epoll，然后yieldnty_epoll_inner(&ev, 1, 1);//resumessize_t ret = recv(fd, buf, len, flags);return ret;
}
// 加入epoll，更改状态，加入wait集合，然后yield与resume
static int nty_epoll_inner(struct epoll_event *ev, int ev_num, int timeout) {nty_schedule * sched = nty_coroutine_get_sched();nty_coroutine *co = sched->curr_thread;int i;for (i = 0; i < ev_num; i++) {epoll_ctl(sched->epfd, EPOLL_CTL_ADD, ev->data.fd, ev);co->events = ev->events;//加入wait集合，添加wait状态nty_schedule_sched_wait(co, ev->data.fd, ev->events, timeout);}//yieldnty_coroutine_yield(co);for (i = 0; i < ev_num; i++) {epoll_ctl(sched->epfd, EPOLL_CTL_DEL, ev->data.fd, ev);//移除wait集合，移除wait状态nty_schedule_desched_wait(ev->data.fd);}return ev_num;
}

一个简单的使用案例

可以看到，我们编写代码只需以同步的编程方式，就能实现异步的性能了。

#include "nty_coroutine.h"
#include <arpa/inet.h>void server_reader(void *arg) {int fd = *(int *) arg;ssize_t ret;struct pollfd fds;fds.fd = fd;fds.events = POLLIN;while (1) {char buf[1024] = {0};ret = nty_recv(fd, buf, 1024, 0);if (ret > 0) {nty_send(fd, buf, strlen(buf), 0);}else if (ret == 0) {nty_close(fd);break;}}
}void server(void *arg) {unsigned short port = *(unsigned short *) arg;int fd = nty_socket(AF_INET, SOCK_STREAM, 0);if (fd < 0) return;struct sockaddr_in local, remote;local.sin_family = AF_INET;local.sin_port = htons(port);local.sin_addr.s_addr = INADDR_ANY;bind(fd, (struct sockaddr *) &local, sizeof(struct sockaddr_in));listen(fd, 128);while (1) {socklen_t len = sizeof(struct sockaddr_in);int cli_fd = nty_accept(fd, (struct sockaddr *) &remote, &len);printf("new client comming\n");nty_coroutine *read_co;nty_coroutine_create(&read_co, server_reader, &cli_fd);}
}int main(int argc, char *argv[]) {nty_coroutine *co = NULL;unsigned short port = 8080;nty_coroutine_create(&co, server, &port);nty_schedule_run(); //runreturn 0;
}

5.协程与调度器结构体定义

协程定义

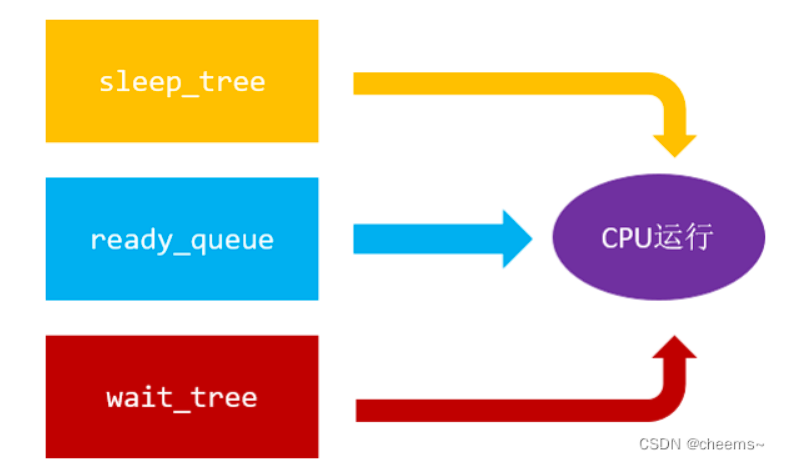

一个协程会有哪些状态呢？如果协程sleep了，那么就是睡眠状态，如果协程刚创建出来，那它肯定是就绪状态，如果协程在等待数据的到来，那就是等待状态。这里这里定义协程的三个运行状态{就绪，睡眠，等待}。

新创建的协程，加入就绪集合等待调度
io未就绪的协程，加入等待集合等待epoll_wait
有sleep操作的协程，加入睡眠集合
就绪集合没有设置优先级，所以在就绪集合里面的协程优先级一样，那么就可以用队列来存储，先进先出
等待集合就是等待IO准备就绪，这个等待IO是有时间长短的，这里用红黑树来存储
睡眠集合需要按照睡眠时间的长短进行唤醒，所以也用红黑树存储，key为睡眠时长

我们描述了每一个协程有自己的上下文环境，需要保存 CPU 的寄存器 ctx；需要有子过程的回调函数 func；需要有子过程回调函数的参数 arg；需要定义自己的栈空stack；需要有自己栈空间的大小 stack_size；需要定义协程的创建时间birth；需要定义协程当前的运行状态 status；需要定当前运行状态的结点（ready_next, wait_node, sleep_node）；需要定义协程 id；需要定义调度器的全局对象 sched。

typedef struct _nty_coroutine {//cpu ctxnty_cpu_ctx ctx;// funcproc_coroutine func;void *arg;// create timeuint64_t birth;//stackvoid *stack;size_t stack_size;size_t last_stack_size;//statusnty_coroutine_status status;//rootnty_schedule *sched;//co iduint64_t id;//fd eventint fd;uint16_t events;//sleep timeuint64_t sleep_usecs;//setRB_ENTRY(_nty_coroutine) sleep_node;RB_ENTRY(_nty_coroutine) wait_node;TAILQ_ENTRY(_nty_coroutine) ready_node;
} nty_coroutine;

调度器定义

每个协程所需要使用的，而且不同的，就是协程的属性，那么每个协程所需要的，且相同的，就是调度器的属性。用来管理所有协程的属性，作为调度器的属性。调度器的属性，需要有保存 CPU 的寄存器上下文 ctx，可以从协程运行状态yield 到调度器运行的。从协程到调度器用 yield，从调度器到协程用 resume。

typedef struct _nty_schedule {// create timeuint64_t birth;//cpu ctxnty_cpu_ctx ctx;//stack_sizesize_t stack_size;//coroutine numint spawned_coroutines;//default_timeoutuint64_t default_timeout;//当前调度的协程struct _nty_coroutine *curr_thread;//页大小int page_size;//epoll fdint epfd;//线程通知相关，暂未实现int eventfd;//eventsstruct epoll_event eventlist[NTY_CO_MAX_EVENTS];int num_new_events;//setnty_coroutine_queue ready;nty_coroutine_rbtree_sleep sleeping;nty_coroutine_rbtree_wait waiting;
} nty_schedule;

调度的策略

调度器的实现，有两种方案

1.生产者消费者模式

2.多状态运行

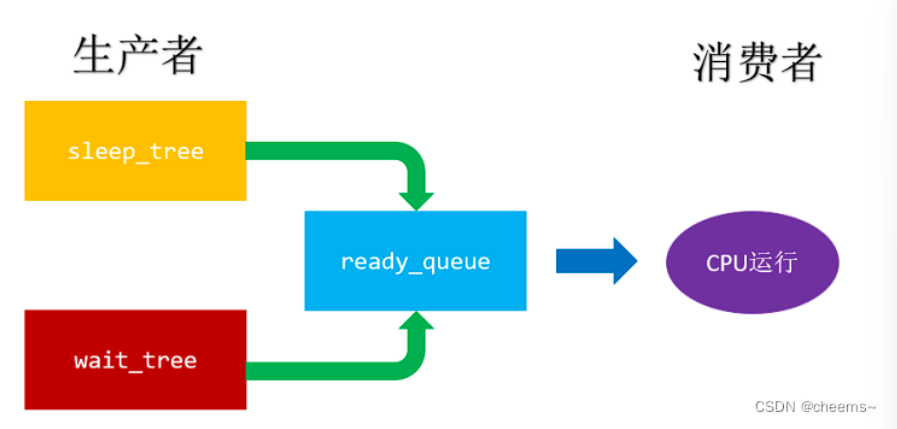

生产者消费者模式

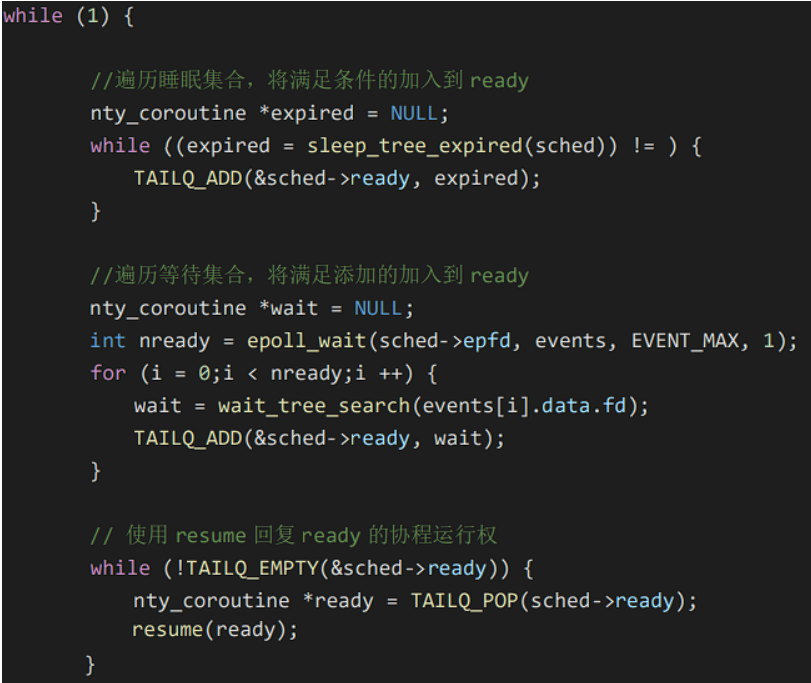

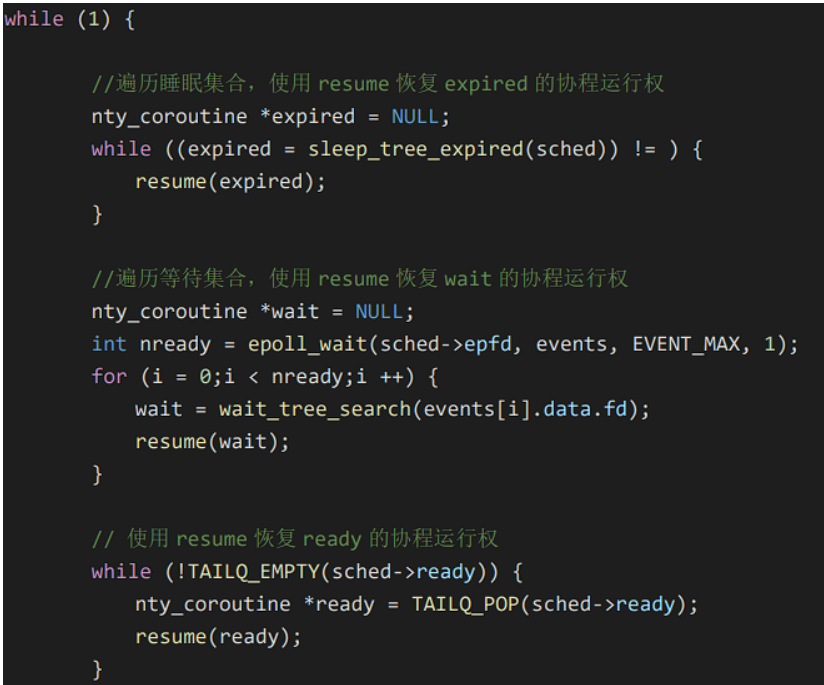

多状态运行

7.协程api 与 hook

需要封装为异步的posix api 分析

所有对io的操作，我们都需要取重新封装一遍。为什么不能用posix api，而是我们需要再去封装一次呢？比如我们调用recv的时候，如果我们调用系统的，那么这个fd怎么yield到调度器上呢，所以我们需要在posix api的基础上封装，当然有些接口需要封装，有些不需要。

就像下面的伪代码一样，从同步的recv变成异步的ney_recv

//伪代码
ney_recv(){epoll add fd;yield();epoll del fd;recv(fd);
}

站在同步封装成异步的角度，如果不需要判断io是否就绪的这些api，则不需要封装为异步的。

需要封装的api，这些api在实现的时候，皆采用上面伪代码的策略

1. accept()
2. connect()
3. recv()
4. read()
5. send()
6. write()
7. recvfrom()
8. sendto()

不需要封装的api，这些api因为不会引起阻塞，所以不用封装。

socket()
listen()
close()
fcntl()
setsockopt()
getsockopt()

hook

hook提供了两个接口；1. dlsym()是针对系统的，系统原始的api。2. dlopen()是针对第三方的库。

connect_f = dlsym(RTLD_NEXT, "connect");

#define _GNU_SOURCE
#include <stdio.h>
#include <unistd.h>
#include <dlfcn.h>
#include<mysql/mysql.h>
//
// Created by 68725 on 2022/7/17.
//typedef int (*connect_t)(int, struct sockaddr *, socklen_t);connect_t connect_f;typedef ssize_t (*recv_t)(int, void *buf, size_t, int);recv_t recv_f;typedef ssize_t (*send_t)(int, const void *buf, size_t, int);send_t send_f;typedef ssize_t (*read_t)(int, void *buf, size_t);read_t read_f;typedef ssize_t (*write_t)(int, const void *buf, size_t);write_t write_f;int connect(int fd, struct sockaddr *name, socklen_t len) {printf("in connect\n");return connect_f(fd, name, len);
}ssize_t recv(int fd, void *buf, size_t len, int flags) {printf("in recv\n");return recv_f(fd, buf, len, flags);
}ssize_t send(int fd, const void *buf, size_t len, int flags) {printf("in send\n");return send_f(fd, buf, len, flags);
}
ssize_t read(int fd, void *buf, size_t len) {printf("in read\n");return read_f(fd, buf, len);
}ssize_t write(int fd, const void *buf, size_t len) {printf("in write\n");return write_f(fd, buf, len);
}static int init_hook() {connect_f = dlsym(RTLD_NEXT, "connect");recv_f = dlsym(RTLD_NEXT, "recv");send_f = dlsym(RTLD_NEXT, "send");read_f = dlsym(RTLD_NEXT, "read");write_f = dlsym(RTLD_NEXT, "write");
}void main() {init_hook();MYSQL *m_mysql = mysql_init(NULL);if (!m_mysql) {printf("mysql_init failed\n");return;}if (!mysql_real_connect(m_mysql, "192.168.109.1", "root", "123456", "cdb", 3306, NULL, 0)) {printf("mysql_real_connect failed\n");return;}else {printf("mysql_real_connect success\n");}
}
//gcc -o hook hook.c -lmysqlclient -I /usr/include/mysql/ -ldl
