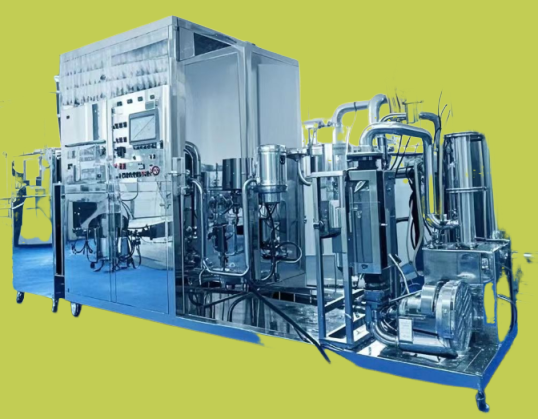

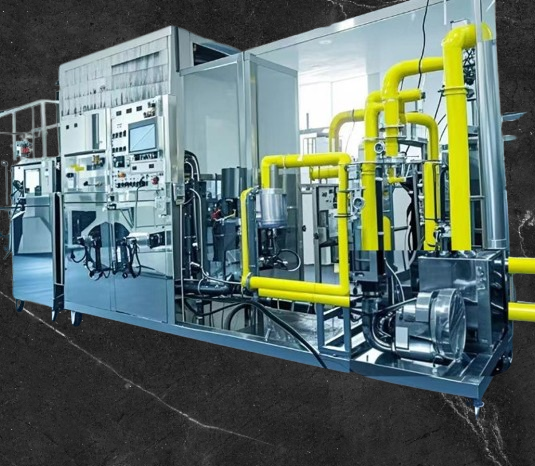

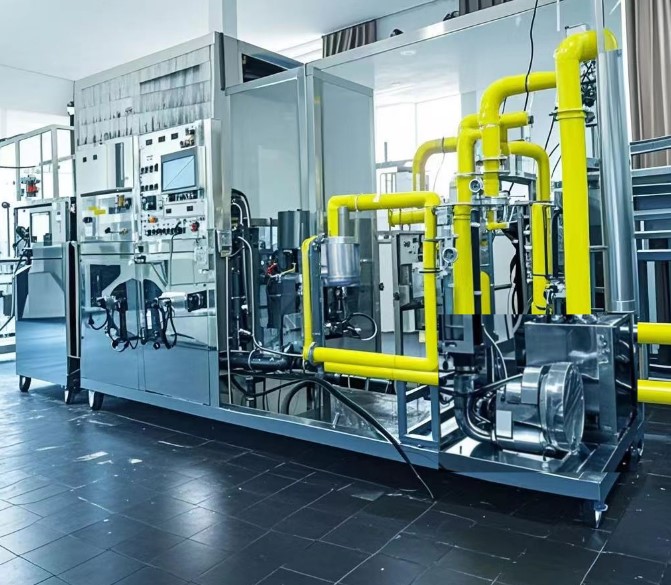

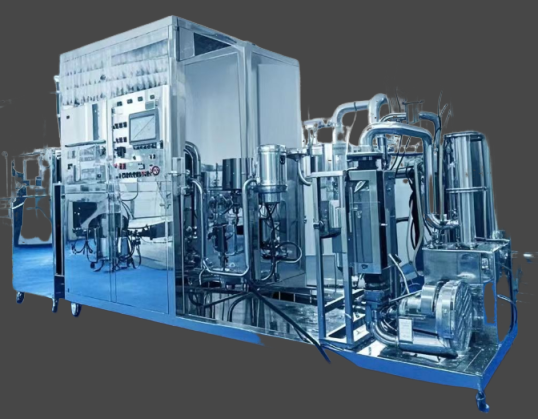

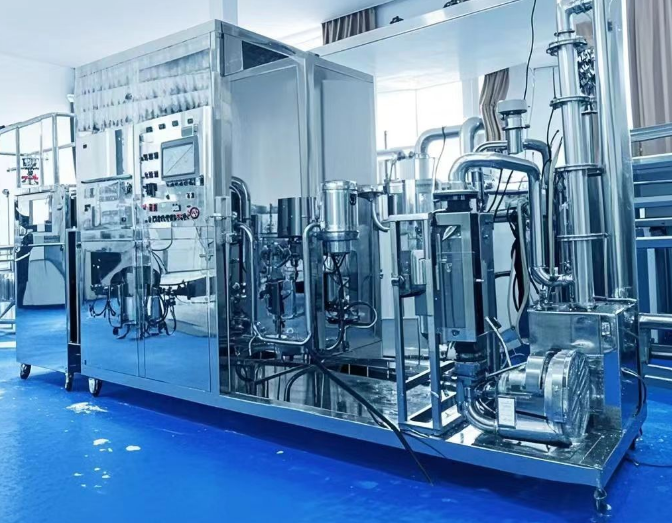

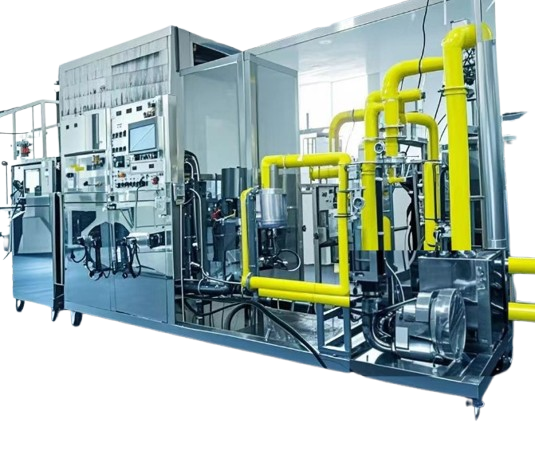

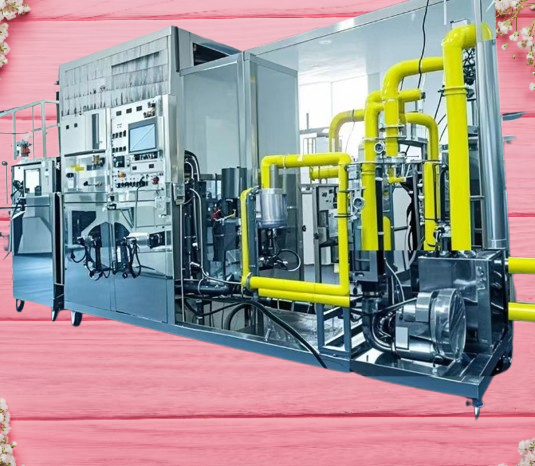

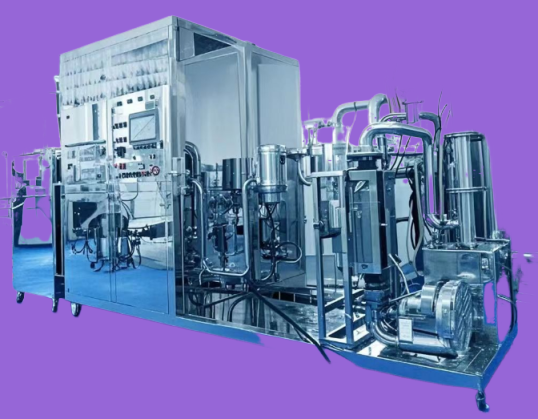

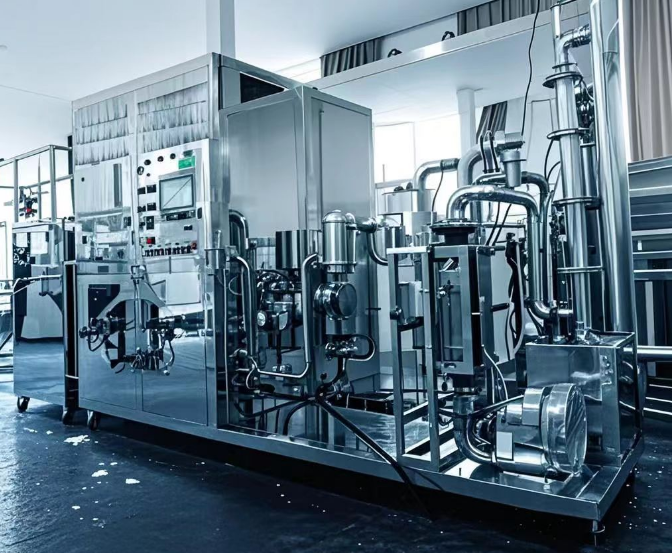

数据采集脱硫脱硝除尘实验装置

JGQ301Ⅱ数据采集脱硫脱硝除尘实验装置
一.实验目的
1.掌握SCR催化转化氮氧化物废气处理的特性与规律。
2.了解用吸收法净化废气中SO2的原理和效果。了解与熟悉脱硫脱硝的工艺流程及操作方法。
3.测定化学吸收体系（碱液吸收SO2）的体积吸收系数、吸收塔的吸收效率与吸收温度的关系曲线。对一定浓度的NOx废气进行催化反应实验、确定其不同条件下的催化效率、及不同催化剂活性评价。
4.通过本实验掌握SCR催化作用的原理、催化剂的化学和物理特性、催化净化工艺。
5.通过本实验掌握旋风除尘器性能测定的主要内容和方法，并且对影响旋风除尘器性能的主要因素有较全面的了解，掌握管道中各点流速和气体流量的测定及旋风除尘器的除尘效率测定。
二.技术指标
1.装置处理能力约100m3/小时，最高使用压力：0.25MPa。
2.SO2进气浓度：30_{500ppm、碱液采用5%NaOH或NaCO3溶液、液气比：1}10L/m3。
3.预热器：最高使用温度：200℃。
4.总加热功率＜12kw、操作温度＜900℃、脱硝效率约：90%。
5.催化剂基材主要由TiO2、V2O5、WO3等构成。
6. 工作电源：电压AC380V±10%、50Hz，三相五线制，功率9KW；安全保护：具有接地保护、漏电保护、过流保护。
7.电源线及控制线安装：环保阻燃电气配线槽，绝缘、防弧、阻燃自熄，布线整齐，尺寸3030mm。
8.实验管路、弯头、快速连接件：采用304不锈钢材质，Φ51mm。
9.实验用气体通气管路5套：304不锈钢减压器、Φ8mm的304不锈钢卡套和管路。
10.台面采用304不锈钢板，框架实验台采用3838mm不锈钢方管、脚轮均为万向带禁锢。
11.装置外形尺寸：5500mm 700mm 1800mm。
三.主要配置及参数
1.在线SO2气体浓度检测装置2套：安装于实验管道内；检测原理：电化学；显示方式：就地数码管显示；量程0~2000PPM；检测精度：≤±3%；输出信号：RS485；工作压力：100Kpa ±10%；尺寸：16514575mm。
2.在线NO气体浓度检测装置2套：安装于实验管道内；检测原理：电化学；显示方式：就地数码管显示；量程0~2000PPM；检测精度：≤±3%；输出信号：RS485；工作压力：100Kpa ±10%；尺寸：16514575mm。
3.在线风压、风量、风速检测系统1套：测量精度±1%，①L型皮托管1套：304不锈钢材质，系数0.999~0.998；②压力传感器2套：远传显示，输出4-20MA。
4.在线温度、湿度检测系统1套：测量实验管道内温湿度，远传显示，温度量程0_{125℃，湿度量程0}100RH%，输出4~20MA。
5.PLC，10英寸彩色触摸式液晶显示屏，微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。
6.烟气除尘系统
①粉尘分布器1套：不锈钢材质，通过丝杆旋转将粉尘送入实验管道；卸除灰尘装置1套：不锈钢材质，卡盘连接，方便装卸。
②袋式除尘器：尺寸φ500mm×450mm×900mm。304不锈钢材质，厚度1.5mm。功能：可净化含微米或亚微米数量级的粉尘粒子
③滤袋6个：φ80mm*500mm、天然纤维棉。
④振打电机1个：功率70W。
⑤离心风机：流量200m³/h，功能：用于系统烟气输送。
⑥变频器1套：控制风机转矩调节风量大小。
7.烟气脱硫系统：采用化学吸收方法，对锅炉烟道气中的气态污染物进行净化处理。湿式脱硫系统构成：

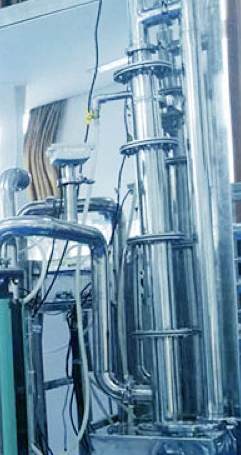

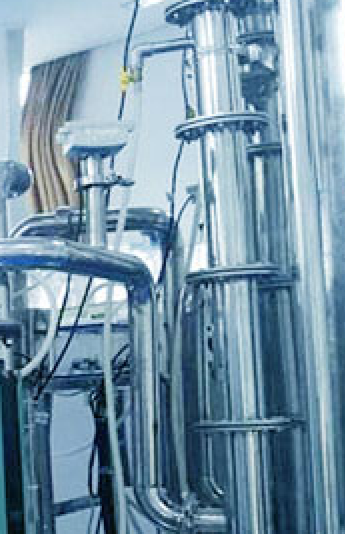

①填料塔：尺寸φ250mm×1500mm。材料：304不锈钢材质，厚度1.5mm。功能：用于喷淋脱硫。
②不锈钢碱液水箱：尺寸：540mm×400mm×430mm。材料：304不锈钢材质，厚度1.5mm。功能：用于脱硫碱液的配置。
③不锈钢清水箱：尺寸250mm×200mm×430mm。材料：304不锈钢材质，厚度1.5mm。功能：用于对碱液水箱的补给。
④水泵：供电电源：AC380V。流量：0～1.1 m³/h。扬程：20～30m。

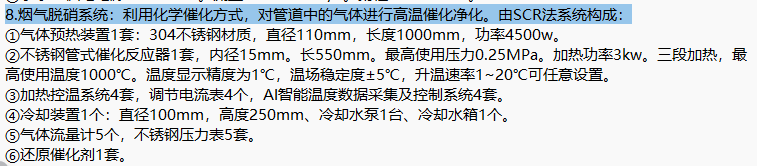

8.烟气脱硝系统：利用化学催化方式，对管道中的气体进行高温催化净化。由SCR法系统构成：
①气体预热装置1套：304不锈钢材质，直径110mm，长度1000mm，功率4500w。
②不锈钢管式催化反应器1套，内径15mm。长550mm。最高使用压力0.25MPa。加热功率3kw。三段加热，最高使用温度1000℃。温度显示精度为1℃，温场稳定度±5℃，升温速率1~20℃可任意设置。
③加热控温系统4套，调节电流表4个，AI智能温度数据采集及控制系统4套。
④冷却装置1个：直径100mm，高度250mm、冷却水泵1台、冷却水箱1个。

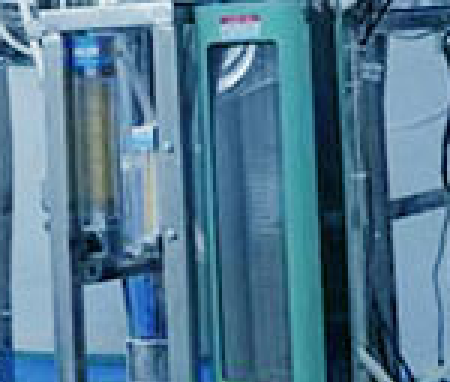

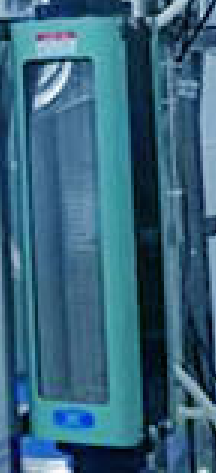

⑤气体流量计5个，不锈钢压力表5套。
⑥还原催化剂1套。
9.尾气处理：由活性炭吸收塔构成
活性炭吸附塔：尺寸φ250mm×1500mm。材料：304不锈钢材质，厚度1.5mm。功能：用于吸收尾气。
10.NO、NH3、N2、O2、SO2气体与10L碳钢瓶各1套。
11.专用人工取样口3个。

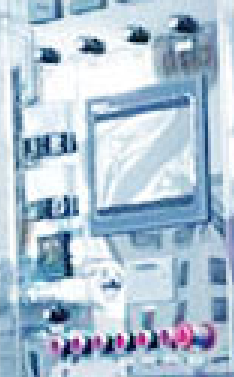

12.电源控制系统：304不锈钢电控箱1只，控制箱面板采用深蓝色楷体；正泰/德力西电器：接触器、带灯自锁按钮开关、急停按钮开关、漏电保护器等组成。
