3D可视化编辑器模版

news 来源：原创 2025/4/30 7:16:31

体验地址：http://mute.turntip.cn

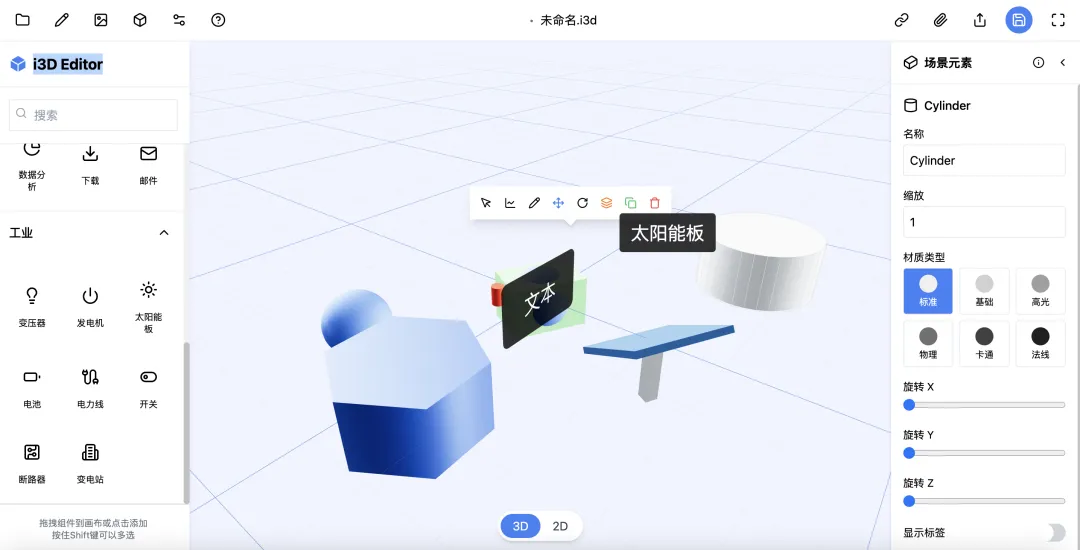

在这里插入图片描述

整个搭建平台核心模块包含如下几个部分：
3D场景渲染
组件拖拽系统
元素编辑功能
状态管理
历史记录与撤销/重做
技术栈
前端框架与库
React 18
用于构建用户界面的JavaScript库
Next.js 14
React框架，提供服务端渲染、路由等功能
TypeScript
静态类型检查的JavaScript超集
Three.js
3D图形库，用于在浏览器中渲染3D场景
React Three Fiber
Three.js的React渲染器
React Three Drei
Three.js的React组件集合
Tailwind CSS
实用优先的CSS框架
Lucide React
现代图标库
状态管理与工具
Zustand
轻量级状态管理库
UUID
用于生成唯一标识符
HTML5 Drag and Drop API
原生拖放功能实现
i3D Editor采用了组件化、模块化的架构设计，主要分为以下几个部分：

架构图
在这里插入图片描述
数据流
状态管理
使用Zustand管理应用状态，包括场景元素、选中元素等
用户交互
用户通过界面进行交互，如拖拽组件、选择元素、调整属性等
状态更新
交互触发状态更新，通过Zustand的actions修改状态
UI渲染
状态变化触发UI重新渲染，包括3D场景和编辑界面
历史记录
状态变化被记录到历史栈中，支持撤销/重做操作
核心功能实现
3D场景渲染
i3D Editor使用React Three Fiber和React Three Drei来简化Three.js的使用，实现3D场景的渲染。

// Canvas设置
<Canvascamera={{ position: viewMode === "3D" ? [5, 5, 5] : [0, 5, 0], fov: 50 }}shadowsclassName="w-full h-full"
><ambientLight intensity={0.5} /><directionalLight position={[10, 10, 10]} intensity={1} castShadow />{/* 网格 */}<Gridargs={[100, 100]}cellSize={1}cellThickness={0.5}cellColor="#a0a0ff"sectionSize={5}sectionThickness={1}sectionColor="#2080ff"fadeDistance={50}fadeStrength={1.5}followCamera={false}infiniteGrid/>{/* 场景对象 */}{elements.map((element) => (<SceneObjectkey={element.id}element={element}isSelected={selectedElement?.id === element.id}onClick={() => setSelectedElement(element)}viewMode={viewMode}activeMode={activeMode}/>))}{/* 控制器 */}<OrbitControls makeDefault enabled={!selectedElement || activeMode !== "select"} /><Environment preset="studio" />
</Canvas>

组件拖拽系统
i3D Editor实现了一个基于HTML5 Drag and Drop API的拖拽系统，允许用户从组件库拖拽元素到3D场景中。


// 拖拽开始
const handleDragStart = (event, elementType) => {event.dataTransfer.setData("application/element-type", elementType);event.dataTransfer.effectAllowed = "copy";// 通知父组件拖拽开始onStartDrag(elementType);
};
// 拖拽结束
const handleDrop = (event) => {event.preventDefault();if (!isDragging || !draggedElementType) return;// 获取Canvas容器的位置和尺寸const rect = canvasContainerRef.current.getBoundingClientRect();// 计算鼠标在Canvas中的相对位置const x = ((event.clientX - rect.left) / rect.width) * 2 - 1;const y = -((event.clientY - rect.top) / rect.height) * 2 + 1;// 创建射线并计算与平面的交点const raycaster = new THREE.Raycaster();raycaster.setFromCamera(new THREE.Vector2(x, y),new THREE.PerspectiveCamera(50, rect.width / rect.height, 0.1, 1000));const plane = new THREE.Plane(new THREE.Vector3(0, 1, 0), 0);const target = new THREE.Vector3();raycaster.ray.intersectPlane(plane, target);// 添加元素到场景addElement({type: draggedElementType,position: { x: target.x, y: 0, z: target.z },rotation: { x: 0, y: 0, z: 0 },scale: 1,material: "standard",color: getDefaultColor(draggedElementType),name: getElementName(draggedElementType),displayTip: false,});// 重置拖拽状态setIsDragging(false);setDraggedElementType(null);
};

元素编辑功能
i3D Editor提供了浮动工具栏，允许用户对选中的元素进行编辑操作，如移动、旋转、复制和删除等。

// 浮动工具栏定位
<divref={toolbarRef}className={`absolute bg-white rounded-lg shadow-lg z-20 flex ${isHorizontalLayout ? "flex-row" : "flex-col"} items-center p-2`}style={{left: `${toolbarPosition.x}px`,top: `${toolbarPosition.y}px`,transform: "translate(-50%, -120%)",transition: "left 0.2s ease, top 0.2s ease",}}
>{/* 工具按钮 */}<buttonclassName={`p-1.5 rounded-full hover:bg-blue-100 ${activeMode === "select" ? "text-blue-500" : ""}`}onClick={() => handleToolClick("select")}title="选择工具"><MousePointer className="h-4 w-4" /></button>{/* 更多工具按钮... */}
</div>

状态管理实现
i3D Editor使用Zustand进行状态管理，包括场景元素、选中元素等。


// 元素存储
export const useElementStore = create<ElementStore>((set) => ({elements: [],selectedElement: null,addElement: (element) =>set((state) => ({elements: [...state.elements, { ...element, id: uuidv4() }],})),updateElement: (id, updates) =>set((state) => ({elements: state.elements.map((element) => element.id === id ? { ...element, ...updates } : element),selectedElement:state.selectedElement?.id === id ? { ...state.selectedElement, ...updates } : state.selectedElement,})),removeElement: (id) =>set((state) => ({elements: state.elements.filter((element) => element.id !== id),selectedElement: state.selectedElement?.id === id ? null : state.selectedElement,})),setSelectedElement: (element) => set({ selectedElement: element }),// 更多actions...
}));

i3D Editor实现了历史记录功能，支持撤销和重做操作。


// 历史记录状态
const [history, setHistory] = useState<HistoryState[]>([]);
const [historyIndex, setHistoryIndex] = useState(-1);
const [isUndoRedo, setIsUndoRedo] = useState(false);
// 监听元素变化，更新历史记录
useEffect(() => {if (isUndoRedo) {setIsUndoRedo(false);return;}if (historyIndex >= 0) {const currentState: HistoryState = {elements: JSON.parse(JSON.stringify(elements)),selectedElementId: selectedElement?.id || null,};// 检查是否与当前历史记录状态相同const lastState = history[historyIndex];const isEqual =JSON.stringify(lastState.elements) === JSON.stringify(currentState.elements) &&lastState.selectedElementId === currentState.selectedElementId;if (!isEqual) {// 如果在历史记录中间进行了操作，则删除后面的历史记录const newHistory = history.slice(0, historyIndex + 1);setHistory([...newHistory, currentState]);setHistoryIndex(historyIndex + 1);}}
}, [elements, selectedElement, history, historyIndex]);
// 撤销操作
const handleUndo = () => {if (historyIndex > 0) {setIsUndoRedo(true);const prevState = history[historyIndex - 1];// 应用历史状态loadElements(prevState.elements);// 恢复选中状态if (prevState.selectedElementId) {const selectedElement = prevState.elements.find((el) => el.id === prevState.selectedElementId);if (selectedElement) {setSelectedElement(selectedElement);}} else {setSelectedElement(null);}setHistoryIndex(historyIndex - 1);}
};
// 重做操作
const handleRedo = () => {if (historyIndex &lt; history.length - 1) {setIsUndoRedo(true);const nextState = history[historyIndex + 1];// 应用历史状态loadElements(nextState.elements);// 恢复选中状态if (nextState.selectedElementId) {const selectedElement = nextState.elements.find((el) => el.id === nextState.selectedElementId);if (selectedElement) {setSelectedElement(selectedElement);}} else {setSelectedElement(null);}setHistoryIndex(historyIndex + 1);}
};
